近年来,随着用户对电能质量和可靠性要求的不断提升,智能电网的发展、建设速度不断加快[1]。而智能变电站是智能电网中的关键环节和重要组成部分,是建设坚强智能电网的核心平台之一[2]。包头西500 kV智能变电站为蒙西地区首座500 kV智能变电站,本文对该智能变电站建设过程中存在的保护死区问题进行分析,并给出相应的整改措施。
1 原始配置方案及存在的问题1.1 500 kV TA原始配置方案2009年,国家电网公司为规范智能变电站的设计和建设,制定了一系列关于智能变电站的企业标准;2011年又按照“节约环保,功能集成,配置优化,工艺一流”的总体思路,发布执行《国家电网公司输变电工程通用设计110(66)~750 kV智能变电站部分(2011年版)》 [3]。对于采用3/2接线户外罐式断路器的常规变电站,要求每相断路器的断口两侧均配置2组TPY套管TA。而在包头西500 kV智能变电站设计方案中,只在断路器断口一侧配置2组TPY套管互感器,每套线路保护(或主变保护)与母线保护合用1组TPY级互感器,TA的具体配置方式见图 1。
|

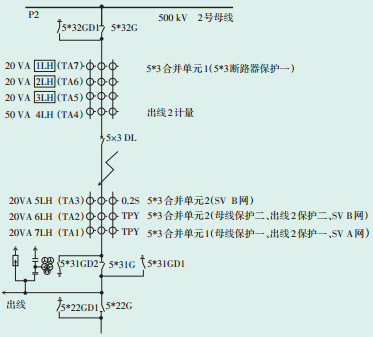

图 1 包头西500 kV智能变电站TA配置方式 |
为减少合并单元的数量,智能变电站线路保护与母线保护合用1组TPY级TA。以边断路器为例,在断路器内部如图 1所示的短路位置,即断路器断口与TPY绕组间发生短路时,母线保护动作,跳开边断路器5*3DL;同时此处故障又处在线路保护(或主变压器保护)范围之外,中断路器5*2DL未跳开,故障并未彻底切除;因断路器保护装置引接电流的位置不能检测到故障电流,造成断路器失灵保护未动作。该故障只有等到对侧线路后备保护Ⅱ段动作后才能被彻底切除,过程历时长约400 ms。
该设计方案认为图 1中所示位置发生短路的概率极低,即使发生短路,后备保护也可以将故障切除。但在实际运维中,依靠后备保护Ⅱ段来切除故障的时间过长,处置效果不理想。
2 解决方案2.1 初始解决方案国内2009—2014年建设的大部分智能变电站都是依据《国家电网公司输变电工程通用设计110(66)~750 kV智能变电站部分(2011年版)》进行配置的。2014年2月,国家电网公司发布的《关于开展在建500 kV变电站500 kV TA配置执行情况摸底调查的通知》 [4]中指出:“对于500 kV一个半断路器接线,边、中间、边TA采用6、6、6配置,按照TPY/TPY/ 5P/5P/0.2S/0.2S绕组布置于断路器一侧,其中TPY级绕组靠近断路器布置,当断路器断口一侧故障时可以保证主保护的选择性,对于另一侧故障依靠断路器失灵保护动作切除故障”。初始解决方案的配置情况见图 2。
|

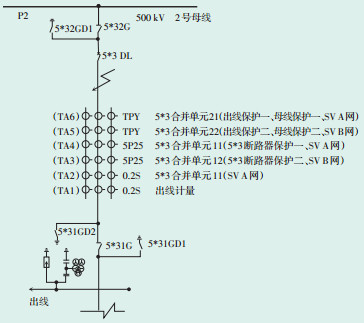

图 2 初始解决方案的配置情况 |
采用初始解决方案后,当图 2中所示位置发生短路时,无需再等到线路对侧后备保护Ⅱ段动作、跳开中断路器来切除故障,而是启动失灵保护来切除故障,过程历时约200 ms。
2.2 改进方案对于一些不稳定的500 kV系统,或者与直流输电线路有联系的系统,要求故障能够瞬时切除,而初始解决方案中失灵保护动作需要200 ms,显然不满足快速切除电网故障的要求。
2014年2月国家电网公司又发布了《国网基建部关于常规新建500 kV、750 kV智能变电站TA配置方案调整的通知》 [5],要求“线路、母线独立配置TPY绕组,合并单元电流输入量修改为2组TPY、1组5P、1组0.2S”。
2.3 改进方案存在的问题通过分析以上解决方案,发现对于线路保护和母线保护,虽然TA的二次绕组与保护分别一一对应,差动保护的死区也彻底消除,但相对应的1套母线保护和线路保护共用1台合并单元(见图 3)。显然,当其中1台合并单元故障时,接入该合并单元的线路保护和母线保护将同时失去功能,只剩单套保护,大大降低了可靠性。
|

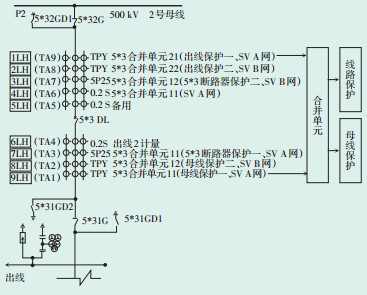

图 3 母线保护和线路保护共用合并单元情况 |
后经调研发现,合并单元作为智能变电站的1个组成件,是工程运行安全中最薄弱的环节,智能化设备的缺陷主要集中于合并单元。据统计,截至2014年12月底,国家电网公司的6座新一代示范站智能化设备的22个缺陷中,合并单元(含合并单元智能终端集成装置)缺陷即达11个(占比50%)。2015年夏金500 kV智能变电站也是因合并单元故障引起线路保护和母线保护误动[6]。另外,共用合并单元的体积是独立合并单元的2倍,设备造价基本也是2倍,设备投资额增加非常多。
3 包头西500 kV智能变电站解决方案包头西500 kV智能变电站配置方案中,不使用共用合并单元,而采用每组TPY绕组各配置1台独立合并单元(如图 4所示)。该方案中,一次设备、合并单元、保护装置都完全分开,没有共用设备,若其中1台合并单元故障,只影响其后1种保护,其余保护则不受影响。
|

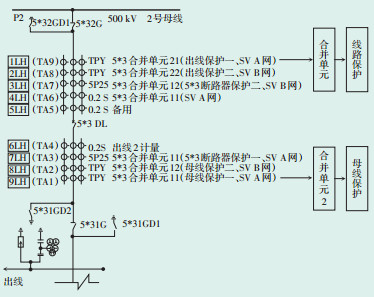

图 4 包头西500 kV智能变电站配置方案 |
虽然该解决方案所需合并单元数量会比国家电网公司提出的方案多1倍,但合并单元占用的屏柜内部空间及造价基本不变,可靠性却提高了1倍。
该方案有效解决了包头西500 kV智能变电站保护死区问题,应用效果得到各相关单位和专家的肯定,并顺利通过审查。方案的成功实施,也保证了包头西500 kV智能变电站工程的顺利投运。
4 结语随着计算机网络的不断发展完善,智能化变电站技术将会得到更加广泛的推广应用。虽然智能变电站已经进入“全面建设阶段” [2],但蒙西地区智能变电站的研究与应用实践尚处于起步阶段,包头西500 kV智能变电站消除保护死区的配置方案,可供今后智能变电站建设时参考。
