1 系统建设概况1.1 视频会议系统

内蒙古乌兰察布电业局卓资供电分局视频会议系统于2007年建设，主会场设在公司本部2楼会议室，采用华为视频会议系统vp8630 MCU；安装分公司、修变工区、城南所、十八台所、后房子所、梨花镇所、旗下营所各设分会场1个，均采用华为视频会议终端，上述设置完全能够满足公司内部视频会议需求。2010年年底，随着市局视频会议建设工作的开展，内蒙古乌兰察布电业局卓资供电分局通过上行通道（2 Mbit/s）接入了宝利通视频会议终端k80，公司本部2楼会议室设为市局视频会议系统的分会场，市局召开视频会议和内蒙古乌兰察布电业局卓资供电分局下行召开视频会议均可以独立实现。内蒙古乌兰察布电业局卓资供电分局视频会议系统分布示意图如图 1所示。

图 1

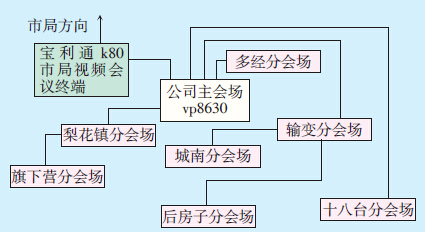

图 1 内蒙古乌兰察布电业局卓资供电分局视频会议系统分布示意图

1.2 光传输系统

内蒙古乌兰察布电业局卓资供电分局光传输系统始建于2006年，2007年国电一流建设后形成覆盖全公司所站的独立网络架构。2010年年底完善上行通道建设，目前通过光传输系统分解出独立运行的调度子网（调度系统）和信息子网（信息系统、视频会议系统、遥视系统）。乌兰察布电业局卓资供电分局网络架构如图 2所示^[1]。

图 2

图 2 乌兰察布电业局卓资供电分局网络架构示意图

2 存在的问题及解决方案

由于厂家在设计之初未考虑产品的兼容性，因此宝利通设备和内蒙古乌兰察布电业局卓资供电分局原有的华为设备无法兼容，不能直接通过数字化链接实现会场音视频链接，必须更换设备^[2]。内蒙古乌兰察布电业局卓资供电分局视频会议系统和市局视频会议系统只能单独运行，目前市局系统无法直接调看内蒙古乌兰察布电业局卓资供电分局供电所画面（需要该端华为软件系统配合调取），但下行音频及视频可以实现同步传输。

为了解决2套视频会议系统不能互通的问题，特开展了2套视频会议系统衔接专项工作：因2套设备均有模拟音频、视频输入接口，通过模拟链接完全可以实现2套视频会议系统的音视频交互，当上级公司召开视频会议时，本系统可作为上级公司视频会议系统的分会场参加会议，并对各供电所的分会场进行转播，同时本系统又可自设主会场召开公司对供电所的视频会议，完全不受系统兼容性及厂家壁垒的影响。

图 3为内蒙古乌兰察布电业局卓资供电分局视频会议系统模拟链接示意图。基于模拟链接实现2套视频会议系统音视频交互，具体情况分析如下。

图 3

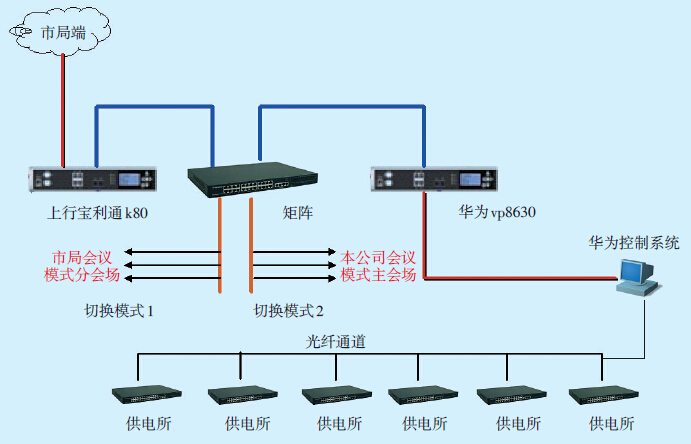

图 3 视频会议系统模拟链接示意图

（1） 在现有视频会议基础上，完善主会场及各分会场标准化建设，增加主会场光源，并在主会场设置移动摄像机，着力解决上行宝利通和下行华为设备的模拟链接问题^[3]。内蒙古乌兰察布电业局卓资供电分局所有分会场均是圆桌型会场结构，原系统安装时均已进行了简单装修，每个会场设置42寸等离子彩电2台，音响系统1套，灯光及窗帘为普通配置。

（2） 现有网络架构不变，传输下行通道沿用公司信息百兆网（所站实际为5 个E2 口10 Mbit/s 流量），上行通道为已建设完成的中心—高顺变光通道（10 Mbit/s）。

（3） 在系统链接实施过程中，严格按照施工标准，将2套系统音视频模拟输入输出互相链接，链接部分增加视频矩阵1台，将日常使用模式的3种状态固化链接到矩阵。具体模式如下。

模式1为上级召开会议模式，公司主会场参加会议，链路为市局端—上行宝利通终端—矩阵—公司会议室。

模式2为上级召开会议模式，公司主会场及各所站均参加会议，链路为市局端—上行宝利通终端—矩阵—华为vp8630—华为控制系统—公司会议室—各供电所。

模式3为公司内部召开会议模式，公司各供电所参加会议，链路为公司主会场— 矩阵— 华为vp8630—华为控制系统—各供电所。

（4） 利用矩阵切换，即可实现不同视频会议模式的转换，通过华为控制系统还可以选择上传市局画面内容，从而保证了会议系统的完整性，最终实现2套视频会议系统的无缝链接^[4]。

内蒙古乌兰察布电业局卓资供电分局通过模拟链接实现了2套视频会议系统的音视频交互，有效解决了农电视频会议系统不同厂家间的兼容性问题，避免了2套系统音视频设备的重复投资，简化了会议操作流程，使多厂家不兼容视频会议系统的对接简便易行，为不兼容视频会议系统的改造提供借鉴。但模拟链接后的视频画面易受到干扰，清晰度也有所下降^[5]，因此目前不建议1080P高清设备采取该方法实现链接。
