据《GB/T 27411—2012 检测实验室中常用不确定度评定方法与表示》^[1]，对离子交换树脂含水量进行不确定度评定，用以表示赋予测量值波动范围的不确定性，对检测工作的质量控制有很大帮助。本文从合成不确定度灵敏系数及相关系数对试验数据的影响进行分析，找出影响测量结果的主要因素，并针对结果提出建议，以提高试验的准确性。1 试验方法及原理 1.1 仪器设备

采用AL204型电子天平，经检定合格，分辨率为0.0001 g；其测量范围为0~50 g时的最大允许误差为±0.0005 g。 1.2 测量方法及原理

将离子交换树脂用水反洗，去除机械杂质，再用酸碱溶液去除树脂中的可溶性物质，将离子交换树脂转为氯型；将吸收了平衡水分的树脂样品采用离心法去除外部水分；称取一定量的树脂样品，采用烘干法去除内部水分；根据离心前后的质量减少量来计算树脂的含水量。 2 测量数据

本次试验采用江苏苏青公司提供的201×7氯型强碱性阴离子交换树脂，通过10次平行试验测定其含水量，测量结果见表 1。

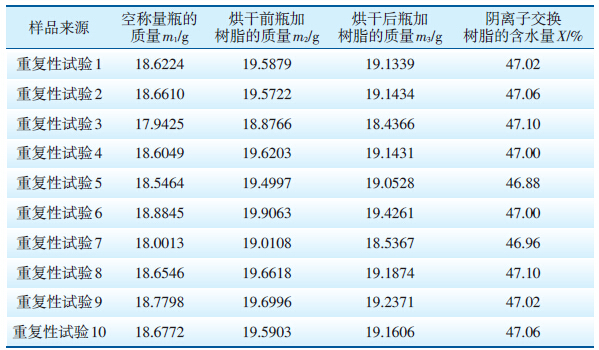

表 1(Table 1)

表 1 氯型强碱性阴离子交换树脂含水量测量数据

表 1 氯型强碱性阴离子交换树脂含水量测量数据

根据《GB/T 5757—2008 离子交换树脂含水量测定方法》，离子交换树脂的含水量按照公式（1）计算^[2]：

m₁—空称量瓶的质量，g；m₂—烘干前空称量瓶加树脂的质量，g；

m₃—烘干后空称量瓶加树脂的质量，g。 3.2 X的不确定度来源

X的不确定度来源是由m₁，m₂和m₃的测量不确定度引起。m₁，m₂ 和m₃ 均是通过电子天平称量出的，而电子天平称量的不确定度主要有3个来源：由电子天平的分辨率引入的不确定度、电子天平的称量不准确引入的不确定度、电子天平的测量重复性引入的不确定度。其中电子天平的测量重复性引起的不确定度分量直接由树脂含水量的重复性测量结果计算给出，为此将公式（1）改为：

电子天平的允许误差Δ=±0.0005 g，服从均匀分布，包含因子k =，其标准不确定度为^[4]：

AL204 型电子天平的分辨率为0.0001 g，半宽a＝0.000 05 g，服从均匀分布，包含因子k =，其标准不确定度为：

质量m₃称量引入的标准不确定度u(m₂)与质量m₁称量引入的不确定度相同：

质量m₃称量引入的标准不确定度u(m₃)与质量m₁称量引入的不确定度相同：

根据氯型强碱性阴离子交换树脂的含水量测量数据进行以下计算。

（1） 树脂含水量测量的算术平均值：

（2） 残差平方和：

（3） 离子交换树脂含水量测量重复性引入的标准不确定度：

（4） 离子交换树脂含水量测量重复性的相对标准不确定度^[5]：

当全部输入量X_i是彼此独立或不相关时，合成标准不确定度u_c（X）计算公式如下：

u_c （X）计算公式中的偏导数称为灵敏系数，用符号ci表示，即。

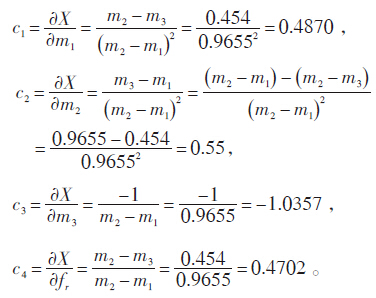

选取重复性试验1的数据（含水量和相同）进行计算：m₂ - m₁ = 0.9655 ，m₂ - m₃ = 0.454 ，由此可以得到：

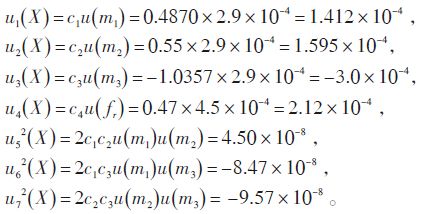

根据4.5.1合成标准不确定度公式展开得到：

则氯型强碱性阴离子交换树脂含水量测量的合成标准不确定度为：

置信水准取95%时，包含因子k=2，则其扩展不确定度如下：

从氯型强碱性阴离子交换树脂含水量测量的各个不确定度分量中可以看出，由电子天平分辨率引入的标准不确定度为2.9×10^-5，由电子天平称量不准确引入的标准不确定度为2.9×10^-4，由测量重复性引入的标准不确定度为4.5×10^-4，其中影响扩展不确定度的主要分量是测量重复性引入的相对标准不确定度。因此为了保证测量结果的准确性，在试验中要尽量消除人员重复性操作对结果的影响，这就要求提高人员业务水平、操作熟练性、规范性，并尽量消除仪器本身及环境温湿度变化对试验结果的影响^[6]。
