1 引言（Introduction）

500 m口径球面射电望远镜^[1]（以下简称FAST）是目前世界上最大最灵敏的单口径球面射电望远镜，如图 1所示。FAST工程于2011年正式开工建设，2016年9月建设完成后进入调试及试观测阶段，并于2020年1月通过国家验收，投入正式运行^[2]。FAST与目前国际上的单口径射电望远镜相比，具有3项自主创新：利用天然的喀斯特地貌作为台址、实现可实时变形的主动反射面系统以及实现光机电一体化的轻型馈源索支撑系统。全新的设计思路使望远镜突破了在地面建造全可动天线的百米工程极限，开创了建造巨型射电望远镜的新模式。FAST三项自主创新之一的馈源支撑系统由多级机构组成，该系统将馈源精准定位于瞬时焦点，实现对天体的高精度指向跟踪观测。FAST馈源支撑系统中的第1级控制主要由6座支撑塔、6根钢索和馈源舱（舱体包括结构框架、AB轴、Stewart平台、馈源接收机）组成，是一种典型的索牵引并联机构。钢索一端固定于馈源舱的铰接点上，另一端通过支撑塔顶端和底部的转向定滑轮与卷扬机相连，卷扬机带动6根钢索拖动质量达30 t的馈源舱在开口直径约为207 m的球冠面上运动，使馈源舱到达目标点。馈源接收机位姿的精准调整和补偿则由安装在馈源舱内的AB轴转向机构和Stewart平台来共同完成。

索牵引并联机构具有大负载和大工作空间等特点，对钢索理论模型的研究决定了整个系统的力学特性。许多学者对FAST馈源支撑系统进行了研究分析。姚蕊等^[3]对考虑钢索自重的悬链线模型进行简化，通过抛物线模型对索牵引并联机构的尺度参数进行了优化。黄亮等^[4]基于静力学分析对不考虑弹性变形的钢索建立了悬链线模型，并对其进行简化，提出了赝曲线模型，以提高其求解效率。殷家宁等^[5]同时考虑钢索的自重和弹性变形，通过重新构造悬链线模型中变量的关系，提出了一种高速的近似求解算法。李辉等^[6]使用张力均衡分配的优化原则对FAST馈源支撑系统中柔性钢索牵引并联机构进行了静力学分析，并对馈源支撑系统进行了$ 1:1 $的原型虚拟样机的仿真。以上研究分析中均没有充分考虑柔性索的动力学特性对馈源舱定位精度的影响。杜敬利等^[7]仅使用位置坐标，采用中心差分法对索牵引并联机构中的变长度柔性钢索进行了动力学分析，通过与静态运动位移相比较，证明了对柔性钢索进行动力学分析的必要性。金小琳^[8]使用假设模态法分析了柔性索的振动问题，并应用该方法对四索牵引并联机器人的动力学进行了研究。赵雅聪等^[9]使用传统绝对节点法，对动平台缓慢运动的柔索并联机构进行了仿真。当馈源舱在3维空间运动时，外界的干扰、舱体位置的误差、索长的变化速度等都可能引起钢索的振动，而由于钢索的振动会对馈源舱的位姿精度产生影响，因此建立索牵引并联机构的精确动力学模型的前提就是建立精确的钢索动力学模型。

对于空间中运动的具有大变形大位移的梁单元，Shabana^[10]提出了基于有限元和连续介质力学的绝对节点坐标法，该方法使用节点的位移和梯度矢量作为广义坐标来描述空间梁单元的位移和变形。沈剑等^[11]基于绝对节点坐标法对柔性绳索进行了动力学分析；吴懋琦等^[12]采用绝对节点坐标法对柔性结构大变形下非线性的平面梁应变－位移关系进行精确描述。对于变质量的柔性体，同样可以使用绝对节点坐标法进行分析。Luo等^[13]利用绝对节点坐标法对大位移和大变形的变长度系绳进行了描述，研究了绳系卫星编队的动力学问题；王忠民等^[14]基于绝对节点坐标法，建立了一种变长度的Euler-Bernoulli梁单元模型，分析了材料参数和伸展规律对悬臂梁系统的末端非线性挠度响应的影响；Bulín等^[15]利用绝对节点坐标法对滑轮绳索系统进行动力学分析，并将模拟数据与实验数据进行对比，验证了该方法的有效性。由于柔性系统的动力学方程刚性问题突出，目前多采用刚性求解器进行解算，如隐式龙格－库塔法、向后差分公式方法等。

FAST使用六索牵引并联机构作为馈源支撑平台的粗调系统，目前该系统的控制器是按直线模型设计的；该控制器在加速度或速度比较大的工况条件下，对系统的抑制振动效果较弱，有必要对其动力学性能进行深入的研究。

本文基于FAST馈源支撑系统中所使用的六索牵引并联机构，考虑钢索的自重和弹性变形建立了钢索在静力平衡状态下的悬链线模型；提出一种六索牵引并联机构的动力学建模方法：该方法应用绝对节点坐标法描述具有时变性的钢索单元，根据虚功原理对钢索的动态特性进行分析，结合钢索和馈源舱间的约束、钢索出索点的约束得到六索牵引并联机构整体的动力学方程组。该动力学模型不仅考虑了馈源舱的动态特性，而且包括了大跨度柔性钢索的振动，该模型更接近于FAST实际的运行状态。使用Matlab进行计算仿真，将仿真数据与实际观测数据进行对比，验证了所建立模型的有效性。

2 钢索的悬链线模型（Catenary model of the cable）

FAST馈源支撑系统索牵引并联机构通过6座支撑塔牵引6根钢索控制馈源舱的位姿，整个系统的力学特性主要取决于单根钢索的模型。

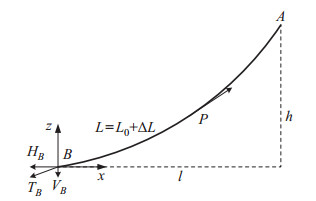

当钢索处于静态平衡状态时，考虑钢索的自重和弹性变形，建立悬链线模型。单根钢索的悬链线模型如图 2所示，钢索两端为连接点$ A $、$ B $，在钢索所在平面建立坐标系$ B $-$ xz $。钢索除在$ A $、$ B $两点受到拉力之外，还受到自身的重力。为建立精确悬链线模型的表达式，定义以下参数：$ L_{0} $为钢索未变形的长度，$ \Delta L $为钢索的弹性变形量；$ \rho $为钢索未变形时的线密度；$ E $为钢索弹性模量；$ A_{0} $为未变形时的横截面积；$ T $为钢索上任意点的索拉力，$ V $为索拉力的垂直分量，$ H $为索拉力的水平分量；$ l $为索的水平跨度，$ h $为索的2个连接点的垂直高度差。

钢索上任意一点$ P $处的索拉力为$ T_{P} $，由几何关系和力的平衡条件可得：

$ \begin{gather} \left(\frac{{\rm d} x}{{\rm d} p}\right)^{2}+\left(\frac{{\rm d} z}{{\rm d} p}\right)^{2} =1 \end{gather} $

(1)

$ \begin{gather} T_{P} \frac{{\rm d} x}{{\rm d} p} =H_{P} =H_{B} \end{gather} $

(2)

$ \begin{gather} T_{P} \frac{{\rm d} z}{{\rm d} p} =V_{P} =V_{B} +\rho gs \end{gather} $

(3)

其中，$ p $为$ P $点处钢索拉伸后的弧长，$ s $为未拉伸时该点处的原弧长，根据胡克定律可得：

$ \begin{align} T_{P} =EA_{0} \left(\frac{{\rm d} p}{{\rm d} s}-1\right) \end{align} $

(4)

由式(1)~(3)可得：

$ \begin{align} T_{P} =\sqrt{H_{B}^{2} +\left(V_{B} +\rho gs\right)^{2}} \end{align} $

(5)

整理式(1)~(5)得到：

$ \begin{align} \frac{{\rm d} x}{{\rm d} s} & =\frac{H_{B}} {EA_{0}} +\frac{H_{B}} {\sqrt{H_{B}^{2} + \left({V_{B} +\rho gs}\right)^{2}}} \end{align} $

(6)

$ \begin{align} \frac{{\rm d} z}{{\rm d} s} & =\frac{V_{B} +\rho gs}{EA_{0}} +\frac{V_{B} +\rho gs}{\sqrt{H_{B}^{2} + \left({V_{B} +\rho gs}\right)^{2}}} \end{align} $

(7)

式(6)(7)的边界条件为

$ \begin{align} z| _{x=0} & =0 \end{align} $

(8)

$ \begin{align} z| _{x=l} & =h \end{align} $

(9)

对式(6)(7)进行积分，并根据边界条件式(8)，得到关于$ s $的函数：

$ \begin{align} x =&\frac{H_{B}} {EA_{0}} s+\frac{H_{B}} {\rho g} \begin{bmatrix} \dfrac{s}{h}\dfrac{V_{B} +\rho gs}{H_{B}} \\ -\dfrac{s}{h}\dfrac{V_{B}} {H_{B}} \end{bmatrix} \end{align} $

(10)

$ \begin{align} z =&\frac{V_{B}} {EA_{0}} s+\frac{\rho g}{2EA_{0}} s^{2}+ \\ &\frac{1}{\rho g}\left({\sqrt{H_{B}^{2} +\left({V_{B} +\rho gs}\right)^{2}}-\sqrt{H_{B}^{2} +V_{B}^{2}}}\right) \end{align} $

(11)

式(10)(11)即为单根钢索悬链线模型的表达式，根据另一边界条件式(9)进行数值迭代计算可以求出$ z $关于$ x $的表达式。

3 变长度钢索的动力学模型（Dynamic model of the length-varying cable）

假设钢索在运动过程中只受拉力而不受压力，钢索单元的材料均匀、各向同性，忽略剪切和扭转变形。在全局坐标系$ O $-$ XYZ $中，采用绝对节点坐标法对钢索单元进行描述。

将钢索单元视为1维的2节点单元，在3维空间坐标系中每个节点的坐标由该点的位置和梯度矢量6个广义位移分量组成，每个单元包含2个节点，即有12个广义位移坐标，如图 3所示。

$ \begin{align} \mathit{\boldsymbol{u}}_{i}& =\left[\mathit{\boldsymbol{e}}_{i-1} , \mathit{\boldsymbol{e}}_{i} \right]^{\rm T}, \quad i=1, \cdots , n \end{align} $

(12)

$ \begin{align} \mathit{\boldsymbol{e}}_{i}& =[e_{1}, e_{2}, e_{3}, e_{4}, e_{5}, e_{6}] \\ & =\left[r_{iX}, r_{iY}, r_{iZ}, \frac{\partial r_{iX}} {\partial \eta}, \frac{\partial r_{iY}} {\partial \eta}, \frac{\partial r_{iZ}} {\partial \eta}\right] \end{align} $

(13)

其中$ e_{1} $、$ e_{2} $、$ e_{3} $为第$ i $个节点的位置矢量在全局坐标系中的分量，$ e_{4} $、$ e_{5} $、$ e_{6} $为该点切线斜率。则该钢索单元内任意一点的全局坐标可用两端节点坐标和形函数$ \mathit{\boldsymbol{S}} $表示：

$ \begin{align} \mathit{\boldsymbol{r}}& =\mathit{\boldsymbol{Su}} \end{align} $

(14)

$ \begin{align} \mathit{\boldsymbol{S}}& = \begin{bmatrix} (1-3\xi^{2}+2\xi^{3})\mathit{\boldsymbol{I}} \\ l_{\rm e} (\xi -2\xi^{2}+\xi^{3})\mathit{\boldsymbol{I}} \\ (3\xi^{2}-2\xi^{3})\mathit{\boldsymbol{I}} \\ l_{\rm e} (\xi^{3}-\xi^{2})\mathit{\boldsymbol{I}} \end{bmatrix}^{\rm T} \end{align} $

(15)

其中，$ \mathit{\boldsymbol{I}} $为$ 3\times 3 $的单元矩阵，$ l_{\rm e} $为钢索单元长度，$ \eta $为单元内未变形弧长，$ \xi =\eta /l_{\rm e} $。钢索单元上任意点在全局坐标系中的表达如式(14)所示，对其求导得到该点的速度和加速度：

$ \begin{align} \mathit{\boldsymbol{\dot{r}}} & ={\dot{{\mathit{\boldsymbol{S}}}}{\mathit{\boldsymbol{u}}}}+{{\mathit{\boldsymbol{S}}}\dot{{\mathit{\boldsymbol{u}}}}} \end{align} $

(16)

$ \begin{align} \mathit{\boldsymbol{\ddot{{\mathit{\boldsymbol{r}}}}}} & ={\ddot{{\mathit{\boldsymbol{S}}}}{\mathit{\boldsymbol{u}}}}+ 2{\dot{{\mathit{\boldsymbol{S}}}}\dot{{\mathit{\boldsymbol{u}}}}}+{{\mathit{\boldsymbol{S}}}\ddot{{\mathit{\boldsymbol{u}}}}} \end{align} $

(17)

对于$ l_{\rm e} $不随时间改变的钢索单元，形函数$ \mathit{\boldsymbol{S}} $与时间无关，$ \mathit{\boldsymbol{S}} $对时间$ t $的1阶导数和2阶导数都为0。但是当$ l_{\rm e} $随时间发生变化时，需求取形函数$ \mathit{\boldsymbol{S}} $对时间$ t $的1阶导数和2阶导数：

$ \begin{align} \mathit{\boldsymbol{\dot{S}}} & =\frac{\partial \mathit{\boldsymbol{S}}}{\partial \xi} \dot{\xi}+\frac{\partial \mathit{\boldsymbol{S}}}{\partial t} \end{align} $

(18)

$ \begin{align} \mathit{\boldsymbol{\ddot{S}}} & =\frac{\partial^{2}\mathit{\boldsymbol{S}}}{\partial \xi^{2}}\dot{\xi}^{2}+\frac{\partial \mathit{\boldsymbol{S}}}{\partial \xi} \ddot{\xi}+2\frac{\partial^{2}\mathit{\boldsymbol{S}}}{\partial t\partial \xi} \dot{\xi}+\frac{\partial^{2}\mathit{\boldsymbol{S}}}{\partial t^{2}} \end{align} $

(19)

在得到钢索单元上任意一点的位置、速度和加速度的情况下，根据虚功原理可以得到钢索单元的动力学方程。钢索单元惯性力的虚功为

$ \begin{align} \mathtt{δ} W_{\rm eI} & =-\int_0^{l_{\rm e}} \rho \mathtt{δ} {{\mathit{\boldsymbol{r}}}}^{\rm T}\ddot{{\mathit{\boldsymbol{r}}}} {\rm d}\eta \\ & =-\int_0^{l_{\rm e}} \rho \mathtt{δ} {{\mathit{\boldsymbol{r}}}}^{\rm T}\ddot{{\mathit{\boldsymbol{r}}}} \frac{{\rm d}\eta} {{\rm d}\xi} {\rm d}\xi \\ & =-\mathtt{δ} {{\mathit{\boldsymbol{u}}}}^{\rm T}l_{\rm e} \int_0^1 \rho \ddot{{\mathit{\boldsymbol{r}}}} {\rm d}\xi \\ & =-\mathtt{δ} {{\mathit{\boldsymbol{u}}}}^{\rm T} \left({{\mathit{\boldsymbol{M}}}}_{\rm eI} \ddot{{\mathit{\boldsymbol{u}}}}+{{\mathit{\boldsymbol{C}}}}_{\rm eI} \dot{{\mathit{\boldsymbol{u}}}}+{{\mathit{\boldsymbol{K}}}}_{\rm eI} {{\mathit{\boldsymbol{u}}}}\right) \end{align} $

(20)

式中，

$ \begin{align} \mathit{\boldsymbol{M}}_{\rm eI} & =l_{\rm e} \int_0^1 \rho \mathit{\boldsymbol{S}}^{\rm T}\mathit{\boldsymbol{S}} {\rm d}\xi \end{align} $

(21)

$ \begin{align} \mathit{\boldsymbol{C}}_{\rm eI} & =l_{\rm e} \int_0^1 \rho \mathit{\boldsymbol{S}}^{\rm T}\mathit{\boldsymbol{\dot{S}}} {\rm d}\xi \end{align} $

(22)

$ \begin{align} \mathit{\boldsymbol{K}}_{\rm eI} & =l_{\rm e} \int_0^1 \rho \mathit{\boldsymbol{S}}^{\rm T}\mathit{\boldsymbol{\ddot{S}}} {\rm d}\xi \end{align} $

(23)

钢索单元弹性力的虚功$ \mathtt{δ} W_{\rm eE} $见式(24)。

$ \begin{align} \mathtt{δ} W_{\rm eE} & =\int_0^{l_{\rm e}} EA_{0} \mathtt{δ} {\varepsilon} {\varepsilon} {\rm d}\eta \\ & =\mathtt{δ} {{\mathit{\boldsymbol{u}}}}^{\rm T}l_{\rm e} \int_0^1 \frac{\partial {\varepsilon}} {\partial {{\mathit{\boldsymbol{u}}}}}EA_{0} {\varepsilon} {\rm d}\xi \\ & =\mathtt{δ} {{\mathit{\boldsymbol{u}}}}^{\rm T}l_{\rm e} \int_0^1 EA_{0} {\varepsilon} ({{\mathit{\boldsymbol{S}}}}_{\eta}^{\rm T}{{\mathit{\boldsymbol{S}}}}_{\eta}) {\rm d}\xi {{\mathit{\boldsymbol{u}}}} \\ & =\mathtt{δ} {{\mathit{\boldsymbol{u}}}}^{\rm T}{{\mathit{\boldsymbol{Q}}}}_{\rm eE} \end{align} $

(24)

式中，$ \mathit{\boldsymbol{S}}_{\eta} =\partial \mathit{\boldsymbol{S}}/ $ $ \partial \eta $，$ {\varepsilon} $为钢索轴向拉伸应变：

$ \begin{align} {\varepsilon} =\sqrt{\mathit{\boldsymbol{r}}_{\eta}^{\rm T}\mathit{\boldsymbol{r}}_{\eta}} -1 \end{align} $

(25)

其中$ \mathit{\boldsymbol{r}}_{\eta} ={\partial \mathit{\boldsymbol{r}}}/{\partial \eta} $。对于钢索单元弹性力的计算，使用文[16]中改进的弹性力的计算模型，能够更精确地计算钢索单元纵向拉伸应变，同时使得计算更容易收敛：

$ \begin{align} {\varepsilon} =\frac{l_{\rm es} -l_{\rm e}} {l_{\rm e}} \end{align} $

(26)

$ l_{\rm es} $为钢索单元变形后的纵向长度：

$ \begin{align} l_{\rm es} & =\int_0^{l_{\rm e}} \sqrt{{{\mathit{\boldsymbol{u}}}}^{\rm T}{{\mathit{\boldsymbol{S}}}}_{\eta}^{\rm T}{{\mathit{\boldsymbol{S}}}}_{\eta} {{\mathit{\boldsymbol{u}}}}} {\rm d}\eta \\ & = \int_0^{l_{\rm e}} \sqrt{{{\mathit{\boldsymbol{u}}}}^{\rm T}{{\mathit{\boldsymbol{S}}}}_{\eta}^{\rm T}{{\mathit{\boldsymbol{S}}}}_{\eta} {{\mathit{\boldsymbol{u}}}}-1+1} {\rm d}\eta \\ & \approx \int_0^{l_{\rm e}} \big(1+\frac{{{\mathit{\boldsymbol{u}}}}^{\rm T}{{\mathit{\boldsymbol{S}}}}_{\eta}^{\rm T}{{\mathit{\boldsymbol{S}}}}_{\eta} {{\mathit{\boldsymbol{u}}}}-1}{2}\big) {\rm d}\eta \\ & =\frac{1}{2} \int_0^{l_{\rm e}} \left(1+{{\mathit{\boldsymbol{u}}}}^{\rm T}{{\mathit{\boldsymbol{S}}}}_{\eta}^{\rm T}{{\mathit{\boldsymbol{S}}}}_{\eta} {{\mathit{\boldsymbol{u}}}}\right){\rm d}\eta \end{align} $

(27)

将式(27)代入式(24)(26)即可求得钢索单元弹性力的虚功。

在忽略外界干扰的情况下，钢索所受外力仅为重力，$ \mathit{\boldsymbol{f}}=[0, \; \; 0, \; \; -\rho g]^{\rm T} $，重力虚功为

$ \begin{align} \mathtt{δ} W_{\rm eG} & =\int_0^{l_{\rm e}} \mathtt{δ} {{\mathit{\boldsymbol{r}}}}^{\rm T}{{\mathit{\boldsymbol{f}}}} {\rm d}\eta \\ & =l_{\rm e} \mathtt{δ} {{\mathit{\boldsymbol{u}}}}^{\rm T}\int_0^1 {{{\mathit{\boldsymbol{S}}}}^{\rm T}{{\mathit{\boldsymbol{f}}}}} {\rm d}\xi =\mathtt{δ} {{\mathit{\boldsymbol{u}}}}^{\rm T}{{\mathit{\boldsymbol{Q}}}}_{\rm eG} \end{align} $

(28)

根据虚功原理可知，钢索单元的惯性力虚功、弹性力虚功、广义外力虚功之和为0：

$ \begin{align} \mathtt{δ} W_{\rm eI} -\mathtt{δ} W_{\rm eE} +\mathtt{δ} W_{\rm eG} =0 \end{align} $

(29)

则钢索单元的动力学方程为

$ \begin{align} \mathit{\boldsymbol{M}}_{\rm eI} \mathit{\boldsymbol{\ddot{{\mathit{\boldsymbol{u}}}}}}+\mathit{\boldsymbol{C}}_{\rm eI} \mathit{\boldsymbol{\dot{{\mathit{\boldsymbol{u}}}}}}+\mathit{\boldsymbol{K}}_{\rm eI} \mathit{\boldsymbol{u}}+\mathit{\boldsymbol{Q}}_{\rm eE} -\mathit{\boldsymbol{Q}}_{\rm eG} =\mathit{\boldsymbol{0}} \end{align} $

(30)

当钢索单元长度不变时，式(30)中质量矩阵$ \mathit{\boldsymbol{M}}_{\rm eI} $为常数矩阵，阻尼矩阵$ \mathit{\boldsymbol{C}}_{\rm eI} $和刚度矩阵$ \mathit{\boldsymbol{K}}_{\rm eI} $均被消除，式(30)即为传统的绝对节点坐标法的钢索单元的动力学方程组。

钢索单元由对图 4所示的单根钢索进行离散化处理得到，钢索的初始长度为$ L_{\rm d0} $，钢索被划分为$ n $个单元，共$ n+1 $个节点。每个单元的初始长度为$ l_{\rm e0} ^{(i)} $。随着收索或放索的操作，钢索的长度$ L_{\rm d} (t) $发生变化，

$ \begin{align} L_{\rm d} (t)=L_{\rm d0} +\Delta L_{\rm d} (t) \end{align} $

(31)

将整根钢索的长度变化视为第1个钢索单元的长度变化，其余$ n-1 $个钢索单元长度保持不变：

$ \begin{align} l_{\rm e}^{(1)}(t)=l_{\rm e0}^{(1)}+\Delta l_{\rm e}^{(1)}=l_{\rm e0}^{(1)}+\Delta L_{\rm d} \end{align} $

(32)

设置长度阈值$ l_{\min} $和$ l_{\max} $，当第1个钢索单元长度大于$ l_{\max} $时，增加1个单元节点，第1个钢索单元长度小于$ l_{\min} $时，减少1个单元节点。则对于第1个钢索单元，可得到式(18)(19)中$ \dot{\xi} $、$ \ddot{\xi} $的表达式为

$ \begin{align} \dot{\xi} & =\frac{\Delta \dot{L}_{\rm d}} {l_{\rm e}^{(1)}}(1-\xi) \end{align} $

(33)

$ \begin{align} \ddot{\xi} & =\frac{\Delta \ddot{L}_{\rm d}} {l_{\rm e}^{(1)}} (1-\xi)-2\frac{\Delta \dot{L}_{\rm d}^{2}}{ \left(l_{\rm e}^{(1)}\right)^{2}}(1-\xi) \end{align} $

(34)

对钢索单元进行组装，即可得到整根钢索的动力学方程。将钢索划分为$ n $个单元，共有$ n+1 $个节点，每个节点的坐标$ \mathit{\boldsymbol{e}}_{i} $包含6个广义位移分量，单根钢索节点坐标为

$ \begin{align} \mathit{\boldsymbol{q}}=\left[{\mathit{\boldsymbol{e}}_{0}} \; \; \cdots \; \; {\mathit{\boldsymbol{e}}_{i}} \; \; \cdots \; \; {\mathit{\boldsymbol{e}}_{n}} \right]^{\rm T} \end{align} $

(35)

引入只包含0和1元素的布尔矩阵$ \mathit{\boldsymbol{B}} $，将钢索单元节点的广义位移转换为整根钢索节点的位移：

$ \begin{align} \mathit{\boldsymbol{u}}_{i} & =\mathit{\boldsymbol{B}}_{i} \mathit{\boldsymbol{q}} \end{align} $

(36)

$ \begin{align} \mathit{\boldsymbol{B}}_{i} & =[\mathit{\boldsymbol{0}}_{12\times 6} \cdots \mathit{\boldsymbol{I}}_{12\times 12} \cdots \mathit{\boldsymbol{0}}_{12\times 6}] \end{align} $

(37)

整根钢索惯性力虚功为

$ \begin{align} \mathtt{δ} W_{\rm I} & =\sum\limits_{i=1}^n \mathtt{δ} W_{\rm I}^{(i)} =\sum\limits_{i=1}^n \mathtt{δ} {{\mathit{\boldsymbol{e}}}}_{i}^{\rm T}l_{\rm e}^{(i)}\int_0^1 \rho {{\mathit{\boldsymbol{S}}}}^{\rm T}\ddot{{\mathit{\boldsymbol{r}}}} {\rm d}\xi \\ & =\mathtt{δ} {{\mathit{\boldsymbol{q}}}}^{\rm T} \left({{\mathit{\boldsymbol{M}}}}_{\rm I} \ddot{{{\mathit{\boldsymbol{q}}}}}+{{\mathit{\boldsymbol{C}}}}_{\rm I} \dot{{{\mathit{\boldsymbol{q}}}}}+{{\mathit{\boldsymbol{K}}}}_{\rm I} {{\mathit{\boldsymbol{q}}}}\right) \end{align} $

(38)

其中，

$ \begin{align} \mathit{\boldsymbol{M}}_{\rm I} & =\sum\limits_{i=1}^n \mathit{\boldsymbol{B}}_{i}^{\rm T} \mathit{\boldsymbol{M}}_{\rm eI}^{(i)}\mathit{\boldsymbol{B}}_{i} \end{align} $

(39)

$ \begin{align} \mathit{\boldsymbol{C}}_{\rm I} & =\sum\limits_{i=1}^n \mathit{\boldsymbol{B}}_{i}^{\rm T} \mathit{\boldsymbol{C}}_{\rm eI}^{(i)}\mathit{\boldsymbol{B}}_{i} \end{align} $

(40)

$ \begin{align} \mathit{\boldsymbol{K}}_{\rm I} & =\sum\limits_{i=1}^n \mathit{\boldsymbol{B}}_{i}^{\rm T} \mathit{\boldsymbol{K}}_{\rm eI}^{(i)}\mathit{\boldsymbol{B}}_{i} \end{align} $

(41)

同理得到广义弹性力和外力为

$ \begin{align} \mathit{\boldsymbol{Q}}_{\rm E} & =\sum\limits_{i=1}^n \mathit{\boldsymbol{B}}_{i}^{\rm T}\mathit{\boldsymbol{Q}}_{\rm eE}^{(i)} \end{align} $

(42)

$ \begin{align} \mathit{\boldsymbol{Q}}_{\rm G} & =\sum\limits_{i=1}^n \mathit{\boldsymbol{B}}_{i}^{\rm T}\mathit{\boldsymbol{Q}}_{\rm eG}^{(i)} \end{align} $

(43)

得到整根钢索的动力学方程为

$ \begin{align} \mathit{\boldsymbol{M}}_{\rm I} \mathit{\boldsymbol{\ddot{q}}}+\mathit{\boldsymbol{C}}_{\rm I} \mathit{\boldsymbol{\dot{q}}}+\mathit{\boldsymbol{K}}_{\rm I} \mathit{\boldsymbol{q}}+\mathit{\boldsymbol{Q}}_{\rm E} -\mathit{\boldsymbol{Q}}_{\rm G} =\mathit{\boldsymbol{0}} \end{align} $

(44)

4 索牵引并联机构的动力学模型（Dynamic model of the cable driven parallel mechanism

FAST馈源支撑系统中索牵引并联机构的平面示意图如图 5所示。钢索与支撑塔的连接点为$ A_{j} $（$ j= 1, \cdots, 6 $），钢索与馈源舱的连接点$ B_{j} $（$ j= 1, \cdots, 6 $）。以反射面球心为原点建立全局坐标系$ O_{\rm g} $-$ xyz $，$ x $轴指向正东方向，$ y $轴指向正北方向，$ z $轴垂直于地面向上。以馈源舱质心为原点建立局部坐标系$ O_{\rm p} $-$ xyz $，即该坐标系随馈源舱平动并转动。绕右手笛卡儿坐标系的$ x $、$ y $、$ z $轴的旋转分别为横滚角、俯仰角、偏航角，旋转角度分别为$ \alpha $、$ \beta $、$ \gamma $，则馈源舱的位姿为

$ \begin{align} \mathit{\boldsymbol{x}}_{\rm e} =[x \; \; y \; \; z \; \; \alpha \; \; \beta \; \; \gamma ]^{\rm T}=[\mathit{\boldsymbol{x}}_{\rm e1} \; \; {\mathit{\boldsymbol{x}}_{\rm e2}} ]^{\rm T} \end{align} $

(45)

在忽略外界干扰的情况下刚性动平台的动力学方程可表示为

$ \begin{align} \mathit{\boldsymbol{M}}_{\rm p} \mathit{\boldsymbol{\ddot{x}}}_{\rm e} +\mathit{\boldsymbol{C}}_{\rm p} \mathit{\boldsymbol{\dot{x}}}_{\rm e} =\mathit{\boldsymbol{F}}_{\rm pg} +{\tau} \end{align} $

(46)

其中$ \mathit{\boldsymbol{M}}_{\rm p} $为馈源舱的惯性矩阵，$ \mathit{\boldsymbol{C}}_{\rm p} $为阻尼矩阵，$ \mathit{\boldsymbol{F}}_{\rm pg} $为动平台所受重力，$ \mathit{\boldsymbol{\tau}} $为馈源舱在连接点$ B_{j} $的广义力，由于钢索的第$ n $个节点即为$ B_{j} $点，则：

$ \begin{align} \mathit{\boldsymbol{\tau}} =-\mathit{\boldsymbol{\varLambda T}}_{n} \end{align} $

(47)

$ \mathit{\boldsymbol{\varLambda}} $为雅可比矩阵，$ \mathit{\boldsymbol{T}}_{n} $为6根钢索在$ B_{j} $点的拉力

$ \begin{align} \mathit{\boldsymbol{\varLambda}} & = \begin{bmatrix} {\mathit{\boldsymbol{u}}_{P_1}} & {\mathit{\boldsymbol{u}}_{P_2}} & \cdots & {\mathit{\boldsymbol{u}}_{P_6}} \\ {\mathit{\boldsymbol{Rb}}_{1} \times \mathit{\boldsymbol{u}}_{P_1}} & {\mathit{\boldsymbol{Rb}}_{2} \times \mathit{\boldsymbol{u}}_{P_2}} & \cdots & {\mathit{\boldsymbol{Rb}}_{6} \times \mathit{\boldsymbol{u}}_{P_6}} \end{bmatrix} \end{align} $

(48)

$ \begin{align} \mathit{\boldsymbol{T}}_{n} & =[{t_{1}} \; \; {t_{2}} \; \; {t_{3}} \; \; {t_{4}} \; \; {t_{5}} \; \; {t_{6}} ]^{\rm T} \end{align} $

(49)

其中$ \mathit{\boldsymbol{u}}_{P_j} $为钢索对馈源舱的作用力沿连接点的切矢量方向，$ \mathit{\boldsymbol{R}} $为局部坐标系$ O_{\rm p} $-$ xyz $到全局坐标系$ O_{\rm g} $-$ xyz $的旋转矩阵，$ \mathit{\boldsymbol{b}}_{j} $为连接点在局部坐标系中的位置，并且存在如下变换关系：

$ \begin{align} \begin{cases} \mathit{\boldsymbol{e}}_{j, n_j} =\mathit{\boldsymbol{x}}_{\rm e1} +\mathit{\boldsymbol{R}}(\mathit{\boldsymbol{x}}_{\rm e2})\mathit{\boldsymbol{b}}_{j} \\ \mathit{\boldsymbol{\dot{e}}}_{j, n_j} =\mathit{\boldsymbol{\dot{x}}}_{\rm e1} +\mathit{\boldsymbol{\dot{R}}}(\mathit{\boldsymbol{x}}_{\rm e2})\mathit{\boldsymbol{b}}_{j} \\ \mathit{\boldsymbol{\ddot{e}}}_{j, n_j} =\mathit{\boldsymbol{\ddot{x}}}_{\rm e1} +\mathit{\boldsymbol{\ddot{R}}}(\mathit{\boldsymbol{x}}_{\rm e2})\mathit{\boldsymbol{b}}_{j} \end{cases}\kern -10pt, \quad j=1, \cdots , 6 \end{align} $

(50)

根据钢索与馈源舱之间的约束，可以得到六索牵引并联机构的动力学模型，其整体的广义位移表示为

$ \begin{align} \mathit{\boldsymbol{q}}_{\rm{com}} =\, [& \mathit{\boldsymbol{e}}_{1, 0}, \cdots, \mathit{\boldsymbol{e}}_{1, i_1}, \cdots, \mathit{\boldsymbol{e}}_{1, n_1-1}, \cdots, \mathit{\boldsymbol{e}}_{j, i_j} \cdots, \\ & \mathit{\boldsymbol{e}}_{6, 0}, \cdots, \mathit{\boldsymbol{e}}_{6, n_6 -1}, \mathit{\boldsymbol{x}}_{\rm e}]^{\rm T} \end{align} $

(51)

每根钢索的第0个节点与塔顶定滑轮接触，定滑轮直径与钢索长度相比可忽略不计，即将$ A_{j} $视为定点，在全局坐标系中位置矢量为$ \mathit{\boldsymbol{P}}_{A_j} $，则系统的约束方程$ \mathit{\boldsymbol{T}} $为

$ \begin{align} \mathit{\boldsymbol{T}}=\left[{e}_{j, 0} (1), \; \; {e}_{j, 0} (2), \; \; {e}_{j, 0} (3) \right]-\mathit{\boldsymbol{P}}_{A_j} =\mathit{\boldsymbol{0}} \end{align} $

(52)

$ [{e}_{j, 0} (1), \; {e}_{j, 0} (2), \; {e}_{j, 0}(3)] $表示第$ j $根钢索第$ 0 $个节点的位置坐标。引入拉格朗日乘子$ \lambda $，六索牵引并联机器人的动力学方程组为

$ \begin{align} \begin{cases} \mathit{\boldsymbol{M\ddot{q}_{\rm{com}}}}+\mathit{\boldsymbol{C\dot{q}_{\rm{com}}}}+\mathit{\boldsymbol{Kq}}_{\rm{com}}+\mathit{\boldsymbol{T}}_{{{\mathit{\boldsymbol{q}}}}_{\rm com}}^{\rm T}\mathit{\boldsymbol{\lambda}} =\mathit{\boldsymbol{Q}} \\ \mathit{\boldsymbol{T}}=\mathit{\boldsymbol{0}} \end{cases} \end{align} $

(53)

式中$ \mathit{\boldsymbol{T}}_{{{\mathit{\boldsymbol{q}}}}_{\rm com}} $表示$ \mathit{\boldsymbol{T}} $对$ {{\mathit{\boldsymbol{q}}}}_{\rm {com}} $的偏导。

以FAST馈源支撑系统中的六索牵引并联机器人为研究对象，分别建立钢索的动力学方程和馈源舱的刚性动力学方程，并基于钢索末端与馈源舱的约束建立了六索牵引并联机器人的动力学方程组，如式(53)所示。本文中使用Matlab软件中求解刚性微分方程的ode23tb算法进行计算。

5 数值算例（Numerical example）

结合FAST馈源支撑系统的主要参数建立索牵引并联机构的动力学方程组，并进行仿真计算。钢索和馈源舱主要参数如表 1所示；塔顶出索点在全局坐标系中的位置和铰接点在动平台局部坐标系中的位置如表 2所示。

5.1 算例1

馈源舱在全局坐标系$ O_{\rm g} $-$ xyz $中在馈源焦面上运动，以$ (0, 0, -150.351) $为圆心、54.723 m为半径，保持高度不变，馈源舱从点$ (54.723, \; 0, $ $ -150.351) $出发做逆时针圆周运动，10 s后到达点$ (54.690, 1.910, -150.351) $，运行速度约为191 mm/s。由于馈源舱缓慢且匀速地运动，可使用第2节中建立的悬链线模型计算出6根钢索索长的初值以及变化速度，设置长度不变的钢索单元为30 m，将其代入到动力学模型中，即式(53)，得到如图 6所示的仿真数据。

由图 6可以看出，考虑了钢索的动态特性后，馈源舱位置在其静力平衡位置附近振动，该结果体现了钢索动态特性对馈源舱位置精度的影响。

5.2 算例2

馈源舱在FAST换源过程中进行加减速运动，馈源舱的初始点为$ (0.579, \; -12.348, $ $ -159.478) $，目标点为$ (21.532, 11.333, \; -158.109) $，在此期间6根钢索的速度如图 7所示。为了避免过大的加速度导致馈源舱振动，在加速度过大时采取前一时刻的加速度值。对离散的数据进行三次样条插值，获得与积分步长相对应的速度与加速度值。将处理后的数据代入所建立动力学方程中后，馈源舱位姿如图 8所示，6根钢索上的拉力如图 9所示。

由于测量设备自身的误差，以及在建立模型时进行的简化（例如将钢索上不均匀分布的传输光缆质量均匀分摊到钢索上，将塔顶定滑轮与钢索的接触点视为定点等），使得馈源舱位姿和钢索拉力的仿真数据和观测数据存在一定的误差。但是仿真数据和观测数据的趋势相同，最大相对误差不超过20%，证明了本文模型的有效性。六索牵引并联机构的动力学数值仿真模型是基于柔性多体系统建立的，仿真结果体现出钢索的时变性对馈源舱位姿的影响。与文[6]中在静力平衡位置进行线性简化得到的动力学模型相比，当馈源舱在馈源焦面上的运动超过一定距离时，本文所建立的动力学模型不需要重新计算。

6 结论（Conclusion）

针对FAST馈源支撑系统中的六索牵引并联机构进行了力学分析。在初始时刻使用悬链线模型计算6根钢索的长度，对钢索进行离散化处理并采用绝对节点坐标法对钢索单元进行动力学分析，建立了六索牵引并联机构的动力学模型。由仿真结果可知，馈源舱位姿在其静力平衡位置附近振动，证明了钢索动态特性对馈源舱位姿的影响。

将FAST实际运行中钢索的长度变化的速度和加速度代入所建立的动力学方程组中，证明了所建立动力学模型的有效性。在建立模型的过程中对索牵引并联机构进行了简化，导致所建立动力学模型与实际模型存在一定的误差。但将动力学方程组计算得到馈源舱位姿和钢索拉力与观测数据进行对比，结果仍然呈现出较好的吻合性，说明了该建模方法的有效性，对该类索牵引并联机构的动力学建模具有参考意义。

后续将对文中建立的微分－代数动力学方程组计算精度及效率问题、初始位姿等误差源的辨识问题以及动力学抑振控制问题，进行进一步的探讨。
