0 引　言

水面无人艇可部署在载人艇无法接受的水域，执行自主规划与航行等全自动化任务。而自治学习是水面无人艇自主规划与航行的前提与保障，其能力将直接影响无人艇自主航行时的安全和效率。

在国外，无人艇的研究起步较早，出现了很多优秀的自治学习算法。如传统算法：Dijkstra、A*、模拟退火与人工势场等；以及一些仿生学算法：如蚁群、遗传、粒子群优化等。近年来，由于强化学习（RL）^[1]的突破性发展，无人艇的自治学习取得里程碑式进步。其智能体（Agent）在选择动作$ {\boldsymbol{A}}_{t} $后，与环境交互得到状态$ {{S}}_{t} $和奖励$ {\boldsymbol{R}}_{t} $，再反馈调节动作选择，即马尔可夫决策过程（MDP）^[2]。Zhang等^[3]、Lee等^[4]通过贝尔曼公式，实现了MDP的求解。而Q学习是强化学习的经典解法之一^[5]。其利用Q值表存储Agent与环境交互得到的“动作-值”函数，并选择收益最大动作。但Q学习在处理高维“动作-状态”空间时，易导致维度灾问题。为此，DeepMind提出了深度Q网络（DQN）^[6]算法。但DQN因采用深度神经网络，易出现梯度下降法的收敛问题。为此，大量学者提出改进，比较有效的有：Double-DQN^[7]、Prioritized Replay Buffer DQN^[8]、NoisyNet DQN等^[9]。这几种算法通过改变网络结构、优先级经验回放、添加噪声网络等，分别改善了DQN的Q值过估计、数据采集效率低、收敛性差以及探索与贪婪平衡等问题。另外，DQN的值网络结构还较难实现连续动作。为此，Bhatnagar等^[10]基于RL的动作网络，与DQN的值函数网络结合，提出Actor-Critic（AC）框架。而Critic网络用值函数作评价，同样导致策略梯度存在偏差，算法难以收敛。为此，Mnih等^[11]针对RL数据在时间上的强相关性，提出了异步优势执行评价（A3C）算法，使经历的状态各不相同。由于AC算法本质上是随机策略，会造成输出动作的不确定性。鉴于此，DeepMind提出深度确定性策略梯度（DDPG）算法^[12]。这是一种将确定性策略梯度作为寻优目标的RL方法，用来处理连续动作空间与难收敛的双重问题^{[13 − 14]}。

为此，本文提出无人艇自治学习的APF-DDPG算法。该算法利用人工势场等改进复合奖惩函数设计，优化经验池方案和随机采样策略，添加高斯噪声提高探索性，以及修改神经网络模型等；以适应连续动作，并提高其稳定与收敛性能等。

1 仿真环境与模型的搭建 1.1 仿真环境建模

这里选取舟山群岛附近的实际环境，采用栅格法表达地图环境。基于Python中的CV模块，通过Python语言，利用阈值法实现图像二值化，以解决动作离散与真实环境匹配度低等问题。即利用图像中水域与岸基、障碍物、航行船艇等之间的差异，将整个图像设置为0和1两个不同级别；通过对每个像素点数值的判断，选取合理阈值，使用阈值类算法中的OTSU最大类间方差法，划分每一个像素点是水域还是障碍物，来获得二值化的图像。

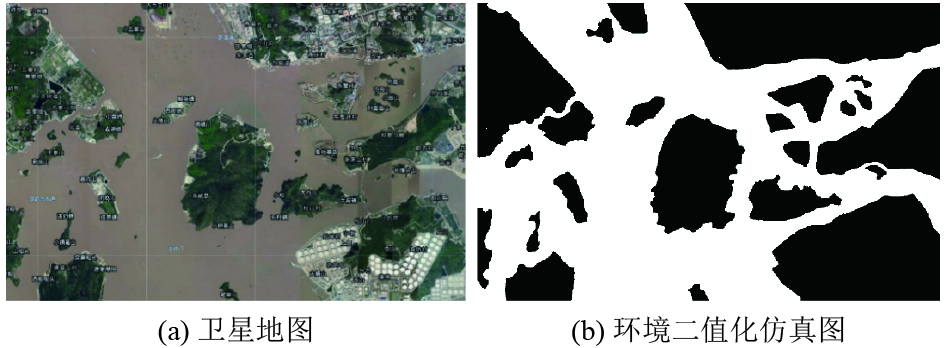

当部分水域被错分为不可航行区域，或部分不可航行区域被错分成水域，则会导致这水域与不可航行区域间的方差变小。所以此算法只需保证合理的阈值划分，使得方差最大，则仿真环境被错分的概率最小。图1所示为本次实验所选的卫星地图与二值化仿真图。

1.2 状态和动作空间设计 1.2.1 状态空间设计

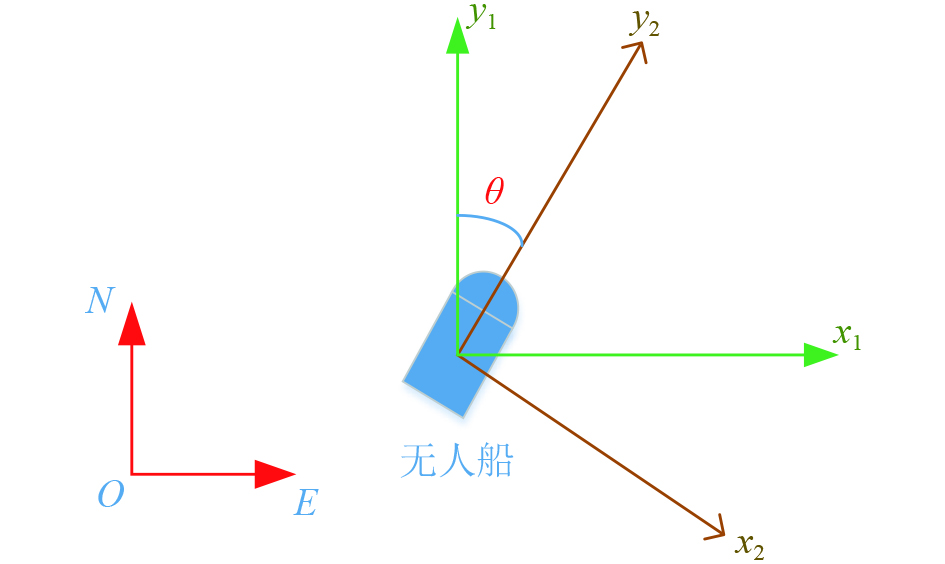

根据所建立的环境模型，利用其坐标以及无人艇的偏航角来建立状态空间，如图2所示。无人艇在地图中某一点的状态可表示为^[15]：

$ {s}_{t}=({x}_{t},{y}_{t},{\theta }_{t})。$

(1)

式中：$ ({x}_{t},{y}_{t})\mathrm{和}{\theta }_{t} $分别为无人艇在当前地图中的位置和朝向。

1.2.2 动作空间设计

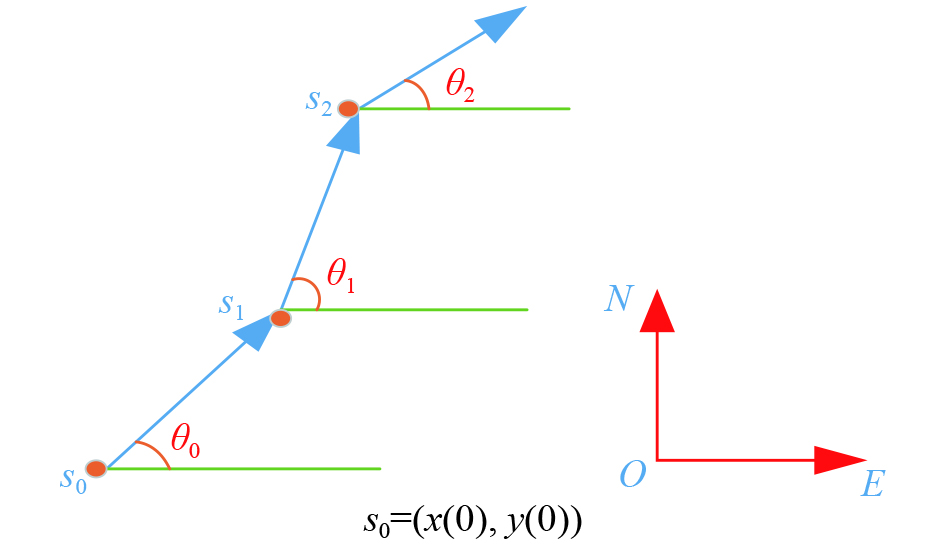

这里对连续动作空间进行设计，如图3所示。基于世界坐标系下的方向角和运动线速度，在初始位置的基础上，用航迹推算无人艇当前的位置，推导如下^[15]：

$ {X}\left({t}\right)={X}\left(0\right)+\sum _{i=0}^{t-1}{d}_{i}\cdot {\cos} ({\theta }_{i})，$

(2)

$ {Y}\left({t}\right)={Y}\left(0\right)+\sum_{i=0}^{t-1}{d}_{i}\cdot {\sin} ({\theta }_{i})，$

(3)

$ {\theta }_{t}={\theta }_{0}+\sum_{i=0}^{t-1}\Delta {\theta }_{i}。$

(4)

式中：X(0)、Y(0)、X(t)、Y(t)分别为无人艇初始和t时刻的横、纵坐标；$ {d}_{i}\mathrm{、}{\theta }_{i} $为i−1到i时刻的无人艇位移及航位角变化；航位角活动范围限制为[−180,180]rad。

2 无人艇自治学习的DDPG算法 2.1 DDPG算法

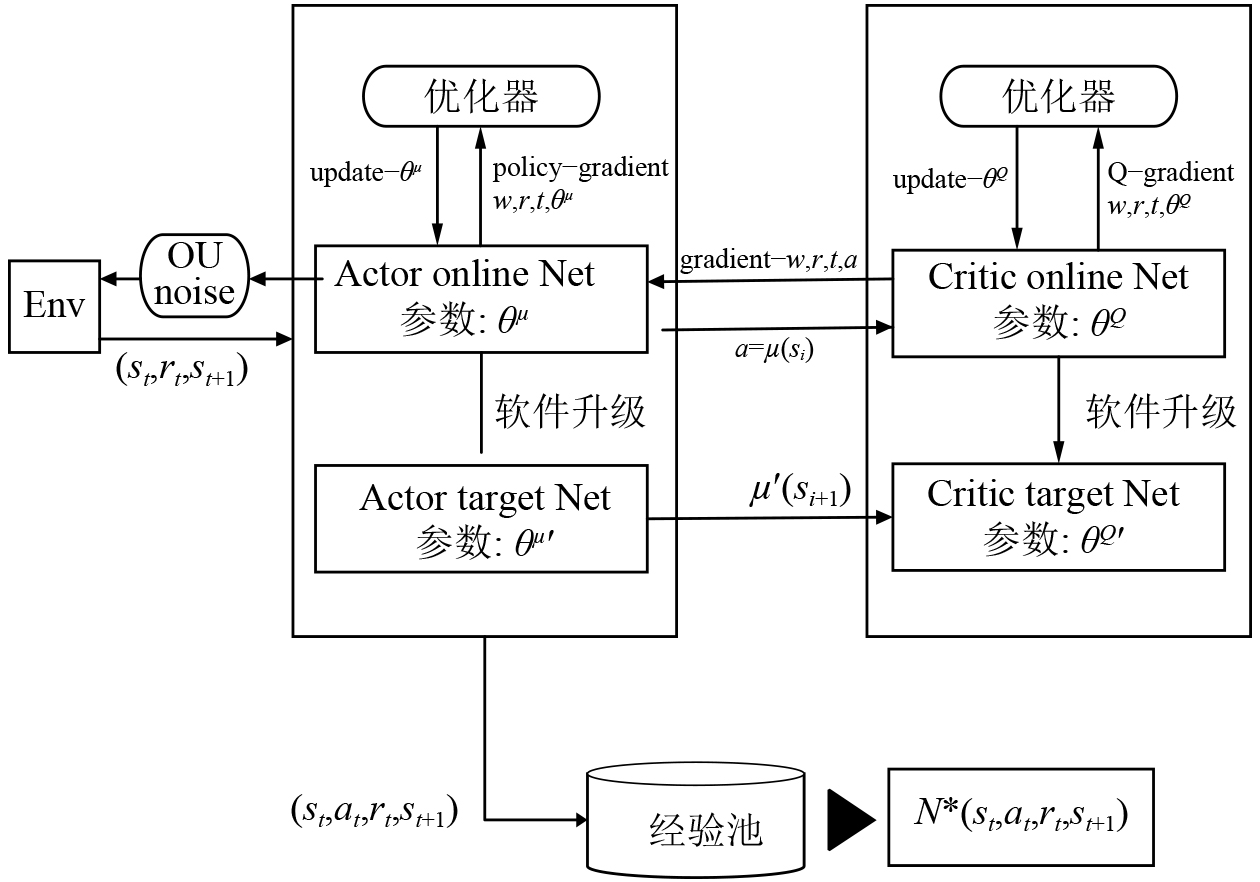

DDPG算法的结构和原理如图4所示。其将AC算法中的Actor和Critic网络，参考DQN，都复制并设计为在线的Online网络和目标的Target网络，使得动作选择策略、Q值函数的计算以及神经网络参数更新等，分开进行，提高稳定性和收敛性。其中：1）Online Actor网络，根据当前状态s选取动作a，与环境交互产生奖励r，同时利用策略梯度更新其网络权值$ {\theta }^{\mu } $；2）Target Actor网络，利用经验回放机制选择下一状态$ s' $，根据最优策略选择最优动作$ a' $，传递给Target Critic网络评价使用；3）Online Critic网络，根据Online Actor网络传递的动作a，计算当前Q值函数，并针对Q目标与当前值的损失函数，进行梯度下降，更新其网络权值$ {\theta }^{Q} $；4）Target Critic网络，计算目标函数中的$ Q({s{'}},{a{'}},{w{'}}) $。

Online Actor网络的参数$ {\theta }^{\mu } $，和Online Critic网络的参数$ {\theta }^{Q} $，均可利用优化器进行梯度更新；而2个Target 网络参数$ {\theta }^{\mu '}、{\theta }^{Q'} $，则使用Online 网络参数对其进行小幅度更新，即软更新，如下式：

$ \left\{\begin{aligned} &{\theta }^{Q\mathrm{\text{`}}}\leftarrow \tau {\theta }^{Q}+(1-\tau ){\theta }^{Q\mathrm{'}}，\\ & {\theta }^{\mu \mathrm{\text{`}}}\leftarrow \tau {\theta }^{\mu }+(1-\tau ){\theta }^{\mu \mathrm{{'}}}。\end{aligned}\right. $

(5)

式中：$ \tau $为0～1的柔性因子。

2.2 DDPG算法的验证性仿真实验

仿真实验平台采用Pycharm为集成环境，语言为Python3.6，利用Pytorch搭建神经网络模型，并基于12×12的海域二值地图，建立二维直角坐标系，左下角为$ (0{,}0) $，右上角为$ (11{,}11) $。DDPG的超参数设置如表1所示。在参数设置相同的条件下，选择Q学习算法进行对比。

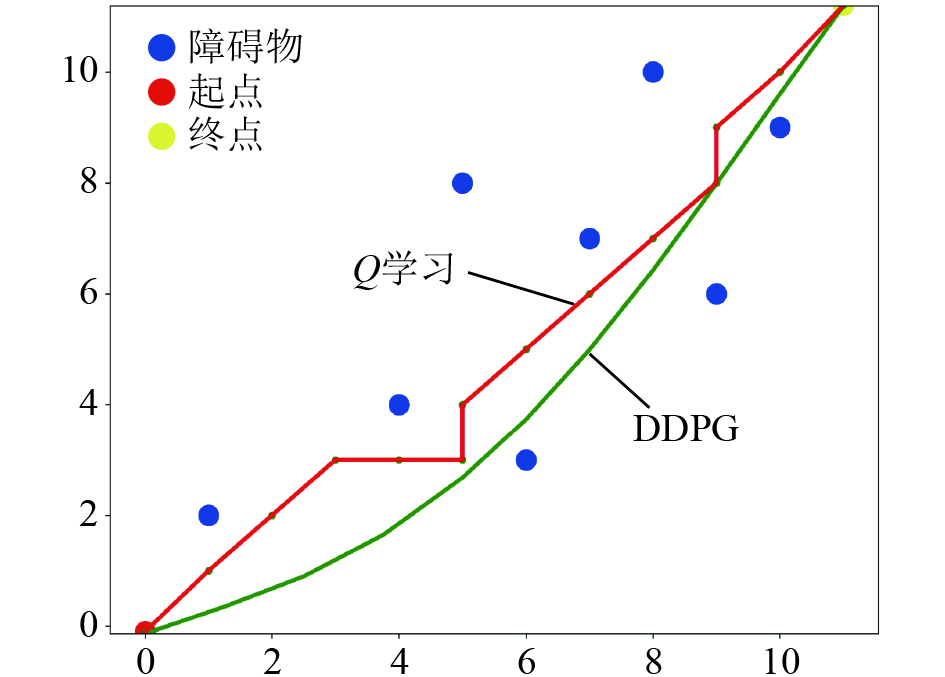

如图5所示：1）Q学习的最终路径虽可到达目标终点，但由于动作不连续，路径只能由无人艇8个方向的运动得到；2）DDPG的最终路径从起点绕过障碍物并到达目标终点，由于动作连续，曲线光滑，路程也更短。

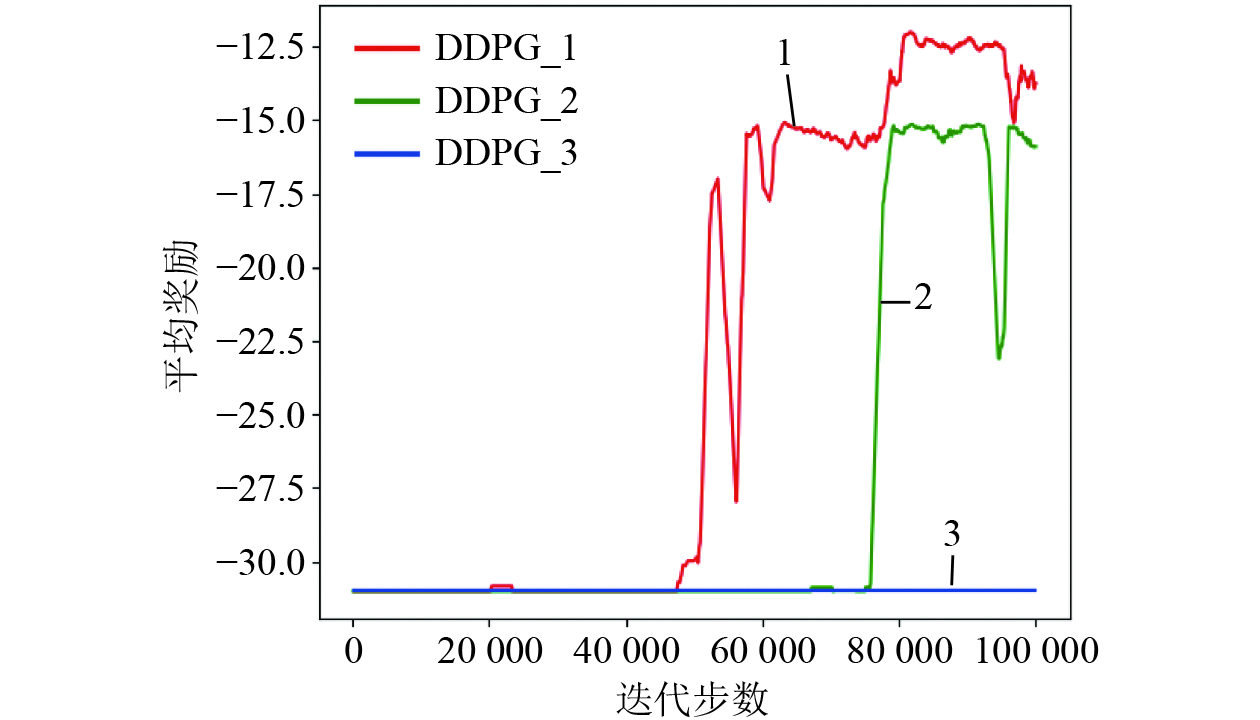

但实验中也发现DDPG算法易陷入局部最优解，如图6所示：路径规划中的平均奖励；前2次在80千次迭代后才趋向于收敛，寻路步数过多；第3次测试没有收敛，收敛和稳定性较差。

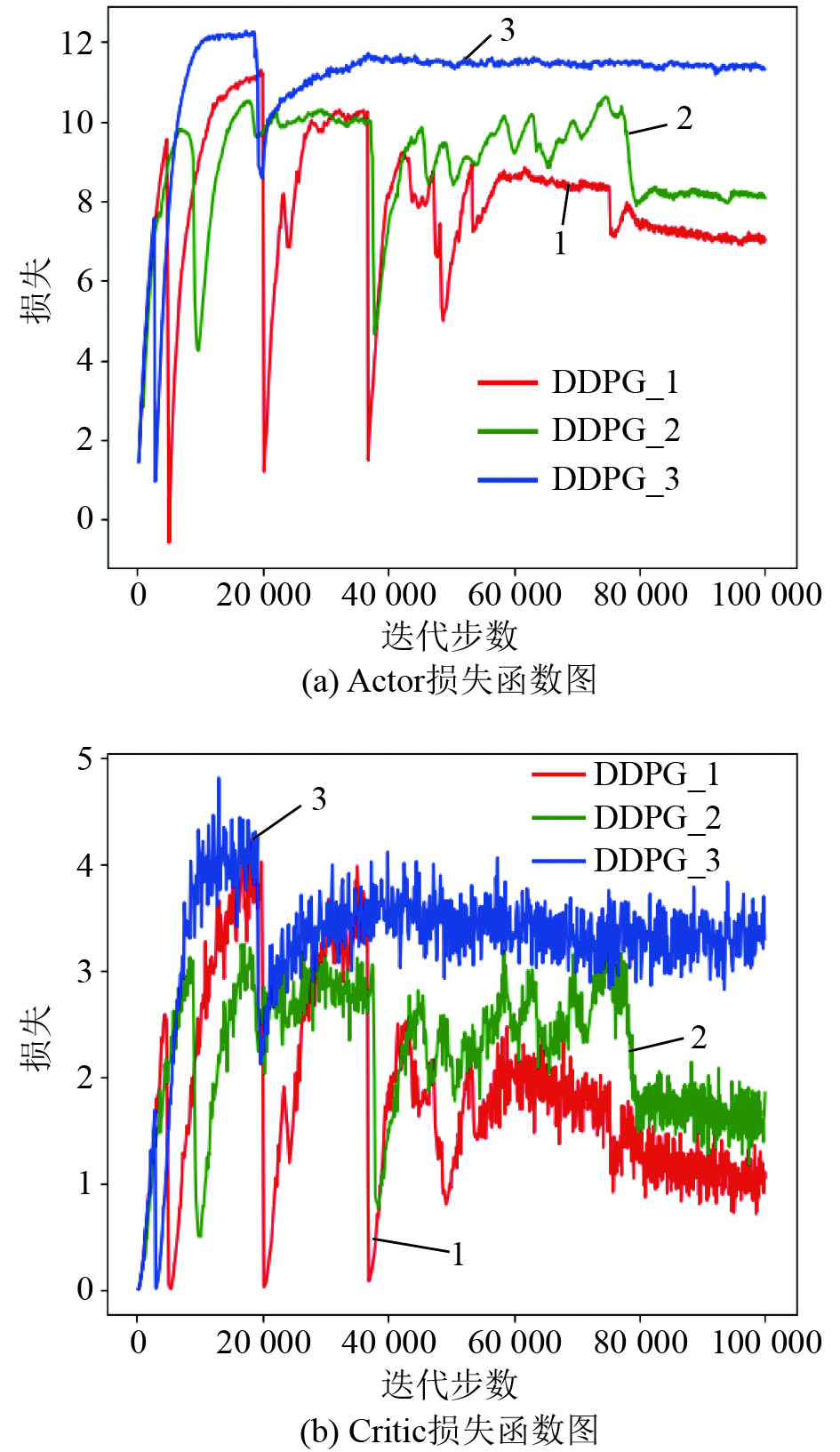

图7表示DDPG算法实验的损失函数对比。其中，图7(a)为Actor网络损失函数，前2次趋于收敛，但第3次的损失函数线条居高不下，对应上图6中Mean Reward一直没上升，表示此次实验无人艇未找到终点；图7(b)为Critic网络的损失函数，同样前2次趋于收敛，第3次的线条处于上方。同时，图7(a)与图7(b)中其他线条的损失函数虽趋于收敛，但收敛过程和效果不佳。

3 基于改进DDPG的无人艇自治学习算法 3.1 无人艇自治学习的人工势场法

实际工程中，对地图自由空间中的每个点，都相对于目标终点计算出欧氏距离的方平，并乘上一个引力系数$ \xi $，由此定义引力势场$ {U}_{\mathrm{att}}\left(q\right) $函数如下：

$ {U}_{\mathrm{att}}\left(q\right)=\frac{1}{2}\xi {d}^{2}(q,{q}_{\mathrm{goal}})。$

(6)

式中：$ {d}^{2}\left(q,{q}_{\mathrm{goal}}\right) $为无人艇当前点q到目标点$ {q}_{\mathrm{goal}} $之间的欧氏距离。

此外，还需一个让无人艇懂得避开地图中障碍物的斥力势场$ {U}_{{\mathrm{rep}}}\left(q\right) $，定义如下：

$ {U}_{{\mathrm{rep}}}\left(q\right)=\left\{\begin{aligned} &\frac{1}{2}\eta {\left(\frac{1}{D\left(q\right)}-\frac{1}{{Q}^{\mathrm{*}}}\right)}^{2},D\left(q\right)\leqslant {Q}^{\mathrm{*}}，\\ &0,D(q)> {Q}^{\mathrm{*}}。\end{aligned}\right. $

(7)

式中：$ \eta $为斥力系数；D(q)为无人艇当前点q到最近障碍物的距离；$ {Q}^{\mathrm{*}} $表示障碍物的作用阈值，如果当前点q到最近障碍物的距离大于阈值$ {Q}^{\mathrm{*}} $，则不产生斥力；反之会产生相应的斥力。

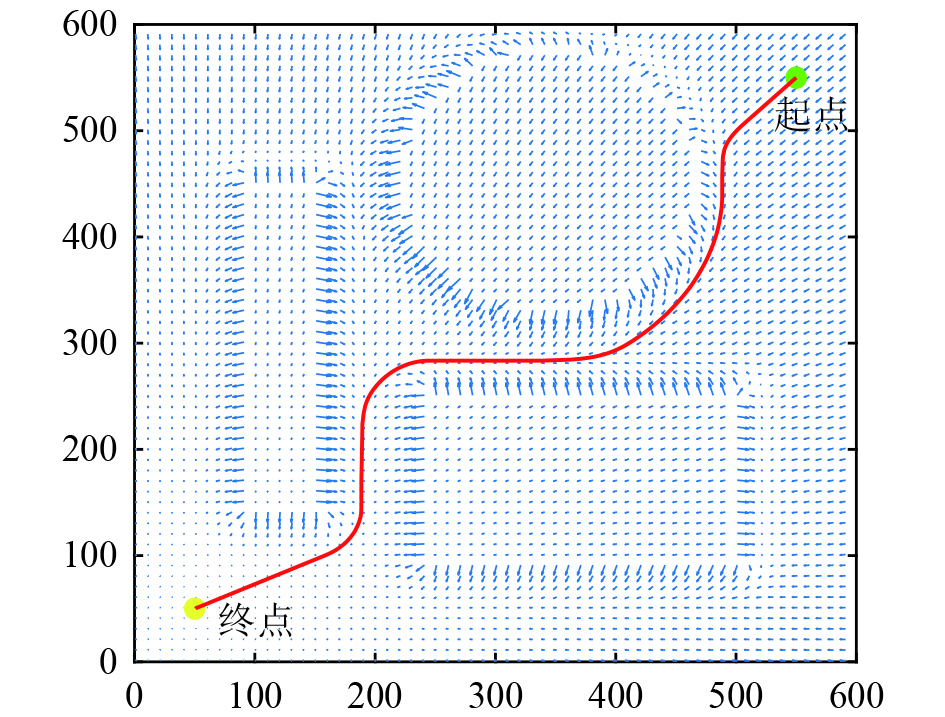

无人艇在势场中的自治学习，仍需梯度下降法来寻找最优点。用Matlab建立其梯度，如图8所示，各个小箭头代表无人艇当前位置的梯度大小和方向。越靠近终点的梯度越小，靠近障碍物的梯度则呈排斥趋势，且越靠近障碍物排斥力越大。

3.2 人工势场法改进奖惩函数

本节吸收人工势场叠加寻路的思想，设计DDPG算法的奖惩函数$ {Reward}1 $，帮助其更好更快地收敛；同时借助深度RL探索方法，规避人工势场的缺点；并设置如下：

$ {Reward}1=-{\varepsilon }_{1}\cdot\mathrm{d}\left({q},{q}_{\mathrm{goal}}\right)+{\varepsilon }_{2}{\sum }_{k}d\left(q,{q}_{\mathrm{obs}}\left(k\right)\right), $

(8)

$ {{d}\left( {q},{q}_{\mathrm{obs}}\left(k\right)\right)=\left\{\begin{aligned} &d\left(q,{q}_{\mathrm{obs}}\left(k\right)\right)-f，\\ &ifd(q,{q}_{\mathrm{obs}}\left(k\right))< f-\delta ，\\ &{\dfrac{3}{{\delta }^{2}}(d\left(q,{q}_{\mathrm{obs}}\left(k\right)\right)-f^{3})}-{\frac{2}{\delta }(d\left(q,{q}_{\mathrm{obs}}\left(k\right)\right)-f^{2})}，\\ &iff-\delta \leqslant d\left(q,{q}_{\mathrm{obs}}\left(k\right)\right)< f，\\& 0,\mathrm{else}。\end{aligned} \right.}$

(9)

其中：$ {d}({q},{q}_{\mathrm{goal}}) $为Agent到目标点的距离；$ {d}\left({q},{q}_{\mathrm{obs}}\left(k\right)\right) $为Agent到障碍物k的距离；f为障碍物的影响范围；$ {\varepsilon }_{1}\mathrm{、}{\varepsilon }_{2} $均为系数；$ \text{δ} $是一个很小的值，如0.1。由上式可见，无人艇在路径寻优过程中，每一步的奖赏值与目标终点和障碍物的距离，都息息相关。

同时考虑无人艇到达终点以及触碰障碍物或超出地图范围，给予高奖励与高惩罚，并设置$ {Reward}2 $如下：

$ {Reward}2=\left\{\begin{aligned} &100, \;d(q,{q}_{\mathrm{goal}})< goal\_ \min，\\ & -100,\;flag\_ validity=\mathrm{False}。\\ \end{aligned}\right. $

(10)

式中：goal_min为终点的有效范围；$ flag\_ validity $为无人艇当前位置的有效性，这里从是否触碰障碍物，以及是否超出地图范围，考虑状态的有效性；在代码中表示为一个布尔量，如等于False，则该状态无效，给予严厉惩罚。

为让算法的路径尽可能最优，还需设置步数惩罚，每走一步给予一定的惩罚；同时为让路线尽可能平滑，对方向角偏移也给予一定的惩罚，如下式$ {Reward}3 $所示：

$ {Reward}3=\left\{\begin{aligned} &Reward-{\varepsilon }_{3}，\\ &Reward-{\varepsilon }_{4}angle。\end{aligned}\right. $

(11)

式中：$ {\varepsilon }_{3}\mathrm{、}{\varepsilon }_{4} $均为可标定量，方便调试；angle为每一步的方向偏移量。因此，由上述3种奖励组成无人艇最终复合奖惩函数$ {Reward} $，且该奖励塑形具有策略不变性^[16]。

3.3 经验池优化方案和随机采样策略

本研究还将经验池优化方案和随机采样策略引入DDPG算法中。Online Critic网络在评价动作时，需对损失函数进行计算，定义如下均方误差$ L $：

$ L=\frac{1}{N}\sum \limits_{i}({y}_{i}-Q{({{s}_{i}},{{a}_{i}}|{{\theta }^{Q}}))}^{2}。$

(12)

式中：$ N $为经验池数据的数量；$ \mathrm{Q}({s}_{i},{a}_{i}|{\theta }^{Q}) $为Online Critic网络对$ ({s}_{i},{a}_{i}) $“状态-动作”对的价值估计，$ {y}_{i} $为：

$ {y}_{i}={r}_{i}+\gamma Q\mathrm{'}({s}_{i+1},\mu \mathrm{'}({s}_{i+1}|{\theta }^{{{\mu }^{\mathrm{'}}}})|{\theta }^{Q\mathrm{'}})。$

(13)

式中：$ \gamma $为衰减因子；$ Q\mathrm{'} $为Critic目标网络的价值估计；$ \mu \mathrm{'}({s}_{i+1}|{\theta }^{{{\mu }^{\mathrm{'}}}})|{\theta }^{Q\mathrm{'}} $是Action目标网络$ \mu \mathrm{'} $对下一状态$ {s}_{i+1} $的动作选择；$ {r}_{i} $是对下一“状态-动作”对的价值估计。进行动作选择时，需计算策略网络的梯度$ {\nabla }_{\theta \mu }{J}_{\beta }(\mu ) $，如下式：

$ {{\nabla }_{\theta \mu }{J}_{\beta }(\mu )\approx {E}_{S\sim {{\rho }^{\beta }}}\left[{{{\nabla }_{a}}Q\left(s,a|{\theta }^{Q}\right)|}_{a=\mu (s)}\cdot {\nabla }_{\theta \mu }\mu (s|{\theta }^{\mu })\right]。} $

(14)

式中：$ {{{\nabla }_{a}}Q\left(s,a|{\theta }^{Q}\right)|}_{a=\mu (s)} $为Critic网络对选取动作a的梯度；$ {\nabla }_{\theta \mu }\mu (s|{\theta }^{\mu }) $为Action网络对参数$ \theta $的梯度。

当从经验池中随机采样小批量转换状态数据时，根据蒙特-卡罗方法，将这些数据代入式(14)，策略梯度$ {\nabla }_{\theta \mu }{J}_{\beta }(\mu ) $计算式可改写为：

$ {{\nabla }_{\theta \mu }{J}_{\beta }(\mu )\approx \frac{1}{N}\sum \limits_{i}{{{(\nabla }_{a}}Q\left(s,a|{\theta }^{Q}\right)|}_{s={{s}_{i}},a=\mu ({{s}_{i}})}{\cdot {{\nabla }_{\theta \mu }}\mu (s|{{\theta }^{\mu }})|}_{s={{s}_{i}}}。} $

(15)

但随机抽样若不考虑数据质量，就会导致很多无效数据被多次训练，降低DDPG算法的效率。因此，利用TD算法中的时序差分误差(TD-error)对经验池中各样本数据进行重要程度的评估，这里的TD-error就是估计Q值与目标Q值的差值。利用TD-error对各个经验数据设置采样概率$ {p}_{i} $；TD-error值越大则采样概率越大。由此可知采样概率$ {p}_{i} $与TD-error可表示为：

$ {p}_{i}\propto \left| TD-error\right| +\varepsilon 。$

(16)

式中：$ \varepsilon $为一个很小的常数，是为避免当TD-error为0时，采样概率也为0，导致该经验数据永远不被选中。

3.4 加入噪声提高探索性

DDPG算法作为确定性策略，直接输出动作可提高算法效率，但也导致探索性不足。所以在无人艇的动作选择中加入噪声。这里利用Online Actor网络，在策略$ \mu \left({s}_{t}|{\theta }^{\mu }\right) $中添加随机噪声$ {n}_{t} $，两者结合一起生成动作策略$ {a}_{t} $：

$ {a}_{t}=\mu \left({s}_{t}|{\theta }^{\mu }\right)+{n}_{t}。$

(17)

通过引入Uhlenbeck-Ornstein随机过程的离散化形式作为随机噪声$ {n}_{t} $，来增加算法的探索性。$ {n}_{t} $为：

$ {n}_{t}=\left(1-\tau \right){n}_{t-1}+\sigma {\varepsilon }_{t-1}。$

(18)

式中：$ {n}_{t-1} $为上一时刻的随机噪声；$ \tau $和$ \sigma $为设置的影响参数；$ {\varepsilon }_{t-1} $为独立分布的标准正态随机变量。

3.5 无人艇自治学习设计及实验 3.5.1 优化的神经网络结构与超参数设计

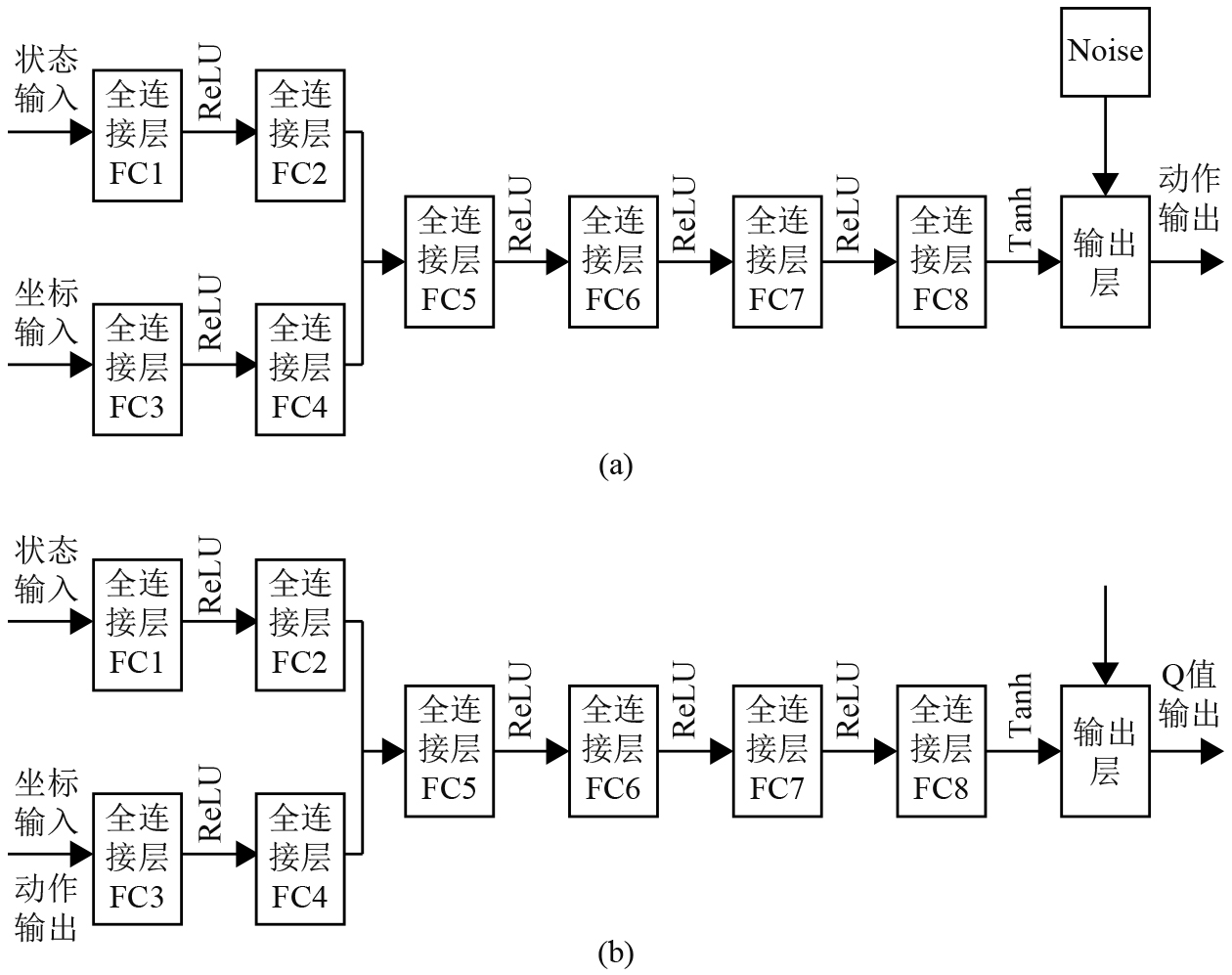

在DDPG算法的神经网络结构基础上，本节对APF-DDPG算法的神经网络结构也进行修改：1）修改输入层，添加目标在无人艇自身坐标系下的变量；2）加深隐藏层，起到更好的拟合作用。如图9所示。

在Actor输入层，输入状态和终点坐标；在Critic输入层，输入状态、动作和终点坐标。后面都使用FC1~FC4四个全连接层进行参数拟合，神经元个数分别为128、64、32、64，之后进行算术和运算。并加深了神经网络的层数，设置FC5~FC8等4个全连接层进行函数拟合；Actor网络神经元个数分别为128、128、128、2，用于输出二维动作参数；其FC1、FC3、FC5、FC6、FC7使用ReLU激活函数，FC2、FC4为线性输出，FC8则使用Tanh激活函数；Critic网络神经元个数分别为128、128、128、1，用于输出Q值函数；FC1、FC3、FC5、FC6、FC7、FC8均使用ReLU激活函数，FC2、FC4则为线性输出。

APF-DDPG算法的超参数设置如表2所示。

3.5.2 算法的仿真试验

在Pytorch神经网络框架下搭建仿真实验环境，采用Python语言。实验时，无人艇运动起点、目标终点及周围障碍物情况均一致。每学习回合结束，需重置环境；重置时，无人艇的起点与目标终点均随机生成。

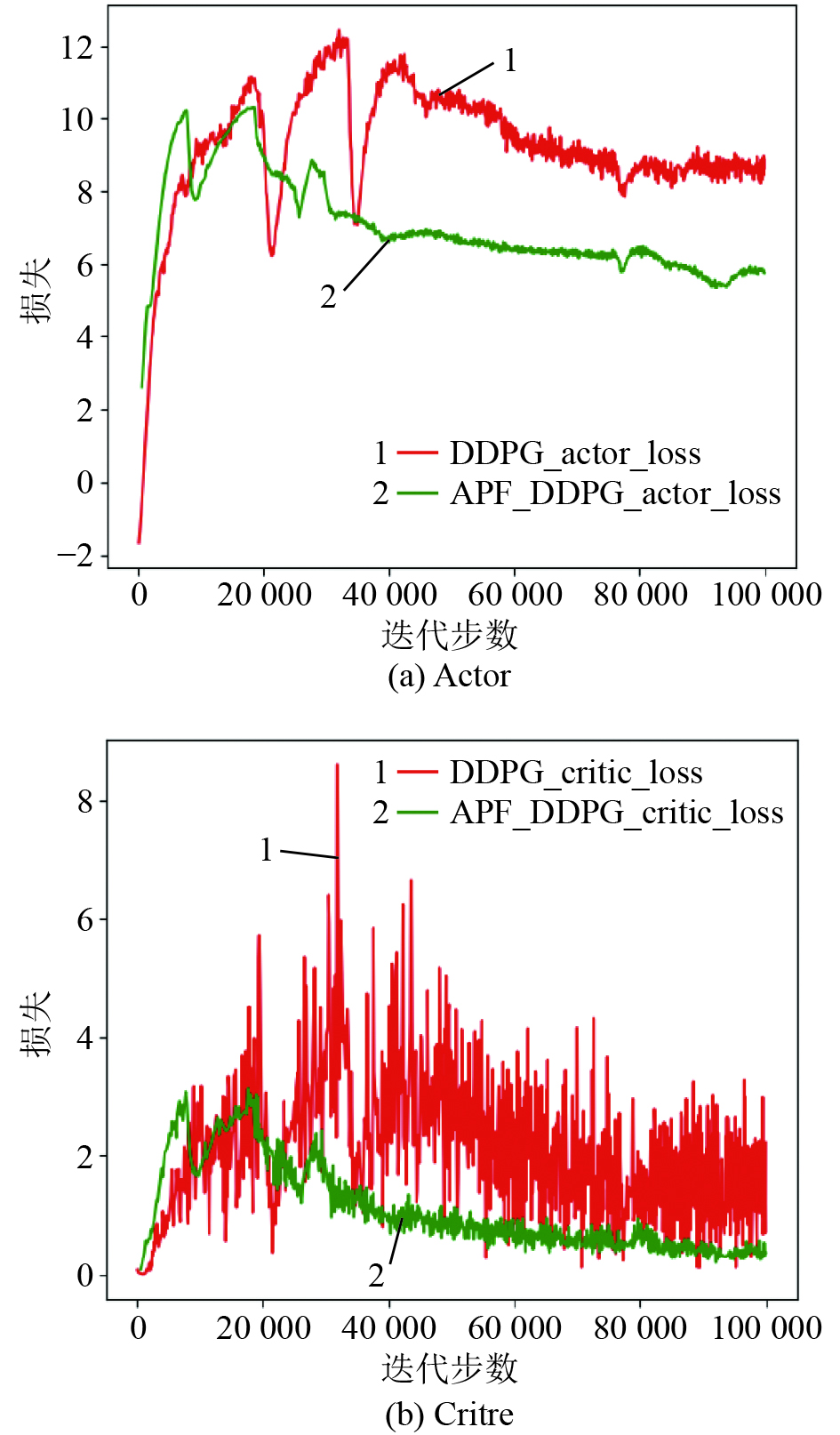

图10是APF-DDPG与DDPG算法的损失函数对比，左图和右图分别为Actor和Critic网络的损失函数。对比发现APF-DDPG算法在此环境下的收敛步长，要短于DDPG算法，收敛值也明显小于DDPG算法。

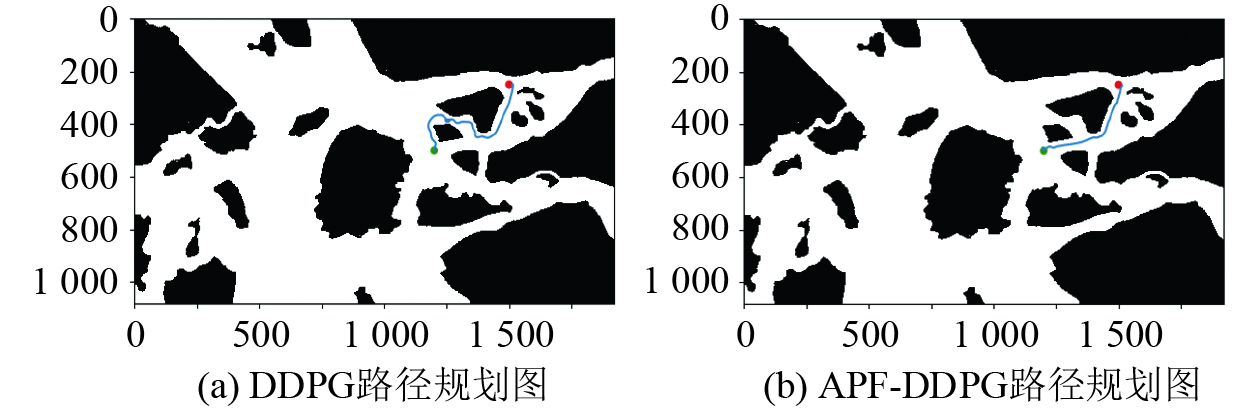

图11表示在同一地图上相同起点与终点情况下，DDPG与APF-DDPG算法在路线上的差异。DDPG算法由于奖惩函数设置等原因，会导致一些曲折；而APF-DDPG由于在人工势场奖惩函数等的作用下，会更快更平滑地到达目标终点。

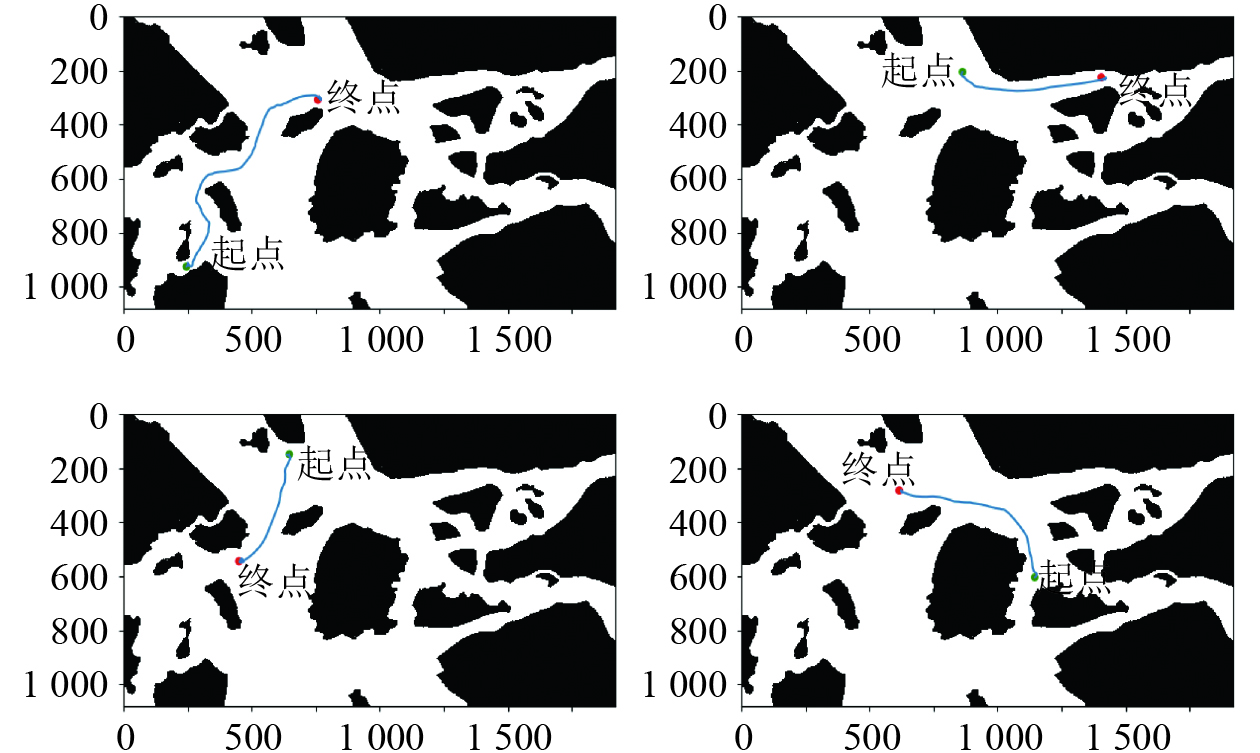

图12表示APF-DDPG的随机自治学习对比图。4张图显示无人艇均已找到目标终点，并成功避障。

最后，以图12为场景，航速10 m/s，分别取100次随机实验，比较DQN、DDPG和APF-DDPG的成功率、碰撞率、平均路径长度、平均到达时间、样本效率等指标，如表3所示。所提APF-DDPG算法在路径安全、平滑性和整体均衡合理性上，比DDPG和DQN更为优越，能更好地满足无人艇的实际规划需求。

4 结　语

本文通过对DDPG算法各方面的改进，并设计仿真实验环境，结果验证了APF-DDPG算法的可行性及其性能，证明了该改进的APF-DDPG算法，在无人艇复杂环境下路径规划的有效性与优越性。
