| PeriScope随钻测井技术在海上高含水油藏挖潜中的应用 |
2. 中国石化集团上海海洋石油局第三海洋地质调查大队,上海 200137
2. SOPB No.3 Marine Geology Investigation Party, CINOPEC, Shanghai 200137, China
随着开发程度的不断深入,海上某油气田油藏已进入开发中后期,油藏采出程度超过35%,综合含水超过90%。虽然油藏生产上主要表现为高含水、高采出程度和剩余油高度分散的“三高”特征,但地下储层中仍存在一定规模的剩余油[1]。如何采取有效的措施来提高处于高含水阶段的油藏的采收率,是油藏开发后期挖潜工作的重点。本文通过PeriScope随钻测井技术在海上高含水油藏挖潜中的应用研究和实践,认为该测井技术能够有效指导油藏开发后期挖潜,进一步提高开发中后期油藏的采收率。
1 PeriScope基本原理和主要功能PeriScope是斯伦贝谢公司研发的随钻边界测量仪器,它以电磁感应测量地层电阻率为原理,探测井筒周围360°电阻率或电导率的对比边界(包括岩性边界和流体边界)以及工具到边界的距离(图 1),同时也可测量所处地层电阻率以及特定条件下上、下围岩电阻率。工作中,该仪器可以98 in(243.8 cm)、84 in(213.4 cm)、34 in(86.4 cm)和22 in(55.9 cm)等多个间距和100 kHz、400 kHz和2 MHz等多个频率进行定向电磁波测量,能提供不同探测深度、不同使用频率的电阻率曲线用于识别地层电阻率[2]。通常情况下,该工具测点位于离钻头10~12 m的位置;在电阻率对比较强情况下,能够识别出工具上下4~5 m范围内的电阻率和电导率变化边界[3]。
![]() |
| 图 1 PeriScope 360°方位边界探测示意图 |
随钻过程中,PeriScope随钻测井可以利用方位测量曲线判断轨迹是入层还是出层(图 2)。同时,还可以利用PeriScope仪器的方位测量和电阻率测量等数据进行实时电阻率边界反演,进一步计算工具到地层边界的距离和地层倾角(图 3)。根据电阻率界面反演图,及时调整轨迹,提高水平井着窗的成功率和储层的钻遇率,从而有效降低构造、储层或流体性质等因素造成的不利影响。
![]() |

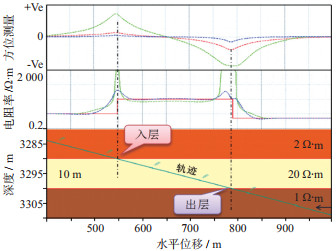

| 图 2 三层模型方向性测量及常规电阻率测量 |
![]() |

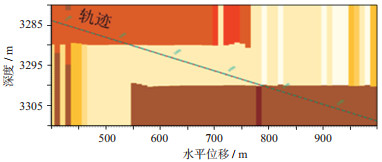

| 图 3 基于图 2三层模型的电阻率界面反演结果 |
2 水平井轨迹设计及随钻调整 2.1 油藏概况
据钻井资料和高分辨率地震资料构造解释,C2油藏构造呈一北北东向的长轴状背斜,构造中北部存在近北东东向的微幅鞍部,故存在南北两个局部高点;储层为砂质辫状河沉积,属于中孔中高渗储层,厚度基本都大于30 m;C2油藏为底水油藏,南北部各有一口水平井生产,后期构造中部有两口定向井补孔生产,目前C2油藏综合含水超过95%,采出程度37.8%,处于开发后期的高含水阶段。由于C2油藏储量规模大,该层一直是挖潜的重点。
2.2 水平井轨迹设计根据C2油藏剩余油主控因素的研究成果,认为C2油藏东北部存在剩余油[4]。经过井型论证,最终采用水平井对该部位剩余油进行挖潜(图 4)。但水平井挖潜也存在两方面的风险:(1)据剩余油特征分析,认为该区域剩余油的油水界面可能是倾斜的,且A井的动用范围无法确定,故水平井如何避开水淹区钻遇剩余油存在非常大的风险;(2)在井网密度低的构造部位,砂体可能存在侧向尖灭,如何在不钻探领眼的前提下,保证水平井成功着窗存在较大的风险;(3)如何在水平段长度受限的前提下,保证油层钻遇率存在一定的风险。
![]() |

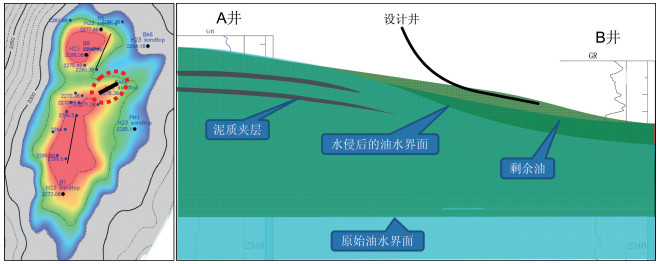

| 图 4 C2油藏剩余油分布示意图 |

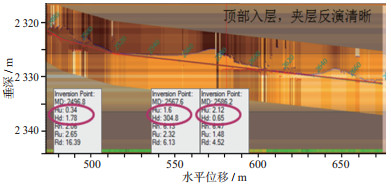

在综合地质、油藏认识进一步优化轨迹的基础上,本井采用了PeriScope随钻测井技术来降低上述的剩余油挖潜风险。为了避免水平井在水侵范围内着陆,钻前分别利用A井和B井的测井资料进行了水平井着窗的可行性分析。从电阻率界面反演成果图来看(图 5),当轨迹距离含油砂顶0.6~1.78 m时,PeriScope能够预测到电阻率界面;如果砂体发生侧向尖灭,则电阻率反演剖面上不会出现界面,当然电阻率反演剖面没有出现界面,也存在钻遇水淹区的风险,这种情况下,轨迹可以采取先水平钻进、再适当下探的策略。另外,一旦钻遇油层,可以通过电阻率反演剖面上出现的油顶界面来控制轨迹,从而提高油层钻遇率。
![]() |
| 图 5 PeriScope测井技术识别界面可行性分析(基于A井数据) |
2.3 轨迹随钻调整
实际钻井过程中,水平井钻至设计深度2 320 m未发现储层,PeriScope成像测井技术也显示轨迹下方未发现高阻界面。为防止在水侵范围内着陆,轨迹微幅增斜钻进,穿过着陆区后,轨迹继续稳斜下沉,后增斜至90°水平钻进,垂深控制在2 325.2 m,仍然未发现储层,PeriScope成像测井技术也显示轨迹下方未发现高阻界面(图 6)。地质分析认为该构造位置储层顶部砂体相变为泥,结合PeriScope的预测结果,决定不再继续钻探,重新侧钻新支。
![]() |

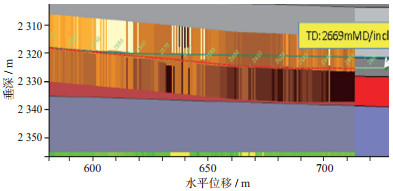

| 图 6 PeriScope测井数据反演图(未发现明显界面) |
侧钻分支过程中,PeriScope于斜深2 553.58 m预测轨迹下方1.06 m处存在高阻界面,结合剩余油分析成果,判断该界面为含油砂体顶界;仪器测至斜深2 565 m时,高阻界面越来越明显,且连续性非常好。根据成像特征显示的界面判断含油砂顶具有轻微的下倾趋势,结合附近开发井的砂顶深度,及时调整轨迹,于斜深2 585 m钻遇含油砂顶,挖潜井顺利着窗,成功避开了已经水侵的油区。
3 PeriScope效果评价通过两个分支的应用来看,PeriScope随钻测井技术能够较好地预测高阻砂顶界面。如图 7所示,斜深2 553.58 m时预测轨迹距砂顶1.06 m,即砂顶垂深为2 324.26 m,依据成像剖面计算地层倾角为3.15°,因此可以计算斜深2 585 m(钻遇含油砂顶)处垂深为2 326.04 m,实际钻遇砂顶深度为2 325.95 m,误差仅为0.09 m,预测精度非常高。这主要是由于2 585 m之前,轨迹处于泥岩中,下方含油砂体电阻率明显高于泥岩电阻率,故电阻率界面明显,预测精度高。
![]() |

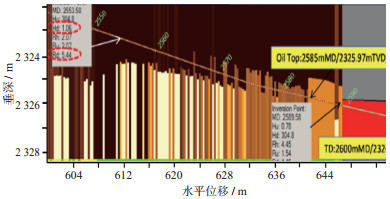

| 图 7 侧钻分支PeriScope测井数据反演图(发现高阻界面) |
但是,当轨迹钻至目的层顶部的电阻率过渡带时,由于轨迹附近上下地层的电阻率差异变小,会导致预测界面存在一定的误差。如图 7中轨迹2 585 m处钻遇含油砂顶,随后电阻率界面立即出现在轨迹上方0.95 m处,说明此时预测的砂顶界面与实际砂顶存在0.95 m的误差。因此,针对上述的这种单界面情况,利用PeriScope随钻测井技术时需考虑上下电阻率差异大小带来的误差,避免出层的风险。对于薄油层而言,当轨迹钻遇油层时,电阻率反演剖面上会出现双界面,这种情况下即使出现误差,只需把轨迹控制在双界面中部就能消除误差影响,避免穿出油层。
4 结论(1)通过本井的钻探,证实PeriScope成像测井技术适用于高含水阶段的油藏后期挖潜,可以较好地指导随钻避开油藏水淹区,确认剩余油区及油顶界面,提高了挖潜井着窗的成功率。
(2)利用PeriScope成像测井技术预测单界面的深度时,需考虑轨迹上下电阻率差异大小带来的误差。对于双界面的薄油层而言,只需把轨迹控制在双界面中部就能消除误差的影响。
(3)通过PeriScope成像测井技术的解释软件的应用,认为解释界面形象、速度快捷,便于及时指导作业现场调整轨迹,从而降本增效。
