生物覆盖(Biocover)是政府间气候变化大会(IPCC)推荐的用于减少垃圾填埋场甲烷排放的低成本技术之一(Intergovernmental Panel on Climate Change and United Nations,2007).为达到生物覆盖层的稳定性,一般要求填充介质尽可能均匀(Humer et al., 1999),且要避免优先流(Preferential Flow)如热点(Hotspots)的形成.在实际工程应用中或野外条件下,生物覆盖层覆盖在垃圾填埋场表面,其介质含水率和孔隙度等参数会随着外界环境条件、时间的改变而变化(Gebert et al., 2011; Rachor et al., 2013; Röwerwer et al., 2011),这关系到物理、化学和生物过程(Goovaerts,1998),最终会影响到生物覆盖层对甲烷削减性能的稳定性和持续性.
堆肥混合物等常见的生物覆盖层建设介质与传统粘土层的不同之处在于前者具有较好的通气性能,能改善微生物生存环境,还能有效减少因脱水形成的裂缝.一般地,气体在生物覆盖层中的输运过程主要受压力梯度(对流/平流)或(和)浓度差(扩散)驱动,分别可用达西定律和菲克第一定律进行描述.两种过程分别取决于关键参数即气体渗透系数(Ka)和扩散系数(D),两者与填充介质的属性(如含水率、孔隙等)紧密相关(Allaire et al., 2009; Moldrup et al., 2001).因此,本文通过研究生物覆盖层介质属性(如含水率、干密度等因子)对气体输运和分布的影响,并将数值模拟工具用于分析生物覆盖介质中气体的输运过程和影响因子,以期为生物覆盖层的设计、选材和利用提供帮助.
2 研究方法(Methods) 2.1 试验设计试验场地位于美国加利福尼亚YOLO郡垃圾填埋场,当地属地中海气候,降水主要集中在11月至次年2月,其它月份几乎没有降水.生物覆盖层建设材料来自于垃圾填埋场接收后分别通过24个月和2个月自然熟化后的废物.两种绿色废物均通过使用76 mm筛网筛选以后用于建设1#和2#两个生物覆盖单元,两者主要差别在于pH(5.1、5.7)、氨氮(21、103 mg · kg-1)、有机质含量(38%、61%)、碳氮比(1.5、1). 在2.4 m ×1.8 m脚线上方安装排水系统并铺有30 cm厚粗砾层以使气体可以均匀导入生物覆盖层,经充分混合的绿色废物填入粗砾层上方,初始厚度为90 cm,填装完成后覆盖单元表面长宽分别为约2.4 m和1.8 m,其剖面图如图 1所示.温度探针和气体采集口分别固定在支撑框架0.3和0.6 m深处(从上至下),第二层的高度是指从生物覆盖层表面(沉降后)以下0.3 m,紧挨着第二层往下0.3 m 为第一层.经过约1年连续通气后,生物覆盖单元1#和2#分别沉降了0.14 m和0.28 m.
![]() |

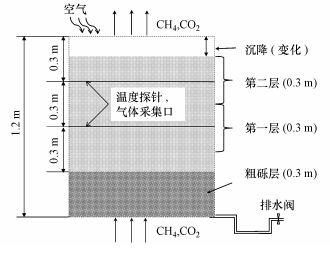

| 图 1 生物覆盖单元示意图 Fig.1 Sketch map of biocover cell |
12个直径约30 cm的塑料桶放置在生物覆盖单元上表层用于测量气体通量,测量筒截面积之和占整个覆盖单元总表面积的25%,底部CH4和CO2 导入比例约为59% ∶ 40%,其示意图如图 2所示,每个可密封塑料桶有取气孔,内部安装有风扇用于快速混合气体.
![]() |

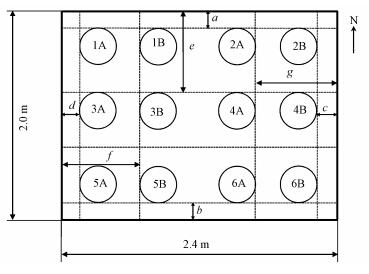

| 图 2 生物覆盖层顶部测量桶位置图 Fig.2 Layout of bucket measurement on the surface of biocover |
每个单元采3个直径为19 cm、高约30.5 cm的圆柱体样品,在 105 ℃条件下烘烤48 h用于测量生物覆盖层的初始干(疏)密度.生物覆盖单元建设完成后初始干密度的测量完成于2009年3月9日,结果显示,1#和2#单元平均干密度分别为(0.29±0.03)g · cm-3(95%置信区间)和(0.25±0.03)g · cm-3.相似地,利用地螺钻(直径6.35 cm)在如图 2所示的12个测量筒(1A~6B)对应的位置下方每个深度取3个样品(0~30 cm,30~60 cm).完成含水率测量之后将取至同一个测量筒下方相同深度的3个样品装入一个1390 cm3容器测量干密度.对取至1#和2#生物覆盖单元的样品的测量分别完成于2010年4月16日和20日.
测试期间稳定化气体(Sulfur Hexafluoride,SF6)在进气端注入,利用气相色谱仪测量CH4、CO2和SF6在测量桶中的浓度变化,通过拟合得到气体通量.
同位素试验采用了Chanton等(2008)所使用方法,将在进出口采集样品送至试验室,通过气相色谱-燃烧-同位素比率质谱法(HP 5890,Finngan MAT Delta S)进行分析,并假设以对流/平流主导气体输运过程,即αtrans为输运系数,取值为1(对流主导则为1,>1则表示扩散主导).
2.3 数值模拟方法Mostafid等(2012)通过研究本文涉及材料水气输运参数得出:Poulsen & Blendstrup模型(Poulsen et al., 2008)在所有的模型中表现得与测量值最为接近,即气体渗透系数是关于含水率和干密度的函数,具体如式(1)所示.


TMVOCBio 是基于美国劳伦斯伯克利国家实验室开发的基于Fortran语言的多孔介质多维数多相非恒温流(不可冷凝水、气和挥发性有机物)的数值模拟工具,TOUGH系列软件是在TMVOC基础上改进版本.根据本研究需要,在TMVOCBio基础上增加渗透模型(Poulsen & Blendstrup 模型)和扩散系数模型,即Troeh 模型.
数值模拟边界条件如表 1所示,上边界为开放状态,CO2、N2、CH4和SF6气体组成分别为0.03%、78%、22%和0.0%.生物覆盖层温度分别根据上下边界测量温度和传感器温度通过Matlab线性插值完成,并假设无传热发生. 处于同一深度的含水率和干密度分别通过克里金方法(Kriging)插值(斜率设定为1.0)得出.渗透系数是含水率和干密度的函数,通过数值模拟软件内部完成计算.同样地,扩散系数也是关于含水率也是通过软件内部计算完成.
| 表 1 数值模拟边界条件 Table 1 Boundaries for simulations |
如图 3所示,通过静态箱法测得甲烷通量在1#和2#单元分布变化范围分别为60~510 g · m-2 · d-1和20~370 g · m-2 · d-1.两个单元均呈现明显的变异性特点:在1#单元的所有测量筒对应位置,甲烷通量的最大值与最小值差约9倍,在2#单元中,这种差异性放大到约20倍.如图 4所示,示踪气体SF6在1#单元中最大流量出现在5B位置(桶位置,位置分布图与图 2所示一致).表观上来看,SF6通量分布趋势与甲烷通量保持一致.在2#单元除最大气流出现位置与甲烷略有不同之外,总体上通量分布的趋势保持一致.
![]() |

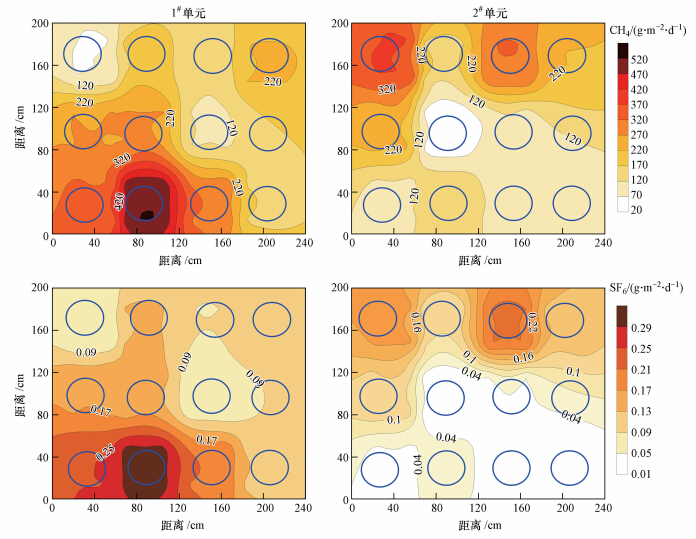

| 图 3 生物覆盖单元测量筒气流分布图 Fig.3 Measured gas fluxes in buckets of two biocovers |
![]() |

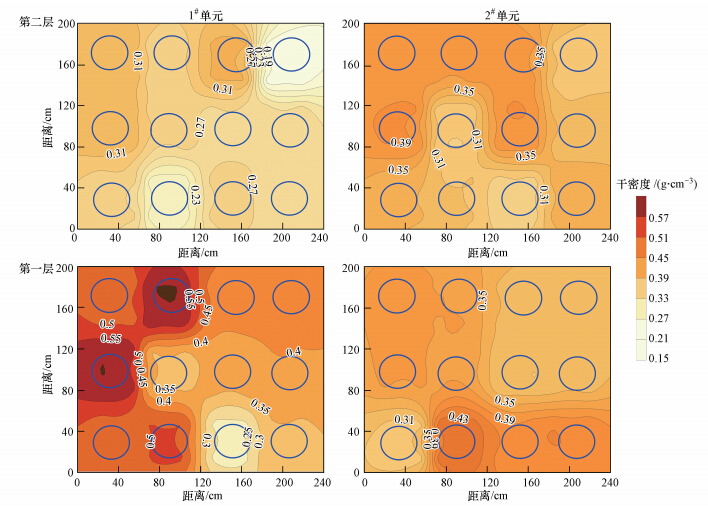

| 图 4 对应测量筒干密度分布图(第二层0~30 cm,第一层30~60 cm) Fig.4 Measured moisture content in buckets of two biocovers(top for 0~30 cm,bottom for 30~60 cm) |
众所周知,使用地螺钻野外采样容易引起较大的测量误差,因此,需要对测量数据做相应的校正.2010年4月观测到1#单元和2# 单元分别沉降了14 cm和28 cm,估算干密度分别为0.34和0.36 g · cm-3.使用相同的校正系数(相同的校正系数可以保持测量数据的规律变化趋势)使得平均干密度接近估计值.校正后的干密度如图 4所示(上图为0~30 cm深度,下图为30~60 cm深度).
含水率也呈现出明显的空间变异性特点,因当地属于地中海气候,降水主要集中在11月至次年2月,其它月份降水很少发生.从图 5可以看出,在1#单元的0~30 cm和30~60 cm两层中的含水率分布明显呈现出靠近生物覆盖层边缘区域低于中心位置的特点.与此形成对比的是,2#单元的两层则呈现明显的无规则性.总体上,无论是干密度还是含水率,均呈现出明显的空间变异特点.
![]() |

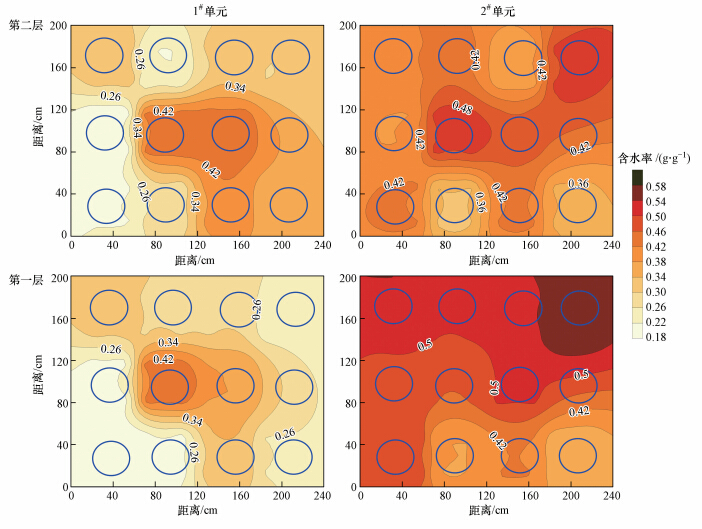

| 图 5 对应测量筒含水率分布图(第二层0~30 cm,第一层30~60 cm) Fig.5 Measured moisture content corresponding to bucket locations in biocovers(top for 0~30 cm,bottom for 30~60 cm) |
从图 6中的CH4/CO2分布来看,较低CH4/CO2区域与较高甲烷氧化率区域相互对应.相反地,较高CH4/CO2区域对应着明显偏高的混合气体通量,这说明氧化的甲烷百分比较低,这与大气中氧气以相对容易地方式扩散进入生物覆盖层保持一致,即向上的气流与向下扩散的氧气产生对冲抵抗.
![]() |

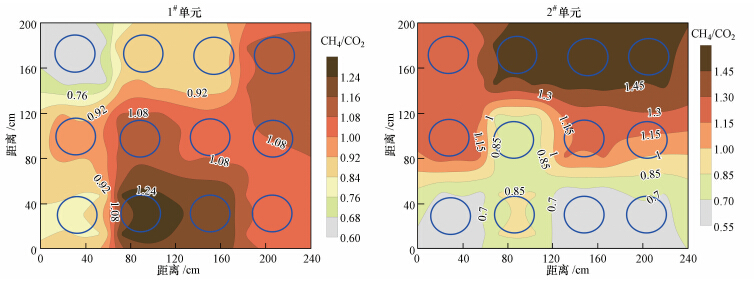

| 图 6 CH4/CO2 分布 Fig.6 Distribution of CH4/CO2 |
图 7展示的是基于一维流假设条件下甲烷氧化率与CH4 /CO2分布关系,从图中可以看出,两个生物覆盖层都有明显线性关系,即氧化率越高与CH4/CO2相对应;此外,也可以看出2#单元中因气体导入量相对较小,导致在相同的CH4 /CO2条件下,甲烷的氧化百分比有明显提高.
![]() |

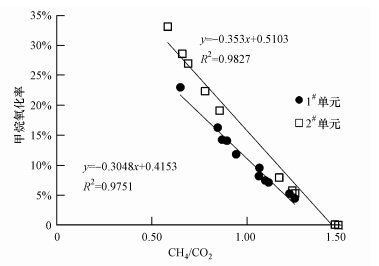

| 图 7 CH4氧化率与CH4/CO2比例的关系 Fig.7 CH4 oxidation rate versus CH4/CO2 |
根据式(1)可以看出,该模型取决于两个关键参数,即含水率和干密度.通过回归分析两者与SF6通量的关系发现,SF6气体在两个单元中的输运均与含水率和干密度有关,其中,2#单元的第一层(30~60 cm)的含水率显得更加重要(p<0.05);与此相反的是,在1#单元的上层(0~30 cm)干密度显得更加重要(p<0.05).需要说明的是,在1#单元中第二层含水率明显高于第一层(前期有少量降水),这说明除水的分布在一定程度上决定了气体的输运路径之外,覆盖单元的结构性因子(如干密度)也是一个重要因素.
3.5 扩散对气体通量分布的影响2009年6月进行的同位素C13试验分析了甲烷的去除率,并与质量守恒方法(忽略呼吸作用和甲烷的产生)进行对比,结果表明,两种方法在1#单元和2#单元的差别分别为2%和9%.在本例中同位素方法测量甲烷氧化率的重要假设之一便是对流/平流主导气体的输运过程(αtrans=1),因此,扩散的影响可能会是导致该差别的原因之一.尽管生物覆盖层的底部气压与大气压测量值差别不大(<100 Pa),但微小的压力梯度仍然可能导致明显的对流发生(Warrick,2001):甲烷在生物覆盖层中的氧化过程是一个缩容反应,以及大气压的波动也会引起明显的压力梯度产生.
![]() |

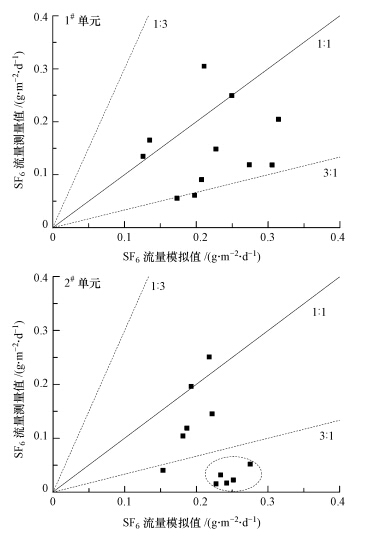

| 图 8 SF6气体通量的测量与模拟对比 Fig.8 Measured SF6 fluxes versus simulated values |
数值模拟结果表明,SF6气体在两个生物覆盖层中的输运过程都包含了对流/平流和扩散过程.在30 cm深处SF6扩散通量占总通量的百分比分别为40%与47%,且在越接近上边界扩散过程所占比例越高.虽然2#单元因含有较高有机质含量导致含水率总体偏高,但扩散更加主导了气体的输运过程,一方面2#单元的底部气体导入量(1.30 L · min-1)相对于1#单元(1.88 L · min-1)较小,另外一个重要原因是其含水率和气体通量的分布呈现出明显的空间变异性,即优先流的发生,如图 3所示大部分SF6气体通过生物覆盖层的上半部分释放,这与图 6中CH4/CO2分布是一致的.
对 SF6气体通量的数值模拟结果表明,模型能准确捕捉到SF6气体在1#生物覆盖单元的分布范围,但数值模拟不能用于描述2#单元中SF6的通量分布(图 8).需要指出是,前期测量结果表明,1#和2#单元填料的空气渗透系数与充气孔隙度之间并没无明显关联,如图 9所示,轻微的充气孔隙度变化都会引起1~3倍的空气渗透系数的变化,这已被证明是因宏观孔隙的存在(Mostafid et al., 2012),从而导致传统的单介质模型不能描述生物覆盖单元气体渗透系数的重要原因.
![]() |

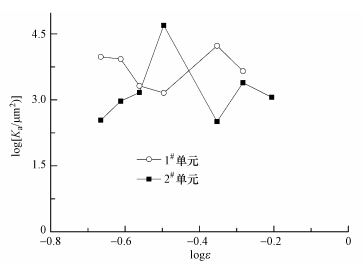

| 图 9 渗透系数的变异性 Fig.9 Variation of air permeability |
由于对应每个测量筒覆盖范围含水率的样本数为3,故会产生标准差,根据式(1)计算渗透系数会造成误差的传递,计算的结果如图 10所示.渗透系数在1#单元中的变异系数平均值为约20%,结合数值模拟结果也能间接说明同位素测量方式中假设气体的输运以对流/平流为主的假设的正确性.2#单元则显示出明显的变异性(变异系数大于50%),结合到图 9可以看出,一方面覆盖层结构性因子的高度变异性给气体的输运带来不确定性,另一方面也能解释数值模拟工具不能准确描述SF6气体在2#单元中的输运的原因在于:对比两个单元,扩散过程对2#单元中气体的输运过程主导程度更高,这一结论与同位素方法实验中气体的输运是由对流/平流主导的假设是一致的.
![]() |

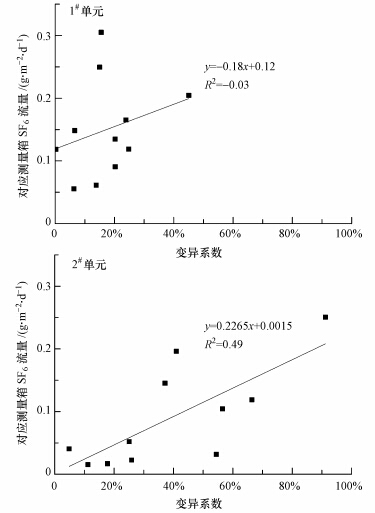

| 图 10 气体渗透系数变异性与测量SF6通量 Fig.10 Gas permeability versus measured SF6 fluxes |
均匀填入覆盖单元的介质在野外条件下经过短期试验后,干密度(孔隙度)、含水率等物理参数呈现出明显的空间变异性,尤其是在有机质含量较高的单元中更为明显,这种高变异性与气体在覆盖层中的输运有密切联系,其中,含水率的分布对气体的输运路径有重要影响.覆盖层的结构因子(如宏观空隙)引起覆盖层性质在空间上表现出的高度变异性也是引传统单介质模型如Van Genuchten-Mualem模型(固有渗透率与相对渗透率的乘积)不能准确描述气体的渗透系数的原因之一.此外,数值模拟结果表明,气体在覆盖单元中的输运主要包括扩散和对流过程,就本例而言,尽管两种介质中均呈现出明显的宏观孔隙的存在特征,但在对熟化时间为24个月介质中的气体输运模拟结果表明,数值工具能对气体在其中的输运过程进行有效的模拟,但熟化时间仅为2个月的生物覆盖介质中气体输运则明显受到结构因子的影响导致预测的不确定性.
