2017, Vol. 23
doi:
2. 河南省农业科学院农业经济与信息研究所，河南郑州 450002
2. Agricultural Economy and Information Research Institution, Henan Academy of Agricultural Sciences, Zhengzhou, Henan 450002, China
生物量是反映作物长势状况的重要指标，是作物重要的生态生理参数之一，与作物群体初级净生产力和最终产量密切相关[1–2]。高光谱遥感凭借其波段连续性强、光谱数据量大的优势，能及时有效地宏观监测作物群体信息，在农业定量遥感研究中有广泛应用，是观测地表植被状况的强有力工具[3–4]。Wessman 等[5]指出导数光谱与生物量密切相关，Ian 等[6]指出高光谱遥感技术能够精确估算植被生物量。Casanova 等[7]通过实测光谱数据建立水稻地上部生物量高光谱监测模型，实现了水稻生物量的高光谱遥感监测。Lukina 等[8]通过光谱处理图像估测小麦冠层生物量。Thenkabail 等[9]指出 650～700 nm，500～550 nm 及 900～940 nm 等波段光谱反射率对地上部干生物量较为敏感。Gitelson 等[10]指出基于红边位置的植被指数能有效估测作物生物量。Hansen 等[11]利用归一化差值植被指数通过偏最小二乘法精确估算小麦地上部生物量。Mutanga 等[12]用高光谱波段深度指数估测草地生物量，具有较好的估算效果。Nguyen 等[13]指出 1100～1650 nm、1100～1200 nm 可以精确估算水稻地上部干生物量。此外，还有学者构建许多不同植被指数反演作物生物量，都在不同程度上推动着高光谱遥感技术对生物量估测研究的发展[14–17]。王秀珍等[18]建立了水稻鲜生物量高光谱遥感模型。谭昌伟等[19]研究表明拔节期基于归一化植被指数能有效估测冬小麦生物量，实现了冬小麦生物量空间分布量化表达。唐延林等[20]提出比值植被指数及红边参数与水稻、玉米和棉花等作物叶鲜重和叶干重均存在极显著相关关系。宋开山等[21]指出比值植被指数可以抑制背景对目标的影响，进而提高光谱遥感估算作物生物量的精度。王大成等[22]通过人工神经网络方法提高小麦生物量估算精度，比传统回归模型估测作物生物量有明显优势，可以扩展应用于作物其他生态生理参数的估算。冯伟等[23]以不同植被指数建立冬小麦叶干重监测模型。陈鹏飞等[24]提出红边三角植被指数在较高生物量水平下对生物量变化具有较高的敏感性，且不易受作物冠层结构影响，是估测小麦玉米等作物生物量的最佳植被指数。付元元等[25]将波段深度分析和偏最小二乘回归两种方法相结合能克服生物量较大时模型的饱和性问题，能提高模型估算精度。刘冰峰等[26]指出在不同生育时期选择最佳植被指数能较好地监测玉米地上部干生物量，并能有效提高模型的监测精度和验证效果。
由于作物生物量在不同生育时期、不同营养状况下具有一定差异，在作物不同发育阶段，大田观测视场内作物冠层结构和背景信息的差异引起冠层光谱反射率不断变化，导致所构建植被指数对生物量的敏感程度存在差异。同时，由于高光谱反演模型精度受冬小麦不同生育时期影响[27]，诸多因素导致高光谱遥感监测模型预测精度不高。本文通过连续5年大田试验，定位研究不同氮磷耦合水平下，不同生育时期、不同抗旱类型冬小麦冠层光谱反射率与地上部干生物量，分析不同生育时期生物量与植被指数的定量关系，建立基于不同植被指数的不同生育时期生物量高光谱遥感监测模型，为实现不同肥力水平下冬小麦不同生育时期长势精确诊断提供理论依据和技术支撑。
1 材料与方法 1.1 试验地概况试验设于西北农林科技大学北校区 (108°10′E、34°10′N)，海拔 454.8 m，温带大陆性季风型气候，年平均温度 12～14℃，无霜期 220 d，年蒸发量 1400 mm，年平均降水量 621.6 mm。试验地为粉砂粘壤土，0—20 cm 土层土壤养分含量为有机质 14.26 g/kg，全氮 0.90 g/kg，碱解氮 36.00 mg/kg，速效磷 17.64 mg/kg；20—40 cm 土层养分含量为有机质 10.04 g/kg，全氮 0.62 g/kg，碱解氮 25.29 mg/kg，速效磷 23.85 mg/kg。
1.2 试验设计试验于 2009～2014 年实施，采取随机区组设计，每年设置 2 个抗旱程度不同的冬小麦品种，共 8 个品种，依据该地区小麦生产措施，设置 5 个氮素水平，4 个磷肥水平，3 组重复。小区面积为 30 m2 (3 m × 10 m)。5 个氮肥 (46% N 尿素) 水平分别为 N 0 (N0)、75 (N1)、150 (N2)、225 (N3) 和 300 kg/hm2 (N4)，总氮肥 60% 作为基肥，40% 作为追肥，于返青后拔节前施入。4 个磷肥[16% Ca(H2PO4)2]水平分别为 P2O50 (P0)、60 (P1)、120 (P2)、180 kg/hm2 (P3)，磷肥作为底肥一次性施入。不施钾肥，其他田间管理按照黄土高原高产田措施进行良好管理。播种量均为 187.50 kg/hm2，每小区播种量约 0.56 kg。不同年份供试品种、播种、收获及数据采集日期见表 1。
| 表1 不同年份田间试验基本情况 Table 1 Basic information for the experiment in different years |
 |
1.3.1 冠层光谱反射率测量 冬小麦冠层光谱反射率采集用美国 Analytical Spectral Devices (ASD) 公司 Field-spec Pro FR-2500 型背挂式野外高光谱辐射测量仪，波段为 350～2500 nm，350～1000 nm 光谱采样间隔为 1.4 nm，光谱分辨率为 3 nm；1000～2500 nm，光谱采样间隔为 2 nm，光谱分辨率为 10 nm。冠层光谱反射率在天气晴朗、无风时测量，适宜时间为每天 10:00～14:00。测量时传感器探头垂直向下，光谱仪视场角为 7.5°，探头距冠层顶部垂直高度约 30 cm，地面视场范围直径为 0.5 m。分别于冬小麦拔节期、孕穗期、抽穗期、灌浆期、成熟期测量。每个观测点记录 10 个采样光谱，每小区测 3 次重复，取平均值作为该观测点冠层光谱反射率。每一处理测量完毕后，及时进行标准白板校正 (标准白板反射率为 1，因此所得目标物光谱反射率为相对光谱反射率)，以便于准确测量下一处理。
1.3.2 地上部干生物量测定 与冠层光谱反射率测量同步，在冠层光谱反射率测定范围内，选取长势均匀一致冬小麦植株 20 株，不同植株按器官 (茎、叶、穗) 分离，在 105℃ 杀青 30 min，85℃ 烘干至恒重，将各器官分别称重，加和为植株干物质重，记作单株地上部干重，据密度计算单位土地面积上的干生物量。
1.4 植被指数及拟合模型的选择本文在前人研究基础上，对大量植被指数进行优选，选取修正土壤调节植被指数 (modified soil adjusted vegetation index，MSAVI)[27]，红边三角植被指数 (red edge triangular vegetation index，RTVI)[24]，修正三角植被指数Ⅱ (modified triangular vegetation index Ⅱ，MTVIⅡ)[28]，比值植被指数 (ratio vegetation index，RVI)[29]，归一化绿波段差值植被指数 (green normalized difference vegetation index，GNDVI)[30] 5 种植被指数，于不同生育时期监测冬小麦地上部干生物量，以生物量为因变量，不同类型植被指数为自变量，选择不同生育时期最佳植被指数，建立不同生育时期生物量分段遥感监测模型。不同植被指数计算公式及来源见表 2。
| 表2 本文采用的高光谱植被指数 Table 2 Hyperspectral vegetation indices used in this article |
 |
将试验所得数据，依据不同年份、不同氮磷耦合水平、不同生育时期、不同冬小麦品种将生物量和冠层光谱反射率数据分别汇总。用 ViewSpec 软件对冠层光谱反射率进行预处理。以 2012～2013 年抽穗期小偃 22 冠层光谱反射率为例，分析不同氮磷水平下冬小麦冠层光谱反射率的变化；综合 2009～2014 年独立数据，按不同年份、不同氮磷水平、不同品种、不同生育时期分类，分析冠层光谱反射率与其相对应生物量的相关性，以 2010～2013 年建立生物量统一监测模型，并以 2009～2010 和 2013～2014 年独立数验证之；将 2010～2013 年连续 3 年不同品种、同一生育时期冬小麦生物量与相应植被指数进行相关性分析，并建立不同生育时期生物量分段监测模型；以 2009～2010 和 2013～2014 年独立数据为实测值，对拟合模型预测值进行验证。统一监测模型和分段监测模型均通过分析实测值与预测值的均方根误差 (root mean square error，RMSE) 和相对误差 (relative error，RE)，评价监测模型的稳定性和可靠性。
2 结果与分析 2.1 不同氮磷施肥水平对冬小麦冠层光谱反射率的影响以 2012～2013 年抽穗期小偃 22 冠层光谱反射率为例，分析不同氮磷水平下冬小麦冠层光谱反射率的变化 (图 1)。为降低噪声干扰，将原始光谱反射率数据 350～2500 nm 范围内受水汽影响的波段 1350、1850 和 2450 nm 附近数据剔除，以便于进行数学分析及建模。由图 1可知，不同氮磷水平下，冬小麦冠层光谱反射率趋势相似。在可见光波段 550 nm 附近有一反射峰，光谱反射率随氮磷供应量的增加，呈降低趋势；650 nm 附近有一吸收谷，不同氮磷供应水平下，反射率差异不显著；650～760 nm 波段之间，光谱反射率随波长急剧增加。在近红外反射平台 (760～1300 nm) 光谱反射率达最大值，为 25.0%～45.0%，随着氮磷供应水平的增加，光谱反射率呈递增趋势，不同处理间有较大差异；970 nm 附近光谱反射率出现一个吸收谷。短波红外波段 (1400～2500 nm) 光谱反射率又呈降低趋势，不同处理间反射率为 2.0%～18.0%，不同氮磷供应水平下，呈现较大差异。
由图 1a可知，在适量磷水平下 (P2O5120 kg/hm2)，随着施氮量的增加 (N0P2、N1P2、N2P2、N3P2、N4P2)，不同处理间有相似趋势。在可见光波段 (380～760 nm)， 随着施氮量的增加，光谱反射率呈递减趋势，N1P2、N2P2、N3P2、N4P2 较 N0P2 降低 2.0%～5.0% (P < 0.05) ；在近红外反射平台 (760～1400 nm) 处，随施氮量的增加，光谱反射率呈递增趋势，N1P2、N2P2、N3P2、N4P2 较 N0P2 增加 6.0%～21.0% (P < 0.05) ；在短波红外波段 (1400～2500 nm)，光谱反射率与近红外波段有相似趋势，随着施氮量的增加呈显著递增趋势 (P < 0.05)。由图 1b可知，在适量氮水平下 (N 150 kg/hm2)，随着施磷量的增加 (N2P0、N2P1、N2P2、N2P3)，不同处理间趋势相似。在可见光波段 (380～760 nm) 随着施磷量的增加，光谱反射率呈递减趋势，N2P1、N2P2、N2P3 较 N2P0 降低 1.0%～2.0% (P < 0.05)，不同肥力梯度下差异较小；在近红外反射平台 (760～1400 nm) 处随施磷量的增加，光谱反射率呈递增趋势，N2P1、N2P2、N2P3 较 N2P0 显著增加 3.0%～13.0% (P < 0.05)，在短波红外波段 (1400～2500 nm)，随着施磷量的增加呈显著递增 (P < 0.05)。总之，随着氮磷供应量的增加，冬小麦冠层光谱反射率在可见光波段呈降低趋势，降低幅度为 2.0%～5.0% (P < 0.05)，在近红外及短波红外波段均随氮磷供应量的增加呈显著递增趋势，增加幅度为 3.0%～21.0%。
 |
| 图1 抽穗期不同氮磷水平下冬小麦冠层光谱反射率的变化 (2012～2013 年，小偃 22) Fig. 1 Changes of canopy spectral reflectances of winter wheat under different N and P application rates at the heading stage (2012–2013, Xiaoyan 22) |
综合 2009～2014 年独立数据，按不同年份、不同氮磷水平、不同品种、不同生育时期分类，分析冠层光谱反射率与其相对应生物量的相关性 (图 2)。由图 2可知，从拔节期到成熟期，在不同光谱波段光谱反射率与生物量的相关性趋势相似，不同生育时期间具有一定差异。在可见光波段呈现显著负相关 (P < 0.05)，近红外波段呈显著正相关 (P < 0.05)，短波红外波段呈显著负相关 (P < 0.05)。可见光波段，从拔节期至成熟期，光谱反射率与生物量的相关系数差异较小，670 nm 附近有较大相关系数 0.69～0.76；随着波长的增加，至 710～740 nm 波段，相关性急剧上升，730 nm 附近相关性最小，约为 0，相关性较差；730～1100 nm 之间有一个相对稳定的相关性平台，孕穗期至成熟期冠层光谱反射率与生物量间相关性较好，930 nm 附近有较大相关系数 0.55～0.61；拔节期相关系数较低，约 0.33 左右；1120～1300 nm 波段，相关性开始降低；在短波红外波段，1400～1800 nm 和 1950～2400 nm 之间，光谱反射率与生物量呈显著负相关 (P < 0.05)，不同生育时期间相关性差异较小。总之，冬小麦生物量的敏感波段在对可见光 (670 nm) 和近红外波段 (930 nm) 的敏感性较短红外波段好。
 |
|
图2
冬小麦冠层光谱反射率与生物量的相关性 (2009～2014)
Fig. 2
Correlation between canopy hyperspectral reflectances and biomass of winter wheat (2009–2014)
[注 (Note)：0.05 表示达到 5% 显著水平0.05 indicates significant at the 0.05 levels.] |
2.3.1 拔节期至成熟期植被指数与生物量的相关性 通过分析不同年份、不同氮磷水平、不同品种、不同生育期冠层光谱反射率与相应处理生物量的相关性，依据表 2公式计算不同类型植被指数，分析拔节期至成熟期植被指数与生物量的相关性，分析表明，不同类型植被指数均与生物量达极显著相关水平，相关系数r 范围为 0.754～0.801。按照统计学规定：相关系数|r| ≥ 0.8 时为高度相关；0.5 ≤ |r| < 0.8 时为中度相关；0.3 ≤ |r| < 0.5 时为低度相关。所以，从拔节期至成熟期 MSAVI、RTVI、MTVIⅡ、RVI、GNDVI 等植被指数与生物量达中度相关 (r 分别为 0.754**、 0.801**、 0.773**、 0.762**、 0.787**) ，表明所选 5 种植被指数均能用来监测拔节期至成熟期冬小麦生物量，可作为构建冬小麦生物量监测模型的参数。
| 表3 拔节期至成熟期生物量统一监测模型的拟合与验证 Table 3 Fitting and performance of monitoring models of biomass of winter wheat from the jointing to maturity stages |
 |
2.3.2 拔节期至成熟期生物量统一监测模型的建立与验证 通过对拔节期至成熟期植被指数与生物量的相关性分析，选择 2010～2013 年冬小麦生物量与对应植被指数 (n = 600)，建立基于拔节期至成熟期冬小麦生物量统一监测模型，并以 2009～2010 年和 2013～2014 年实测数据 (n = 400) 对模型预测值进行验证 (表 3)。由表 3拟合模型可知，所选 MSAVI、RTVI、MTVIⅡ、RVI、GNDVI 等 5 种植被指数，均能与生物量建立较好的拟合模型，拟合精度R2 为 0.569～0.642，标准误差 SE 为 0.197～0.235；由验证模型可知：通过不同年度间独立数据对模型预测值具有较好的验证效果，实测值与预测值间相对误差 RE 为 17.83%～24.07%，均方根误差 RMSE 为 0.213～0.637 kg/m2。

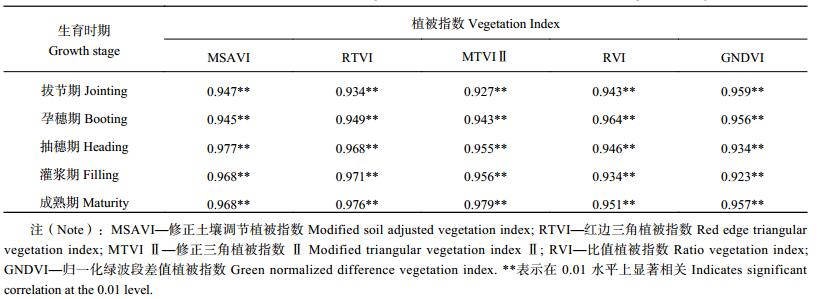

| 表4 不同生育时期植被指数与生物量的相关系数 (r) Table 4 Correlation coefficients between vegetation indices and biomass at different growth stages |
 |
2.4.1 不同生育时期植被指数与生物量的相关性 将 2010～2013 年连续 3 年不同品种、同一生育时期冬小麦生物量与相应植被指数进行相关性分析 (n = 120)。由表 4可知，不同生育时期冬小麦生物量与植被指数均达极显著相关性 (P < 0.01)，相关系数范围为 0.923～0.979，较拔节期至成熟期生物量与植被指数相关性 (r = 0.754～0.801) 有所提高，表明 MSAVI、RTVI、MTVIⅡ、RVI、GNDVI 等植被指数可以用来监测从拔节期至成熟期不同生育时期冬小麦生物量，可以作为构建冬小麦生物量分段监测模型的参数。
| 表5 不同生育时期生物量监测模型拟合及验证 Table 5 Fitting and performance of the monitoring models of biomass of winter wheat at different growth stages |
 |
2.4.2 不同生育时期生物量分段监测模型的建立与验证 通过分析不同生育时期植被指数与生物量的相关性，在 2010～2013 年连续 3 年独立数据的基础上，建立基于最佳植被指数的不同生育时期生物量分段监测模型，选择拟合度 (R2) 较高，标准误差 (SE) 较小的拟合模型作为不同生育时期生物量最佳监测模型。同时，以 2009～2010 年和 2013～2014 年独立数据为实测值，对拟合模型预测值进行验证，通过分析实测值与预测值的 RE 和 RMSE 评价监测模型的可靠性 (表 5)。
由表 5拟合模型 (n = 120) 可知，在不同生育时期，MSAVI、RTVI、MTVIⅡ、RVI、GNDVI 等植被指数均与生物量具有较好的线性关系，同时具有较高的拟合精度 (R2 = 0.885～0.987) 和较小的估计标准误差 (SE = 0.132～0.185)。在不同生育时期均具有基于最佳植被指数的最佳拟合模型。这一结果较拔节期至成熟期生物量统一监测模型预测精度 (R2 = 0.569～0.642) 和估计标准误差 (SE = 0.197～0.235) 有所改善。在拔节期基于 GNDVI 建立的监测模型R2 和 SE 分别为 0.987 和 0.157；在孕穗期基于 RVI 建立的监测模型R2 和 SE 分别为 0.982 和 0.153；在抽穗期基于 MSAVI 建立的监测模型R2 和 SE 分别为 0.981 和 0.163；在灌浆期基于 RTVI 建立的监测模型R2 和 SE 分别为 0.985 和 0.133；在成熟期基于 MTVIⅡ 建立的监测模型R2 和 SE 分别为 0.976 和 0.132。
基于不同年份不同品种的实测独立数据对不同生育时期生物量分段监测模型进行验证，通过分析实测值与模型预测值间 RMSE 和 RE 对分段模型进行综合评价，筛选不同生育时期最佳植被指数及最佳拟合模型。由表 5验证模型 (n = 80) 可知，基于不同植被指数建立的监测模型预测值与独立样本实测值具有较小的相对误差 (RE 为 7.12%～9.83%) 和均方根误差 (RMSE 为 0.111～0.214 kg/m2)。这一验证结果较拔节期至成熟期生物量统一监测模型验证效果的相对误差 (RE 为 17.83%～24.07%) 和均方根误差 (RMSE 为 0.213～0.637 kg/m2) 均有一定程度的提高 (表 3)。拔节期基于 GNDVI 对生物量监测，模型预测值与实测值间 RE 和 RMSE 分别为 8.47% 和 0.141 kg/m2；孕穗期基于 RVI 对生物量监测，模型预测值与实测值间 RE 和 RMSE 分别为 7.12% 和 0.113 kg/m2；抽穗期基于 MSAVI 对生物量监测，模型预测值与实测值间 RE 和 RMSE 分别为 7.56% 和 0.137 kg/m2；灌浆期基于 RTVI 对生物量监测，模型预测值与实测值间 RE 和 RMSE 分别为 8.21% 和 0.176 kg/m2；成熟期基于 MTVIⅡ 对生物量监测，模型预测值与实测值间 RE 和 RMSE 分别为 8.65% 和 0.187 kg/m2。
3 讨论 3.1 不同氮磷水平对生物量及冠层光谱反射率的影响本研究通过连续 5 年定位研究不同氮磷水平下不同抗旱类型冬小麦生物量及冠层光谱反射率，于不同生育时期随机选取大田样本，通过分析不同氮磷水平对冠层光谱反射率及生物量的影响，确立了不同生育期冬小麦生物量与冠层光谱反射率的定量关系，明确不同生育时期生物量与冠层光谱反射率在可见光波段呈现显著负相关，近红外波段呈显著正相关，短波红外波段呈显著负相关，拔节期冬小麦生物量与冠层光谱反射率间相关性较其他生育时期差，不同生育时期冬小麦生物量与 670 nm 及 930 nm 附近光谱反射率具有较好的相关性。所以，可以利用可见光及近红外波段冠层光谱反射率反映冬小麦在不同生育时期的生物量变化。
3.2 拔节期至成熟期生物量统一监测模型本研究结合前人对不同作物冠层光谱反射率及生物量的研究，基于冬小麦生物量对冠层光谱反射率的敏感波段，选择并优化不同类型植被指数，在连续多年大田实测数据的基础上，分析从冬小麦拔节期至成熟期 MSAVI、RTVI、MTVIⅡ、RVI、GNDVI 等植被指数与生物量的相关性，发现不同类型植被指数均与生物量具有极显著相关性 (P < 0.01)，且达中度相关水平，说明可以利用不同类型植被指数构建从拔节期至成熟期冬小麦生物量的统一监测模型，这一结果与前人研究结果一致[24,32]。但是由于冬小麦生物量在不同氮磷水平下、不同生育时期变化幅度较大，大田冠层光谱反射率容易受土壤背景状况及作物残茬影响，使不同植被指数在建立连续生育时期生物量统一监测模型时，样本数量过大，建模数据饱和，模型预测精度不高 (R2 = 0.569～0.642)，实测值与预测值间相对误差较大 (RE = 17.83%～24.07%)。鉴于此，本文将生育时期按时间序列分段，使建模样本分布更加合理，针对不同生育时期生物量状况，选择最佳植被指数，提高光谱反射率对生物量的敏感性，建立不同生育时期生物量分段监测模型，以提高监测模型的预测精度及验证精度。
3.3 不同生育时期生物量分段监测模型在不同生育时期，MSAVI、RTVI、MTVIⅡ、RVI、GNDVI 等植被指数与生物量达极显著相关性 (P < 0.01)，在不同生育时期均具有较高的相关系数 (r = 0.923～0.979)。不同生育时期生物量分段监测模型具有较高的预测精度 (R2 = 0.885～0.987) 和较小的估计标准误差 (SE 为 0.132～0.185)。通过不同年份独立数据对分段监测模型进行验证，大田实测值与模型预测值间具有较小的相对误差 (RE 为 7.12%～9.83%) 和均方根误差 (RMSE 为 0.111～0.214 kg/m2)。在拔节期、孕穗期、抽穗期、灌浆期和成熟期分别基于 GNDVI、RVI、MSAVI、RTVI 和 MTVIⅡ 等植被指数建立的监测模型具有较高的预测精度，并且具有较好的验证效果。不同生育时期生物量分段监测模型的预测精度和验证效果均较拔节期至成熟期统一监测模型有所改善。本文分段监测模型的建立与验证，均包括了不同生长季的不同类型冬小麦品种，所以该模型具有较好的年度间重演性和品种间的适用性。本文从时间尺度上将冬小麦按拔节期至成熟期划分，在不同生育期取样，使样本分布更加合理，同时可以避免建模数据的饱和性，对改善模型监测精度不失为一种较好的方法。
植被指数将不同波长范围的光谱反射率通过不同方式的运算组合，增强植被冠层的特征或细节。根据冬小麦不同生育时期的长势状况，选择最佳植被指数，建立生物量分段模型，充分利用不同生育时期植被指数特性。在拔节期，作物群体覆盖度较小，生物量相对较低，冠层光谱反射率易受土壤背景影响，而绿波段归一化植被指数 (GNDVI) 是对归一化植被指数 (NDVI) 的优化[33]，能有效降低冠层背景因素对冠层光谱反射率的影响，提高光谱反射率与生物量的相关性，故而能较好地监测该阶段冬小麦生物量。在孕穗期，生物量逐渐增加，但光谱反射率在一定程度上仍受来自土壤背景的影响，比值植被指数 (RVI) 能减少植被指数在植被覆盖度较低条件下光谱反射率受土壤背景的影响[34]。随着生育时期的延长，冬小麦生物量逐渐增加。在抽穗期，冠层郁闭，修正土壤调节植被指数 (MSAVI) 在降低土壤调整植被指数 (SAVI) 中土壤背景对冠层光谱反射率影响的同时，将近红外波段与红光波段结合，所以能更好地监测中度生物量水平下冬小麦群体[28]。在灌浆期，冬小麦植株各部分营养逐渐转向籽粒，该阶段生物量达一生中最大值，而红边三角植被指数 (RTVI) 在比值植被指数的基础上将其比例化，使其对作物群体冠层结构不敏感，同时保持对较高的生物量有较高的敏感性，所以 RTVI 能较好地监测该阶段的生物量[24]。在成熟期，冬小麦群体植株变黄，修正三角植被指数 Ⅱ (MTVIⅡ) 可充分降低光谱反射率对叶绿素变化的敏感性[29]，且对叶面积指数也有较高的敏感性，而叶面积指数与生物量又具有较好的相关性，所以 MTVIⅡ 能较好地监测该阶段生物量。
3.4 生物量高光谱遥感监测模型展望高光谱数据波段连续性强，信息量大，不同植被指数的产生及应用各具特点，如何筛选更为合理有效的植被指数，建立冬小麦生物量更加精确的监测模型，仍需不断探索研究。由于本试验长期定位于黄土高原半干旱气候区，供试小麦品种也是该区域内较为广泛应用的抗旱型品种，受试验条件局限，该模型在其他区域不同类型小麦品种、耕作措施、生态环境等条件下的预测精度，需要更为广泛的检验和完善。实现不同耕作措施、品种类型、生态环境等条件下，模型监测精度和适应范围的结合，促进冬小麦大田生产实时监测和动态调控。
4 结论1) 随着氮磷供应量的增加，冬小麦冠层光谱反射率在可见光波段显著降低 2.0%～5.0% (P < 0.05)，在近红外及短波红外波段均随氮磷供应量的增加显著增加 3.0%～21.0% (P < 0.05)，生物量与冠层光谱反射率在可见光波段呈负相关，在近红外波段呈正相关，在短红外波段呈负相关，生物量的敏感波段主要位于 670 nm 和 930 nm 附近。
2) 在拔节期、孕穗期、抽穗期、灌浆期、成熟期，冬小麦生物量分别与 GNDVI、RVI、MSAVI、RTVI、MTVIⅡ 呈较高的极显著相关，相关系数 (r) 分别为 0.959、0.964、0.977、0.971、0.979；基于 GNDVI、RVI、MSAVI、RTVI、MTVIⅡ 分别建立拔节期、孕穗期、抽穗期、灌浆期、成熟期冬小麦生物量监测模型，决定系数 (R2) 分别为 0.987、0.982、0.981、0.985、0.976；估计标准误差 (SE) 分别为 0.157、0.153、0.163、0.133、0.132；模型预测值与大田实测值间相对误差 (RE) 分别为 8.47%、7.12%、7.56%、8.21%、8.65%；均方根误差 (RMSE) 分别为 0.141、0.113、0.137、0.176、0.187。分段模型不仅具有较好的年度间重演性和品种间适用性，同时模型的预测精度和验证效果也较统一监测模型有所改善。
| [1] |
柏军华, 李少昆, 王克如, 等. 基于近地高光谱棉花生物量遥感估算模型[J].
作物学报, 2007, 33(2): 311–316.
Bai J H, Li S K, Wang K R, et al. Estimation models of cotton aboveground fresh biomass based on field hyperspectral remote sensing[J]. Acta Agronomica Sinica, 2007, 33(2): 311–316. |
| [2] |
李卫国, 赵春江, 王纪华, 等. 遥感和生长模型相结合的小麦长势监测研究现状与展望[J].
国土资源遥感, 2007, (2): 6–9.
Li W G, Zhao C J, Wang J H, et al. Research situation and prospects of wheat condition monitoring based on growth model and remote sensing[J]. Remote Sensing for Land &Resources, 2007, (2): 6–9. |
| [3] |
冯伟, 朱艳, 姚霞, 等. 小麦叶片色素含量的高光谱监测[J].
应用生态学报, 2008, 19(5): 992–999.
Feng W, Zhu Y, Yao X, et al. Monitoring of wheat leaf pigment concentration with hyperspectral remote sensing[J]. Chinese Journal of Applied Ecology, 2008, 19(5): 992–999. |
| [4] |
童庆禧, 郑兰芬, 王晋年, 等. 湿地植被成像光谱遥感研究[J].
遥感学报, 1997, 1(1): 50–57.
Tong Q X, Zheng L F, Wang J N, et al. Study on imaging spectrometer remote sensing information for wetland vegetation[J]. Journal of Remote Sensing, 1997, 1(1): 50–57. |
| [5] | Wessman A A, Aber J D, Peterson D L, et al. Remote sensing of canopy chemistry and nitrogen cycling in temperate forest ecosystems[J]. Nature, 1988, 335: 154–156. DOI:10.1038/335154a0 |
| [6] | Ian B S, Elizabeth P, Johanne B B. Impact of nitrogen and environmental conditions on corn as detected by hyperspectral reflectance[J]. Remote Sensing of Environment, 2002, 80: 213–224. |
| [7] | Casanova D, Epema G F, Goudriaan J. Monitoring rice reflectance at field level for estimating biomass and LAI[J]. Field Crops Research, 1998, 55: 83–92. |
| [8] | Lukina E, Stone M, Raun W. Estimating vegetation coverage in wheat suing digital images[J]. Journal of Plant Nutrition, 1999, 22(2): 341–350. DOI:10.1080/01904169909365631 |
| [9] | Thenkabail P S, Smith R B, Pauw E D. Hyperspectral vegetation indices and their relationships with agricultural crop characteristics[J]. Remote Sensing of Environment, 2000, 71(2): 158–182. DOI:10.1016/S0034-4257(99)00067-X |
| [10] | Gitelson A A, Kaufman Y J, Stark R, et al. Novel algorithms for remote estimation of vegetation fraction[J]. Remote Sensing of Environment, 2002, 80(1): 76–87. DOI:10.1016/S0034-4257(01)00289-9 |
| [11] | Hansen P M, Schjoerring J K. Reflectance measurement of canopy biomass and nitrogen statue in wheat crops using normalized difference vegetation indices and partial least squares regression[J]. Remote Sensing Environment, 2003, 86(4): 542–553. DOI:10.1016/S0034-4257(03)00131-7 |
| [12] | Mutanga O, Prins H H T, Skidmore A K, et al. Explaining grass-nutrient patterns in a savanna rangeland of southern Africa[J]. Journal of Biogeography, 2004, 31(5): 819–829. DOI:10.1111/jbi.2004.31.issue-5 |
| [13] | Nguyen H T, Lee B W. Assessment of rice leaf growth and nitrogen status by hyperspectral canopy reflectance and partial least square regression[J]. Europe Journal of Agronomic, 2006, 24(4): 349–356. DOI:10.1016/j.eja.2006.01.001 |
| [14] | Gitelson A A, Merzlyak M N. Signature analysis of leaf reflectance spectra: algorithm development for remote sensing[J]. Journal of Plant Physiology, 1996, 148(3-4): 494–500. |
| [15] | Haboudane D, Miller J R, Tremblay N, et al. Integrated narrow-band vegetation indices for prediction of crop chlorophyll content for application to precision agriculture[J]. Remote Sensing of Environment, 2002, 81(2): 416–426. |
| [16] | Penuelas J, Filella I, Gamon J A. Assessment of photosynthetic radiation-use efficiency with spectral reflectance[J]. New Phytologist, 1995, 131(3): 291–296. |
| [17] | Shibayama M, Akiyama T. Estimating grain yield of maturing rice canopies using high spectral resolution reflectance measurements[J]. Remote Sensing of Environment, 1991, 36(1): 45–53. |
| [18] |
王秀珍, 黄敬峰, 李云梅, 等. 水稻地上鲜生物量的高光谱遥感估算模型研究[J].
作物学报, 2003, 29(6): 815–821.
Wang X Z, Huang J F, Li Y M, et al. Study on hyperspectral remote sensing estimation models for the ground fresh biomass of rice[J]. Acta Agronomica Sinca, 2003, 29(6): 815–821. |
| [19] |
谭昌伟, 王纪华, 朱新开, 等. 基于 Landsat TM 影像的冬小麦拔节期主要长势参数遥感监测[J].
中国农业科学, 2011, 44(7): 1358–1366.
Tan C W, Wang J H, Zhu X K, et al. Monitoring main growth status parameters at jointing stage in winter wheat based on landsat TM images[J]. Scientia Agricultura Sinica, 2011, 44(7): 1358–1366. |
| [20] |
唐延林, 王秀珍, 王福民, 等. 农作物 LAI 和生物量的高光谱法测定[J].
西北农林科技大学学报(自然科学版), 2004, 32(11): 100–104.
Tang Y L, Wang X Z, Wang F M, et al. Study on the determination of LAI and biomass of crop by hyperspectral[J]. Journal of Northwest A&F University (Natural Science Edition), 2004, 32(11): 100–104. |
| [21] |
宋开山, 张柏, 李方, 等. 高光谱反射率与大豆叶面积及地上鲜生物量的相关分析[J].
农业工程学报, 2005, 21(1): 36–40.
Song K S, Zhang B, Li F, et al. Correlative analyses of hyperspectral reflectance with soybean LAI and aboveground biomass[J]. Transactions of the CSAE, 2005, 21(1): 36–40. |
| [22] |
王大成, 王纪华, 靳宁, 等. 用神经网络和高光谱植被指数估算小麦生物量[J].
农业工程学报, 2008, 24(增刊2): 196–201.
Wang D C, Wang J H, Jin N, et al. ANN-based wheat biomass estimation using canopy hyperspectral vegetation indices[J]. Transactions of the CSAE, 2008, 24(Supp.2): 196–201. |
| [23] |
冯伟, 朱艳, 姚霞, 等. 基于高光谱遥感的小麦叶干重和叶面积指数监测[J].
植物生态学报, 2009, 33(1): 34–44.
Feng W, Zhu Y, Yao X, et al. Monitoring leaf dry weight and leaf area index in wheat with hyperspectral remote sensing[J]. Chinese Journal of Plant Ecology, 2009, 33(1): 34–44. |
| [24] |
陈鹏飞, NicolasT, 王纪华, 等. 估测作物冠层生物量的新植被指数的研究[J].
光谱学与光谱分析, 2010, 30(2): 512–517.
Cheng P F, Nicolas T, Wang J H, et al. New index for crop canopy fresh biomass estimation[J]. Spectroscopy and Spectral Analysis, 2010, 30(2): 512–517. |
| [25] |
付元元, 王纪华, 杨贵军, 等. 应用波段深度分析和偏最小二乘回归的冬小麦生物量高光谱估算[J].
光谱学与光谱分析, 2013, 33(5): 1315–1319.
Fu Y Y, Wang J H, Yang G J, et al. Band depth analysis and partial least square regression based winter wheat biomass estimation using hyperspectral measurements[J]. Spectroscopy and Spectral Analysis, 2013, 33(5): 1315–1319. |
| [26] |
刘冰峰, 李军, 贺佳, 等. 基于高光谱植被指数的夏玉米地上干物质量估算模型研究[J].
农业机械学报, 2016, 47(3): 254–262.
Liu B F, Li J, He J, et al. Estimation models of above-ground dry matter accumulation of summer maize based on vegetation indexes of hyperspectral remote sensing[J]. Transactions of the Chinese Society for Agricultural Machinery, 2016, 47(3): 254–262. |
| [27] |
王圆圆, 李贵才, 张立军, 等. 利用偏最小二乘回归从冬小麦冠层光谱提取叶片含水量[J].
光谱学与光谱分析, 2010, 30(4): 1070–1074.
Wang Y Y, Li G C, Zhang L J, et al. Retrieval of leaf water content of winter wheat from canopy hyperspectral data using partial least square regression[J]. Spectroscopy and Spectral Analysis, 2010, 30(4): 1070–1074. |
| [28] | Rouse J W, Haas R H, Schell J A,et al. Monitoring vegetation systems in the Great Plains with ERTS [A]. Proceedings of 3rd Earth Resources Technology Satellite-1 Symposium, Greenbelt, NASA SP-351 [C]. Washington, DC, USA, 1974, 1: 309-317. |
| [29] | Haboudane D, Miller J R, Pattey E, et al. Hyperspectral vegetation indices and novel algorithms for predicting green LAI of crop canopies: Modeling and validation in the context of precision agriculture[J]. Remote Sensing of Environment, 2004, 90(3): 337–352. DOI:10.1016/j.rse.2003.12.013 |
| [30] | Pearson R L, Miller D L. Remote mapping of standing crop biomass for estimation of the productivity of the short-grass prairie [J]. Remote Sensing of Enriroment, Ⅷ, 1972, 45: 7-12. |
| [31] | Gitelson A A, Kaufman Y, Merzlyak M N. Use of a green channel in remote sensing of global vegetation from EOS-MODIS[J]. Remote Sensing Environment, 1996, 58(3): 289–298. DOI:10.1016/S0034-4257(96)00072-7 |
| [32] | Qi J, Chehbouni A, Huete A R, et al. A modified soil adjusted vegetation index[J]. Remote Sensing of Environment, 1994, 48(2): 119–126. DOI:10.1016/0034-4257(94)90134-1 |
| [33] | Wang F, Huang J, Tang Y, et al. New vegetation index and its application in estimating leaf area index of rice[J]. Rice Science, 2007, 14(3): 195–203. |
| [34] | Haboudane D, Tremblay N, Miller J R, et al. Remote estimation of crop chlorophyll content using spectral indices derived from hyperspectral data[J]. IEEE Transactions on Geoscience and Remote Sensing, 2008, 46(2): 423–437. DOI:10.1109/TGRS.2007.904836 |
