| 硫酸法处理高钛渣制取硫酸氧钛 |  [PDF全文] |
硫酸氧钛作为一种中间产物应用广泛。硫酸氧钛在酸性溶液中溶解性较好，可用于制取钛白；与H2O2能很好络合形成过氧钛酸[1]，从而制取超细钛材料；也可用于制取手术刀上的TiO2薄膜[2]；制取光催化性能良好的TiO2[3-4]；高效催化糠醛生产的催化剂[5]；脱砷沉淀剂[6]等。但是目前除用钛精矿制备硫酸氧钛外，其他制备方法研究较少。中国高钛渣产量巨大[7-11]，现有回收利用技术主要有硫酸浸出法[12-16]、盐酸浸出法[17-20]、碱熔盐法[21-22]、热还原法[23-25]。高钛渣主要用于生产钛白粉或钛合金，用于生产硫酸氧钛这种中间产物的研究较少。实验首先通过热力学数据计算，确定高钛渣转型成硫酸氧钛的可行性。然后以金红石型二氧化钛高钛渣为原料，采用硫酸法将高钛渣一步转型成硫酸氧钛，通过单因素实验确定较优的反应条件，为高钛渣的资源化利用提供一种新途径。
1 试验原料高钛渣取自阜新久星钛业公司；X射线荧光光谱（XRF）分析结果见表 1，X射线衍射（XRD）分析结果如图 1所示。结果表明：高钛渣中，Ti质量分数为57.43%，且含少量Cu，Fe，Ni，Sb等杂质；高钛渣中的钛以金红石型TiO2物相存在。
| 表 1 高钛渣的XRF分析结果 Table 1 XRF analysis results of high titanium slag |
 |
| 点击放大 |
 |
| 图 1 高钛残渣的XRD分析结果 Fig. 1 XRD analysis result of high titanium residue |
2 试验原理与方法
高钛渣中的二氧化钛与浓硫酸可能发生如下反应：
|
(1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) |
不同条件下的热力学计算反应平衡质量如图 2所示。图 2（a）的初始反应投入量为1 mol TiO2和2 mol浓H2SO4。由图 2（a）看出：若反应温度低100 ℃，反应平衡时产物质量为1 mol TiOSO4、1 mol H2O（l）、1 mol H2SO4（l），表明该过程为1 mol TiO2与1 mol H2SO4（l）反应生成了1 mol TiOSO4、1 mol H2O（l），剩余1 mol H2SO4（l）, 发生式（1）反应；若反应温度由100 ℃升到150 ℃，产物1 mol H2O（l）变成1 mol H2O（g），发生式（2）反应；若温度由300 ℃升到375 ℃，1 mol H2SO4（l）变成1 mol H2SO4（g），发生式（3）反应；若温度由375 ℃升到430 ℃，1 molH2SO4（g）变成1 mol SO3（g）和1 mol H2O（g），发生式（4）反应；当温度大于1 125 ℃，1 mol TiOSO4变成1 mol TiO2和1 mol SO3（g），发生式（5）反应。由此热力学计算得出：二氧化钛被浓硫酸转型成硫酸氧钛是可行的，但反应温度不宜高于375 ℃，以避免浓硫酸热分解生成SO3（g）；同理，图 2（b）为恒温350 ℃，向1 mol TiO2中加入不同量H2SO4（l）热力学理论计算，结果表明TiO2与浓硫酸反应的理论物质的量比为1∶1。
 |
| 图 2 平衡反应 Fig. 2 Equilibrium reaction |
实验时，用量筒取一定体积浓硫酸（95%~98%）于100 mL烧杯中，将烧杯置于电磁炉的石棉网上开始加热，待浓硫酸加热到设定温度，并保温2 min后。向烧杯中投入5 g高钛渣后盖上表面皿，反应一段时间后，物料结块。将产物块破碎成粉末，取2 g加入到盛有50 mL稀硫酸（2 mol/L）的烧杯中，水浴加热溶解，然后用电感耦合等离子光谱发射（ICP）法测定浸出液中钛元素浓度，此测定的钛浓度为可溶性硫酸氧钛浓度。而产物中总钛量或产物中钛质量分数的测定方法为：取产物和硫酸铵各1 g，混合加入到盛有10 mL浓硫酸（95%~98%）的烧杯中后盖上表面皿，将烧杯置于电磁炉的石棉网上煮沸溶解。待溶液清晰可见，不存在粉末样品时，停止加热。待溶液自然冷却下来，用蒸馏水稀释定容于1 000 mL容量瓶中。后用ICP测定溶液中钛元素浓度，此钛元素浓度为产物中总钛浓度，便可算出产物中钛质量分数。因此，硫酸氧钛产率计算公式如下为：
|
(6) |
式（6）中：α1为硫酸氧钛产率，%；v0为浸出液体积，L；c0为浸出液中钛质量浓度，g/L；m0为产物质量，g；x0为产物中钛质量分数，%。
3 结果与讨论 3.1 反应温度对硫酸氧钛产率的影响固定液固体积质量比5∶1，反应时间120 min，研究反应温度对硫酸氧钛产率的影响，试验结果如图 3所示。
 |
| 图 3 反应温度对硫酸氧钛产率的影响 Fig. 3 The effect of reaction temperature on the yield of titanyl sulfate |
由图 3看出：反应温度对高钛渣转型成硫酸氧钛有显著影响。随着反应温度的增加，硫酸氧钛的产率也随之上升。一般认为，温度影响浓硫酸分子运动速度，进而影响其与高钛渣的有效碰撞次数。反应温度越高，有效碰撞次数越多，硫酸氧钛产率越高。但考虑到浓硫酸沸腾热解[26]行为。因此，反应温度选取350 ℃较为合适。
3.2 反应时间对硫酸氧钛产率的影响固定液固体积质量比5∶1，反应温度350 ℃，研究反应时间对硫酸氧钛产率的影响，试验结果如图 4所示。
 |
| 图 4 反应时间对硫酸氧钛产率的影响 Fig. 4 The effect of reaction time on the yield of titanyl sulfate |
由图 4得出：反应时间越长，硫酸氧钛产率越高，且反应时间对高钛渣转型成硫酸氧钛行为影响较大。时间从30 min增大到150 min时，硫酸氧钛产率从20%增加到95%。但考虑到生产效率问题，反应时间为150 min较为合理。
3.3 液固体积质量比对硫酸氧钛产率的影响固定反应温度350 ℃，反应时长150 min，研究液固体积质量比对硫酸氧钛产率的影响，试验结果如图 5所示。
 |
| 图 5 液固体积质量比对硫酸氧钛产率的影响 Fig. 5 The influence of liquid-solid product mass ratio on the yield of titanyl sulfate |
由图 5可发现：随着液固体积质量比增大，硫酸氧钛产率开始逐步升高。但液固体积质量比大于3∶1时，硫酸氧钛产率基本稳定在95%。可能的原因是高钛渣与浓硫酸之间形成硫酸氧钛介质层。当高钛渣被转型生成的硫酸氧钛介质层完全包裹时，后续再向体系中增加浓硫酸，硫酸氧钛产率仍然不变。因此，确定液固体积质量比为3∶1。
3.4 产物分析采用X射线衍射（XRD）对高钛渣与较优条件下产物进行对比分析，如图 6所示。结果表明：高钛渣中金红石型TiO2在较优条件试验下，成功转型成硫酸氧钛。且渣中原有的金红石型TiO2特征峰，在转型后基本消失，产物仅检测到强烈的TiOSO4特征峰。表明转型程度较高，生成的硫酸氧钛晶型良好。
 |
| 图 6 高钛渣与产物硫酸氧钛XRD对比 Fig. 6 XRD comparison of high titanium slag and product titanyl sulfate |

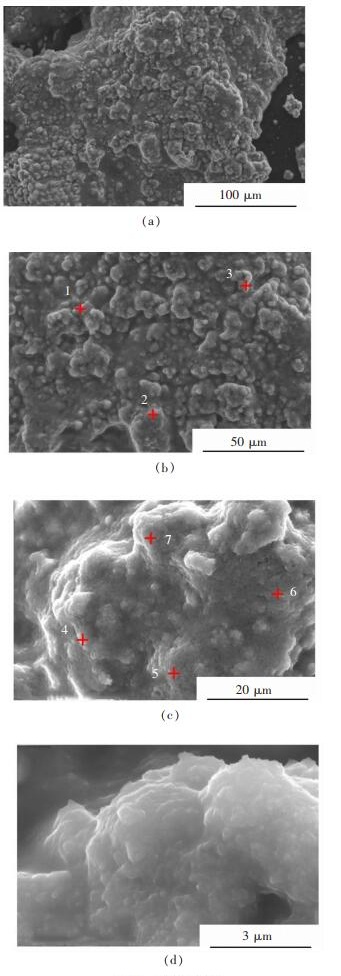

采用SEM对产物进行分析，结果如图 7所示。结果表明：产物硫酸氧钛外貌在图 7（a）、图 7（b）、图 7（c）低倍观测条件下，为团聚无特殊结构块状物，且表面凹凸不平，呈现多包隆起之势。而在图 7（d）高倍条件下观察，多包隆起为多层片状叠聚物。
 |
| 图 7 产物SEM Fig. 7 SEM of product |
采用EDS对产物进行分析，取点为图 7中7个标记点，获得结果如表 2所列。并对比分析TiOSO4，TiO2，高钛渣，产物中Ti，O，S元素含量，结果如表 3所列。发现产物与TiOSO4中元素含量相近，却与高钛渣和TiO2差异较大。因此，产物XRD，EDS分析结果，证实金红石型TiO2高钛渣确实被浓硫酸转型成硫酸氧钛。
| 表 2 产物EDS分析结果 Table 2 Product EDS analysis results |
 |
| 点击放大 |
| 表 3 各物质元素质量分数对比 Table 3 Theoretical calculation and elemental mass fraction of titanium slag |
 |
| 点击放大 |
4 结论
以高钛渣为原料，采用硫酸法一步转型制备硫酸氧钛，通过热力学分析和单因素条件试验研究，得出以下结论：
1）热力学计算表明：金红石型TiO2高钛渣与浓硫酸反应生成硫酸氧钛是可行的。反应温度一般不高于375 ℃，以避免浓硫酸热分解生成SO3（g）而带来的不利影响。
2）高钛渣与浓硫酸反应的单因素条件试验结果得出：在温度350 ℃、时间150 min、液固体积质量比3∶1条件下，硫酸氧钛产率可达95%。
3）采用XRD、SEM-EDS对产物硫酸氧钛检测表明：产物TiOSO4晶型良好，为多层片状叠聚物。
