2008, Vol. 22引用本文 |
| 云南某白钨矿浮选试验研究与生产实践 |  [PDF全文] |
云南某白钨矿开采多年，一直采用重选方法进行回收，即出窿矿石经碎矿后直接用摇床产出白钨精矿。经生产测定：其实收率较低，只有40 %~50 %，精矿中含硫达1.86 %。
为了提高实收率，最大限度地回收白钨矿，通过对该矿矿石性质及矿物成分进行分析，参照同类矿石国内外选矿处理的方法，认为对该矿采出矿石用浮选工艺进行处理更为合适。故而进行了浮选工艺处理该矿石的试验研究。并在此基础上对原工艺进行了生产工艺改造，取得了良好效果：白钨精矿品位达68.80 %，回收率达81.91 %。
1 矿石性质入选矿石为石英脉类型，有用矿物以白钨矿为主，另含有少量的方铅矿、黄铜矿、闪锌矿、黄铁矿、磁黄铁矿。脉石矿物以石英、方解石为主，其次为斜长石、萤石、绿帘石、阳起石、透闪石等。其原矿多元素分析结果如表 1所示。
| 表 1 原矿多元素分析结果 w/% |
 |
| 点击放大 |
矿样由云南某钨业公司取样并破碎至-10 mm后送至试验室，再经对辊机破碎至-2 mm，混匀缩分后作为选矿试验用矿样。
矿物中白钨矿的粒度主要分布在0.01~0.96 mm，-0.068 mm占63 %。
2 试验研究及结果 2.1 条件试验流程的确定从原矿多元素分析结果可知：该矿采出矿石中有回收价值的矿物为白钨矿。由于该白钨矿嵌布粒度较细，且含有部分硫化矿物，用重选法其产品含硫量严重超标且回收率较低，宜采用浮选法进行回收，而且在浮白钨之前应先脱硫。另外，通过对白钨嵌布粒度及原矿中矿物成分的分析，参照对比目前国内外白钨浮选的选矿工艺[1-3]，本试验采用731氧化石蜡皂常温浮选法，流程参照荡坪钨业有限公司宝山选厂浮选流程进行条件试验。目的在于确定磨矿细度、pH值、水玻璃用量、731氧化石蜡皂用量。粗选条件试验流程如图 1所示。
 |

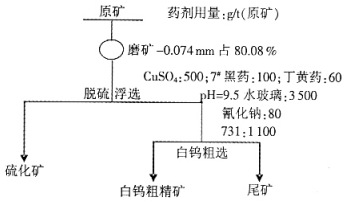

| 图 1 条件试验流程 |
2.2 条件试验 2.2.1 磨矿细度试验
为了考察在不同磨矿细度中WO3的回收情况，在其他条件相同的基础上对该矿样进行了磨矿细度试验。试验条件与试验结果见表 2。

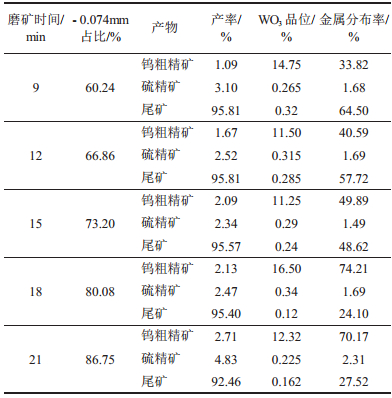

| 表 2 磨矿细度试验结果 |
 |
| 点击放大 |
从表 2结果可以看出：当磨矿细度为-0.074 mm占80.08 %时，其指标最好，钨粗精矿回收率为74.21 %，钨粗精矿品位为16.50 %。故选取磨矿细度为-0.074 mm占80.08 %，即磨矿18 min。
2.2.2 粗选水玻璃用量试验为了考察水玻璃的用量，在磨矿细度为-0.074mm占80.08 %及其他药剂条件相同的基础上，进行了粗选水玻璃用量试验，其用量分别为3 kg/t、3.5 kg/t、4.0 kg/t、4.5 kg/t。试验结果如表 3所示。

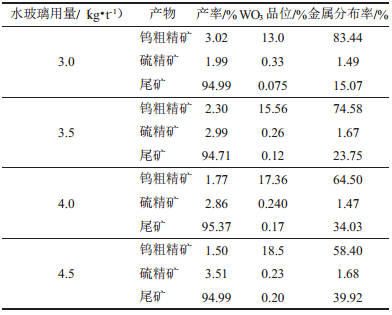

| 表 3 粗选水玻璃用量试验结果 |
 |
| 点击放大 |
从表 3结果可以看出：随着水玻璃用量的增加，其钨粗精矿品位上升，但其回收率下降，综合考虑，选取粗选水玻璃用量为3.5 kg/t左右，其浮选指标及浮选效果较好。
2.2.3 粗选731氧化石蜡皂用量试验试验固定磨矿细度为-0.074 mm占80.08 %，粗选水玻璃为3.5 kg/t，选用731氧化石蜡皂为浮选白钨的捕收剂，分别进行了用量为1 000 g/t、1 100 g/t、1 200 g/t、1 300 g/t的对比试验。其试验结果见表 4。

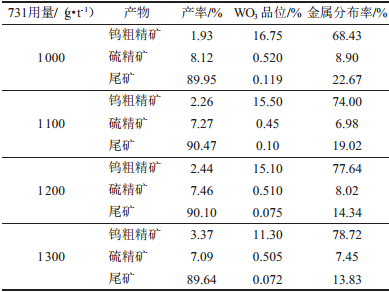

| 表 4 731氧化石蜡皂试验结果 |
 |
| 点击放大 |
从表 4结果可知：随着氧化石蜡皂用量的增加，回收率逐渐升高，但精矿品位有所下降。综合考虑，选取粗选731氧化石蜡皂以1 100~1 200 g/t为宜。
2.2.4 粗选pH值试验试验固定磨矿细度为-0.074 mm占80.08 %，粗选水玻璃用量为3.5 kg/t，粗选731氧化石蜡皂为1 200 g/t，分别进行了pH值为8.5、9.0、9.5、10.0试验。其试验结果见表 5。

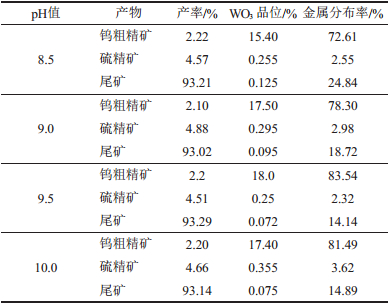

| 表 5 pH值试验结果 |
 |
| 点击放大 |
从表 5结果可知：在其他条件相同的情况下，粗选pH值为9.5时指标最好，其粗精矿品位为18 %，回收率为83.54 %。
2.2.5 精选试验精选流程采用脱硫后经一次粗选、一次扫选、三次精选的开路流程。精Ⅰ、精Ⅱ添加水玻璃，扫选加731氧化石蜡皂进行选别，其试验结果见表 6。

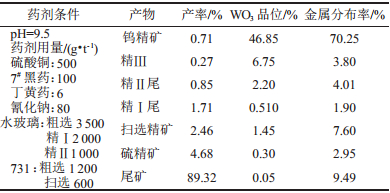

| 表 6 精选试验结果 |
 |
| 点击放大 |
从表 6可知：白钨粗选产品经三次精选，所获精矿品位达46.85 %，回收率为70.25 %。
2.2.6 闭路试验在综合条件开路试验的基础上进行优化闭路流程试验，试验流程如图 2所示，试验结果见表 7。
 |

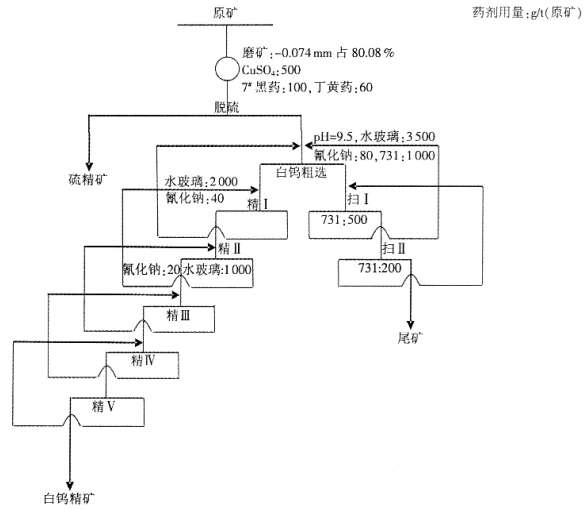

| 图 2 闭路试验流程 |

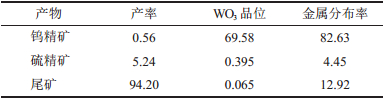

| 表 7 闭路试验结果 % |
 |
| 点击放大 |
3 生产实践
试验完毕后，该矿根据试验确定的工艺对原选矿工艺进行了改造。改造后的生产实践证明，对该矿采用浮选工艺进行处理是可行的，且取得了显著效果。改造后白钨精矿品位达68.80 %，回收率达81.91 %。改造后的生产指标结果见表 8。
| 表 8 工艺改造后的生产指标 % |
 |
| 点击放大 |
4 结语
(1) 云南某白钨矿采用浮选工艺处理，经磨矿脱硫浮选后，采用731氧化石蜡皂常温浮选回收白钨矿是可行的，且能获得比重选工艺更好的指标。
(2) 白钨粗选pH值应控制在9.5~10.0范围内。
(3) 水玻璃作为白钨浮选中的脉石抑制剂，应采用低模数水玻璃，水玻璃模数最好控制为2.0~2.4。
(4) 试验研究及生产实践表明，经一粗二扫五次精选的闭路流程可获得白钨精矿含WO3 68.80 %、回收率81.91 %的良好指标。
| [1] |
叶雪均. 白钨常温浮选工艺研究[J].
中国钨业, 1999, 14(5/6): 113–117.
|
| [2] |
叶雪均. 低品位白钨矿石浮选工艺研究[J].
中国钨业, 1999, 14(4): 18–21.
|
| [3] |
徐晓萍, 梁冬云, 喻连香, 等. 江西某大型白钨矿钨的选矿试验研究[J].
中国钨业, 2007, 22(2): 23–26.
|
