通过对压裂液滤失的文献调研及研究发现，国内外学者对具有造壁性的压裂液体系的滤失研究较多，其滤失量主要由受滤饼控制的滤失系数确定；而对于无造壁性的压裂液体系，其滤失特性及滤失控制机理不同，在这方面的研究还很少，使得压裂液的滤失研究不全面^[1-3]。

新型的缔合压裂液体系(GRF压裂液)是一种疏水缔合结构流体，在滤失控制方面，由于水不溶物含量极低而不具造壁性，而传统的理论认为压裂液的滤失受到压裂液黏度、地层流体压缩性和压裂液造壁性等3个因素的共同作用^[4-5]，恒不能描述该压裂液向地层作动态渗流的情况，因此对GRF压裂液的滤失特性进行研究是很有必要的。

1 GRF压裂液的滤失性能评价

GRF压裂液的滤失控制需要一定的空间，滤失时不会在介质表面形成滤饼，因此采用滤纸作为滤失介质来测定压裂液滤失量显然不合适。根据实际情况，采用岩芯作为滤失介质进行实验是准确有效的，所以设计一套适合此种压裂液的滤失量简易测定装置并建立一种准确可行的滤失测定方法对此类压裂液的滤失评价是很有意义的。

1.1 滤失量测定装置

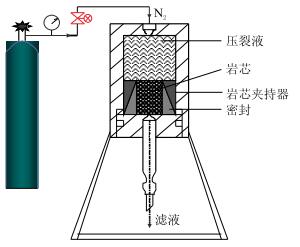

设计并制作了能够模拟储层压力和温度条件的压裂液滤失量测定装置，如图 1所示。主要组成为：一个可控制的压力源(氮气)、一个用镍铬合金制成、可承受30 MPa工作压力的压裂液容器、一套加热系统、一个岩芯夹持器以及一个合适的支架。压裂液容器有温度计插孔、耐油密封圈、用以支撑过滤介质的垫片以及用以控制滤液排放的、位于滤液排放管上的阀门。滤失装置可加热至200 ℃，并加20 MPa围压和12 MPa内压。

1.2 滤失性能评价方法 1.2.1 岩芯准备

岩芯前期处理，标准盐水测出液测渗透率K_a，统计好岩芯基础数据，放置备用。

1.2.2 实验测定

选取一定渗透率的岩芯作为滤失介质，采用上述实验仪器进行测定，该滤失测定仪的操作步骤同高温高压滤失仪相近：

(1)将岩芯放入岩芯夹持器中，加上环压到高于预测滤失压差1.5 MPa左右；(2)取350 mL压裂液装入密闭测试容器，开启加热装置，将压裂液加热到实验要求值；(3)用氮气在压裂液滤失介质两端造成要求的压差，打开阀门并在规定时间(1，4，9，16，25，36 min)记录滤出液的体积。

1.2.3 数据处理

将滤液体积对滤失时间平方根作图，初步按造壁滤失系数计算公式计算，但应注意的是，通过此方法测得的压裂液滤失系数是在特定的岩芯渗透率下得到的，这不能与高温高压滤失仪测得的数据混淆。

1.3 性能评价结果

实验评价了适合80 ℃的不同压裂液体系在几乎相同渗透率和孔隙度的岩芯中的滤失情况。

GRF压裂液：0.5%GRF-1H稠化剂+0.25%GRF-2辅剂+0.1%GRF-3稳定剂；

胍胶压裂液：0.4%胍胶原粉+0.1%温度稳定剂+0.2%破乳剂BZP-2+0.1%pH调节剂+0.4%交联剂CYB-100。

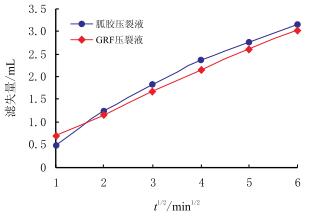

两种压裂液的滤失曲线见图 2。

数据处理后得到压裂液在岩芯特定渗透率下的滤失系数及初滤失量，可以评价压裂液滤失性能，岩芯相关数据及实验结果如表 1。

实验结果表明，在岩芯液测渗透率为0.49 mD、实验温度为80 ℃条件下，GRF压裂液虽然初滤失量偏大，但其滤失系数比胍胶压裂液的还小。

2 GRF压裂液滤失控制机理研究

性能评价表明GRF压裂液具有良好的滤失控制性能。然而GRF压裂液的滤失不受其造壁滤失系数控制，因此，压裂液的滤失控制因素应该是除滤饼、溶液的黏度、溶液压缩性之外的第三相。由于GRF压裂液具有优良的黏弹性，所以要研究该压裂液体系在储层中的滤失情况，首先就要清楚此类流体在孔隙介质中的渗流特征^[6-9]，并结合理论和实验研究，简要阐述GRF压裂液的滤失控制机理。

2.1 GRF压裂液黏弹性对其渗流阻力的影响

真实的储层岩芯由无数大小不等的孔隙和喉道构成，黏弹性流体在其中的流动为剪切-拉伸流动，因此GRF压裂液进入孔隙喉道时必须同时克服分子链流动和网状结构流动时产生的内摩擦力，而且网状结构在流过比自己小的孔喉时，还必须通过变形或拆散成更小的网状结构来通过，可以想见，其流动阻力将比常见的聚合物溶液的大^[10-12]。因此，设法通过实验来研究GRF压裂液的黏弹性对其在多孔介质中的渗流阻力的影响，可以为GRF压裂液的滤失控制机理提供理论和实验依据。

2.1.1 GRF压裂液的黏弹性测试

测试液体：1#样品：0.5%GRF-1H，基液黏度，129 mPa·s；2#样品：0.5%GRF-1H +0.25% GRF-2；基液黏度，132 mPa·s。

两种液体表观黏度基本相同，区别在于GRF-2的加入会大幅度提高溶液弹性。

松弛时间即流体在变形恢复过程中应力逐渐降低至最小所需的时间。引入松弛时间来表征GRF压裂液在流动时产生的黏弹效应大小，更能反映压裂液在孔隙介质中的黏弹性。松弛时间与剪切作用下的剪切速率、剪切应力、法向应力差存在如下关系式^[10-11]

$ {\theta _{{\rm{fL}}}} = \frac{1}{{2\gamma }}\frac{{{\tau _{11}}{\rm{ - }}{\tau _{22}}}}{{{\tau _{12}}}} $

(1)

式中：

$\mathop \theta \nolimits_{{\rm{fL}}} $-松弛时间，s；

$\gamma$-剪切速率，s$^{-1}$；

$\tau_{11}-\tau_{22}$-第一法向应力差，Pa；

$\tau_{12}$-剪切应力，Pa。

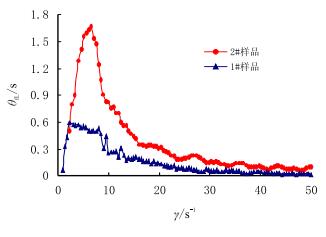

使用德国Themo公司的Haake RS6000流变仪，选用锥板测试系统，转子C60/1°Ti。利用变剪切模式，测定不同剪切速率下压裂液的第一法向应力差曲线(此处只模拟了在较低剪切速率下的情况)，根据式(1)可求得松弛时间随剪切速率的变化曲线(图 3)。

松弛时间计算结果表明：在很低的剪切速率下，随着剪切速率的增大，两组样品的松弛时间都有一段上升过程，而当剪切速率超过一个临界值，样品的松弛时间又随剪切速率的增大而不断减小；2#样品的松弛时间明显高于1#样品，这是由样品的黏弹性决定的，黏弹性越大，松弛时间越长。

2.1.2 GRF压裂液在岩芯中的流动阻力

假设地层标准盐水在岩芯中流度为λ_w，而GRF压裂液在岩芯中的流度为λ_p，所以GRF压裂液在岩芯中的流动阻力可以通过渗流阻抗R₀来表示^[12-13]

$ {{R}_{0}}=\frac{{{\lambda }_{\text{w}}}}{{{\lambda }_{\text{p}}}}=\frac{{{\left( {K}/{K\mu }\; \right)}_{\text{w}}}}{{{\left( {K}/{K\mu }\; \right)}_{\text{p}}}} $

(2)

式中：R₀-聚合物在岩芯中的渗流阻抗，无因次；

$\lambda_{\rm{w}}$-盐水的流度，D/(Pa·s)；

$\lambda_{\rm{p}}$-聚合物的流度，D/(Pa·s)；

$\lambda \text{=}{K}/{K\mu }$；

K-渗透率，mD；

$\mu$-黏度，mPa·s。

那么，根据理想的假设条件，采用达西公式可以推导出渗流阻抗的表达式

$ {R_0} = \frac{{{\rm{ }}{Q_{\rm{w}}}}}{{{\rm{ }}{Q_{\rm{p}}}}} \cdot \frac{{\Delta {\rm{ }}{p_{\rm{p}}}}}{{\Delta {\rm{ }}{p_{\rm{w}}}}} $

(3)

式中：

$Q_{\rm{w}}$-盐水流量，mL/min；

$Q_{\rm{p}}$-聚合物流量，mL/min；

$\Delta \mathop p\nolimits_{\rm{p}}$-驱替盐水时压降，MPa；

$\Delta \mathop p\nolimits_{\rm{w}}$-驱替聚合物时压降，MPa。

可以通过测定GRF压裂液流过岩芯时的压力变化情况来判定压裂液在岩芯中的流动阻力大小。

采用岩芯驱替装置，选取两组人造岩芯，在相近的渗透率和孔隙度下对比1#、2#GRF压裂液的流动情况，同时也考察了不同渗透率对GRF压裂液的流动影响。

实验方法：(1)在一定的流速下，用标准盐水驱替，直到压力稳定为止，记录液体体积、压力随时间的变化值；(2)更换液体，在指定流速下，用GRF压裂液驱替直至压力稳定为止，记录液体体积、压力随时间的变化值；

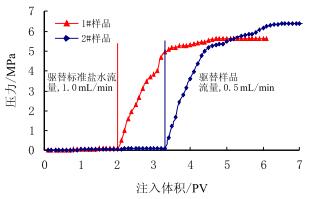

由于是在较低渗透率下的驱替实验，所以驱替时流速较低，图 4所示为1#、2#样品在恒定流速为0.5 mL/min、渗透率相近的岩芯中的渗流曲线。

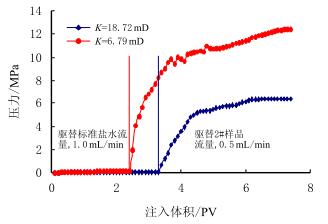

图 5所示为2#样品在恒定流速为0.5 mL/min、不同渗透率的岩芯中的渗流曲线。

岩芯基础数据及R₀计算结果见表 2。

2.1.3 实验小结

(1)结合GRF压裂液在岩芯中的渗流曲线和计算得到的渗流阻抗数据可以看出，只需注入很少的PV数，两组样品就能在岩芯中产生相当高的压力，从而建立很大的渗流阻抗R₀，并可达到100以上。

(2) 1#、2#液体基液黏度基本相同，因此黏度造成的渗流阻力基本相同，意味着两组液体在流过喉道时将经历相同的压力降，但由于2#样品松弛时间明显高于1#，通过孔隙喉道被挤压变形后，需要更长的时间来恢复形变，所以对2#样品的渗流阻力可想而知就更高了；因此GRF压裂液的黏弹性决定了压裂液松弛时间的长短，进而决定了压裂液在岩芯中流动受到的渗流阻抗的大小，即液体黏弹性越大，松弛时间越长，液体的渗流阻抗越大。

(3)对比同一种液体(2#样品)，岩芯渗透率越低，GRF压裂液在孔隙中的渗流阻抗越大，流动就越困难，并且建立有效渗流阻力所需的液体PV数也越小。

2.2 黏弹性控制滤失机理的提出

压裂液滤失性能反映的是地层条件下控制液体渗流的能力，GRF压裂液由于具有很好的黏弹性，使得其在多孔介质中渗流阻力高，由此看来，黏弹性的好坏对压裂液的滤失性能影响很大，所以这种无造壁性压裂液的滤失不应该仅仅由压裂液的黏度所控制，还可能与其黏弹性密切相关。

为了对GRF的滤失控制机理进一步研究，选取纯黏性的甘油与GRF压裂液对比，设计了实验方案：采用岩芯滤失仪测定GRF压裂液、甘油(纯黏性)在岩芯中的滤失情况，探讨两种流体的滤失性能。

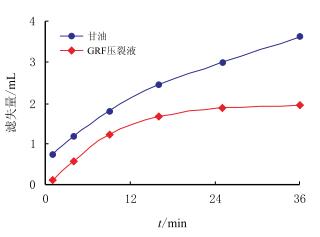

在温度为20 ℃、滤失压差3.5 MPa下分别测定两种液体的滤失情况，记录时间和对应的滤失量。滤失曲线如图 6。

从图 6中可以看出，甘油黏度很高但不具有黏弹性，滤失量随时间变化增加的速率很快；而GRF压裂液黏度较甘油低，但滤失一段时间后滤失量增长很缓慢，说明滤失性能好。

对实验数据处理后得到的实验结果见表 3。

对比两组实验结果可知，压裂液黏度控制滤失这一观点对于GRF压裂液的滤失控制不实用，相反，实验研究表明，压裂液的滤失在很大程度上受其黏弹性控制，这就提出了GRF压裂 液黏弹性控制滤失的机理。

3 结论

(1) 提出了一种新型缔合压裂液(GRF压裂液)的滤失控制研究思路及研究方法，并对其滤失特性进行了初步的研究。

(2) 通过分析GRF压裂液滤失现象，设计并制作了适合此类压裂液滤失量测定的简易装置，并确定了滤失测定方法，利用此装置对GRF压裂液进行了滤失性能评价，结果表明GRF压裂液滤失性能良好。

(3) GRF由于具有优良的黏弹性，在岩芯孔隙中渗流时发生黏弹性响应，只要部分液体就能建立有效的渗流阻抗R₀，并且黏弹性越强、岩芯渗透率越低，R₀就越大，压裂液渗流越困难。

(4) 通过对比具有不同表观黏度和黏弹性液体的滤失性能，并结合对GRF压裂液在岩芯中的渗流实验，可知黏弹性是GRF压裂液滤失控制的最主要因素，由此提出了GRF压裂液黏弹性控制滤失的理论。
