沉积盆地中, 岩石作为孔隙弹性介质^[1], 其外部载荷受岩石骨架和孔隙流体共同影响, 这两者的合力即为有效应力。基于此, TERZAGHI^[2]提出了著名的有效应力概念, 定义有效应力(σ′)为岩石所承受的总应力(σ)与孔隙压力(P_f)的差值, 即σ′=σ-P_f, 但该公式仅适用于未固结岩石或松散沉积物。

对于中等及强固结岩石, 考虑到颗粒支撑岩石内部存在较强的压实及胶结作用^[3], 孔隙流体实际上未完全承担全部地层压力。因此, BIOT^[4]提出了Biot理论(又称有效应力理论)公式, 该公式在TERZAGHI提出的公式基础上进行了修正, 定义有效应力σ′=σ-αP_f, 其中, α被称为Biot系数或有效应力系数, 其取值范围在0~1.0, 定义为静态孔隙空间变形量与岩石总体积变化量的比值^[5]。前人研究表明, Biot理论不仅适用于沉积岩体, 也适用于孔隙度低于1%的结晶岩体, 因此具有广阔的适用空间^[6]。对于强固结致密岩石而言, 其α通常较小;随着岩石固结程度的降低, 其α逐渐增加;当岩石固结程度非常低或内部结构极为松散时, α接近1.0, 此时Biot理论公式中的σ和Terzaghi公式中的σ相同。

由Biot理论公式可以看出, Biot系数主要用于权衡地层压力对岩石有效应力的影响程度, 是控制地层岩石变形及流体渗流的内在因素。该参数是地震反演、压裂设计、出砂趋势预测、储层应力敏感性研究、井眼轨迹优化及井壁稳定性分析的重要输入参数^[7], 在油气勘探、开发中均具有重要应用价值。

Biot系数可通过设计三轴实验测试方法获得^[8]。具体方法为:首先保持岩石孔隙压力不变, 逐渐增加围压, 求得岩石体积压缩系数(C_b);然后, 在“不封套”条件下, 将围压和孔压同时以相同的速率增加。此时, 岩石孔隙压力与外部压力始终相等, 岩石的变形完全由颗粒引起, 求得岩石颗粒压缩系数(C_s)。最终, 岩石α可以表示为α=1-C_s/C_b。

该实验方法虽然可以较为准确地获得岩石Biot系数, 但存在费用高昂且数据离散的缺陷^[9]。基于该问题, 很多学者试图利用岩石物性参数及声学参数等完成对岩石Biot系数的预测^[10-11], 取得了一些重要成果, 但均存在一定问题, 例如在利用物性参数如孔隙度预测岩石Biot系数时, 所考虑的参数较少^[10]。对于致密砂岩来说, Biot系数的降低机制除受压实减孔影响外, 还受强胶结作用的影响, Biot系数变化幅度较大(0.1~0.9) , 因而单依靠孔隙度对致密砂岩Biot系数进行预测, 可靠度相对较低^[10];而利用声学参数预测岩石Biot系数虽然考虑的因素较为全面, 但仅代表一种动态结果, 与静态结果间具有一定差异, 需要进行相应校正^[10]。同时, 对于同一岩性地层, 其中矿物组分、微组构及微裂缝发育程度均存在一定差异, 因此声学预测方法中定义岩石基质矿物参数为一定值的假设^[12], 会使预测误差进一步扩大。

基于以上方法存在的不足, 本文以含气海陆过渡相致密砂岩储层为研究对象, 提出了一种新的Biot系数预测方法, 即利用自适应方法提取地层干岩石模量及基质矿物模量参数, 综合考虑孔隙度及静态力学参数对致密砂岩Biot系数的影响。我们将该方法获得的Biot系数预测结果与常规方法进行对比, 证明了该方法的有效性。

1 致密砂岩Biot系数常规预测方法 1.1 利用孔隙度预测岩石Biot系数(方法1)

前人提出多种利用孔隙度(φ)预测砂岩Biot系数的方法, 对于未固结砂岩, 可以利用经验公式(1) ^[10];而对于强固结致密砂岩, 往往采用经验公式(2) ^[11]。从公式(1) 和公式(2) 均可看出, 砂岩α随φ的增加而增加。对于致密砂岩((2) 式), 当其孔隙度从0增加到10%时, 相应岩石α从0增加到0.33, 致密砂岩具有α较低的特征。

$\alpha =\frac{-184.05}{1+\left( \frac{\exp \varphi +0.5646}{0.09425} \right)}+0.99494~$

(1)

$\alpha =1-{{\left( 1-\varphi \right)}^{3.8}}$

(2)

1.2 利用声学参数预测岩石动态Biot系数(方法2)

利用声学参数预测岩石动态Biot系数的方法主要基于岩石和其中颗粒间压缩性的关系得来^[13]。由于α=1-C_s/C_b, 因此, 岩石的α还可以表示为公式(3) 。公式(3) 中的各参数可以利用纵、横波波速进行计算, 见文献^[9]和文献^[14], 此时α计算结果为动态值。当K_d及K_o为静态值时, 所计算α结果为静态值^[14]。

$\alpha =1-\frac{{{K}_{d}}}{{{K}_{o}}}~$

(3)

式中:K_d为干岩石体积模量, 单位为GPa;K_o为基质矿物体积模量, 单位为GPa。

同时, 岩石动态α还可以根据公式(4) 进行计算^[15]。

$\alpha =1-\frac{\rho }{{{\rho }_{m}}~}\cdot \frac{3/\Delta {{t}_{c}}^{2}-4/\Delta {{t}_{s}}^{2}}{3/\Delta {{t}_{mc}}^{2}-4/\Delta {{t}_{ms}}^{2}}$

(4)

式中:ρ和ρ_m分别为岩石密度及岩石骨架密度, 单位为g/cm³;Δt_c和Δt_s分别为岩石纵波时差及横波时差, 单位μs/m;Δt_mc及Δt_ms分别为岩石骨架的纵波时差和横波时差, 单位为μs/m。公式(4) 中, 岩石骨架参数ρ_m, Δt_mc及Δt_ms往往取常数。对于本文所研究的致密砂岩来说, 其骨架为石英矿物, 因而ρ_m取2.65 g/cm³, Δt_mc取182 μs/m, Δt_ms取289 μs/m。

1.3 考虑孔隙空间变形的Biot系数预测方法(方法3)

考虑孔隙空间变形的α预测方法主要基于Biot-Gassmann方程, 由于Biot-Gassmann方程是一个基于Biot理论的修正中-低频近似方程, 可用于地震及测井解释^[16]。当考虑孔隙空间时^[17], 多孔介质中纵波波速v_P和横波波速v_S分别满足公式(5) 和公式(6) 。

$\rho {{v}_{P}}^{2}={{K}_{p}}+{{K}_{s}}+4{{\mu }_{s}}/3$

(5)

$\rho {{v}_{S}}^{2}={{\mu }_{s}}$

(6)

式中:K_p为孔隙空间体积模量, 单位为GPa;μ_s为含流体岩石剪切模量, 单位为GPa。

将公式(5) 和公式(6) 作比可得:

$\frac{{{v}_{P}}^{2}}{{{v}_{S}}^{2}}~~=\frac{{{K}_{p}}}{{{\mu }_{s}}}~~+\frac{{{K}_{s}}}{{{\mu }_{s}}}~~+\frac{4}{3}$

(7)

根据Biot理论, 孔隙空间体积模量K_p可近似表示为^[7]:

${{K}_{p}}=\frac{{{\alpha }^{2}}}{\frac{\alpha -\varphi }{{{K}_{o}}}~}~+\frac{\varphi }{{{K}_{f}}}~$

(8)

式中:K_f为流体体积模量, 单位为GPa。

根据公式(7) 和公式(8) 即可求取地层岩石α, 同时可以看出, 由于考虑了K_f, 因此α不仅与岩石骨架参数有关, 而且与岩石中所含流体组分性质相关。由于公式(8) 中的K_s, μ_s及K_o参数均为静态值, 因而该方法最终所求得的α亦为静态结果。

2 自适应方法预测致密砂岩Biot系数

利用自适应方法提取致密砂岩地层静态干岩石体积模量(K_d)及基质矿物体积模量(K_o)^[18], 进而利用(3) 式完成地层岩石α的预测。

首先, 引入干岩样泊松比σ_d, 并定义Y:

$Y=\frac{3(1-{{\sigma }_{d}})}{1+{{\sigma }_{d}}}$

(9)

对于致密砂岩而言, 参考本文研究区致密砂岩干岩样三轴实验测试结果, σ_d取值范围定义为0.10~0.25。

将Biot系数α引入Gassman-Biot-Geertsma方程, 得到关于α的一元二次表达式^[19]:

$\begin{align} & \left( Y-1 \right){{\alpha }^{2}}+\left[ Y\varphi \left( \frac{{{K}_{o}}~}{{{K}_{f}}}~-1 \right)-Y+\frac{M}{{{K}_{o}}} \right]~\alpha - \\ & \varphi \left( Y-\frac{M}{{{K}_{o}}} \right)\left( \frac{{{K}_{o}}~}{{{K}_{f}}}~-1 \right)=0 \\ \end{align}$

(10)

其中,

$M=Y{{K}_{d}}+\frac{{{\alpha }^{2}}}{\frac{\alpha -\varphi }{{{K}_{o}}}+\frac{\varphi }{{{K}_{f}}}}$

(11)

由于待定参数较多, 先利用公式(4) 确定动态α。在上述σ_d定义取值区间内不断调整σ_d及K_o, 利用公式(10) 及测试数据对K_d进行计算, 将计算结果代入公式(12) , 完成岩石K_s的计算。将K_s计算结果与实测静态结果进行对比, 确定两者误差最小条件下的σ_d及K_o, 进而确定岩石K_d。可以看出, 该方法所确定的K_o及K_d均为静态值;同时, 计算结果K_d与K_o之间具有一定对应关系。将利用自适应方法获得的岩石K_o及K_d代入公式(3) , 从而获得地层岩石静态α。

${{K}_{s}}={{K}_{d}}+\frac{\left( 1-\frac{{{K}_{d}}}{{{K}_{o}}^{2}} \right)~}{\frac{\varphi }{{{K}_{f}}}~+\frac{1-\varphi }{{{K}_{o}}}-\frac{{{K}_{d}}}{{{K}_{o}}^{2}}}~$

(12)

式中:K_s为含流体岩石体积模量, 单位为GPa。

3 实例分析 3.1 研究区概述

研究区位于沁水盆地南部樊庄区块煤层气井区, 目前以开发二叠系山西组煤层气(3号煤)为主。老井复查及气测录井资料显示, 该地区太原组、山西组及下石盒子组致密砂岩地层气测异常普遍, 具有巨大的致密气勘探、开发潜力。本文研究数据取自研究区10口单井(垂直井)的山西组及太原组地层, 地层埋深在500~800 m。对各单井岩心进行观察, 结合岩性归位后的测井资料提取致密砂岩物性及声学参数。所提取样本数N共计85组, 研究区致密砂岩静态模量参数与其它物理参数间的关系如图 1所示。图 1中, K_s和μ_s为实验校正后的静态结果。

从图 1可以看出, 目的层致密砂岩物性较差, 孔隙度分布在2.20%~4.75%, 密度分布在2.54~2.72 g/cm³, 具有明显的低孔、致密特征。该致密砂岩K_s主要分布在25~50 GPa, μ_s主要分布在10~30 GPa。这两个参数与岩石孔隙度均具有较好的负相关性, 而与岩石密度、v_P及v_S具有较好的正相关性。在岩石孔隙度φ＜4.2%时, K_s和μ_s降低幅度较大, 之后逐渐变缓。对应密度曲线中, 当岩石密度ρ＜2.67 g/cm³时, 岩石K_s和μ_s增加幅度较小, 之后增加幅度逐渐放大。

整体来看, 目的层致密砂岩可划分为两段:①φ＞4.2%, ρ＜2.67 g/cm³, v_P＜4.5 km/s, v_S＜2.2 km/s，这类致密砂岩具有相对较好的物性(孔隙度), 所占比例较大, 地层岩石K_s和μ_s变化幅度较小;②φ＜4.2%, ρ＞2.67 g/cm³, v_P＞4.5 km/s, v_S＞2.2 km/s，这类致密砂岩具有相对较差的物性(孔隙度), 被泥质等基质矿物严重充填, 其在地层中所占比例较小, 地层岩石K_s和μ_s变化幅度较大。

3.2 自适应方法参数提取结果分析

利用本文方法提取了85组致密砂岩样本的K_o及K_d, 所提取致密砂岩地层K_d及K_o与纵波速度v_P的关系如图 2所示。从图 2可以看出, 各组致密砂岩的K_o及K_d与v_P均具有较好的正相关性, 同时, K_o＞K_d。各组致密砂岩的K_o主要分布在25.9~50.9 GPa, 平均值为35.0 GPa;K_d主要分布在20.1~53.0 GPa, 平均值为29.0 GPa。

利用所提取的致密砂岩的K_o和K_d(图 2)及公式(3) 可以求取各组岩石相应α静态值, 结果如图 3所示。从图 3中可以看出, 所求取的85组致密砂岩的α与岩石孔隙度间具有非常好的正相关性, 在岩石孔隙度从2.20%增加到4.75%的过程中, 相应地层岩石的α从0.100增加到了0.224。由于目的层致密砂岩整体物性特征差异不大, 因而所求取的地层α变化亦不大, 这85组致密砂岩的φ平均值为4.11%, α平均值为0.179。

该致密砂岩α较低的原因与其所经历的强压实及胶结作用有关^[20]。图 4为Z1井致密砂岩(岩屑石英砂岩)显微图像, 可以看出, 其颗粒间多呈凹凸接触, 压实特征显著。所研究目的层致密砂岩中胶结物组分以硅质、钙质和绿泥石最为常见。硅质胶结物主要呈次生加大边、粒状自生石英和微晶-隐晶质玉髓3种形式产出; 钙质胶结物则呈泥晶、细粒状和连生结构3种形式产出;自生绿泥石多呈薄膜状, 多分布在碎屑颗粒周围, 应属成岩作用早期产物;自生高岭石多呈书册状或片状。这些充填组分及特征表明该区致密砂岩经历了强胶结作用。

从前人获得的一些致密砂岩(φ＜10.00%)及常规砂岩(φ＞10.00%)α取值实验结果^[21-25](表 1)可以看出, 第1~11组致密砂岩的φ主要分布在0.70%~7.70%, 平均值为4.26%;相应α主要分布在0.172~0.390, 平均值为0.242。第12~24组常规砂岩的φ主要分布在10.20%~20.10%, 平均值为15.20%;相应α主要分布在0.375~0.900, 平均值为0.637。中孔常规砂岩的φ和α均明显大于致密砂岩。

表 1中第1~11组致密砂岩的φ和α平均值与本文致密砂岩相差不大。将本文致密砂岩的φ和α与表 1中的结果进行相关性分析, 结果如图 5所示。从图 5可以看出, 本文数据与前人给出的数据变化趋势极为一致。向下延长这条拟合线(图 5)会经过坐标原点(0, 0) , 此时, 地层岩石孔隙度为0, 相应岩石的α和Biot理论公式中P_f均为0, 地层岩石有效应力(σ′)等于总应力σ。这些特征均能在一定程度上表明, 本文所计算的研究区致密砂岩Biot系数可靠, 所提出的方法有效可行。

3.3 Biot系数预测结果方法对比

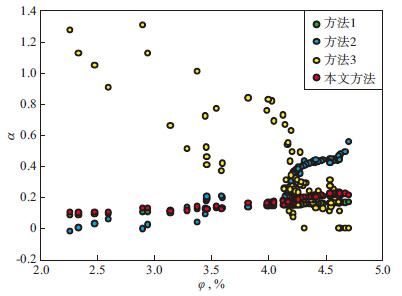

将本文所提出方法分别与前述孔隙度方法(方法1) 、声学参数方法(方法2) 及考虑孔隙空间变形方法(方法3) 进行对比。采用4种方法计算得到的研究区致密砂岩α值与孔隙度间关系见图 6。其中, 方法1采用公式(2) 计算, 方法2采用公式(4) 计算。

从图 6中可以看出, 采用方法1，方法2和本文方法所计算的α均随孔隙度的增加而增加, 与实际情况相符。但采用方法3所计算的α随孔隙度的增加而降低, 部分α＞1, 与实际情况明显不符;当φ＜4.20%时该方法预测误差较大, 当φ＞4.20%时, 预测误差略小, 但所计算的α离散度较大, 表明该方法应慎用。

当致密砂岩φ＜4.20%时, 采用方法1，方法2和本文方法计算获得的α差别较小(图 6), 但采用本文方法的计算结果略大于采用方法1的计算结果, 而采用方法1的计算结果略大于采用方法2的计算结果。当岩石φ＞4.20%时, 采用方法1，方法2和本文方法计算获得的α差别相对较大, 此时, 采用方法2计算的α最大, 采用本文方法的结果次之, 采用方法1的结果最小。

整体来看, 由于目的层致密砂岩物性变化较小, 所计算的α应具有较小的离散度。因此, 利用本文方法所计算的α最为合理。采用方法1和方法2计算的致密砂岩α值虽然具有一定误差, 但与采用本文方法计算的α具有较好的对应关系(图 7)。这一结果表明当采用方法1和方法2预测研究区致密砂岩α时, 可以利用该转换关系进行校正, 从而减小其预测误差。

4 结论

1) 以海陆过渡相致密砂岩储层为例, 提出基于自适应方法的Biot系数预测方法。提取的致密砂岩储层K_o主要分布在25.9~50.9 GPa, 平均值为35.0 GPa;K_d主要分布在20.1~53.0 GPa, 平均值为29.0 GPa;α平均值为0.179。α 值较低的原因与致密砂岩所经历的强压实及胶结作用有关。

2) 将本文方法分别与孔隙度方法、声学参数方法及考虑孔隙空间变形方法进行了对比。结果表明, 考虑孔隙空间变形方法在致密砂岩孔隙度φ＜4.20%时误差较大;当孔隙度φ＞4.20%时, 计算的α具有一定的离散度, 因此该方法应慎用。 对于另外两种方法(孔隙度方法和声学参数方法), 当孔隙度φ＜4.20%时, 采用这两种方法与采用本文方法计算获得的α差别较小;当孔隙度φ＞4.20%时, 采用声学参数方法计算的α值最大, 采用本文方法的结果次之, 采用孔隙度方法的结果最小。

3) 采用孔隙度和声学参数方法计算的α与采用本文方法的结果之间具有较好的对应关系, 该关系可以用于α的校正。
