在高超声速乘波飞行器飞行过程中，由于气体粘性滞止和激波压缩作用，存在强烈的气动加热现象，飞行器表面温度急剧升高。较高的温度会降低飞行器材料强度和结构承载能力，致使结构发生热变形，影响飞行安全。因此，准确预测乘波飞行器表面受热情形，为热防护系统设计提供必要参考，是乘波飞行器工程应用中的关键技术之一。
吕红庆[1]、周印佳[2]、刘建霞[3]等分别采用工程算法和数值计算方法对设计工况下乘波体表面热流密度及分布进行了分析；Liu[4]等采用风洞试验和数值计算方法研究了钝化乘波体在不同迎角和侧滑角下的表面热流分布特征。但以上研究主要在量热完全气体假设下进行，并不能真实反映飞行环境下乘波体表面受热情形。在真实飞行环境中，激波后的空气在高温条件下将发生一系列化学反应，使普通空气变成一种复杂的流体介质，强烈改变飞行器扰流的物理特征及气动力/热特性[5-8]。从20世纪90年代开始，关于高温真实气体效应和气动热环境的分析研究就有了较大发展，但研究对象多是再入飞行器之类的大钝头低升阻比构型[9-13]，关于乘波体这种高升阻比气动布局的研究文献则较为少见。Inger[14-15]在化学非平衡假设下研究了不同壁面催化条件下的乘波体表面热流分布。Starkey[16]在壁面完全催化条件下对乘波体壁面热流分布和辐射平衡温度进行了分析研究。曾卫刚[17]采用化学平衡气体模型对乘波体驻点及下壁面中线上的热流分布进行了数值分析。总体而言，由于试验难度较大且相关设备缺乏，当前的乘波布局高超声速真实气体效应气动加热研究多以数值计算为主，相关试验验证工作在公开文献中尚未见到。
本文以锥导乘波体为研究对象，在高焓激波风洞中开展了高超声速非平衡流动气动加热试验，采用化学非平衡气体假设对试验结果进行了数值验证，对不同迎角和侧滑角下乘波体表面热流分布特征进行了研究。
1 试验方法 1.1 试验模型设计在来流马赫数Ma=15、迎角α=0°、飞行高度H=50km的设计条件下，依照文献[18]的方法，设计得到具有尖锐前缘的乘波构型。构型全长5m。基于防热考虑，乘波体钝化直径为2cm。图 1为钝化后的乘波体飞行器气动布局方案。
|

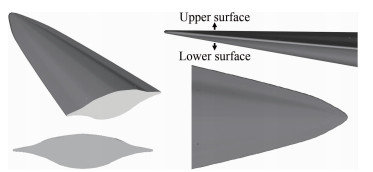

| 图 1 乘波体气动布局 Fig.1 Aerodynamic configuration of the waverider |
按照1:3的比例进行模型缩比，截取缩比后的模型前段作为试验模型。模型采用超硬铝材料制成，全长495mm，宽360mm，尾部高度87mm。试验模型及在风洞中的安装情形如图 2所示。
|

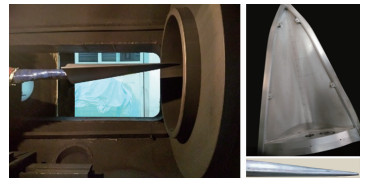

| 图 2 模型及风洞安装 Fig.2 Test model and installation in JF-10 |
采用同轴热电偶进行热流测量，测点布置如图 3所示。在前缘线(l1)上布置15个测点(含头部测点)；在下壁面中线(z1)上布置16个测点(含头部测点)；在下壁面距驻点144mm的x1截面上展向布置3个测点(含前缘线上的点)，距驻点203mm的x2截面上展向布置5个测点(含前缘线上的点)，距驻点262mm的x3截面上展向布置7个测点(含前缘线上的点)，共42个测点。
|
| 图 3 传感器安装示意图 Fig.3 Sensors installation diagram |
试验在中国科学院力学研究所的JF-10氢氧爆轰驱动高焓激波风洞中进行(风洞结构如图 4所示)。该风洞采用驱动段爆轰波后产生的高温、高压气体作为驱动气体，可以获得兼具高总焓、高总压的试验气流，具备模拟高空真实气体效应的能力。锥形喷管扩张段半锥角7.1°，喉道直径11mm，喷管出口直径500mm，流场中心均匀区直径约400mm；气流总焓18.2MJ/kg，总温8200K，喷管出口气流参数见表 1 (组分浓度以质量分数描述)。实验工况为迎角α=0°、4°、6°，侧滑角β=4°。
|

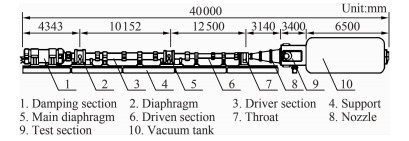

| 图 4 JF-10高焓激波风洞结构示意图 Fig.4 JF-10 high enthalpy shock wave tunnel |
| Parameters | Value |
| Ma | 11.6 |
| p/Pa | 118 |
| T/K | 436 |
| cN | 0 |
| cO | 0.1588 |
| cN2 | 0.7454 |
| cO2 | 0.0528 |
| cNO | 0.0430 |
| cNO+ | 0 |
| ce- | 0 |
采用课题组自有程序进行数值计算。三维化学非平衡流动控制方程如下[19]：
(1)
式中，Q为守恒变量；F, G, H为对流项；Fv, Gv, Hv为粘性项；Re为雷诺数；W为化学反应源项。其中，
(2)
式中，ρi表示组分i的密度，而wi表示组分i的化学反应源项；ρ为总密度；u, v, w表示3个方向上的速度分量；E为总内能。
对于化学非平衡流动，其表面热流通常由两部分组成，即传导热流和组分扩散热流：
(3)
其中，qw为热流密度，T表示流场温度，N表示组分数，ci表示各组分质量分数；Di和hi分别表示组分i的扩散系数和焓值。
采用7组分(O2, N2, NO, O, N, NO+, e-)空气化学反应进行化学非平衡气动热数值计算。化学动力学模型选用Gupta空气化学反应模型[20]。壁面条件为完全催化等温壁面(Tw=300K)，远场为自由来流条件，出口条件采用数值外插得到，对称面则采用对称边界条件。计算网格采用六面体结构网格，半模网格单元数约为1100万，第一层网格对应的网格雷诺数Recell＜5。图 5为壁面网格和头部网格细节。
|

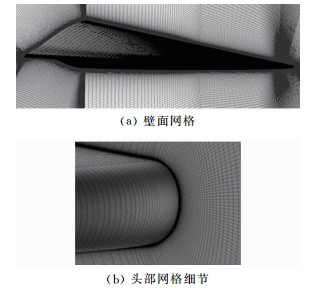

| 图 5 计算网格 Fig.5 Computational grids |
乘波体表面热流测量和计算结果分别以图 6~10、13~17中的离散点和曲线表示(试验中个别线路损坏，部分测点无数据)。从结果来看，两者吻合较好，整体趋势一致，计算结果可以作为试验数据分析的有效补充和验证。
|
| 图 6 不同迎角时前缘线热流分布 Fig.6 The aero-heating distribution along the leading edge at different attack angles |
|
| 图 7 不同迎角时下壁面中线热流分布 Fig.7 The aero-heating distribution along the center line of the lower surface with different attack angles |
|
| 图 8 不同迎角时下壁面x1截面热流分布 Fig.8 The aero-heating distribution at the x1 cross section with different attack angles |
|
| 图 9 不同迎角时下壁面x2截面热流分布 Fig.9 The aero-heating distribution at the x2 cross section with different attack angles |
|
| 图 10 不同迎角时下壁面x3截面热流分布 Fig.10 The aero-heating distribution at the x3 cross section with different attack angles |
|
| 图 13 不同侧滑角时前缘线热流分布 Fig.13 The aero-heating distribution along the leading edge with different sideslip angles |
|
| 图 14 不同侧滑角时下壁面中线热流分布 Fig.14 The aero-heating distribution along the center line of the lower surface with different sideslip angles |
|
| 图 15 不同测滑角时下壁面x1截面热流分布 Fig.15 The aero-heating distribution at the x1 cross section with different sideslip angles |
|
| 图 16 不同测滑角时下壁面x2截面热流分布 Fig.16 The aero-heating distribution at the x2 cross section with different sideslip angles |
|
| 图 17 不同侧滑角时下壁面x3截面热流分布 Fig.17 The aero-heating distribution at the x3 cross section with different sideslip angles |
图 6给出了不同迎角下的前缘线热流分布，可以发现：前缘线上的热流主要集中于前缘驻点附近的小范围区域内，远离驻点则热流快速降低至一个较低水平(由于驻点位移较小，驻点热流值取头部测点处的热流值)。α=0°时，驻点(头部测点)热流密度为1.49×107W/m2，而在x=0.1m(距驻点轴向距离0.1m)的前缘位置，热流密度约为3.40×106W/m2，仅为驻点处的22.77%，x=0.2m处则为16.47%，显然热流明显降低且逐渐趋于平缓。α=0°时，计算得到的驻点热流密度为1.50×107W/m2，x=0.1m的前缘位置为3.29×106W/m2，为驻点处的21.94%，x=0.2m处则为15.80%，与试验结果一致。
图 7给出了不同迎角时下壁面中线上的热流分布。可以发现，与驻点处热流相比，下壁面中线上的热流要小得多(仅为前者的2.5%~4.0%)，且分布较为均匀，没有明显的热流集聚现象。此外，从图 8~10的3个截面处(x1、x2、x3)的热流分布亦可看出，由于下壁面曲率变化不大，热流沿展向分布也较为均匀，但由于前缘处曲率的减小，前缘线上的热流有明显跃升。
需要注意的是，图 6中的计算结果和试验结果均在x=0.06m处(图 3红圈标记位置)出现了热流“跃升”。分析认为，该现象是由于乘波体前缘线在x=0.06m处曲率突然变化导致的。
3.2 迎角对热流分布的影响在图 6中，不同迎角下的前缘线热流分布曲线基本一致，尤其是在驻点附近的高热流区，迎角α的影响几乎可以忽略不计。与α=0°时相比，当α=4°时，x=0(头部测点)、0.1和0.2m前缘处的热流分别减小了1.90%、1.84%和2.01%；α=6°时，则分别减小了2.15%、2.99%和3.16%。计算结果与此基本一致，且在α=8°时，x=0、0.1和0.2m前缘处的热流比α=0°时的计算结果分别减小了3.6%、6.4%和8.9%。
比较图 7~10不同迎角时下壁面中线以及展向热流分布曲线可以发现，乘波体下壁面热流随着迎角增大而明显增大。与α=0°时相比，当α=4°时，下壁面热流增加了30%左右，当α=6°时，则增加了60%以上。但总体而言，下壁面最大值远低于前缘线和驻点热流值，即使在α=6°时也不超过对应工况驻点热流的5%；计算结果与试验结果基本一致，即下壁面热流随迎角增大明显上升，且在α=8°时下壁面热流比α=0°时几乎增加了1倍。图 11、12分别给出了α=0°和8°时的驻点及下壁面热流云图。可以看出，随着迎角增大，驻点将沿下壁面中线向腹部略微移动，下壁面热流显著增强。
|
| 图 11 α=0°和8°时驻点热流云图 Fig.11 The aero-heating contours around the stagnation point when α=0° and 8° |
|

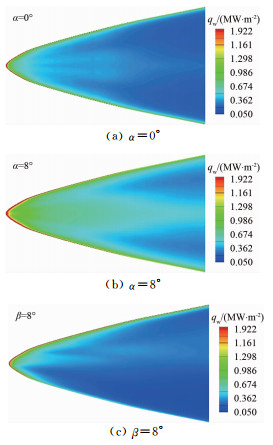

| 图 12 不同迎角和侧滑角时下壁面热流分布云图 Fig.12 The aero-heating contours at different angles |
图 13给出了不同侧滑角下前缘线上的热流分布。可以看出，侧滑角β由0°增大到4°时(受试验条件限制，仅开展了β=4°的试验且测点布置在迎风侧)，前缘线上的热流(迎风侧)明显增大。当β=4°时，x=0、0.1和0.2m前缘处的热流比β=0°时分别增加了-4.2%、23.7%和24.3%，其他各点亦增加了30%以上。当β=8°时，计算结果显示，3个位置的热流比β=0°时头部测点的热流分别增加了-6.4%、49.4%以及63.3%。
图 14~17给出了不同侧滑角时下壁面中线及展向热流分布。总体而言，侧滑角的改变对下壁面热流的影响有限，侧滑角由0°增大至4°时，下壁面迎风侧热流约增加20%。图 12(c)给出了β=8°时的下壁面热流云图；图 18给出了β =0°和8°时的驻点热流云图。可以看出，随着侧滑角增大，驻点将沿前缘线迎风侧略微移动，迎风侧热流上升，但比迎角的影响则小得多。
|

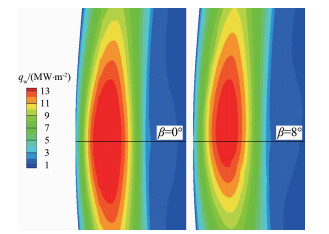

| 图 18 β =0°和8°的驻点热流云图 Fig.18 The aero-heating contours around the stagnation point when β =0° and 8° |
开展了乘波飞行器高焓激波风洞测热试验，对真实气体效应下的乘波飞行器表面热流分布特征进行了研究，并与数值计算结果进行了对比，结果表明：
(1) 乘波飞行器热流主要集中于头部驻点及其附近小范围前缘区域；下壁面热流远小于前缘线及驻点热流，迎角0°时仅为驻点热流的2.5%~4.0%。
(2) 在0~6°迎角范围内，迎角增大不会对驻点及附近的高热流区产生明显影响，但会导致下壁面热流上升。
(3) 侧滑角由0°增大至4°时，前缘线迎风侧热流明显上升(试验热流增加30%左右)，但对下壁面热流影响不大；计算结果也表明，在0~8°侧滑角范围内，侧滑角增大将对前缘线迎风侧热流产生明显影响，但对下壁面的影响有限。
总体而言，乘波布局飞行器的头部驻点区域是热防护的关键，且应尽量避免大侧滑角飞行。
