  气体物理  2020, Vol. 5 Issue (2): 47-53   DOI: 10.19527/j.cnki.2096-1642.0819
0

引用本文

李俊红, 程晓丽, 沈清. 弹头激波诱导燃烧特性的数值模拟[J]. 气体物理, 2020, 5(2): 47-53.
Li J H, Cheng X L, Shen Q. Numerical simulation of projectile shock-induced combustion[J]. Physics of Gases, 2020, 5(2): 47-53.

第一作者简介

李俊红(1978-)女, 高工, 主要研究方向为超燃和高温非平衡特性研究.E-mail:ljhong08@163.com

文章历史

收稿日期:2019-12-02
修回日期:2019-12-17
弹头激波诱导燃烧特性的数值模拟
李俊红 , 程晓丽 , 沈清
中国航天空气动力技术研究院,北京 100074
摘要:为了研究弹头激波诱导燃烧,基于有限体积的考虑化学反应的Navier-Stokes(N-S)方程,对预混氢气-空气化学恰当比时的燃烧流场进行了数值模拟.时间项基于2阶隐式LU-SGS格式,对流项基于Steger-Warming进行离散,化学反应源项采用对角化隐式处理.首先,研究了网格对燃烧爆轰流场结构的影响,并利用Lehr实验结果验证了计算方法的可靠性;其次,研究了弹头的飞行Mach数(Ma=4.18,5.11,6.46)、弹头直径(D=5,10,15 mm)对燃烧流场稳定性的影响.研究表明:计算网格对氢气-空气爆轰流场结构影响很大;弹头直径一定时,氢气-空气燃烧流场稳定性随着飞行Mach数的增大而增强;弹头飞行Mach数一定时,氢气-空气燃烧流场稳定性随着弹头直径减小而增强.
关键词弹头    激波    诱导    燃烧特性    爆轰
Numerical Simulation of Projectile Shock-Induced Combustion
LI Jun-hong , CHENG Xiao-li , SHEN Qing
China Academy of Aerospace Aerodynamics, Beijing 100074, China
Abstract: Numerical simulations were performed on premixed stoichiometric hydrogen-air flowfield around hypervelocity conical projectile based on finite-volume Navier-Stokes(N-S)equations considering chemical reaction to study shock-induced combustion with a variation in free-stream conditions and projectile diameter. The numerical methods were the second order time accurate LU-SGS scheme and Steger-Warming flux Jacobian splitting with chemical reaction source diagonalized implicitly. As a first step of validation procedure, simulation of Lehr's experimental result was carried out to confirm the reliability of the method mentioned above, including the examination of the appropriateness of grid by grid refinement study. As a final step, the effects of the projectile flight Mach number(Ma=4.18, 5.11, 6.46) and the diameter(D=5, 10, 15 mm) on the stability of hydrogen-air combustion flow field were tested. Results show that, the grid refinement has great effect on hydrogen-air combustion flow structure, and the combustion field becomes more stable with increasing projectile Mach number and reducing diameter.
Key words: projectile    shock    induction    combustion characteristics    detonation
引言

在过去的许多年中, 人们针对超声速气流中的氢气-空气燃烧进行了大量的研究, 其目的是了解超燃发动机及利用超燃燃烧的实验设备(如激波管)中的流动机理[1].超声速燃烧流场中流动特征时间和化学反应特征时间同属一个量级.而且, 带化学反应的超声速流场中有一种很典型的物理现象:激波诱导燃烧, 如图 1所示.激波后的高温加热预混气体.气体通过激波后并不马上燃烧起来, 而是要经过一段距离, 能量才开始释放出来.激波后到能量开始大量释放的这段距离称为诱导区.在诱导区, 温度、压力和密度近似保持不变, 但是会发生一些很重要的基元反应, 中间产物的浓度呈指数增加.诱导区之后, 储存在混合物中的能量开始释放, 温度迅速上升, 这个区域称为能量释放区.诱导区的厚度主要由诱导时间决定.激波后的温度很高、压力很大时, 由于反应诱导时间很短, 因而诱导距离也很短; 反之亦然. Lehr针对直径15 mm弹头氢气-空气爆轰开展了一系列实验研究[2].

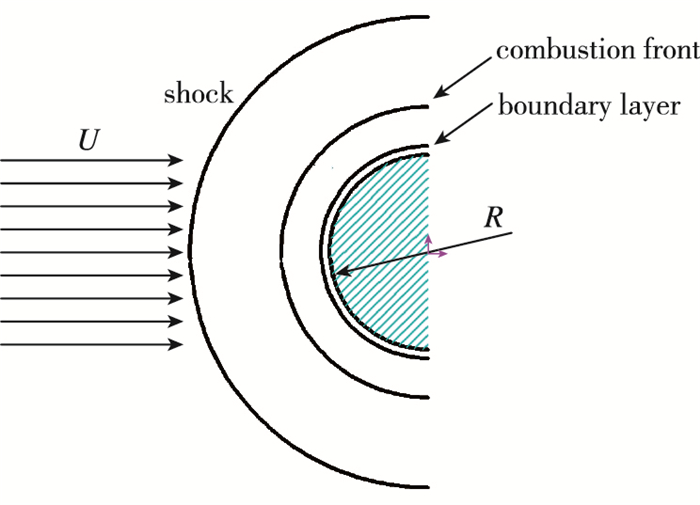

图 1 氢气-空气激波诱导燃烧示意图 Fig.1 Sketch of shock-induced combustion by hydrogen-air

随着计算机技术的发展, 数值方法成了模拟这种现象的主要手段[3]. Yungster等[4]模拟了Lehr实验状态中的Ma=4.18, 5.11和6.46来捕捉激波和燃烧波. Wilson等[5]也对激波诱导燃烧进行了详尽的数值模拟, 研究表明, 化学动力学模型和网格精度对模拟这种爆轰流动现象非常重要. Matsuo等[6]研究了头部半径导致的不稳定性周期性变化.

由于来流Mach数和弹头直径都是影响爆轰燃烧流场的关键参数, 因此, 本文采用数值方法对Lehr实验中的氢气-空气爆轰进行了模拟, 研究了Ma=4.18, 5.11, 6.46流动时的燃烧结构, 以及弹头半径对氢气-空气燃烧爆轰流动稳定性的影响.

1 控制方程和方法 1.1 控制方程

假定化学非平衡流中的气体介质是热完全气体的混合物, 不考虑振动能的激发, 流动质量扩散采用双组元气体模型假设.在直角坐标系下, 带化学非平衡反应的三维N-S方程可以写为

$ \frac{\partial \boldsymbol{U}}{\partial t}+\frac{\partial \boldsymbol{E}}{\partial x}+\frac{\partial \boldsymbol{F}}{\partial y}+\frac{\partial \boldsymbol{G}}{\partial z}=\frac{\partial \boldsymbol{E}_{v}}{\partial x}+\frac{\partial \boldsymbol{F}_{v}}{\partial y}+\frac{\partial \boldsymbol{G}_{v}}{\partial z}+\boldsymbol{S} $

其中, 守恒变量U, 对流通量E, FG, 耗散通量Eν, FνGν以及化学反应源项S的具体形式如文献[7], [8]所示.

1.2 化学及热力学模型

i种组分的化学非平衡生成源项可表示为[9]

$ \dot{\omega}_{i}=W_{i} \sum\limits_{r=1}^{n r}\left(\nu_{i r}^{b}-\nu_{i r}^{f}\right)\left(\frac{\rho}{\bar{W}}\right)^{n}\left[ {{R}_{\text{f}\mathit{r}}}-{{R}_{\text{b}\mathit{r}}} \right] $

其中, Rfr, Rbr分别代表以摩尔浓度表示的第r个基元反应的正向反应和逆向反应速率(mole/(m3·s)).

$ \left. \begin{array}{*{35}{l}} {{R}_{\text{f}\mathit{r}}}=k_{r}^{\text{f}}\prod\limits_{i=1}^{ns}{{{\left( {{\chi }_{i}}\rho \right)}^{\eta _{ir}^{\text{f}}}}} \\ {{R}_{\text{b}\mathit{r}}}=k_{r}^{\text{b}}\prod\limits_{i=1}^{ns}{{{\left( {{\chi }_{i}}\rho \right)}^{\eta _{ir}^{\text{b}}}}} \\ \end{array} \right\}\overset{当反应速率公式以{\rm{cgs}}为单位}{\mathop{\Rightarrow }}\, $
$ \left\{ \begin{array}{*{35}{l}} {{R}_{\text{f}\mathit{r}}}=1000\left[ k_{r}^{\text{f}}\prod\limits_{i=1}^{ns}{{{\left( 0.001{{\chi }_{i}}\rho \right)}^{\left. \eta _{ir}^{\text{f}} \right]}}} \right. \\ {{R}_{\text{b}\mathit{r}}}=1000\left[ k_{r}^{\text{b}}\prod\limits_{i=1}^{ns}{{{\left( 0.001{{\chi }_{i}}\rho \right)}^{\eta _{ir}^{\text{b}}}}} \right] \\ \end{array} \right. $

氢氧燃烧机理采用文献[10]中的7组分(N2, O2, H2, OH, H, O, H2O)8步反应模型.

1.3 计算方法

采用有限体积求解器进行方程求解.以三维情形为例, 在所研究的控制体积内, 将含化学反应源项的基本方程以积分形式表示为[11]

$ \iiint\limits_{\Delta V}{\frac{\partial \widehat{\boldsymbol{U}}}{\partial t}}+\mathop{{\int\!\!\!\!\!\int}\mkern-21mu \bigcirc}\limits_S (\boldsymbol{f}\cdot \boldsymbol{n}) \text{d}S=\iiint\limits_{\Delta V}{\widehat{\boldsymbol{S}}}\text{d}V $

六面体控制体ΔV的体积为Ω, 控制体中心取(I, J, K), 左面中心取(i, J, K), 右面中心取(i+1, J, K), 以此类推.积分方程可离散如下

$ \begin{array}{*{35}{l}} {{\left[ \frac{\mathit{\Omega }}{\partial t}\partial \boldsymbol{\hat{U}} \right]}_{i, J, K}}+{{\left( \boldsymbol{\hat{F}}_{i+1}^{n+1}-\boldsymbol{\hat{F}}_{i}^{n+1} \right)}_{J, K}}+{{\left( \boldsymbol{\hat{G}}_{j+1}^{n+1}-\boldsymbol{\hat{G}}_{j}^{n+1} \right)}_{1, K}}+ \\ {{\left( \boldsymbol{\hat{H}}_{k+1}^{n+1}-\boldsymbol{\hat{H}}_{k}^{n+1} \right)}_{1, J}}={{\left( \boldsymbol{\hat{F}}_{\nu , i+1}^{n+1}-\boldsymbol{\hat{F}}_{\nu , i}^{n+1} \right)}_{J, K}}+\left( \boldsymbol{\hat{G}}_{\nu , j+1}^{n+1}- \right. \\ {{\left. \boldsymbol{\hat{G}}_{\nu , j}^{n+1} \right)}_{1, K}}+{{\left( \boldsymbol{\hat{H}}_{\nu , k+1}^{n+1}-\boldsymbol{\hat{H}}_{\nu , k}^{n+1} \right)}_{1, J}}+{{[\boldsymbol{\hat{S}}\mathit{\Omega }]}_{1, J, K}} \\ \end{array} $

此处称$\hat{\boldsymbol{F}}_{i+1, J, K}^{n+1}$为该面的面通量.其中

$ \begin{array}{c} \hat{u}=u n_{x}+v n_{y}+w n_{z} \\ \hat{\boldsymbol{F}}_{i+1, J, K}^{n+1}=\sigma_{i+1, J, K}\left(\boldsymbol{F}_{i+1, J, K}^{n+1} n_{x}+\boldsymbol{G}_{i+1, J, K}^{n+1} n_{y}+\boldsymbol{H}_{i+1, J, K}^{n+1} n_{z}\right) \end{array} $

其中, σi+1, J, K为所在面的面积, (nx, ny, nz)为该面法向量.

采用Steger-Warming格式[12-13]耦合LU-SGS[14]的全隐式数值模拟方法, 其中, 化学反应源项采用对角化隐式处理[15].

计算中采用以下边界条件:壁面为绝热壁, 且为非催化壁面.

2 结果及分析

由于计算网格对超声速爆轰数值计算影响很大, 首先研究网格对弹头直径15 mm在Ma=6. 46时爆轰状态的影响, 并将计算结果与实验结果进行了对比, 验证了所用计算方法的适用性.接着研究了弹头直径对Ma=4.18, 5.11爆轰状态的影响.计算状态见表 1.

下载CSV 表 1 计算所需的自由流条件和弹头直径[2] Tab.1 Free stream conditions and projectile diameters for computation[2]
2.1 弹头Mach数6.46, 弹头直径15 mm

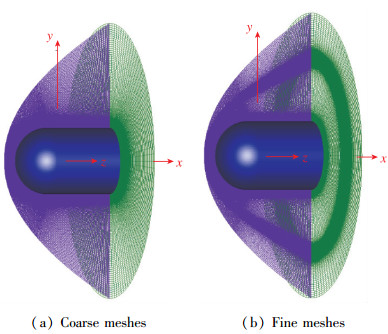

选择Lehr实验中弹头直径15 mm在Ma=6.46的状态对计算方法进行验证.针对Ma=6.46计算所采用的网格如图 2所示.网格采用商业软件Gridgen生成, 图 2(a)中没有对激波捕捉进行网格加密处理, 网格为321×201×121. 图 2(b)对激波捕捉进行了网格加密处理, 网格为321×291×121, 除了法向加密外, 在激波附近对网格进行了适应性处理, 使其能够更好地对激波、燃烧波等进行捕捉.

图 2 计算网格 Fig.2 Meshes used for computation

图 3为计算网格对Ma=6.46密度等值线的影响, 图 4为计算网格对Ma=6.46组分H2O等值线的影响.从图中可以很明显地看出, 当计算网格没有进行激波适应时, 计算结果不能很好地捕捉氢气-空气弹头爆轰流场的结构特征, 也无法捕捉流场中的诱导区域.对网格进行修正后, 可以从图中清楚地分辨出激波以及燃烧阵面, 并且激波和燃烧阵面的位置与实验测得的位置符合良好, 如图 3(b)图 4(b)所示.在弹头头部滞止线附近, 激波和燃烧阵面重合, 沿头部直到60°左右两者开始被诱导区域分离开, 这一点与文献[12]一致.对于Ma=6.46, 由于滞止区域附近波后温度非常高, 如图 5所示, 导致其诱导距离非常小, 离开滞止线后, 诱导距离随着激波强度以及波后温度下降而逐渐增大.而且, 从图中还可以看出, 由于该状态Ma=6.46高于15 mm弹头氢气-空气混合流动的C-J Ma=5.11, 燃烧流场为稳定状态, 流场中激波和燃烧阵面都非常光滑.

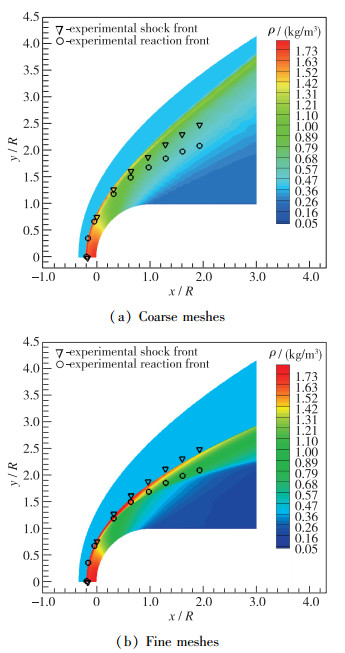

图 3 网格对密度等值线的影响(z=0截面) Fig.3 Mesh effect on the density contours on z=0 section

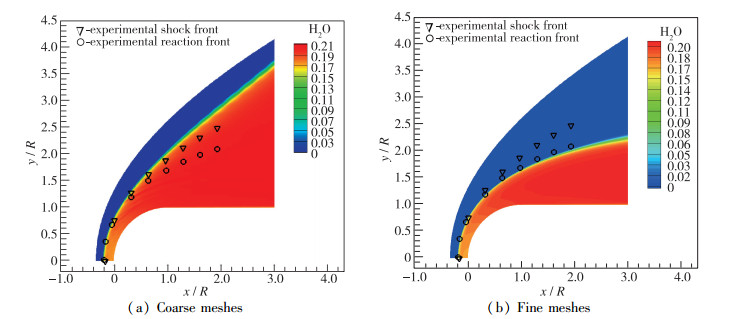

图 4 网格对组分H2O等值线的影响(z=0截面) Fig.4 effect on the H2O contours on z=0 section

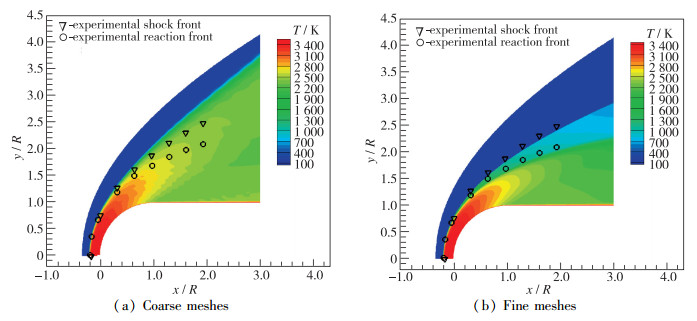

图 5 网格对温度等值线的影响(z=0截面) Fig.5 Mesh effect on the temperature contours on z=0 section

图 6Ma=6.46时沿驻点流线的压力、温度以及组分分布.从图中可以看出, 由于该状态时化学能量和动能的比值很小, 能量释放没有能够引起很强的爆轰, 热释放对流场的影响不是很大, Von Norman峰值(压力曲线上的极值点)不是很明显.沿驻点流线的温度分布曲线上可以看到一个不很明显的诱导区, 在诱导区域, 生成物浓度急剧增大.

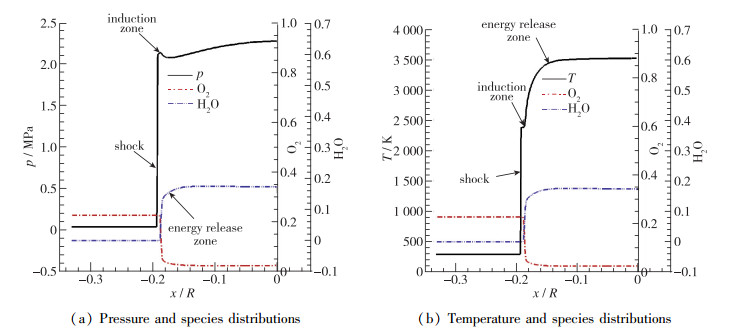

图 6 密网格时滞止线上压力、温度及组分分布(z=0截面) Fig.6 Pressure, temperature and species along the stagnation line on z=0 section with fine meshes

图 7为密网格时Ma=6.46状态z=0截面流线放大图.从图 7(a)可以看出, 由于氢气-空气混合物的化学反应时间尺度远大于当地的流动时间尺度, 混合物瞬间反应, 这一点不同于图 7(b).从图 7(b)中可以看出, 随着激波和燃烧阵面逐渐变得倾斜时, 燃烧阵面逐渐与流动方向趋于一致.

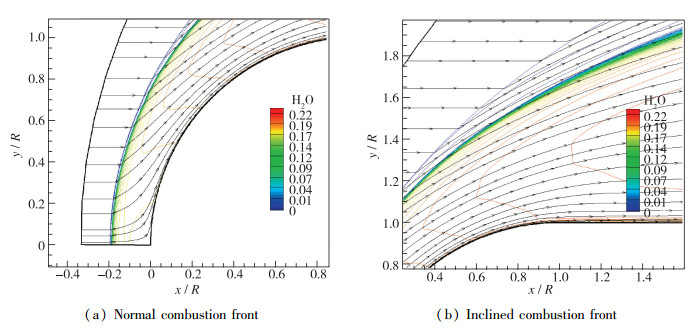

图 7 密网格时z=0截面流线放大图 Fig.7 Enlarged streamline on z=0 section with fine meshes
2.2 弹头直径5 mm

图 8为弹头直径5 mm时, Mach数对爆轰流场结构的影响.从图中可以看出, Ma=4.18时, 驻点附近温度达到自燃温度, 氢气燃烧并向下游传播, 但由于Mach数较低, 燃烧区域局限于弹头表面附近; 随着Mach数的增大, 驻点附近的燃烧向上游传播, 并在激波后区域驻定.从图中还可以看出, 激波和燃烧阵面都非常光滑, 流场为稳定状态.

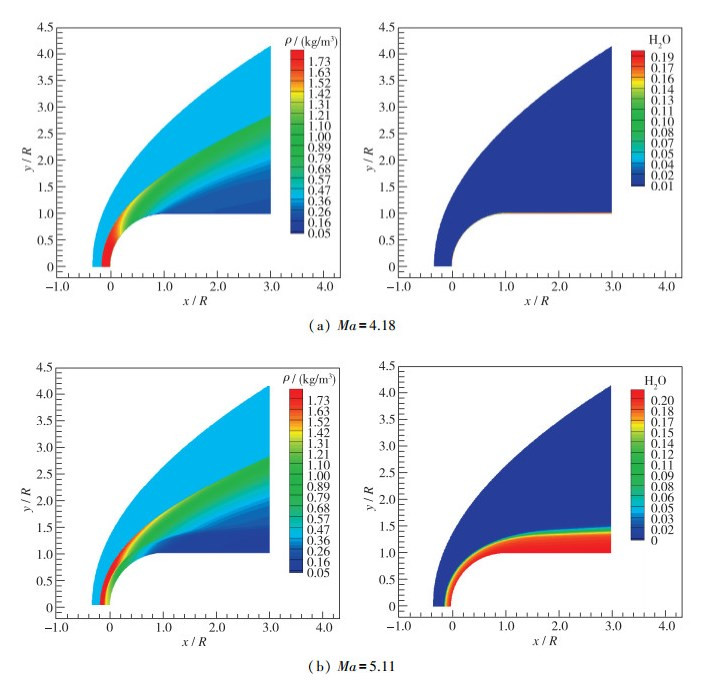

图 8 D=5 mm弹头在不同Mach数时流场特征 Fig.8 Mach effect on the flowfield characteristics with D=5 mm
2.3 弹头Mach数5.11

图 9为不同弹头直径时氢气-空气在Ma=5.11时的爆轰流场.从图中可以看出, 弹头直径15 mm时, Ma=5.11时的氢气-空气爆轰流场处于不稳定状态, 如图 9(c)流场组分H2O及流线图所示.随着弹头直径的减小, 流场逐渐变得稳定, 如图 9(b)图 9(a)所示. D=5 mm爆轰流场是稳定的, 其中的激波和燃烧波阵面非常光滑, 如图 9(a)所示. 图 9(c)图 9(b)的流动结构类似, 但前者的流场不稳定占优.因此, 弹头Mach数固定不变时, 弹头直径越小, 流动稳定性越强.

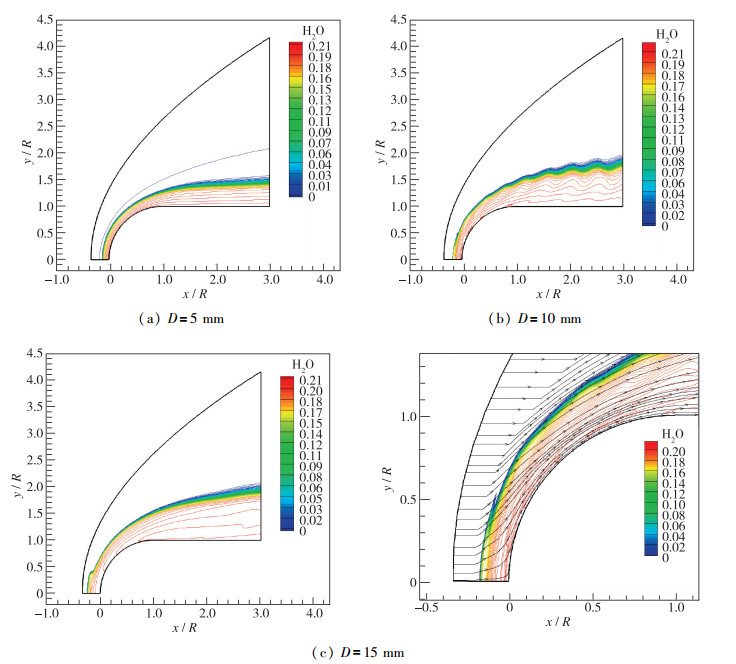

图 9 Ma=5.11时弹头直径对氢气-空气爆轰流场稳定性的影响 Fig.9 Projectile diameter effect on the flowfield stability at Ma=5.11
3 结论

本文采用数值模拟方法对氢气-空气燃烧流场进行了研究, 重点分析了弹头飞行Mach数、弹头直径对氢气-空气燃烧爆轰流场稳定性的影响.研究结果表明:弹头直径一定时, 氢气-空气燃烧流场稳定性随着飞行Mach数的增大而增强; 弹头飞行Mach数一定时, 氢气-空气燃烧流场稳定性随着弹头直径减小而增强.

参考文献
[1]
Wilson G J, MacCormack R W. Modeling supersonic combustion using a fully implicit numerical method[J]. AIAA Journal, 1992, 30(4): 1008-1015.
[2]
Lehr H F. Experiments on shock-induced combustion[J]. Astronautica Acta, 1972, 17(4): 589-597.
[3]
Moon S Y, Lee C W, Sohn C H. Adaptive finite ele-ment analysis of shock-induced combustion[R]. AIAA 2002-3857, 2002.
[4]
Yungster S, Eberhardt S, Bruckner A P. Numerical simulation of hypervelocity projectiles in detonable gases[J]. AIAA Journal, 1991, 29(2): 187-199.
[5]
Wilson G J, MacCormack R W. Modeling supersonic combustion using a fully implicit numerical method[J]. AIAA Journal, 1992, 30(4): 1008-1015.
[6]
Matsuo A, Fujiwara T. Numerical simulation of shock-induced combustion around an axisymmetric blunt body[R]. AIAA 1991-1414, 1991.
[7]
李俊红, 潘宏禄, 程晓丽, 等. 标模外形化学非平衡流场数值模拟[J]. 计算物理, 2015, 32(4): 395-402.
Li J H, Pan H L, Cheng X L, et al. Numerical simulation on chemical nonequilibrium flowfield in standard model[J]. Chinese Journal of Computational Physics, 2015, 32(4): 395-402. DOI:10.3969/j.issn.1001-246X.2015.04.003 (in Chinese)
[8]
李俊红, 潘宏禄, 沈清, 等. 超燃冲压发动机燃烧室的燃烧特性[J]. 航空动力学报, 2014, 29(1): 14-22.
Li J H, Pan H L, Shen Q, et al. Combustion characteristics of scramjet combustor[J]. Journal of Aerospace Power, 2014, 29(1): 14-22. (in Chinese)
[9]
Gnoffo P A, Gupta R N, Shinn J L. Conservation equations and physical models for hypersonic air flows in thermal and chemical nonequilibrium[R]. NASA Technical Paper 2867, 1989.
[10]
Anderson D A, Tannehil J C, Pletcher R H. Computational fluid mechanics and heat transfer[M]. New York: McGraw-Hill Book Company, 1984.
[11]
Clutter J K, Mikolaitis D W, Shyy W. Effect of reaction mechanism in shock-induced combustion simulations[R]. AIAA 1998-0274, 1998.
[12]
Atwood C A. Computation of viscous blast wave flow-fields[R]. NASA-CR-18808091N22512, 1991.
[13]
Campbell C H, Candler G V. A flux consistent implementation of flux vector splitting[R]. AIAA 2004-243, 2004.
[14]
Parsani M, Van den Abeele K, Lacor C, et al. Simula-tion of compressible turbulent flows with an implicit LU-SGS algorithm for high-order spectral difference method on unstructured grids[R]. AIAA 2009-4143, 2009.
[15]
Ahuja J K, Tiwari S N. A parametric study of shock-induced combustion in a hydrogen-air system[R]. AIAA 1994-674, 1994.
