齐鲁工业大学学报   2017, Vol. 31 Issue (5): 42-46
0
智能移动终端显色性能研究[PDF全文]
刘奔1, 林茂海2, 李志金1, 林美琪1, 刘凌霄1, 桑恺阳1
1. 齐鲁工业大学 印刷与包装工程学院,济南 250353;
2. 华南理工大学 制浆造纸工程国家重点实验室,广州 510641
摘要:为了研究智能移动终端屏幕显色性能,以HUAWEI、iPad、iPhone为研究对象,对其屏幕的空间均匀性、时间稳定性、通道独立性、色域覆盖率、色品恒定性、对比度6个方面进行了研究,定量描述了HUAWEI、iPad、iPhone的呈色性能。实验实验结果表明:iPad屏幕的空间均匀性相对于HUAWEI、iPhone较差;HUAWEI屏幕的时间稳定性优于iPhone、iPad;在RGB驱动值较低或较高的状态下,HUAWEI、iPad、iPhone屏幕的通道独立性较差;iPhone屏幕的色域大于iPad、HUAWEI;HUAWEI的色品坐标值点的离散程度小于iPad、iPhone。
关键词HUAWEI、iPad、iPhone    呈色性能    色域
Study on Color Characteristics of Intelligent Mobile Terminal
LIU Ben1, LIN Mao-hai2, LI Zhi-jin1, LIN Mei-qi1, LIU Ling-xiao1, SANG Kai-yang1
1. School of Printing and Packaging Engineering, Qilu University of Technology, Jinan 250353, China;
2. State Key Laboratory of Pulp and Paper Engineering, South China University of Technology, Guangzhou 510641, China
Abstract: In order to study screen color performance of the intelligent mobile terminal, taking HUAWEI, iPad and iPhone as the object of study, HUAWEI, iPad and iPhone were studied to get performance from 6 aspects of space uniformity, luminance, luminance uniformity, contrast, time stability, channel independence and color gamut coverage, and the color properties were quantitatively described.The experimental results showed that relative to HUAWEI, iPhone, iPad screen space uniformity was poor; the time stability of HUAWEI was better than that of iPhone and iPad; the channel independence of HUAWEI, iPad and iPhone was poor in the lower or higher state of RGB drive value; the color gamut of the iPHONE is better than that of iPad and HUAWEI; the dispersion degree of the chormaticity coordinates of HUAWEI is less than iPAD and iPHONE.
Key words: HUAWEI, iPad, iPhone    color characteristics    color gamut

随着显示技术的蓬勃发展和数字移动终端的迅速普及,不同类型数字移动终端屏幕特性显示性能的研究愈发重要。目前,主要的评价方法可以分为两大类[1],即物理参数的评测和图像质量的视觉感知评价。褚江等人[2]针对手机屏幕显示研究了一种自适应的图像质量模型,进行了一系列的心理物理实验来评估图像质量。张茜等人[3]对iPhone4S手机屏幕的显色特性进行了研究,以评测LCD显示器显色特性的方法为依据,定量描述了iPhone4S的显色特性。王志宏等人[4]从软打样效果的显色特性取决于LCD显示器质量的角度对其对比度、清晰度等进行了相关的分析,得出了LCD屏幕软打样的预打样效果。

因此,以HUAWEI、iPad、iPhone为研究对象,对其屏幕的空间均匀性、时间稳定性、通道独立性、色域覆盖率、色品恒定性、对比度进行了测试,并根据标准要求对智能移动终端进行显色性能的评价。

1 实验设备与环境 1.1 实验设备

HUAWEI;iPad;iPhone;柯尼卡美能达CS-2000分光辐射亮度计;x-rite Macbeth Judge灯箱;测量软件:CS-S10w Professional color retriever;显色软件:RGB ColorPicker;数据处理软件:MATLAB2009、ORIGIN、EXCEL。

1.2 实验环境

根据IEC标准,所有数字移动终端屏幕的测试工作均在暗室环境中进行[5-7]

2 测试及结果 2.1 空间均匀性测试及结果

屏幕的空间均匀性是指屏幕颜色的色度信息随着空间平移的变化情况。实验选择屏幕的中心点与4个顶点5个位置为实验的测量点,在不同的亮度值下,测量屏幕显示红R(255,0,0)、绿G(0,255,0)、蓝B(0,0,255)、青C(0,255,255)、品M(255,0,255)、黄Y(255,255,0) 色块。以屏幕中心点为参考,计算四个顶点与中心点位置的色差均值,如图 1所示。

图 1 测试点与中心点之间的色差均值

图 1中横坐标1、2、3、4、5分别代表HUAWEI(13.8、25.7、52.3、72.5、100)、iPad(13.8、25.7、38.7、60.8、100)、iPhone(13.8、38.7、67.5、81.3、100) 屏幕的亮度。从图 1可知,HUAWEI、iPhone四个顶点与中心点的色差均值都小于3,说明屏幕的空间均匀性良好;而iPad四个顶点与中心点的色差均值有一个大于3,其余均小于3,说明iPad屏幕的空间均匀性相对于HUAWEI、iPhone较差,总体上说iPad设备屏幕的空间均匀性较好。HUAWEI、iPad、iPhone色差均值在67.5、13.8、52.3时最小,则以下实验选择的亮度为67.5、13.8、52.3。

2.2 时间稳定性测试及结果

屏幕的时间稳定性是指屏幕颜色的色度信息从开机时刻起随着时间的变化情况。随着时间的变化,如果屏幕颜色的色度信息变化值越小,则说明屏幕的时间稳定性越好;反之,则说明屏幕的时间稳定性越差。将HUAWEI、iPad、iPhone屏幕的亮度调整到最佳亮度值,显示白W(255,255,255) 色块,每隔1 min进行中心点亮度信息的测量,然后分别计算与第一次的测量值间的色差值,以此色差值来判断屏幕的时间均匀性,测试结果如图 2所示。

图 2 时间稳定性DE测试结果

图 2可知,从测量开始后每个时间的测量值与第一次的测量值间的色差值在0.2以下,均在标准观察者的人眼视觉可以分辨出来的范围之内,即满足人眼视觉的需求。在屏幕上稳定之后,其色差值逐渐降低,说明屏幕的时间稳定性非常好,达到了国内通信行业与屏幕软打样的国际标准。另外,从整体上分析数据可以看出,HUAWEI、iPad、iPhone相比较而言,HUAWEI屏幕的时间稳定性最好,iPhone屏幕的时间稳定性次之,iPad屏幕的时间稳定性较差。HUAWEI与iPad屏幕的全部色差值中,HUAWEI屏幕的色差值有些大于iPhone屏幕的色差值,但HUAWEI屏幕大部分的色差值均小于iPhone屏幕的色差值。所以总的来说,HUAWEI屏幕的时间稳定性好于iPhone屏幕的时间稳定性。

2.3 通道独立性测试级结果

通道独立性是指各通道间串扰影响的评估,即单个颜色通道的输出与其他颜色通道输入信号的相关程度。由理论知识可知,色度信息的三刺激值XYZ值具有可加性的特性。屏幕的色度信息通道独立性就是以此理论为基础,也符合三刺激值XYZ值的可加性,即RGB单个通道必须是互不干扰的。实际中,屏幕的RGB三个通道并不是独立的,彼此之间存在着相互干扰,在此之上,黑点的存在使得红绿蓝三原色在合成颜色时,并不符合叠加的原理[8-9]

将HUAWEI、iPad、iPhone屏幕的亮度调整到最佳亮度值,对三个基原色通道R(g=b=0)、G(r=b=0)、B(r=g=0) 和灰色通道Gray(r=g=b)的RGB值以16为间隔在0~255之间取值进行色度信息的测量,RGB值取值点为0、16、32、48、64、80、96、112、128、144、160、176、192、208、224、240、255。计算各组通道色度信息的测量值与对应单个通道色度信息的测量值相加后的计算值(预测值)之间的色差值,即通道相加性色差值。如果此色差值越小,则说明屏幕的通道独立性越好;反之,则说明屏幕的通道独立性越差,测试结果如图 3所示。

图 3 通道独立性DE测试结果

图 3可知,通道相加性色差值的走势基本上随着RGB驱动值的增大先下降后上升,说明在RGB驱动值较低或较高的状态下,其通道相加性色差值相对于RGB驱动值中间值的状态下的通道相加性色差值较大,而随着RGB驱动值的增大,屏幕亮度值Y值也随之增大,因此在使用移动终端屏幕或者使用屏幕进行屏幕软打样是尽量避免在亮度较低或较高的状态下使用。

2.4 色域覆盖率测试及结果

色域覆盖率是指RGB三原色在CIE 1976 Luv均匀颜色空间中,屏幕在色度坐标(u,v)中能够形成的的面积(Srgb)与CIE 1976 Luv均匀颜色空间中光谱数值从380~780 nm的面积(值为0.075 572) 的比值。用Cp表示[10],其计算公式如下:

$ {C_p} = \frac{{{S_{rgb}}}}{{0.075572}} \times 100\%, $ (1)
$ {S_{rgb}} = 12[({u_r}-{u_b})({v_g}-{v_b})-({u_g} - {u_b})({v_r} - {v_b})], $ (2)
$ u = 4X/\left( {X + 15Y + 3Z} \right), $ (3)
$ v = 9Y/\left( {X + 15Y + 3Z} \right), $ (4)

其中:(urvr)(ugvg)(ubvb)分别代表红R(255,0,0)、绿G(0,255,0)、蓝B(0,0,255) 的色品坐标值。XYZ代表红、绿、蓝的三刺激值。

屏幕的色域覆盖率直接的表示了屏幕色域的大小,如果屏幕色域覆盖率越大,则说明屏幕的色域越大[11-13]。国内通信行业要求屏幕的色域覆盖率在45%以上。

2.4.1 不同亮度下色域覆盖率测试及结果

调整HUAWEI、iPad、iPhone屏幕的亮度值,在不同的亮度值下,显示红R(255,0,0)、绿G(0,255,0)、蓝B(0,0,255) 色块,进行中心点亮度信息的测量,测试结果如表 1所示。

表 1 不同亮度下的色域覆盖率

表 1可知,随着亮度值的增大,HUAWEI屏幕的色域覆盖率逐渐下降,且保持在81.6%左右;iPad与iPhone屏幕的色域覆盖率逐渐上升,且iPad屏幕的色域覆盖率保持在85.0%左右,iPhone屏幕的色域覆盖率保持在91.3%左右。因此,HUAWEI、iPad、iPhone屏幕的色域覆盖率均达到了国内通信行业在45%以上的标准。

2.4.2 最佳亮度下色域覆盖率测试及结果

将HUAWEI、iPad、iPhone屏幕的亮度调整到最佳亮度值,显示红R(255,0,0)、绿G(0,255,0)、蓝B(0,0,255) 色块,进行中心点亮度信息的测量,测试结果如图 4所示。

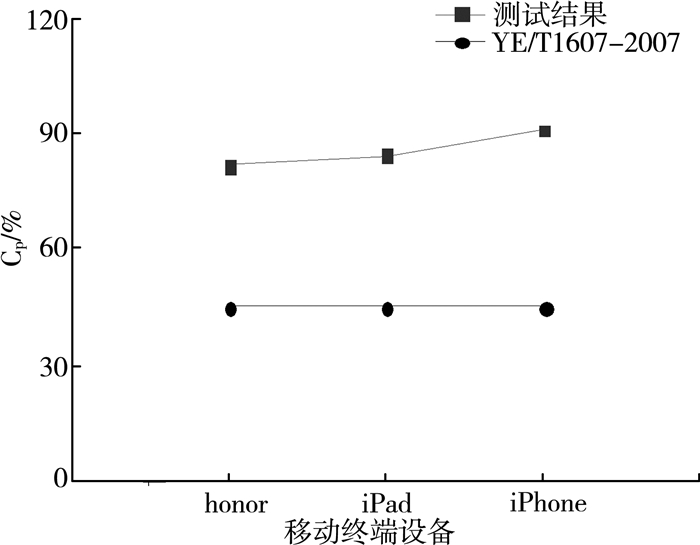

图 4 色域覆盖率测试结果与标准

图 4可知,iPhone屏幕的色域覆盖率最大,iPad屏幕的色域覆盖率次之,HUAWEI屏幕的色域覆盖率最小,即iPhone屏幕的色域最大,iPad屏幕的色域次之,HUAWEI屏幕的色域最小,且HUAWEI、iPad、iPhone屏幕的色域覆盖率均达到了国内通信行业的标准。

2.5 色品恒定性测试及结果

屏幕的色品恒定性是指主色、二次色或者三次色在不同的RGB驱动值下,屏幕在显示一次色、二次色或者三次色时,对应的色品坐标所发生的变化情况。屏幕的色品恒定性越好,说明该屏幕显示颜色时越好[14-17]。将HUAWEI、iPad、iPhone屏幕的亮度调整到最佳亮度值,对三个基原色通道R(g=b=0)、G(r=b=0)、B(r=g=0) 和灰色通道Gray(r=g=b)的RGB值以16为间隔在0~255之间取值进行中心点的色度信息的测量,RGB值取值点为0、16、32、48、64、80、96、112、128、144、160、176、192、208、224、240、255。记录三刺激值XYZ,并利用公式3、4计算出色品坐标值uv。测试结果绘制成色品坐标图,如图 5所示。

图 5 色品坐标图

图 5可知,HUAWEI、iPad、iPhone在不同色相系的色品坐标值是比较离散的。相对而言,HUAWEI的色品坐标值点的离散程度较小,iPad的色品坐标值点的离散程度与HUAWEI的色品坐标值点的离散程度相近,HUAWEI与iPad有更多的色品坐标值点在色品坐标图上实现了重合,而iPhone的色品坐标值点的离散程度较大,但其色品坐标值的离散点均分布在该点所属色相系色品坐标值范围之内。

2.6 对比度测试

对比度是指显示器最大亮度与最小亮度之比,对比度的测试方法是:将HUAWEI、iPad、iPhone屏幕的亮度调整到最佳亮度值,显示白W(255,255,255) 和黑K(0,0,0) 色块,进行各点亮度信息的测量,计算平均值得到屏幕的最大亮度值与最小亮度值,对比度就是最大亮度值与最小亮度值之比。测试结果如图 6所示。

图 6 对比度测试结果与标准

图 6可知,HUAWEI的对比度最高(1074.8),iPhone的对比度次之(839.3),iPad的对比度最低(243.4)。HUAWEI、iPad、iPhone测试的对比度均达到了国内通信行业与屏幕软打样国际标准。

3 总结

以HUAWEI、iPad、iPhone为研究对象,测试了其屏幕的空间均匀性、对比度、时间稳定性、通道独立性、色域覆盖率、色品恒定性,其屏幕各项指标均达到了要求,具有良好的呈色性能。得到以下结论:HUAWEI、iPhone的空间均匀性良好,iPad的空间均匀性较差;HUAWEI屏幕的时间稳定性好于iPhone与iPad;RGB驱动值中间值的通道相加性色差值小于较低或较高的值;HUAWEI、iPad、iphone屏幕的色域覆盖率均达到了国内通信行业的标准;HUAWEI与iPhone的色品恒定性良好,iPad较差。

参考文献
[1]
吕玮阁. 基于色貌的感知对比度评价方法及建模研究[D]. 杭州: 浙江大学, 2012. http://cdmd.cnki.com.cn/Article/CDMD-10335-1013185859.htm
[2]
褚江, 陈强. 自然图像颜色空间统计规律性研究[J]. 计算机科学, 2014(11): 309-312. DOI:10.11896/j.issn.1002-137X.2014.11.061
[3]
张茜, 刘真. iPhone 4S手机屏幕显色特性研究[J]. 包装工程, 2013(17): 88-91;98.
[4]
王志宏, 唐正宁. LCD显示器显示特性分析[J]. 包装工程, 2008(4): 37-39.
[5]
蔡圣燕, 王姮. 移动终端屏幕呈色性能的评价[J]. 包装工程, 2014(5): 102-106.
[6]
王亚军. 移动终端平板显示器对比度均匀性测试方法研究[J]. 现代电信科技, 2010(8): 36-39.
[7]
PARK Y K, LUO M R, LI C J, et al. Correcting veiling glare of refined CIECAM02 for mobile display[J]. Color Research & Application, 2013, 38(1): 14-21.
[8]
许宝卉, 李言. 彩色显示器的通道独立性分析[J]. 现代显示, 2007, 18(1): 38-40.
[9]
许宝卉. 伽玛值、白场色温及亮度对显示效果的影响[J]. 液晶与显示, 2012(1): 51-55.
[10]
郅云, 穆东明. 液晶显示器显示性能的对比分析[J]. 信息记录材料, 2015(3): 22-26;43.
[11]
徐艳芳, 刘晓宁. 环境光照对显示器呈色的影响研究(1):显示器的特性化[J]. 北京印刷学院学报, 2012, 20(2): 1-4.
[12]
孙娅妮. 液晶显示器特性化方法研究[D]. 昆明: 云南师范大学, 2009. http://cdmd.cnki.com.cn/Article/CDMD-10681-2010072901.htm
[13]
黄庆梅, 赵达尊, 郭婧, 等. LCD液晶显示器的颜色特性研究[J]. 光学技术, 2005(2): 243-245.
[14]
司占军, 胡媛, 张显斗. 专业显示器性能测试方法研究[J]. 包装工程, 2012(5): 102-106.
[15]
王静. 显示设备显色特性分析研究与评价[D]. 天津: 天津师范大学, 2013. http://cdmd.cnki.com.cn/Article/CDMD-10065-1014117687.htm
[16]
刘瑜. 显示器呈色特性的研究[C]//中国印刷科学技术研究所、北京印刷学院. 颜色科学与技术——2012第二届中国印刷与包装学术会议论文摘要集. 北京: 中国印刷科学技术研究所、北京印刷学院, 2012.
[17]
钟云飞, 陈乾坤. 彩色LCD显示器色彩特性研究[J]. 湖南工业大学学报(自然科学版), 2008(1): 95-98.
