0 引 言

在计算流体力学中，无网格方法越来越受到关注^[1-4]，这主要是由于无网格方法空间离散相对灵活，易于处理边界较为复杂或存在复杂边界变形的流动问题。无网格方法空间离散是将计算区域划分为一系列的节点，节点之间无线段相连，避免了多边形单元的生成，减少了存储计算信息所占用的内存空间。然而无网格方法也存在一定的缺陷:首先是其精度相对于网格方法较低，当节点间距过疏时，计算结果误差较大甚至无法分辨激波间断; 另外是计算效率较低，主要是由于形函数的计算涉及多次矩阵求逆、矩阵相乘等运算，而且每个离散单元与周围单元间的通量计算个数(二维空间，一般大于等于6)也大于网格方法(二维空间，一般为3或者4)。所以，研究无网格快速算法是现在无网格方法研究重点之一。

自适应技术是一种被广泛使用于提高计算效率的方法，特别是在网格方法中^[5-7]。在无网格方法中，大量学者^[8-12]也对自适应技术做作了较多的研究：马志华^[13]和蒲赛虎^[14]根据流场中压强梯度的大小，在原有节点的基础上进行快速的局部加密或者粗化；马志华^[15]随后又基于移动节点的思想提出了点云自适应移动技术，该方法将流场中的离散点向梯度较大的区域聚集，主要适用于稳态问题；倪国喜等^[16]根据流场参数的分布，结合Voronoi图方法对整个计算区域重新布点，清晰展现了点云基于参数大小的自适应分布；Jun等^[17]采用再生核粒子法(RKPM)自身具有多尺度分辨率的特性，将解分为高阶模态和低阶模态，在大梯度的区域利用高阶模态过滤器进行精细处理；Liu等^[18]结合事后误差估计和Voronoi图对流场进行加密。

本文基于梯度准则和带权点填充布点技术^[19]提出了一种新的无网格自适应方法。该方法采用流动参数梯度大小和节点权重相结合的自适应探测器对计算流场进行探测，形成加密空腔或粗化空腔。点云加密或粗化是在完全摒弃原有点云的基础上重新生成的，充分地体现了参数的不均匀分布对点云结构的影响，简单灵活，稳态和非稳态问题均适用。为了验证所提无网格自适应方法在自适应区域内点云分布的合理性，本文首先对预先设置压强梯度的流场进行自适应布点，然后使用该方法分别计算非稳态的黎曼问题和激波碰撞圆柱问题。

1 控制方程

本文采用无黏Euler控制方程，在直角坐标系中可表示为：

式中，U是守恒变量，F及G为无粘通量，分别为：

式中，ρ为密度，u、v为运动速度X和Y方向的分量，p为气体压强，E为单位质量总能。状态方程采用刚性气体状态方程。

式中，P_∞和γ分别是压力扩展系数和气体比热比，气体为空气时，P_∞=0，γ=1.4。

2 数值方法

本文采用最小二乘方法逼近空间导数，基函数采用一阶线性函数，其具体形式如下：

以流场中某一点i为例，其卫星点个数为N，此点云中N+1个点均满足式(3)。所以可以通过一定的运算得到如下矛盾方程组:

式中，。

方程(4)存在最小二乘解。取，即点i与点j连线中点的参数值，点i的空间偏导数可表示为：

则，控制方程(1)中的通量项可以表示为：

HLLC是一种近似求黎曼解的方法，由Toro等^[20]对Harten及Lax等^[21]提出的HLL方法进行改进所得。吴伟^[19]将该方法引入到无网格方法中，计算结果中激波的分辨率比较高。所以本文采用文献[19]中的HLLC格式计算数值通量。

3 自适应技术 3.1 带权点填充布点技术概述

带权点填充布点技术是由吴伟^[19]提出的一种新的无网格布点方法。该方法的主旨是赋予每一离散节点一个实数的权重，其物理意义可以理解为以该点为圆心，权重大小为半径的圆球面。带权点填充布点就是将具有相同或不同半径的圆球面填充到计算区域中。在实际操作中，为了加强该方法的灵活可用性，两个相邻的虚拟圆球面之间并不要求严格意义上的相切，即允许部分的相交或相离。其具体的布点过程分为以下几步：

1) 根据实际情况，对边界进行均匀或按照某一规则非均匀布点，每一个边界点i的权重r_i=，d_ij为点i与相邻节点j的距离，N为相邻点的个数；

2) 将边界作为初始阵面，向内部填充带权点。以阵面边AB为例，其最佳推进带权点C的权重取两端点A和B权重的平均，通过节点C所在的球面与节点A和B所在的球面相切的原理，得到带权点C的坐标。然后在C点周围寻找现有的带权点，形成候选点链表，经过穿透、交叉等几何判断，删除无效的带权点。最后根据现有带权点与理想推进点的重叠系数大小确定最佳推进点。具体的计算方法见文献[19]。

3) 填充布点结束后对内部节点进行Laplace光顺处理，使得流场节点分布更加合理。

3.2 自适应方法

在以上带权点填充布点技术的基础上，本文提出了一种新的自适应布点方法。该方法的自适应探测器采用参数梯度大小与节点权重相结合的方法确定，具体的表达式为:

式中, 是点i处压强梯度的大小，也可取密度梯度；r_i为点i的权重，r_max是在整个计算域内节点的最大权重；为了更好地进行自适应计算，本文人为添加了n₁，n₂两个自适应经验指数，其取值范围均为^{[1, 3]}，通过实验发现，(n₁-n₂)的值越大，布点密集区域就越大。由于实际计算中常常出现指定参数梯度为0或者很大的情形，所以在自适应前，本文规定加密空腔内新生成点的最小权重为αr_max(α≤1.0)，粗化空腔内新生成点的最大权重为βr_max(β≥1.0，一般取1.0)，α和β的取值由实际情况确定。自适应方法的具体步骤如下：

1) 计算流场中每一节点的探测器E的取值，并对整个区域内的探测器值取平均，得到E₀，即该流场的自适应基准值。

其中，M为计算域内节点个数。

2) 对整个区域内的点进行加密或粗化判断：当r_i>1.1αr_max，E_i>E₀时，将点i标注为加密待删除点；当r_i < 0.85βr_max，E_i < 0.1E₀时，将点i标注为粗化待删除点。然后分别形成加密空腔和粗化空腔。

3) 对形成的空腔进行带权点填充布点。新填充点C的权重采用以下公式计算。

其中，丨▽p_c丨为推进点C压强梯度的大小，由于对于每一个推进阵面，其推进点的位置预先不可知，所以本文采用预测-校正迭代算法得到推进点C的位置：①起始时，取丨▽p_c丨为推进阵面边两端点梯度大小的平均，计算得到r_c，由两端点的球面与点C的球面相切的条件得到推进点C的预测位置；②根据C点的预测位置坐标，通过插值方法得到此时C点的梯度，与上一步的梯度取平均得到梯度校正值，进而再次得到推进点C的权重及位置的校正值；③循环步骤②多次得到推进点C最终的位置、梯度以及权重，一般循环3次。

4) 填充布点结束后对新增加的内部节点进行Laplace光顺处理，使得流场节点分布更加合理。

4 数值算例 4.1 布点示例

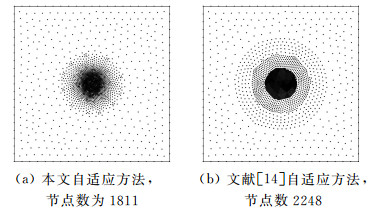

本文首先对预先设置压强梯度值的流场进行自适应布点，以检验采用本文自适应方法重构点云分布的合理性。布点区域为一边长为4的正方形，中心点位于原点(0，0)。其中，本文假设在以中心点为圆心，半径为1的圆形区域内压强梯度值为丨▽p丨=300(1-)³，外部区域的压强梯度值均为零。布点的最大权重为0.1，最小权重为0.0125，E₀=5。图 1(a)给出了相应的布点结果，图 1(b)给出了采用传统自适应方法^[14]的布点结果。由于传统方法是在原有节点的基础上在两节点中心处添加新节点或者删除新增加的点，所以要进行多次自适应布点才能使得大梯度区域点的权重达到0.0125。通过观察可以发现传统方法的节点分布呈现阶梯型，节点的自适应相对简单，无法准确地与梯度的分布相吻合，冗余节点的产生是无法避免的，而采用本文的方法进行自适应布点时，节点疏密过渡更加自然，与梯度的分布情况更加吻合，能够最大程度的减少或避免冗余节点的产生。

4.2 Riemann问题

Riemann问题是经典的非稳态激波管问题。激波管内放置一薄膜，薄膜两侧分别充满不同状态的空气。本文采用二维轴对称模型进行求解。空气的初始状态值为:

t=0时刻，薄膜破裂，由于密度压力的不同，空气开始流动。

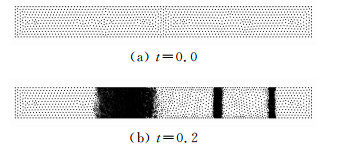

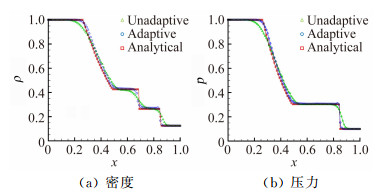

初始时刻，计算域内均匀分布的无网格节点数为1234，如图 2(a)所示，采用非自适应算法得到的计算结果如图 3所示，激波的捕捉精度较低，厚度较大，无法达到计算要求。所以本文采用自适应无网格方法对计算域内点云进行实时加密及粗化。对于该算例，自适应探测器公式中的流场参数梯度取密度梯度。图 2(b)给出了t=0.2时刻计算域内自适应点云分布图，在密度变化较为剧烈的区域，点云分布的很密，并且左侧的膨胀波区域点云分布由疏到密，右侧强激波附近点云分布密集，对应的激波管内密度及压力分布曲线如图 3所示。比较自适应结果和非自适应结果，可以发现激波的分辨率得到了很大的改善，而且自适应结果与解析解吻合的较好。该算例说明本文的自适应方法可以准确捕捉非定常流动中的简单运动激波。

4.3 瞬时激波碰撞圆柱

在以上计算的基础上，本算例给出了自适应无网格方法在二维非稳态无黏圆柱绕流问题中的应用。计算区域为长度L=6.0，高度是H=3.0的管道，圆柱位于管道中心处，半径为1.0。管道内初始激波的位置在圆柱左侧0.45处，激波左侧流场状态为：ρ=2.667，u=1.479，v=0.0，p=4.5；激波右侧流场状态为:ρ=1.0，u=0.0，v=0.0，p=1.0。计算采用的初始无网格节点数为4703，均匀分布。

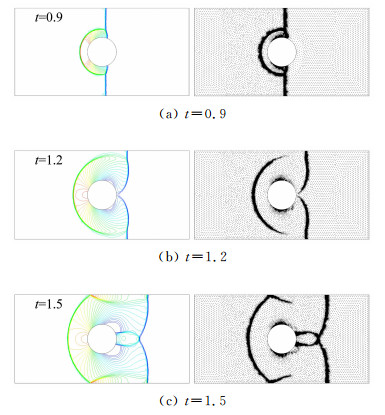

图 4给出了随着时间的推进，计算域内的压力等值线图以及对应无网格点云分布的变化。观察发现点云动态分布合理，在激波附近一直比较密，激波运动过后的区域点云被及时粗化，激波厚度始终较小，由此可以说明本文的自适应算法可以实时捕捉较为复杂的运动激波。图 5给出了不采用自适应方法，计算域内较密集地均匀分布76389个无网格节点时，计算得到的t=1.2时刻压力等值线图。比较发现两种方式得到的激波位置及强度吻合的很好，激波分辨率很高。比较两种算法所使用的时间，自适应算法所使用的时间只占直接采用较密节点计算的20.6%，所以本文自适应算法也可以有效提高计算效率。本文计算效率低于文献[14]，这是由于本文自适应点云重构需要耗费较长的时间。然而，比较本文和文献[14]中t=1.2时刻自适应点云分布图，在激波附近本文点云分布更加紧密，其他区域也相对比较稀疏，说明本文方法可以更加准确地探测到计算域内需要自适应的区域，并对其进行重新布点，使得参数变化较为剧烈的区域内的点云分布更加密集。

5 结 论

在带权点填充布点的基础上，本文结合流场中指定流场参数的梯度分布规律发展出了一种新的自适应无网格方法。该方法在自适应区域重新生成点云，简单，灵活，实用，能够准确求解非定常问题。为验证自适应后节点分布的鲁棒性，首先针对预先设置压强梯度分布的计算域进行了自适应布点，得到的无网格自适应点云分布图显示这种方法能够根据梯度的大小对计算域合理地进行加密或粗化。随后，非稳态的Rimeann问题和瞬时激波碰撞圆柱问题的计算结果显示本文方法能够准确识别激波所在的区域，并能实时捕捉运动激波，而且点云的自适应结果合理，进一步展示了所提自适应方法在非稳态问题计算中的有效性。在瞬时激波碰撞圆柱问题中，本文比较了自适应计算和非自适应计算得到相当的结果所耗费的时间，结果显示自适应算法的计算时间比较小，所以本文的算法是可以较好地提高无网格计算效率的。本文后续的工作将考虑改进点云重构方法以进一步提高自适应计算效率并将该自适应方法应用于求解存在复杂边界变形的多介质流动问题。
