钢悬链式立管是一种新型深水立管形式，是深水湿树生产系统的首选立管形式。集海底管线与生产立管的功能于一身^[1]，结构形式及制造工艺相对简单，建造成本低，施工难度及作业量低^[2]，可用于所有类型的浮式平台，适用于高温高压的工作环境。立管铺设是立管投入使用的第一步，其铺设成功关系到后续生产的进行。J型铺设，以立管近乎垂直下放到水中的形态而得名，通过调整J型塔的倾角，使管线的连接作业姿态与入水姿态相同，从而消除了上端的过度弯曲^[3]，能够使钢悬链立管产生更小的应力，成为超深水立管铺设中的最优选择^[4]。J型铺设过程中铺管船运动主要由波浪导致，立管除了本身重力外，还要遭受到多种环境载荷，如管土耦合、冲击载荷等。对于整个铺设系统而言影响最显著的是波浪载荷和海流载荷。作业窗口，是为了确定铺设时正常铺设和弃管作业的界限，确定铺管船能够正常铺管的范围，为不同环境载荷下的工作状态提供指导^[5]。目前研究中，针对钢悬链立管开展的作业窗口研究并不多。钢悬链立管J型铺设作业窗口可根据立管规范API RP 2RD的强度校核结合铺管船的张紧能力为限制条件来获得。

本文根据南海3 000 m水深钢悬链立管J型铺设作业为分析对象，分析浪流相对方向对铺设系统的影响，考虑不同波高-周期，以及不同海流-波浪条件下立管产生的应力和所使用半潜式铺管船的最大张紧能力，综合分析后分别得到其作业窗口，并分析了J型铺设过程中作业窗口的影响因素。

钢悬链立管的安装作业流程可以分为以下几个步骤：1)起始铺设：使用J型铺设作业方式，安装船将吸力锚下放，接着利用ROV将连接着PLET的立管下放到海底并与吸力锚连接，然后随着安装船行驶，正常下放立管。2)弃管作业：A & R缆绳将立管完全下放到海床上。3)回收作业：A & R缆绳将立管顶端回收到铺管船，对其进行维修检测。4)移管作业：将立管从安装船上转移到海洋平台。同时铺管监测贯穿立管铺设始终^[6]。

整个J型铺管作业阶段，立管在起始铺设时候的触地点附近产生最大应力^[7]，因而铺设作业时，需着重分析立管呈J型时立管应力。

钢悬链立管静力分析方法中，有有限元、有限差分法^[8]、大变形梁理论^[9]以及悬链线理论^[4]，其中悬链线理论是常用方法，计算速度远快于其他方法。

J型铺设如图1所示，悬链线的控制方程为

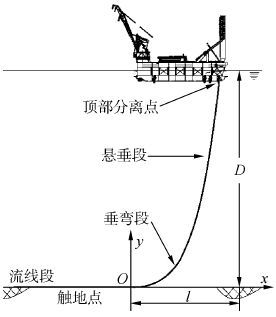

图1 J型铺设示意图 Fig.1 Configuration of J lay

图选项

钢悬链立管的动力分析最经常使用的是集中质量法^[10]，其主要特点是运算效率高。考虑立管微段受力分析，立管微段运动方程可表述为^[10]

忽略扭矩影响，则立管微段弯曲平衡方程为

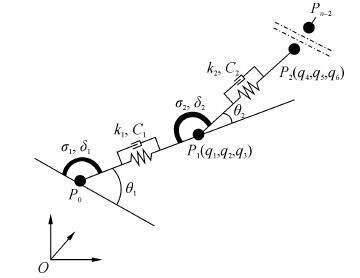

图2 集中质量法离散模型[12] Fig.2 Model of lumped-mass method

图选项

南海海域海况复杂多变，铺设作业应当在较为温和的气候条件下；环境恶劣时，铺设作业继续进行易对管线乃至铺管船造成破坏，此时应进行弃管作业，以保证人员及设备的安全。针对深水立管J型铺设的正常作业状态，确定其作业窗口，从而有效确定管线正常铺设作业可以安全进行的阈值环境条件，建立J型铺设作业警戒包络线^{[13, 14]}。

应用API RP 2RD规范，基于许用应力法，校核关键位置主应力，用ORCAFLEX计算，得到铺管过程中最大有效张力。铺管船参数如表1所示。

钢悬链式立管铺设总长4 000 m，悬挂总长为3 340 m，海底流线段660 m，外径0.457 2 m，壁厚0.025 4 m；立管上部安装有减轻涡激振动的螺旋列板，上下两截面，如图3所示，参数如表2所示。

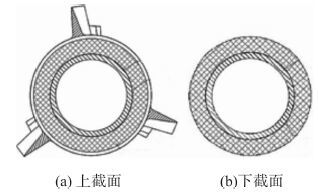

图3 立管上部截面和下部截面形状 Fig.3 Upper and lower section of SCR

图选项

立管材料为X65钢，许用应力系数为0.8，立管在铺设过程中的许用应力为358.54 MPa。

作业窗口确定准则如表3所示。

海流与波浪共同作用时，浪流相对方向对铺管系统影响明显，组合示意图如图4所示。

图4 波浪海流组合 Fig.4 Direction of wave and current

图选项

计算不同浪流相对方向管线受力，可以有效确定立管在铺设过程中所受到的最危险的环境组合条件。图5所示浪向角180°、海流方向以间隔15°在0°~180°下立管最大等效应力计算结果。

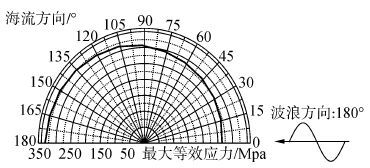

图5 不同海流方向下立管的最大等效应力 Fig.5 Max von Mises stress of SCR under different current directions

图选项

据图5，浪流同为180°时立管最大等效应力最大，浪流反向时立管最大等效应力最小。故选取浪流同向作为波浪-海流作业窗口的计算工况，所得结果认为是立管铺设过程中所遭遇的最危险环境。

铺管船对称，分别考虑浪向角0°、45°、90°、135°及180°的波高-周期作业窗口。设定海流设为南海海域一年一遇流速剖面，表面流速为0.73 m/s,剖面如图6所示，浪流同向，使用不规则波JONSWAP谱，对不同波高及谱峰周期组合情况进行校核，绘制波高-周期作业窗口。结果如图7(a)~(e)所示，图中阴影区域表示铺设作业可以安全进行，非阴影区域需立即进行弃管作业。图中左下角位置局部放大区域为南海海域波浪散布图，圆圈表示不同参数的波浪出现的频率，圆圈面积越大表示该参数所对应的波浪出现频率越高。

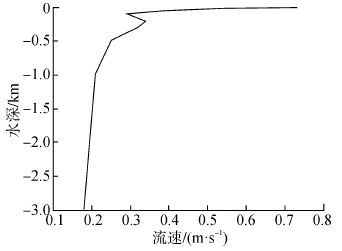

图6 海流流速剖面图 Fig.6 Profile of current velocity

图选项

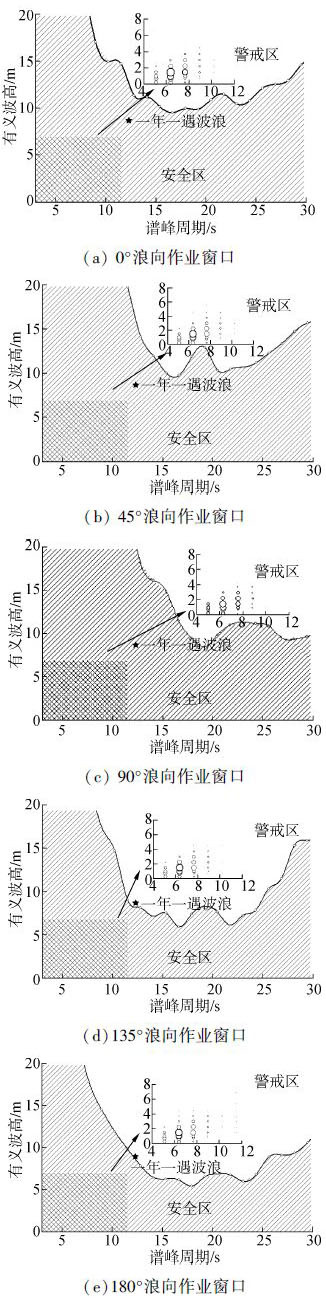

图7 各浪向下作业窗口 Fig.7 Operability envelopes under different wave directions

图选项

海流载荷表层流速通过影响上部浮体间接影响与之相连的立管结构，且直接作用立管本身。由2.2节可知，铺管系统迎浪迎流时立管产生最大应力。在此方向下，校核不同波高、流速组合情况下的管线强度，获得不同流速条件下J型铺设作业可以安全进行的最大波高，绘制波浪-海流作业窗口。

浪流方向均为180°时，海流流速从0递增至2 m/s，波浪谱峰周期设为定值10 s。确定不同流速条件下钢悬链式立管J型铺设可以安全作业的最大波高，如图8所示，阴影区域即为180°浪流同向下的J型铺设波浪-海流作业窗口，非阴影区域需进行弃管操作。

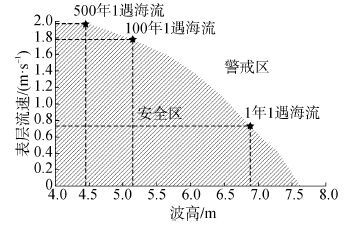

图8 180°浪流同向下波浪-海流作业窗口 Fig.8 Operability envelope of 180°wave and current direction

图选项

由图8，一年一遇海流下，流速的改变对所允许的最大波高影响较小，海流对于立管结构强度作用有限，作业窗口变化趋势随着波高变化明显。其他波浪周期情况下波浪-海流作业窗口形状与图12中曲线的变化趋势类似。

图12 垂向合成运动响应幅值 Fig.12 Composite RAO of vertical motion

图选项

立管在铺设过程中的结构强度与环境载荷、铺管船的运动状态及管线自身力学性质等多方面因素有关。对于波高-周期作业窗口及波浪-海流作业窗口，对深水钢悬链式立管J型铺设作业窗口的影响因素如下分析。

J型铺设可安全进行的最大波高受波浪周期与浪向角的共同影响。由图7(a)~(e)，对于短周期波浪 (T_p≤8 s)，各浪向下J型铺设可以正常进行的最大波高很大，此时作业安全性很高。在周期适中的波浪条件下(8 s≤T_p≤16 s)，铺设作业允许的最大波高迅速下降，在周期16 s左右降至最低，作业窗口最低点处的数值与浪向角密切相关，180°浪向的作业窗口最小，90°浪向的作业窗口最大，此时横浪状态较为安全，但易使铺设路径发生较大偏移，需协调各方面因素综合考虑。随着波浪周期的增加，铺设作业可以进行的最大波高缓慢增加，在22 s左右，由于铺管船的运动使作业窗口出现小幅波动，长周期情况下，横浪条件下的铺设作业最为危险，而浪向45°和135°时相对安全。

海流的方向及速度随时间变化缓慢，海流对海洋结构物的作用简化为定常的横向载荷。图9、图10表示不同表面流速下立管静力分析时的最大等效应力及最大弯曲应力。

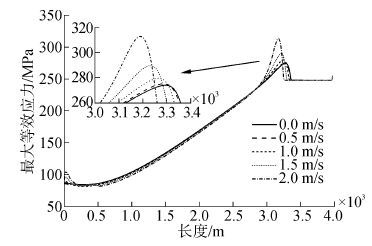

图9 不同流速条件下立管的最大等效应力 Fig.9 Max von Mises stress of SCR under different current velocity

图选项

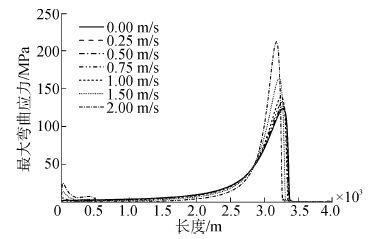

图10 不同流速条件下立管的最大弯曲应力 Fig.10 Max bending stress of SCR under different current velocities

图选项

由图9和图10，随着流速增加，管线结构受力作用逐渐显著。一年一遇的流速条件之下，海流对于管线受力的影响有限，且管线铺设作业通常在较为温和的环境条件下进行，可以认为立管的J型铺设对于海流条件的敏感性较弱。

然而实际铺设过程中，流速对于深水动力定位铺管船是确定作业窗口的重要因素之一，流速过大，横向来流，往往造成铺管船站不住位，而中止铺设作业。因而铺设时，应尽量避免横向来流作业。

铺管船与立管组成了一个复杂的耦合系统，铺管船的运动对立管结构影响显著。J型铺设作业中，管线自船艏J型塔近似垂直下放，铺管船的垂向运动对下部相连的立管结构受力有显著影响。铺管船在波浪中的垂向运动由垂荡、纵摇和横摇共同引起。铺管船满载铺管状态下垂荡、纵摇和横摇RAOs如图11所示。横摇RAO在较大波浪周期时才会出现较大变化趋势，J型铺设塔一般安装于船艏甲板中线位置，铺设过程中，铺管船的横摇运动对立管结构影响较小。垂荡和纵摇的变化趋势相似，且均在波浪周期15 s附近变化趋势剧烈，考虑J型塔位置，对立管结构产生较大影响的是由于垂荡与纵摇耦合作用在垂向产生的运动。

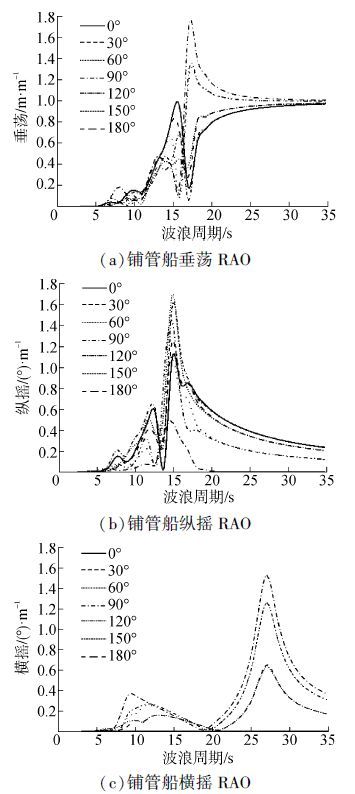

图11 铺管船垂荡、纵摇和横摇RAO Fig.11 Heave and pitch RAOs of J lay barge

图选项

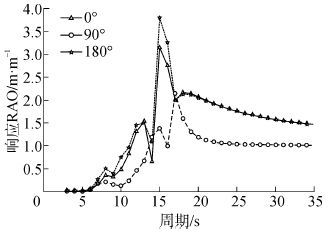

铺管船垂荡与纵摇合成垂向运动响应幅值如图12所示，对比图7(a)~(e)，不同周期下J型铺设所允许的最大波高的变化趋势与垂荡-纵摇合成运动幅值变化趋势大体相似，作业窗口最狭窄的区域与垂向运动较为显著的区域吻合程度较高，此时的波浪周期近似为铺管船此工况下的纵摇固有周期，船体与波浪发生共振，运动幅值大幅增加，使铺设作业窗口迅速减小。因此，应尽量避免在易发生共振的环境条件下进行作业。

铺管船设计时，船舶固有周期应远离海域出现频率较高的波浪周期，以保证船舶运行的安全性，减少由于环境原因所导致的工期延误与额外成本。

立管结构对J型铺设作业窗口的影响主要体现在管径和壁厚，以波高-周期作业窗口作如下分析。

选取立管主要参数如表4所示。

上述尺寸的立管作业窗口结果如图13所示。

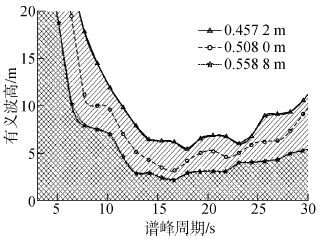

图13 不同管径立管J型铺设波高-周期作业窗口 Fig.13 Wave height-period operability envelopes of different SCR diameters

图选项

壁厚一定时，随着管径的增加，其弯曲刚度显著增加，单位长度表观重量呈小幅下降趋势。由于刚度增加，铺设过程中弯曲应力增幅明显，故作业窗口逐渐减小。对于外径0.558 8 m，壁厚0.025 4 m立管而言，波高-周期作业窗口已十分狭窄，周期在16 s附近时，铺设作业所允许的最大波高已不足2 m，总体来说较为危险。

选取管径相同，壁厚不同的立管，确定其作业窗口。立管主要参数如表5所示。

管径一定时，随着立管壁厚的增加，立管湿重增加，弯曲刚度小幅上升，铺设作业窗口逐渐增大。随着水深的增加，立管所受外界静水压力大幅提升，壁厚越小，管线径向压应力越大。壁厚较小的立管在触地点附近易发生较大弯曲而产生较大的弯曲应力，导致其作业窗口较为狭窄。

上述尺寸的立管作业窗口如图14所示。

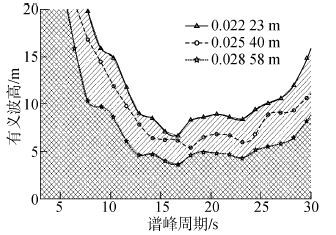

图14 不同壁厚立管J型铺设波高-周期作业窗口 Fig.14 Wave height-period operability envelopes of different SCR wall thickness

图选项

南海3 000 m水深钢悬链立管J型铺设，在浪流大小一定，其方向针对于铺设系统均为180°迎浪状态时作业窗口最小。波高-周期作业窗口中，波浪方向为180°时，相对于其他浪向可铺管范围最小，当波浪周期在铺管船的垂荡和纵摇周期附近时，可作业的波高最小，这是因为波浪与船体发生了共振现象。波浪-海流作业窗口中，在额定波浪周期为10 s情况下，海流大小从0逐渐增大到2 m/s，可作业的波高从7.5 m降低至4 m，考察波浪和海流的影响，作业窗口对波浪敏感性更强。作业窗口的确定，除了受环境载荷影响外，铺管船和立管结构也同样对其产生重要影响，因而，在铺管船设计和立管选型时，应综合考虑多种因素，确保立管铺设的进行。
