染料被广泛地用于纺织工业、食品加工、造纸和塑料等行业^[1-3]。现代的工业技术发展迅速，染料品种越来越多，据统计，我国能够生产的品种达1200多个，其中日常生产的品种就超过600个^[4-5]。排放到自然环境中的染料废物很难被有效分解和吸收，这使污染的程度逐渐增加^[6]，还可能影响水生生物的生长，甚至诱发基因突变或致癌，严重威胁人类的身体健康^[7]。同时染料废水中往往含有微量铬、砷、铜等金属离子，它们也对环境以及人体有很大危害^[8]。因此人们越来越关注染料引起的有机物以及重金属离子等无机物的污染。如今，工业上处理废水中染料及重金属的主要方法有物理法、化学法和生物法。物理法是目前运用最多的方法，该方法的可开发性和效率较高。Ponnusamy等^[9]用桉树活性炭来吸附孔雀石绿染料。目前用作吸附的吸附剂具有制备工艺繁杂、成本较高、难以获取等缺点。因此，寻找更加便捷及廉价的处理染料废物的新材料是目前的重要研究方向之一。

黄豆作为生物材料优点突出，不但资源丰富，而且无污染、可再生。从3 000多年前至今，人们对它的认识多在食用、药用方面。据最近的研究，黄豆对心血管病人有保护作用，主要因为其成分中的膳食纤维进入人体后可降低体内的胆固醇比例^[10-12]。由此可见黄豆在生物学上具有优良功效，但关于黄豆的结构及其作用却未见报道。本文采用场发射扫描电子显微镜(Field Emission Scanning Electron Microscope，FESEM) 对加热处理的黄豆进行形貌表征，经研究发现其可作为生物吸附剂吸附废水中的难降解有机物和重金属离子，是一种具有优良性能的吸附剂。

偶氮染料中性红(Neutral Red，NR)的废水特点是水质复杂，色泽深且难处理^[13]。本文将黄豆进行热风处理，制成吸附剂，研究外界因素对材料吸附中性红效果的影响。另外，还发现该样品对重金属离子也有吸附效果，本文利用扫描电子显微镜对其成分进行了能谱分析。

1 实验 1.1 材料的制备

黄豆原料(山东济宁嘉祥农家) 在120 ℃下热处理5 h制备出所需的吸附剂，命名为S5-5。中性红吸附质为AR级，无需再纯化。使用高精度电子天平准确称量中性红染料粉末，并溶于去离子水，配成0.01 mol/L的中性红储备液；使用相同方法分别配置0.1 mol/L的硝酸镉(Cd(NO₃) ₂)、硝酸铬(Cr(NO₃) ₃)、乙酸铅(Pb(CH₃COO) ₂) 储备液。在后续实验中使用的各种一定浓度的溶液均从储备液中稀释所得。本实验用分析纯级盐酸(HCl) 和氢氧化钠(NaOH) 来调节溶液的pH值。

1.2 吸附实验 1.2.1 对中性红染料的吸附实验

本实验均采用静态吸附法，在常温(22 ℃) 下，将准确称量定量的S5-5样品(无说明约1 g) 倒入已知浓度的中性红溶液中，在振荡器中进行吸附实验，转速为100 r/min。为了研究pH值、溶液初始物质的量浓度以及吸附时间对吸附量的影响，设计了以下实验：(1) 中性红溶液初始物质的量浓度为0.3 mmol/L，设置了不同的pH值，固定吸附时间，计算吸附效果；(2) 溶液pH值调节为7，溶液初始物质的量浓度从0.05 mmol/L变化到0.75 mmol/L，固定吸附时间，计算吸附效果；(3) 溶液pH值调节为7，分别在3种不同的初始物质的量浓度(0.1，0.3，0.5 mmol/L) 下吸附，定时取样，计算吸附效果。对所有吸附后的溶液进行离心处理(5 min)，转速为4200 r/min，取上层清液，在529 nm处用紫外−可见光−近红外(UV-Vis-NIR) 分光光度计检测剩余溶液中的中性红物质的量浓度。剩余固体烘干后进行红外分析。根据中性红溶液物质的量浓度及其吸光度之间的关系计算吸附后中性红的物质的量浓度。材料在吸附一定时间t后，溶液中中性红的去除率R以及吸附量q_t用式(1) ~(2) 进行计算。

$ R = \frac{{{c_0} - {c_t}}}{{{c_0}}} \times 100\% $

(1)

$ {q_t} = \frac{{\left( {{c_0} - {c_t}} \right) MV}}{m}\;\; $

(2)

式中：c₀为NR的初始物质的量浓度，c_t为吸附t时间后剩余的NR的物质的量浓度，M为NR的摩尔质量，V为NR溶液体积；m为样品S5-5的质量。

1.2.2 对重金属离子的吸附实验

在一定条件下，配置不同浓度的金属离子溶液并加入吸附剂，分别在振荡器中进行吸附实验，转速100 r/min。吸附平衡后将样品烘干在扫描电子显微镜(Scanning Electron Microscope，SEM) 下对样品内部进行能谱分析。

2 结果与讨论 2.1 黄豆结构

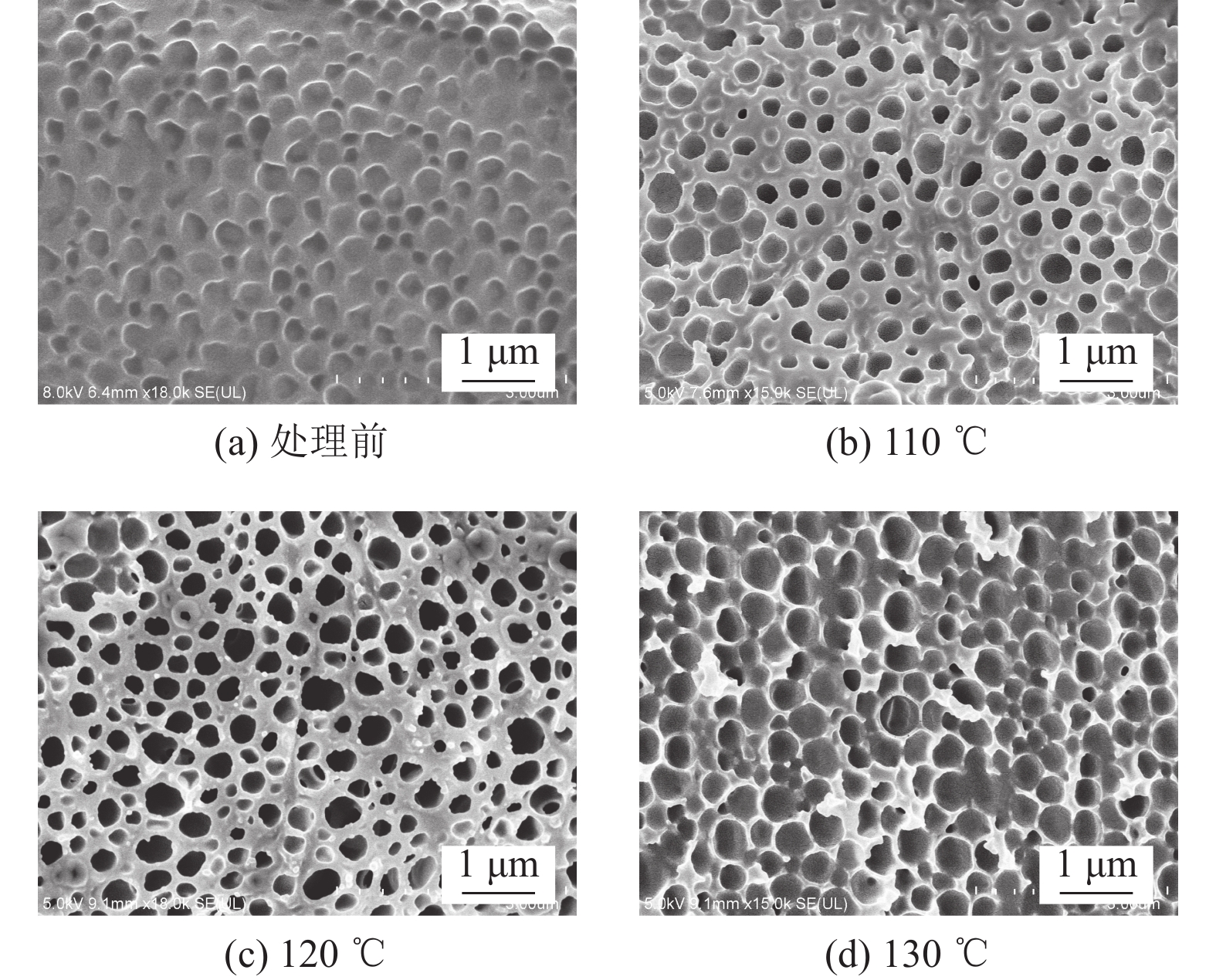

图1(a) ~(d) 分别为热处理前以及110 ℃、120 ℃、130 ℃处理5 h后的微观结构图。由图1可以看到，处理前的黄豆内部存在一些浅坑，孔结构不明显，热处理后出现了明显的孔结构，并且在这3个温度中，120 ℃处理过的样品(S5-5) 的孔结构及尺寸最为均匀且密集，孔状为蜂窝状。经过运用软件ImageJ对样品S5-5的孔进行统计，得到S5-5样品的孔径约为(0.42±0.08) μm。后续将以样品S5-5为吸附剂进行吸附实验。

2.2 中性红溶液的吸收曲线

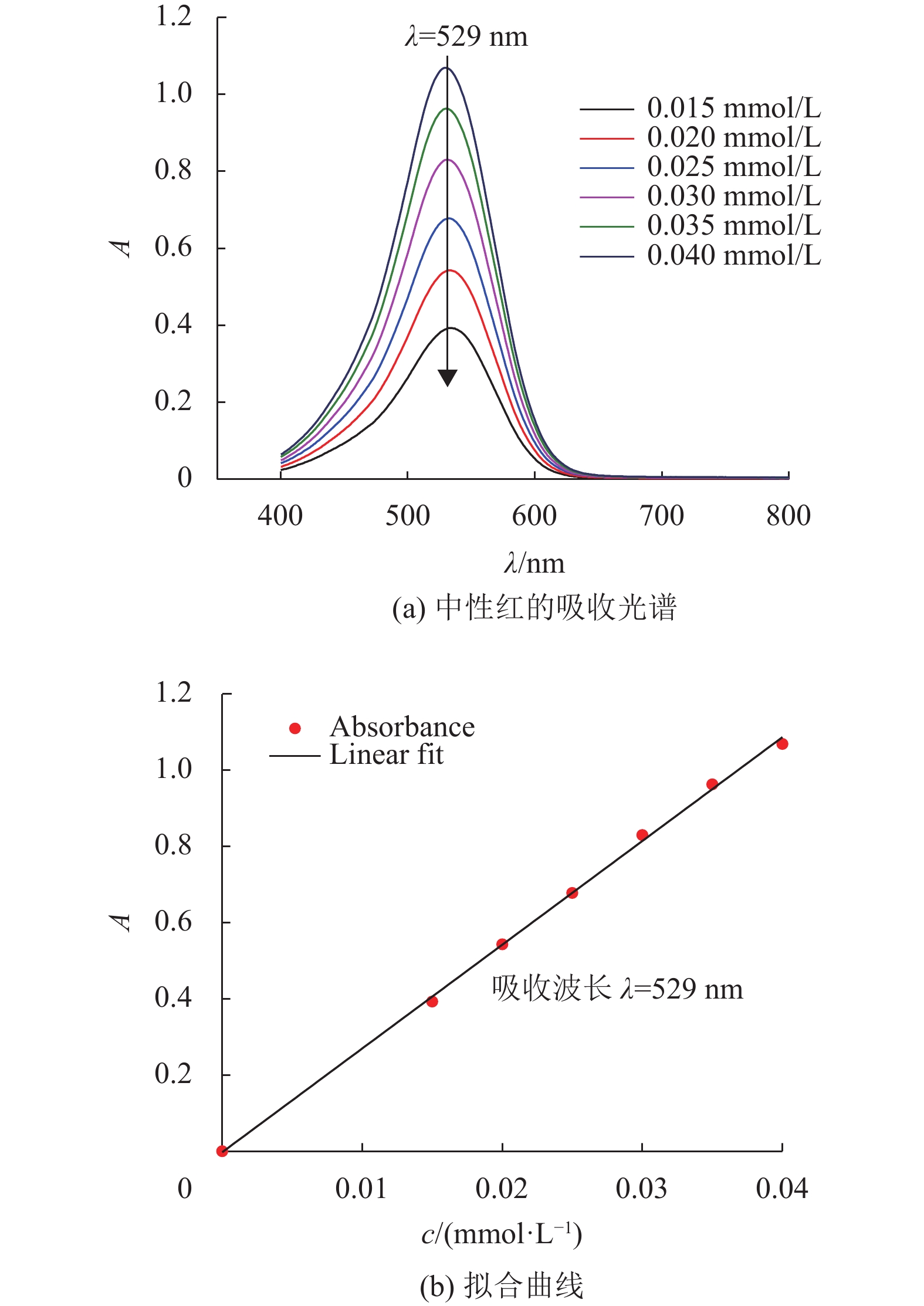

图2(a) 为运用UV-Vis-NIR分光光度计测得的已知浓度的NR溶液的吸收光谱，实验得到的溶液最大吸收峰在529 nm附近。

根据朗伯−比尔定律

$ A = \varepsilon lc $

(3)

式中：A为溶液吸光度；ε为摩尔消光系数，由溶剂、溶质以及吸收池厚度决定；l为液层厚度；c为测试溶液的物质的量浓度。本实验液层厚度为1 cm。

在吸收波长529 nm处，对中性红溶液物质的量浓度和此浓度对应的吸光度之间的关系进行拟合(见图2(b) )，得到式(4) ，此时相关系数R²为0.999。

$ A = 27.230\;3c - 0.002\;43 ,\;R^{2}=0.999 $

(4)

根据R²=0.999可以发现在实验的浓度范围内，中性红溶液的物质的量浓度与此浓度对应吸光度之间的线性关系良好，因此可用UV-Vis-NIR 分光光度法测量并换算溶液的物质的量浓度。由上述条件可求得中性红水溶液在最大吸收峰处的摩尔消光系数约为2.72×10⁴ L·mol⁻¹·cm⁻¹。由此，可通过测量中性红溶液在529 nm处的吸光度，再由回归方程换算出此时的物质的量浓度，并运用式(1)~(2) 计算对应的去除率和吸附量。

2.3 傅里叶变换红外光谱分析(FTIR)

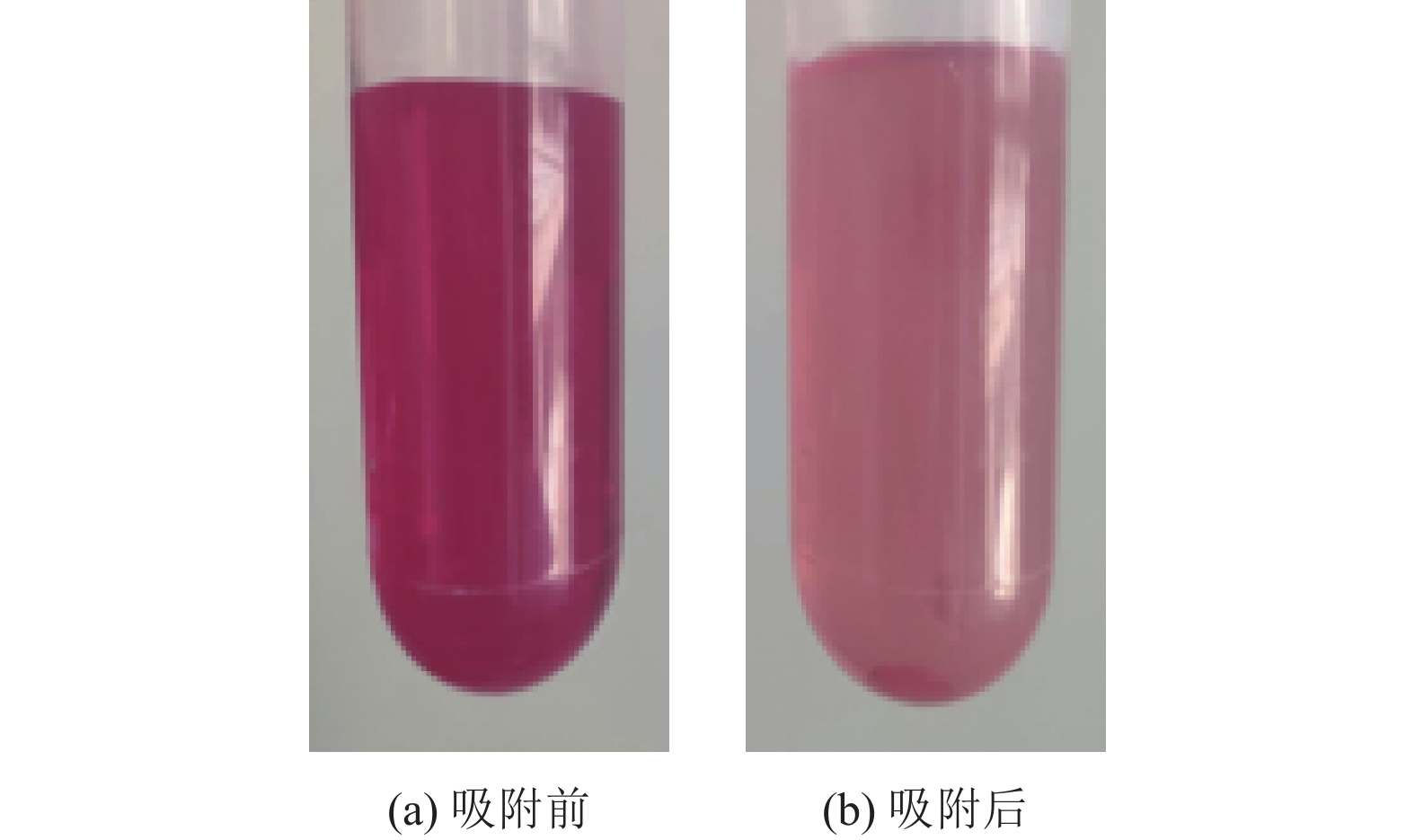

图3为实验中吸附前及吸附10 min后溶液离心前的对比图。可以明显看到吸附10 min后溶液颜色变浅，样品S5-5对中性红染料的吸附效果明显。

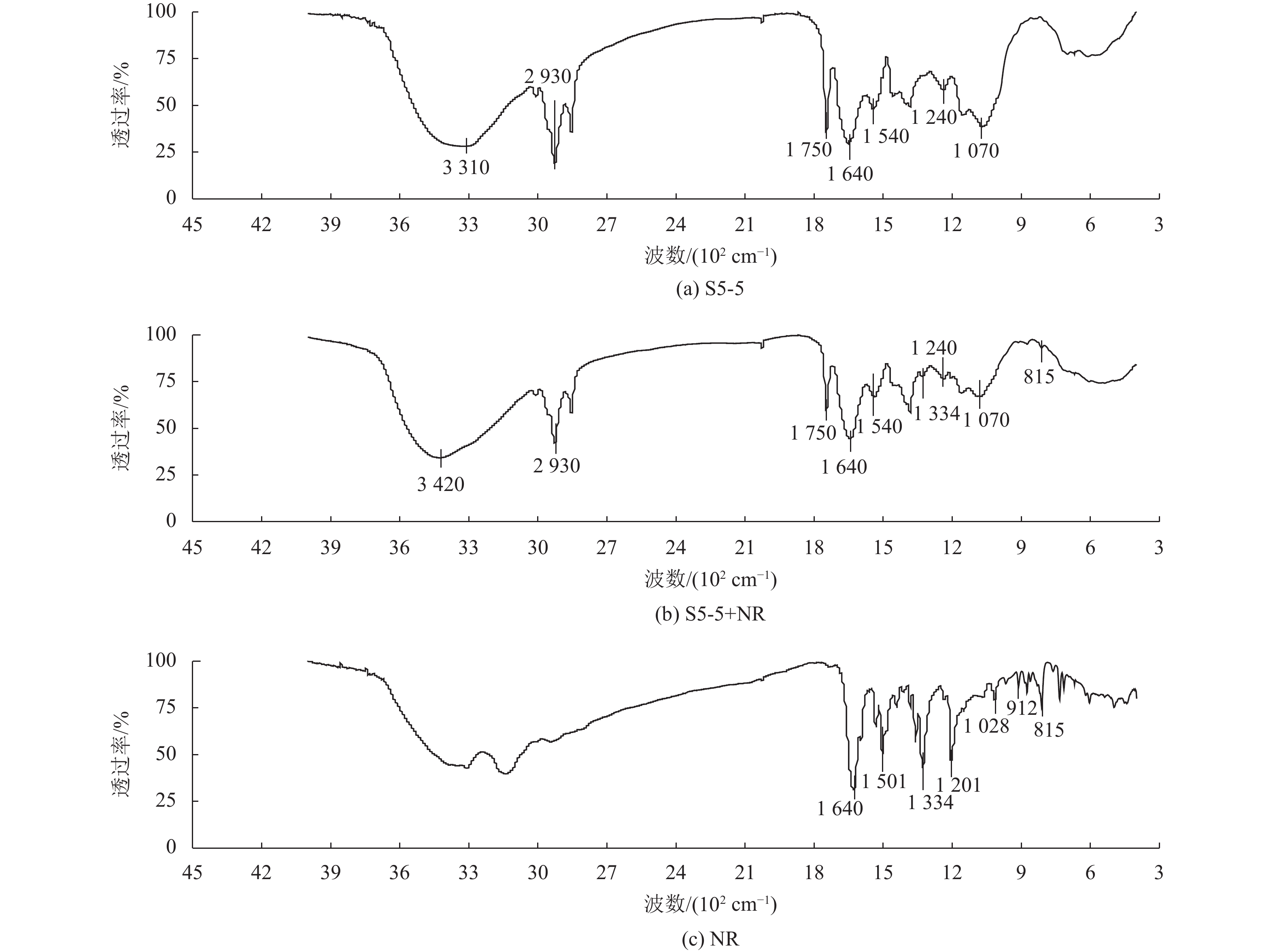

图4为样品S5-5、S5-5+NR及中性红的FTIR图谱。对于样品S5-5，在3 300 cm⁻¹附近有一处宽的峰，此为生物大分子的N−H峰叠加−OH伸缩振动产生的^[14]，1 640 cm⁻¹左右的峰由蛋白质酰胺Ⅰ带(C=O拉伸) 产生^[15] ；1 540 cm⁻¹左右的峰由蛋白质酰胺Ⅱ带(N−H键) 产生^[15]；1 240 cm⁻¹左右的峰由蛋白质酰胺Ⅲ带(C−O拉伸和C−H键) 产生^[16] ；而在1 070 cm⁻¹左右的峰主要为低聚糖等分子中C−O键的伸缩振动峰^[14]。对于中性红，在1 442 cm⁻¹处为−CH₃的反对称变形振动峰；1 334 cm⁻¹处的峰则是 Ar−N(芳香族−N)键的伸缩振动吸收峰；而1 028 cm⁻¹处的峰则是吩嗪环链上C−H伸缩振动峰^[17-18]。对比3种样品的FTIR图可以发现，样品S5-5+NR相对样品S5-5，在3 300 cm⁻¹附近出现的峰发生了偏移，在1334 cm⁻¹处和815 cm⁻¹处均出现了弱峰。除此之外各峰的位置没有再发生改变，只伴随着峰的弱化以及强化。这证明中性红只是被吸附剂吸附了，并没有伴随着新键的产生以及旧键的断裂。因此可以初步确定此吸附过程主要是物理吸附。

2.4 中性红的吸附效果 2.4.1 溶液初始pH值的影响

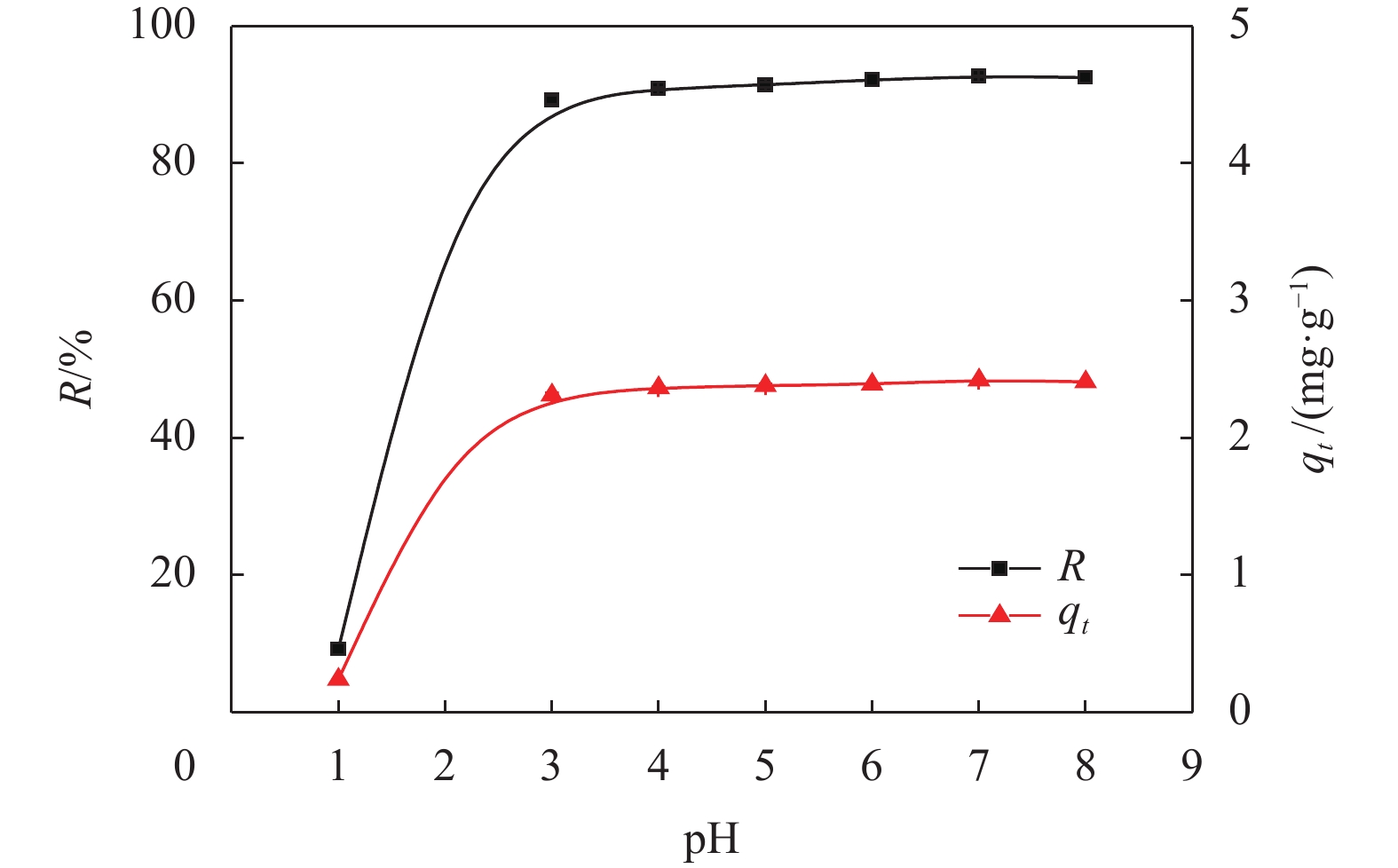

本文研究了不同初始pH值时的吸附效果(见图5)。由图5可知，在一定pH值范围内，去除率R与吸附量q_t随着pH值增加而增加。显然，pH值从1增至7时，R从(9.2%±0.2%) 增至(92.70%±0.09%) ，q_t从(0.24±0.01) mg/g增至(2.422±0.002) mg/g，直到pH=8时才略微下降。而pH在3~8之间，q_t及R几乎不变并且能够保持相对较高水平，这说明酸性至弱碱性条件更适合样品S5-5对中性红的吸附。李术英^[19]曾研究发现核桃壳能够吸附中性红染料，但严重受pH值的影响，只有当pH≈4.5时去除效果才相对较好，此时去除率约为90%。相对而言，S5-5吸附性能优良，在较宽的pH值范围内均可保持，是一种理想的去除染料的吸附剂。

2.4.2 中性红溶液初始物质的量浓度的影响

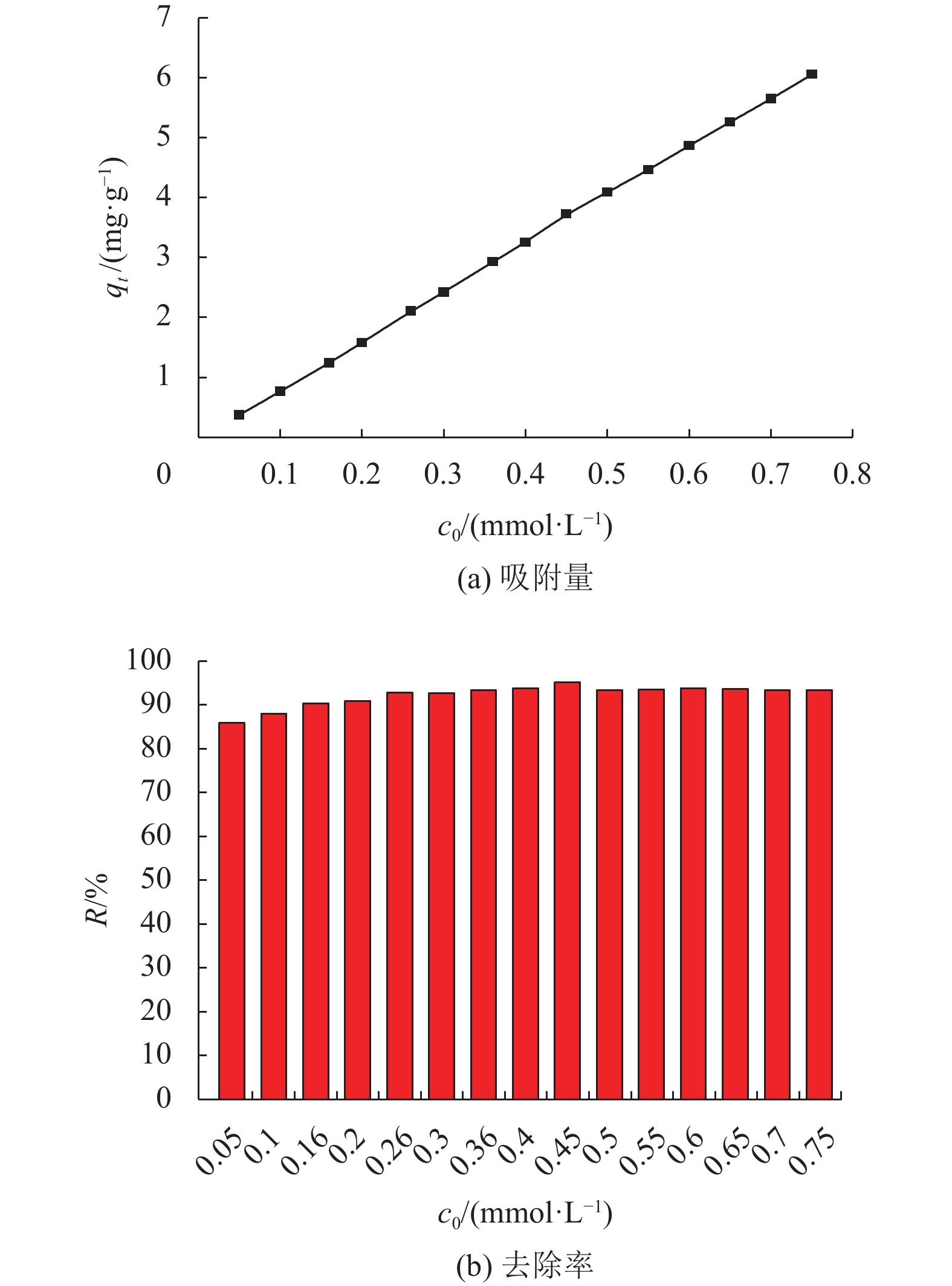

在常温(22 ℃) 下研究样品S5-5对中性红的吸附量q_t与去除率R和中性红溶液初始物质的量浓度c₀之间的关系(见图6)。图6(a) 为q_t随c₀变化的曲线，可以看到q_t随c₀增加而增大。当c₀到达0.75 mmol/L时，q_t约为6.06 mg/g，并且有持续增加的趋势。图6(b) 显示，当c₀为0.05 mmol/L~0.75 mmol/L时R在85%以上；而c₀为0.15 mmol/L以上时R在90%以上；当c₀为0.45 mmol/L时R约为95.1%。因此，在一定的中性红初始物质的量浓度范围内，中性红染料能够提供驱动力用以克服自身在液体和固体之间的传质阻力，以此增强吸附能力。

2.4.3 吸附动力学研究

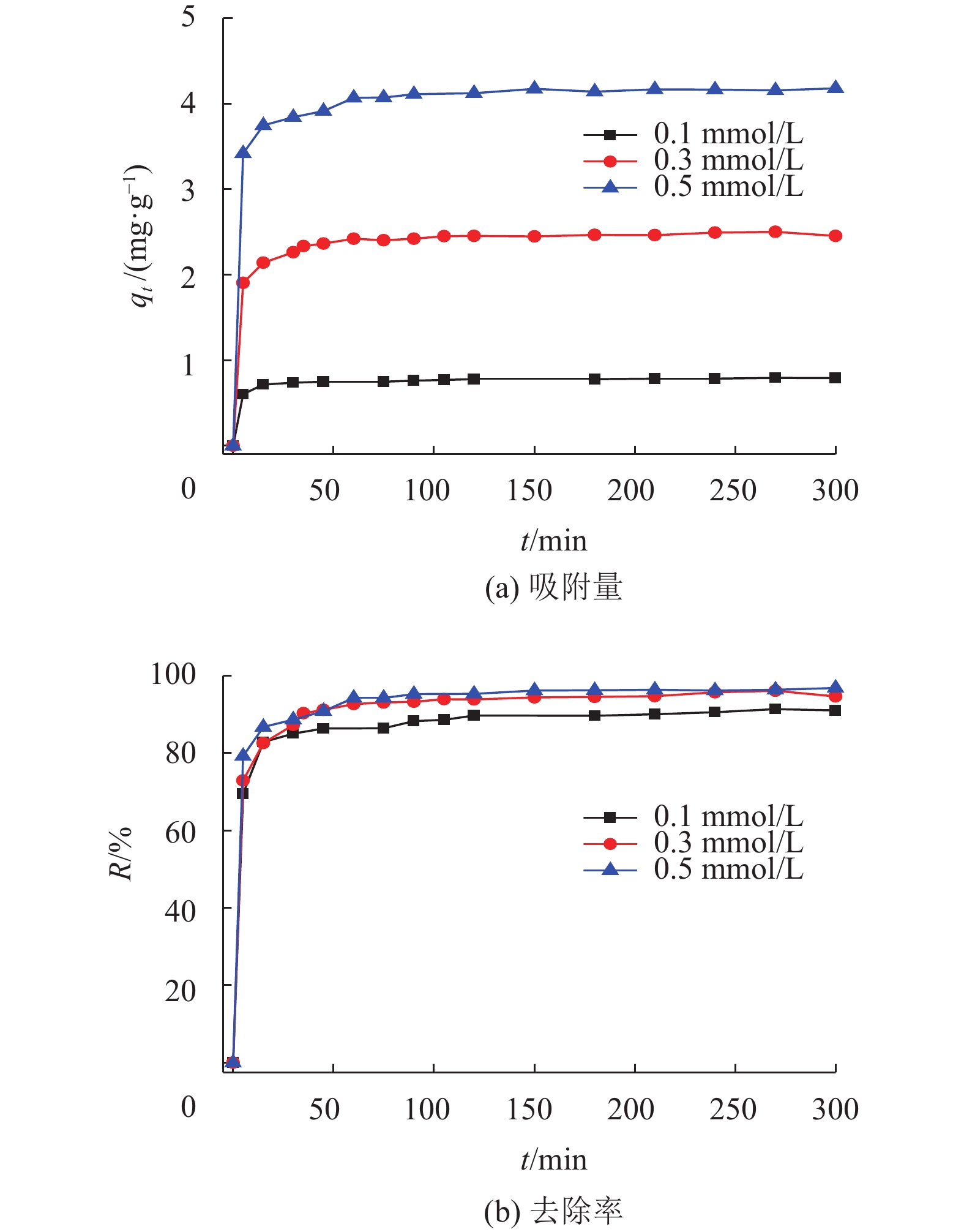

在常温下研究S5-5吸附中性红的动力学过程。结果如图7所示。图7(a) 为S5-5对中性红的吸附量q_t随吸附时间t的变化曲线，图7(b) 为S5-5对中性红的去除率R随时间t的变化曲线。结果显示，在这3种浓度下，吸附过程可分为3个阶段：第1阶段为前20 min，吸附速率最高，这是吸附的主要过程，吸附质快速扩散到吸附剂表面并被表层吸附。第2阶段，虽然q_t和R仍然在上升，但速度变慢，这是由于此时中性红分子已经扩散至吸附剂内部孔隙，此阶段作为吸附过程的内部扩散过程。第 3 阶段，吸附达到平衡，q_t和R不再随t的变化而变化。同时，对比3种浓度的吸附结果可知，吸附平衡时间与中性红初始物质的量浓度呈正相关，而在所研究的初始物质的量浓度下吸附平衡时间都较短。Jiang等^[20]曾研究竹壳对中性红的吸附，相比之下，样品S5-5的吸附平衡时间更短，并且在平衡时R值能保持90%以上，是一种良好的吸附剂。

本实验采用了准一级动力学模型和准二级动力学模型^[21]探究吸附机理。准一级动力学模型常用式(5) 表达，准二级动力学模型常用式(6) 表达。

$ {\rm{ln}}\left( {{q_{\rm{e}}} - {q_t}} \right) = {\rm{ln}}{q_{\rm{e}}} - {K_1}t $

(5)

$ \frac{t}{{{q_t}}} = \frac{1}{{{K_2}q_{\rm{e}}^2}} + \frac{t}{{{q_{\rm{e}}}}} $

(6)

式中：q_e 为平衡吸附量; q_t 为吸附了时间 t 后的吸附量；K₁为一级动力学常数，K₂为二级动力学常数。

分别用式(5) 和式(6) 对所测得的实验数据进行线性拟合，准一级、准二级动力学参数分别如表1、表2所示。比较两表格可知，在3种中性红初始物质的量浓度下，由准二级动力学模型拟合的相关系数R²(>0.999)比由准一级动力学模型拟合的相关系数R²(<0.93)更接近1，并且由前者计算出的q_e值明显比后者计算出的q_e值与实验结果更加接近，因此用准二级动力学模型描述S5-5对中性红的吸附过程更为准确。

2.5 金属离子吸附效果探究

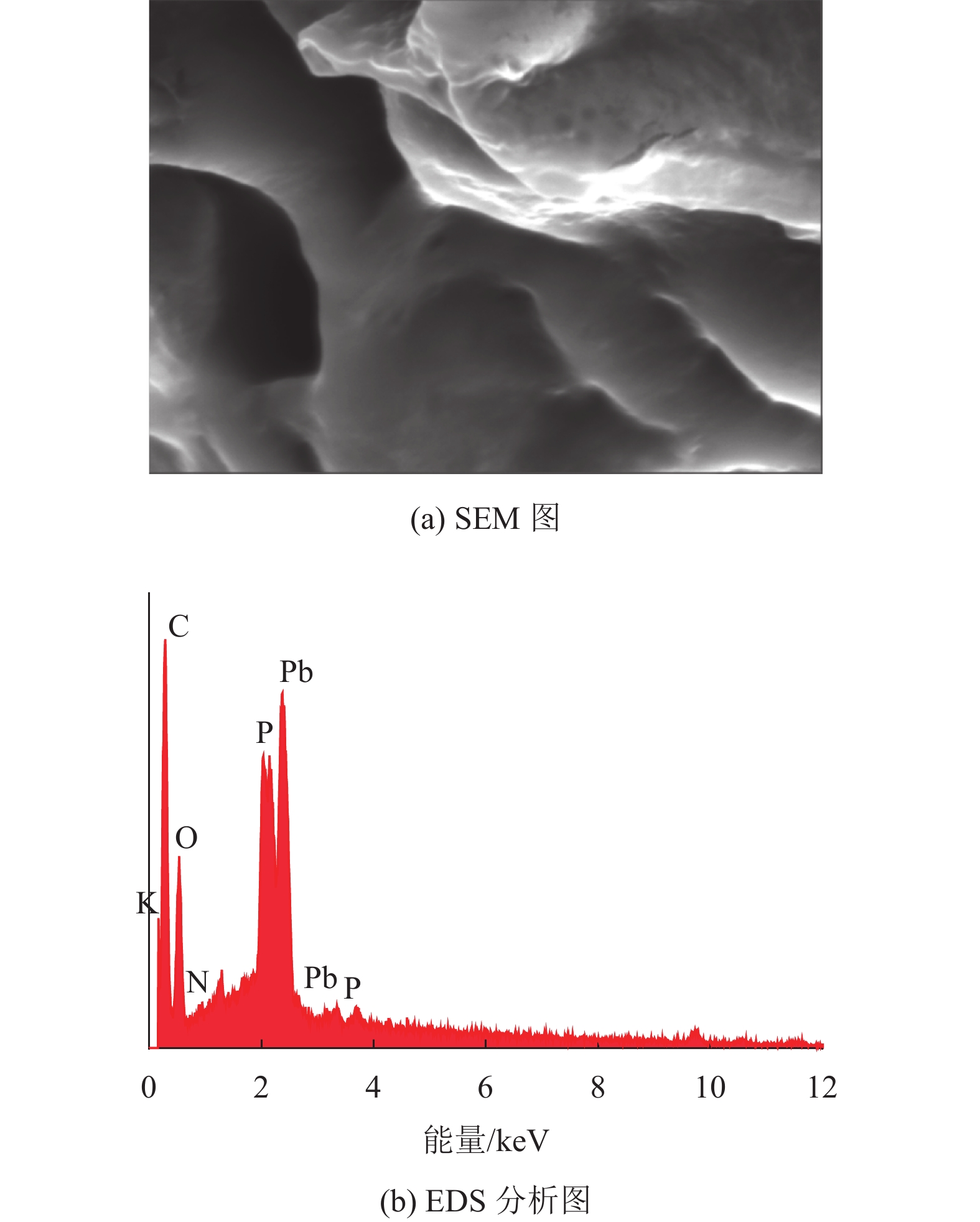

图8(a) 为样品S5-5吸附Pb²⁺(初始物质的量浓度约为1.5 mmol/L) 后内部的SEM图，图8(b) 为图8(a) 区域的EDS分析图。表3为图8(b) 分析的元素C、N、O、P、K、Pb对应的原子数目百分比和质量分数。因为K为黄豆中含量最高的矿物质成分^[22]，在吸附之前，K元素的含量比Pb元素要高，由元素分析可知Pb²⁺的确进入了样品S5-5内部。为验证样品S5-5对元素Cd和Cr的吸附，用同样的方法分析了元素Cd和Cr，分析的元素除重金属元素外都相同。表4为S5-5对3种不同初始物质的量浓度的Pb、Cd和Cr离子吸附的质量分数及原子数目百分比。由表4可知，S5-5对Cd²⁺、Cr³⁺、Pb²⁺等重金属离子均有吸附，并且与其初始物质的量浓度呈正相关。对比S5-5对Cd²⁺、Cr³⁺、Pb²⁺的吸附结果发现，S5-5对Pb²⁺的吸附效果最好，同时受离子初始物质的量浓度的影响也最大，在Pb²⁺的初始物质的量浓度为0.5 mmol/L时原子数目百分比只有1.5%，而物质的量浓度为1.5 mmol/L时已超过11%。

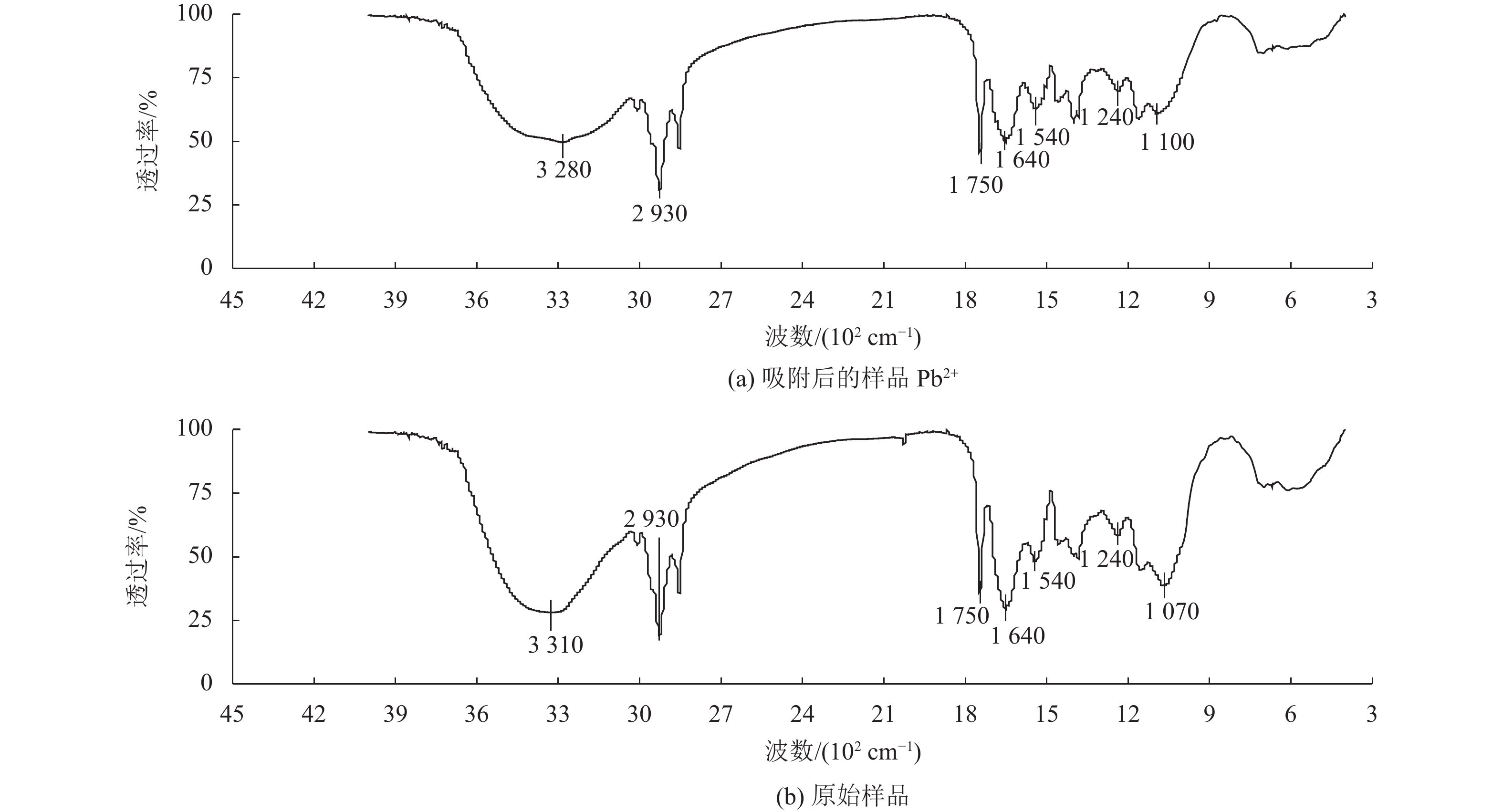

图9为样品S5-5及S5-5+Pb²⁺的FTIR图谱。在S5-5的基础上，S5-5+Pb²⁺在3 300 cm^-1及1 070 cm^-1附近的峰发生了偏移，并没有新峰的产生。因此S5-5含有的−NH₂更加容易与Pb²⁺形成配位键。

3 总结

把通过简单热处理的黄豆材料作为吸附剂对废水中中性红染料进行吸附，是一种快速、简单、经济的去除废水中中性红的方法。同时该吸附剂也能吸附重金属离子。本文研究了溶液初始pH值和染料初始物质的量浓度对吸附效果的影响，结果表明，溶液初始pH值是影响吸附中性红效果的主要因素，而该材料能在较宽的pH值范围内保持优良的吸附能力；在特定的条件下，初始物质的量浓度为0.45 mmol/L时去除率最高，并且中性红初始物质的量浓度是影响吸附效果的一个重要参数。此外在探究吸附性能随吸附时间的变化规律及吸附的动力学过程时发现，在吸附过程的前20 min吸附率较高，而最终建立平衡的时间与初始物质的量浓度有关；吸附过程符合准二级动力学模型。而由FTIR分析可知S5-5吸附中性红的过程主要表现为物理吸附。因此，S5-5作为吸附剂，在去除水体中的中性红染料方面具有高效、经济的优点，同时能够去除废水中的重金属离子，有较大的潜在应用价值。
