全景影像由于其视角范围大，拥有360°实景立体空间感等特点，在室内外场景中得到了广泛的应用，如街景地图、景区漫游图、医院等公共场所浏览图、室内定位及导航等^[1-3]。其中，全景影像拼接作为其中一个热点研究课题，由于同中心多相机的拍摄装备昂贵，待拼接影像通常并非同时采集，场景中难免存在运动目标。因此，在动态场景下，为获取高质量的全景拼接影像，应使拼接线绕开运动目标，避免拼接结果中出现“鬼影”现象。

近年来，已有大量专家学者展开了基于动态场景的拼接线检测方法研究^[4-6]。Kim等^[4]针对重叠度较大的多幅影像进行拼接，采用马尔科夫随机场对背景中的运动目标进行估计，最终得到背景相对干净的拼接结果。Zeng等^[5]通过梯度差异和边缘强化权重灰度差异对运动目标进行检测，使用动态规划策略来检测最优拼接线的位置。Zhi等^[6]使用图割能量优化算法，结合深度信息、平稳过渡标准以及运动区域的掩膜对最优拼接线的位置进行检测，将前景、背景分割和一致性运动知觉标准结合起来，扩展合成运动区域的掩膜作为辅助信息协助拼接过程。然而，上述方法均需要参考多幅影像，且分割效果受背景、光照的影响大，在针对于两幅影像进行拼接时效果欠佳。为解决上述问题，Li等^[7]采用颜色空间法、差值法、形态学等方法对两幅影像间的运动目标进行提取，并通过边缘检测算子对运动目标进行匹配，判断运动目标来源，并结合图割能量优化算法检测最优拼接线位置，在有限的影像下依然可以取得较好的拼接效果。然而，该方法对光照强度和背景颜色较为敏感，特别在运动目标数量较多时，提取效果难以达到实际应用需求，存在运动目标分割不完整的情况，从而导致拼接线从运动目标穿过，出现“鬼影”现象。

针对以上问题，本文基于室内场景常见的行人运动目标，采用深度学习对行人进行目标级实例分割，以解决运动目标提取不完整、多运动目标难以完全分割等问题，保持提取到行人目标的完整性。此外，结合影像重匹配、显著度检测等策略对运动目标的类型进行判定，生成带权的运动区域掩膜，将其融入图割能量优化的拼接线检测方程，对运动目标区域进行补偿，最终生成背景相对干净、无“鬼影”的全景影像。

1 本文算法流程

本文算法流程为输入待拼接鱼眼影像，校正于同一坐标下，对基于深度学习的行人目标实例分割，对行人重匹配及运动类型判定，检测显著度及生成运动目标区域，基于图割能量优化算法进行拼接线检测，输出全景影像。首先，基于深度学习对行人进行目标级实例分割；然后，基于分割出的行人目标重匹配，对不同运动类型进行区分；之后，基于不同运动类型，针对性的对目标区域进行显著度检测，生成带权的运动区域掩膜；最后，将运动区域的带权掩膜信息作为软约束，结合影像的亮度、梯度差、纹理复杂度等特征，融入图割能量优化算法，获取最优拼接线位置，最终生成背景尽可能干净的全景影像。

1.1 基于深度学习的行人目标实例分割

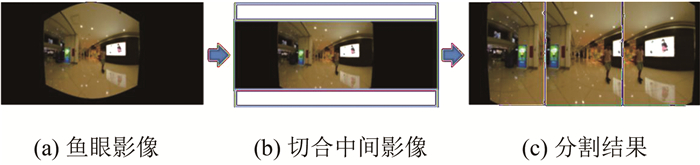

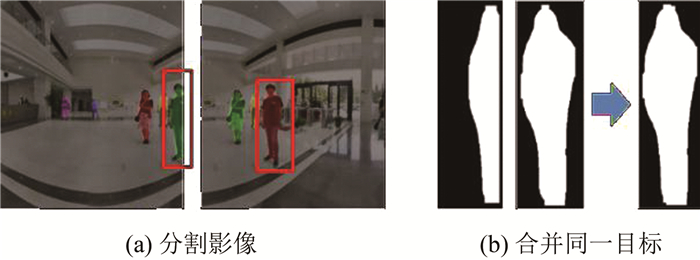

由于本文需利用独立分开的目标以便后期重匹配及权重赋予，在对行人目标进行分割时采用实例分割网络，通过多任务学习方法将目标实例分割分为实例区分、掩膜估计、目标分类3个子任务，每个子任务之间形成级联结构，共享卷积特征，最终输出每个目标独立的分割结果。由于待拼接影像已校正到同一坐标系且小运动目标较多，本文在实例分割部分采用如下两种策略方式进行：①剔除不存在目标的房顶和地面区域，将中间部分划分为若干重叠度较大的影像输入至实例分割网络，达到更利于运动目标准确分割的目的，如图 1所示。②当重叠区域内同一目标重复分割时，将其合并成一个目标，如图 2所示。最终同一目标只生成分割结果，依据提取的每个行人目标，输出其坐标位置信息。

1.2 行人重匹配及运动类型判定

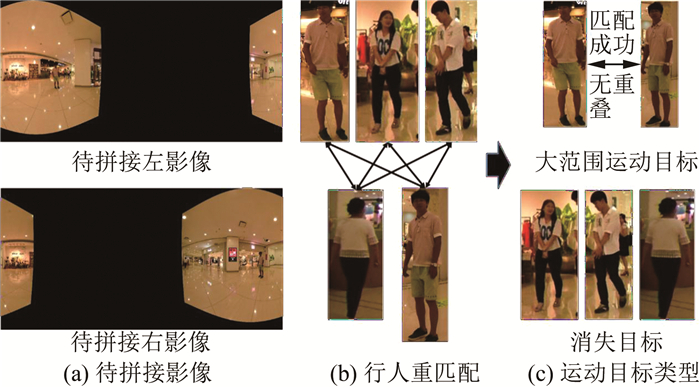

考虑到全景影像图幅较大，而大部分行人目标较小。为减轻视角变化对匹配结果的影响，本文基于身体对称性的特征提取方法对行人目标进行重匹配。首先，对人体的头、躯干、腿部根据左右对称中轴进行划分，提取各区域累积颜色、统计纹理等多种特征；然后，基于对称中轴对特征进行加权，越靠近中轴的特征其权值越高，远离中轴的特征权值越低。主要步骤如下：①根据待拼接影像的行人实例分割结果及其基于原图的位置，对互有重叠区域的两幅待拼接影像间进行判定，进而对行人目标进行重匹配，如图 3(a)和图 3(b)所示；②对匹配成功的运动目标进行运动类型判定，依据重叠比例判定为消失、大范围运动、小范围运动、不动4种运动模式，如图 3(c)所示。判定标准的公式为：

$ m(i, j)=p(i) \times \exp (r(i, j)) $

(1)

式中，m(i, j)代表行人目标的运动状态。当m(i, j)=0，即找不到匹配的目标j，目标i判定为消失目标；当m(i, j)=1，目标i和j判定为大范围运动目标；当m(i, j)∈(1, e)，目标i和j判定为小范围运动目标；否则，目标i和j判定为原地不动。p(i)代表目标i是否存在匹配成功的目标：若存在，则赋值为1；否则赋值为0。r(i, j)代表匹配成功的目标i、j的最小包围盒重叠度，其定义为：

$ r(i, j)=o(i, j) /(a(i)+a(i)-o(i, j)) $

(2)

式中，o(i, j)代表目标i和j之间的重叠面积；a(i)和a(i)分别代表目标i和j的最小包围盒面积。

1.3 显著度检测及运动目标区域生成

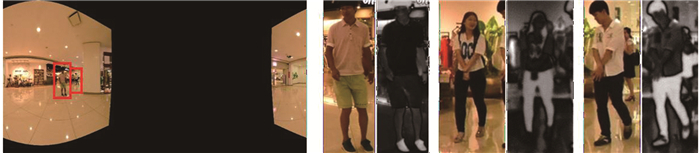

针对含重叠区域的待拼接影像对，在行人目标位置出现重叠时，由于无背景填充，无论拼接线如何绕，重叠区域都会出现至少一个目标在最终的全景影像上。本文基于HC(histogram-based contrast)显著性检测方法^[8]计算行人目标相较背景的显著度，如图 4所示，对各个目标赋予相应的权值，从而使显著度较小的目标保留在最终全景影像上。

根据显著性检测的结果，对不同运动类型的行人目标设置权重，对互有重叠度的两幅影像生成相应的权重图W₁和W₂。以第一张影像作为参考，权重设置方式如下所示。

1) 若第一张影像判定为消失或大范围运动目标O_k，根据重叠度判断第二张影像的对应区域是否存在行人目标：若不存在，则基于运动目标O_k的权重为W₁(O_k)=θ；若存在，则对两个行人目标O_k、O_g的显著度H(O_i)进行比较，H(O_i)代表目标O_i的显著性最终度量，计算方法为：

$ H\left(O_{i}\right)=\sum\limits_{x \in O_{i}} \mathrm{HC}(x) / \operatorname{cnt}\left(O_{i}\right) $

(3)

式中，O_i指行人目标i的分割像素范围；HC(x)指位于O_i内的像素x基于HC算法得到的单个显著值；cnt(O_i)指O_i的像素个数统计，i取为k或g。

对H(O_k)和H(O_g)进行归一化，得到归一化值T(O_k)和T(O_g)，最终权重W₁(O_k)和W₂(O_g)的赋值方式为：

$ \left\{\begin{array}{l} W_{1}\left(O_{k}\right)=T\left(O_{k}\right) \times \theta \\ W_{2}\left(O_{g}\right)=T\left(O_{g}\right) \times \theta \end{array}\right. $

(4)

式中，θ为选定的权重值，设置为255。

2) 对匹配为同一目标的O_k和O_g的判定为小范围运动的情况，将O_k和O_g合并生成带权掩膜W₁(O_k∪O_g)=θ，W₂(O_k∪O_g)=θ；

3) 对不动的行人目标O_k、O_g，权重W₁(O_k)=0，W₂(O_g)=0；

4) 权重图W₁和W₂的其余区域权重赋予0。

1.4 基于图割能量优化的拼接线检测

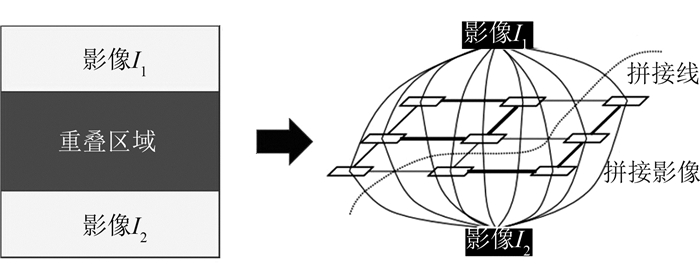

图割能量优化算法是一种高效的能量优化算法，在计算机视觉领域中前背景分割、立体视觉、影像拼接等方向得到了广泛的应用^[9-11]。其中，Gong等^[9]、Ouyang等^[10]采用图割能量优化算法进行影像拼接，均获得了无缝衔接的拼接结果。因此，本文将拼接线检测问题看做图割能量优化问题，如图 5所示，针对待拼接具有重叠区域的影像I₁和影像I₂，通过在构建的拼接影像上下多加2个顶点分别代表合成后来自影像I₁和I₂，拼接影像中所有的点与邻域点之间均通过边进行连接，并分别和两个顶点相连形成边、图，其中每条边都代表一个能量消耗值，最后找到能量最小割的位置——即得到优化的拼接线^[7]。

针对待拼接影像(I₁, I₂)，最终全景影像I的能量项E(I)由数据能量项E_data(I)和平滑能量项E_smooth(I)组成，如式(5)所示，数据能量项代表当前像素在影像内的所有能量消耗，平滑能量项代表当前像素邻域内的所有能量消耗。E(I)为：

$ E(I)=E_{\mathrm{data}}(I)+E_{\mathrm{smooth}}(I) $

(5)

式中，数据能量项E_data(I)定义为：

$ E_{\mathrm{data}}(I)=\sum\limits_{x \in I}\left(D_{l}^{1}(x)+D_{l}^{2}(x)\right) $

(6)

D_l¹(x)和D_l²(x)分别代表将像素x分配给I₁和I₂的能量消耗。针对非运动区域和提取的运动区域，处理方式有所不同。针对分割的运动区域，将像素x分配给I₁和I₂的能量消耗分别由其所在运动区域的权值W₁(O_k)和W₂(O_g)决定，其中O_k和O_g分别代表像素x所对应的在I₁和I₂的运动目标区域，D_l¹(x)和D_l²(x)为：

$ \left\{\begin{array}{l} D_{l}^{1}(x)=W_{1}\left(O_{k}\right) \times T \\ D_{l}^{2}(x)=W_{2}\left(O_{g}\right) \times T \end{array}\right. $

(7)

式中，T代表平衡数据能量项和平滑能量项的补偿系数，在本文中T的取值设置为100。

针对非运动区域，若在拼接线检测时将像素x分配给I₁，D_l¹(x)的值设为0；若分配给I₂，则D_l¹(x)的值设为无穷大。针对D_l²(x)的情况同理，定义为：

$ \left\{\begin{array}{l} D_{l}^{1}(x)=\left\{\begin{array}{l} 0, x \in I_{1} \\ \infty, x \in I_{2} \end{array}\right. \\ D_{l}^{2}(x)=\left\{\begin{array}{l} 0, x \in I_{2} \\ \infty, x \in I_{1} \end{array}\right. \end{array}\right. $

(8)

平滑能量项E_smooth(I)代表所有像素在邻域的能量消耗，定义为：

$ E_{\text {smooth }}(I)=\sum\limits_{(x, y) \in N(I)} \sigma(x, y) \times E_{\text {smooth }}(x, y) $

(9)

式中，N(I)代表拼接后的全景影像I中的所有像素对; (x, y)代表相邻像素; 系数σ(x, y)代表像素x和y是否相同：若相同则为0，否则设为1;E_smooth(x, y)代表x和y之间的平滑能量。平滑能量项的设计综合考虑灰度、梯度差、纹理复杂度等进行设置^[7]，从而在非运动区域尽可能保证拼接线在灰度均匀、纹理复杂度低的区域穿过。

2 实验结果与分析

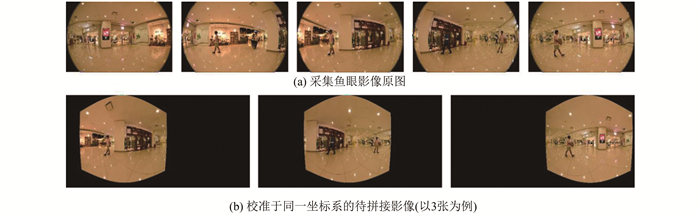

本文选用商场和写字楼内采集的室内拍摄鱼眼影像进行实验。鱼眼影像的原始尺寸约为4 800像素×3 200像素，5幅影像为一组，如图 6(a)所示；投影校正于同一坐标系后，待拼接影像尺寸约为9 500像素×4 800像素，如图 6(b)所示。为了证明本文方法的有效性，实验选取的对比方法有PtGUI商业拼接软件、Zeng等^[5]和Li等^[7]的拼接方法，实验结果如图 7和图 8所示。

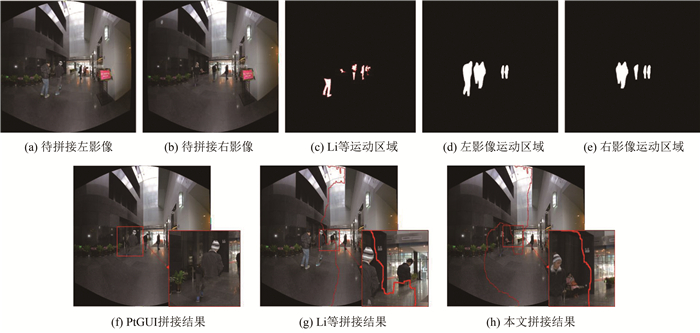

为更好地展示细节，第1组实验选择两张影像图 7(a)和图 7(b)进行，选取场景为写字楼内。如图 7(f)所示，利用PtGUI商业软件可顺利完成拼接工作，且在非运动区域无明显接缝。然而，对行人目标进行放大时，出现半个人现象，影响视觉效果。Li等^[7]的运动区域提取结果，由于背景的干扰等原因，最终的运动区域提取不完整，如图 7(c)所示。最终，Li等^[7]拼接结果如图 7(g)，拼接线在非运动区域能尽可能从纹理复杂度小、亮度均匀的区域穿过，实现无缝拼接。但在运动区域(如放大区域)可见明显的拼接线穿过行人目标的现象。经过本算法改进，通过如图 7(d)和图 7(e)的左右影像的运动区域分割结果干预，最终生成如图 7(h)的拼接结果，准确绕开运动目标，并保留了尽可能干净背景，从而将行人运动目标个数从PtGUI和Li等^[7]的各4个降低到了仅剩2个目标。

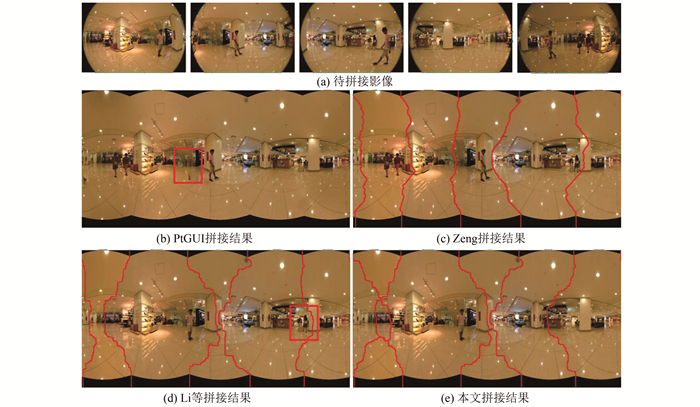

针对全景影像，第2组实验影像场景为商场，如图 8(a)。4种拼接算法均能顺利完成拼接过程。然而，在用PtGUI商业软件拼接时，中部出现了半人现象(见红框处)，且保留的运动目标过多，如图 8(b)；Zeng等^[5]的拼接结果无法保留干净背景，所有目标都保留在拼接结果中，如图 8(c)所示；Li等^[7]由于运动目标分割效果欠佳，从而无法准确绕开运动目标(见红框处)，如图 8(d)；本文拼接算法通过对运动区域的准确分割，最终得到拼接结果如图 8(e)，且PtGUI、Zeng等^[5]、Li等^[7]的行人目标保留个数分别为8、6、4，本文最终的保留个数为1，达到了尽可能保留干净背景的目的。

3 结束语

针对室内全景拼接过程中存在行人运动目标的情况，本文提出一种顾及行人的室内全景影像拼接方法，通过对行人运动目标的准确定位和分割，作为软约束加入基于图割的拼接线检测能量方程，最终拼接成无“鬼影”、背景干净的全景影像，在实在无法保留背景区域时，选择显著度低的行人目标保留在最终的全景图中，最大化减少视觉冲突。实验结果表明，本算法与常用影像拼接方法比较能产生较好的拼接结果。
