随着图像传感器制造技术的高速发展,数码相机的分辨率和速度都有大幅提升,因此对图像的处理能力和存储能力都提出了越来越高的要求。与PC系统相比,嵌入式的图像采集、处理和存储系统具有高速的处理和存储数据的能力,实时性强并具有大数据量、小型化的特点。
全景视觉视野范围可以达到180°~360°,广泛应用于监控、视觉导航、太空探测、机器人等领域。由于全景图像数据量大且速度快,很难实现图像采集之后的实时无损存储,本文针对高速全景图像采集系统,构建基于现场可编程门阵列(Field-Programmable Gate Array,FPGA)的专用嵌入式高性能图像实时存储系统,满足数据的高速、大容量、实时性的要求。
西安电子科技大学的NAND Flash存储阵列容量为800 GB,存储速度达到300 MB/s[1]。中科院空间中心以NAND Flash作为存储介质,以四级流水线的方式,最高存储速率达500 Mbit/s,存储容量达128 Gbit,并可以扩展[2]。信亿科技的ANS-9012固态硬盘,采用SDHC卡阵列作为存储介质,平均读取速度为121.4 MB/s。台湾友晶公司的DE4开发平台,以Altera Stratix IV GX系列的FPGA为主控芯片并配有4路SATA硬盘接口。国内自由电子科技代工设计的“高速高清DVR板”采用Xlinx的Virtex5系列的FPGA,设计了2路高速CameraLink接口,支持DDR2缓存和12路SATA硬盘[3]。
这些开发平台覆盖了图像采集、传输和存储功能,但造价非常高昂,适用于通用验证平台,不适合针对性很强的应用。对于高速全景图像而言,采集、处理、存储的数据量大,实现实时无损非易失性存储的难度很大。
1 总体方案设计
在高速系统设计中,一般都遵循面积和速度的平衡互换原则,本文将数据流串并转换,把高速的串行数据流分流为多路并行处理单元进行数据存储。 本系统采用2片FPGA分别进行图像的采集处理与存储传输。 如图 1所示为系统结构图,FPGA1选用EP3C80F780,与4片SSRAM和2路CameraLink接口构成高速图像采集处理子系统;FPGA2选用带有高速串行解串器的EP4CGX110DF31[4, 5],设计了4路SATA接口和8路高速TF卡接口,分别实现硬盘阵列和TF卡阵列,实现图像的存储功能,USB3.0接口与VGA接口分别实现传输与显示功能。
2 板级系统设计 2.1 硬件电路设计 2.1.1 高速接口的布线及阻抗匹配
本文设计了8层PCB板级硬件系统,多层PCB不仅扩大了布线空间,而且合理的分层设计能够提高电源的纯净度和信号的质量,不仅能减少外界环境的干扰,也能减少PCB对外界的电磁辐射[6]。
SATA和USB3.0差分信号对与TF卡数据线都是高速数字信号,对阻抗匹配和信号走线都有很高的要求,否则会产生振铃、反射等不良现象。SATA差分信号对必须满足单端阻抗60 Ω(±15%),差分阻抗100 Ω(±15%)的要求,USB3.0信号线的阻抗要求为单端阻抗60 Ω(±15%),差分阻抗90 Ω(±15%)。
借助PCB阻抗设计软件Polar SI9000计算信号线的参数,当线宽为5 mil,线间距为7 mil,层高为6 mil,信号线厚度为1.4 mil(1 oz)时,单端阻抗为66.4 Ω,差分阻抗为107.9 Ω,满足系统要求,其他高速差分信号线的匹配阻抗值如表 1所示。
利用HyperLynx软件对关键的高速差分信号与TF卡数据信号线进行板级信号完整性分析,验证布线合理性,及时修改不满足要求的信号线,如图 2所示为TF卡数据线在不同匹配电阻时的信号图,图 2(a)的匹配电阻为30Ω,信号有较大的超调和抖动,把匹配电阻调为60Ω后,如图 2(b)所示,信号质量有了明显提升。如图 3所示为存储系统的硬件板级系统。
2.2 SD3.0协议的RTL级设计

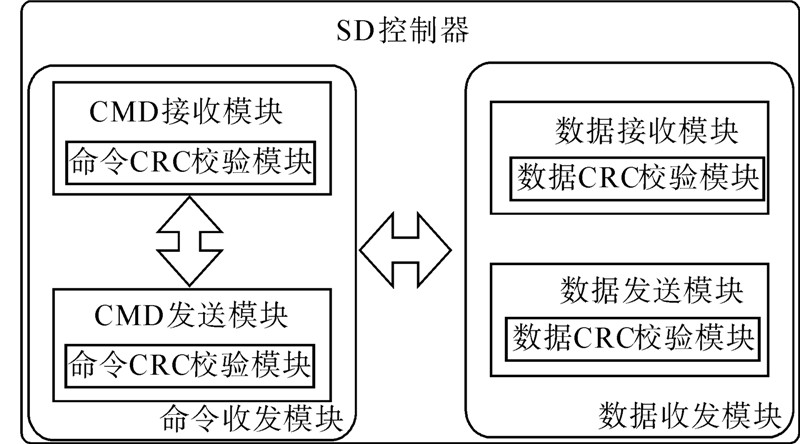

支持SD3.0总线协议[7]的TF卡速度等级为UHS-I,最高读写速度达104 MB/s,TF卡有3种工作模式:非激活模式、卡识别模式和数据传输模式。 图 4为SD控制器的结构,控制器由命令传输模块和数据传输模块构成,命令和数据管理分开控制,便于数据控制和调试。数据模块受命令模块控制,2个模块之间进行通讯协作,数据模块根据命令模块发出的命令进行数据的发送或接收,这样结构紧凑,控制方便,而且可以减少FPGA的资源消耗。
卡识别模式下的工作状态转换为:空闲状态—准备状态—认证状态[8, 9, 10]。数据传输模式的工作状态为:就绪状态—传输状态—发送/接收数据状态。卡先进入就绪状态,主机获取CSD寄存器信息后,发送CMD7使要操作的卡进入传输状态,然后主机发送ACMD6设置传输数据线的宽度,主机发送CMD18,从TF卡读数据,发送CMD25,对TF卡写数据。写入数据时,采用多块预擦除和多块读写操作,在多块写操作时,先发送CMD23设定要进行写操作的数据块数,然后发送ACMD23进行多块预擦除,最后发送CMD25进行多数据块写操作。 用Verilog HDL语言描述SD主机控制器,并通过有限状态机(FSM)实现状态跳转[11],如图 5所示为SD主机的有限状态机。
3 系统测试分析
本系统使用SanDisk公司的Extreme Pro移动存储卡进行测试,单卡容量为16 GB,速度等级为UHS-I。采用SignalTap II工具对FPGA信号进行采样分析,图 6为采集到的TF卡正确初始化过程。
对系统分别进行固定存储时间和固定存储数据量的存储测试。固定存储时间存储,是向TF卡写入120 s时长的数据,每次读写2 048块数据,在不同的工作频率下,测试TF卡的实际存储速度,测量参数如表 2所示,存储速度与工作频率之间的关系如图 7所示。固定存储数据量存储,是向TF卡写入1 GB的数据,工作频率为25 MHz时,单次写入不同的数据块数,测试TF卡的存储速度,测量参数如表 3所示,存储速度与读写块数之间的关系如图 8。
工作频率/MHz | 数据量/MB | 平均速度/MB.s-1 | 传输效率 |
0.25 | 13.71 | 0.114 | 0.914 |
1 | 27.39 | 0.456 | 0.913 |
10 | 529.9 | 4.416 | 0.883 |
40 | 1873 | 15.61 | 0.780 |
50 | 2240 | 18.67 | 0.746 |
80 | 3410 | 28.42 | 0.710 |
数据块数/个 | 存储时间/s | 平均速度/MB·s-1 | 传输效率 |
4095 | 100 | 10.24 | 0.819 |
2048 | 97 | 10.56 | 0.844 |
512 | 98 | 10.45 | 0.836 |
128 | 107 | 9.57 | 0.765 |
64 | 112 | 9.14 | 0.731 |
32 | 130 | 7.88 | 0.630 |
由实验数据得,每次读写数据块数固定时,随着工作频率增加,实际传输速度逐渐增大,最大平均速度为28.42 MB/s,但传输效率却逐渐降低,最大传输效率为91.43%。工作频率固定时,每次读写数据在512块以上时,传输效率稳定在84%左右,在512块以下时,随着数据块的减少,传输效率逐渐降低。工作频率为80 MHz,单次写入数据块数为2 048时,平均存储速度最大为28.42 MB/s,此时小块数据的周期为1 066,峰值速度为36.64 MB/s,传输效率为91.6%。 在实验中,只用8路TF卡阵列的2路接口进行TF卡阵列并行存储的验证。在SD3.0协议中,SDR50、SDR104等高速模式需要1.8 V的信号电压,而此系统只能提供3.3 V的信号电压。在3.3 V的信号电压下,协议中高速模式的最高工作频率为50 MHz,理论最高存储速度为25 MB/s。而本系统的工作时钟最高为80 MHz,超出额定工作频率60%,实际测试本系统的工作时钟最高为80 MHz,单卡平均速度为28.42 MB/s,峰值速度为36.64 MB/s,双TF卡阵列的平均速度为56.84 MB/s,峰值速度为73.28 MB/s。若把8片TF卡全部加入到系统中,则平均速度为227.36 MB/s,峰值速度为293 MB/s,满足高速存储的要求。
4 结论
针对高速全景图像的实时无损存储,本文设计了基于FPGA的SATA阵列和TF卡阵列嵌入式存储系统。通过设计、仿真与实际测试结果表明:
1)此双FPGA系统方案,实现了数据采集处理与存储传输任务的分离,效率更高。
2)设计的8层PCB板级硬件系统,能够满足SATA、USB3.0等高速数字信号的传输要求。
3)设计的RTL级TF卡控制器支持SD3.0协议,在3.3 V信号电压时,单卡存储的平均速度为28.42 MB/s,峰值速度达36.64 MB/s。
4)设计的TF卡阵列,实际测试平均速度为227.36 MB/s,峰值速度为293 MB/s。
本系统实现了嵌入式TF卡阵列的高速图像实时无损存储功能,可广泛应用于全景视觉、机器人视觉导航、监控等领域,具有很好的实际应用价值。
[1] | 方火能.高速大容量存储阵列控制器的设计与实现[D].西安:西安电子科技大学, 2012: 41-59. |
[2] | 陈斌,沈卫华.嫦娥二号卫星大容量存储器设计[J].航天器工程, 2011(5): 99-104. |
[3] | 孙长胜.高速摄影系统中海量数据存储器研究[D].成都:电子科技大学, 2011: 1-6. |
[4] | 吴继华,蔡海宁.Altera FPGA/CPLD设计:2版[M].北京:人民邮电出版社, 2011: 46-100. |
[5] | Altera Corporation. Cyclone IV Device Handbook [EB/OL].[2012-12-01].www.altera.com.cn. |
[6] | 王剑宇,苏颖.高速电路设计实践[M].北京:电子工业出版社, 2010: 1-280. |
[7] | SD Group. SD Specifications Part 1 Physical Layer Simplified Specification Version 3.01[S]. 2010. |
[8] | 李显龙.基于SD总线的FPGA加解密算法实现[D].广州:华南理工大学, 2012: 6-14. |
[9] | 王清,刘新宁.SD卡硬件启动和数据存储的控制逻辑的设计实现[J].电脑知识与技术, 2008(31): 990-991. |
[10] | 唐磊,洪传荣.基于FPGA的SD卡控制器设计[J].电声技术, 2011(3): 29-31. |
[11] | 夏宇闻.Verilog数字系统设计教程:2版[M].北京:北京航空航天大学出版社, 2010: 20-300. |
