随着工业互联网的加速发展，众多车间设备日益接入工厂内部网络。尤其是自动引导小车(automated guided vehicle, AGV)等移动终端对通信系统在时延、灵活性与带宽方面提出了更高要求，传统有线网络已难以满足其对广泛连接和高移动性的需求^[1-2]。5G凭借其在混合场景方面的优势，为突破工业物联网发展瓶颈提供了关键思路。同时，智能制造快速推进使设备类型多样化、接入量剧增，5G网络面临高度定制化且复杂的服务需求^[3-4]。然而传统网络架构由于耦合度高、灵活性不足，难以实现对多样化业务流的实时调度与资源的精细化管理，已无法有效适应工业场景中频繁变化的通信需求。在此背景下，5G切片技术应运而生^[5-6]，作为支撑多样化业务、高效配置资源的核心技术，成为运营商和设备厂商关注的焦点。

资源分配与管理是5G网络切片领域的核心研究问题之一^[7]。然而在实际应用中，智能制造场景的高度动态性和复杂性，尤其是在混合业务场景下多任务并行执行的背景下，传统静态资源分配策略已难以满足其性能需求^[8]。为实现多业务在共享网络环境下的资源最优配置，提升网络资源利用率并有效控制运营成本，动态资源分配策略逐渐成为该领域研究的重点方向^[9-10]。

近年来学者们开始探索基于机器学习的5G网络切片资源分配方法。在5G通信体系中，文献[11]提出一种基于优先级的机制，实现了在资源竞争的切片之间的性能隔离。文献[12]提出了联邦元强化学习框架，在总体成本、端到端时延及收敛速度等方面表现出良好性能。文献[13-14]提出将深度学习与确定性网络切片实例策略融合的优化算法，提升了切片资源分配方案的可扩展性、灵活性和鲁棒性，并减少切片实例的平均队列等待时间。文献[15]则提出了一种基于深度迁移强化学习的策略，用于5G无线接入网(radio access network, RAN)切片中联合无线和缓存资源分配，实现较低的时延和较高的系统吞吐量。文献[16]中提出一种基于机器学习的RAN切片分配策略，在保证各种切片业务的服务满意度同时，最大限度地提高频谱使用效率。

尽管上述研究在不同程度上提升了切片资源分配的性能，但均依赖于无模型强化学习方法。此类方法虽具备直观策略设定的简便性、实现与训练相对容易等优势，但作为纯粹基于经验驱动的优化框架，仍面临以下挑战：算法可解释性差、样本效率低、策略空间探索冗余以及难以处理多目标冲突等问题^[17]。尤其在面向检测流水线等动态变化显著、数据复杂度高的智能制造环境中，若仍采用无模型强化学习方法，可能导致资源使用效率低下并频繁违反SLA约束，难以满足关键检测终端的业务需求。

相较于无模型方法，有模型强化学习通过利用动态模型生成并利用经验数据进行学习，展现出更强的泛化与适应能力。文献[18]提出了一种基于模型的强化学习算法，在SLA保障、资源利用效率以及计算成本控制方面，优于部分无模型强化学习方法。文献[19]则深入分析队列配置对流量限制和丢包率等指标的影响，并利用基于模型的强化学习算法生成优先级、公平性与拥塞控制的优化策略。文献[20]提出了一种基于模型的强化学习框架，通过引入奖励替代模型显著减少了频繁的性能评估的计算成本。文献[21]提出了一种基于模型可信度的强化学习方法，有效提升了样本的利用效率以及避免了模型偏差的累积。

然而在检测流水线中，资源分配面临的不仅是多终端之间的合理协调问题。随着业务规模的不断扩大，资源配置需结合业务数据的动态特征实现更为灵活的调度^[22]。现有的算法在面对高频、复杂任务下快速且精准地完成资源分配方面仍存在显著不足。

为了更加高效、可扩展性地解决资源分配问题，资源预测分配提供了一种新的解决思路。文献[23-24]提出了面向多切片管理的动态阈值算法来预测切片需求及拥塞概率，动态选择合适的控制策略集，以此提升整体管理效率。文献[25]提出一种基于预测的边缘资源垂直缩放算法，能够减少危险预警服务的服务水平目标违规。文献[26]则提出将强化学习和长短期记忆网络相结合的综合预测方法，在数据稀疏的情况下取得高精度的多元负荷预测结果。文献[27-28]在空间和时间维度上提出了一种自动特征选择的预测框架，可在大量数据下提高预测方案的准确性。

尽管上述研究在切片需求预测与网络资源优化方面取得了积极进展，但仍存在诸多限制。例如多数预测算法复杂度较高，缺乏对智能体学习频率与训练开销的系统性考量；同时在算力受限的部署环境下，易导致系统学习周期过长，影响其在实际场景中的可部署性与实时响应能力^[29]。鉴于在5G混合场景下实现切片资源合理分配和满足SLA保障的需求，针对现有算法普遍面临学习频次过高、计算复杂度过大等问题，本文面向载波通信模块检测流水线网络，考虑eMBB、URLLC和mMTC混合业务场景中服务水平协议违反概率和5G空口时频资源总量有限等约束，建立了以时频资源使用数量最小化为目标的5G混合切片资源优化分配模型。为解决优化分配频次和复杂度与性能的平衡问题，提出了一种基于Stacked-LSTM预测与高斯核强化学习的混合切片资源分配算法，结合状态预测值和随机启动概率门限来执行学习算法。进一步，本文定义了高斯核强化学习的状态、动作和奖励函数，并给出了高斯核强化学习训练和决策的关键步骤，利用仿真实验验证了预测算法的精度，以及混合切片资源优化分配算法的性能。

1.   系统模型

1.1   载波通信模块检测流水线的5G专网设计

载波通信模块检测流水线中存在一些检测终端和转运设备，如AGV、信息采集设备、性能检测单机等，由于传统4G网络无法满足这些终端所需的大带宽、海量设备接入、低时延数据传输等条件，故本文基于5G网络架构对载波通信模块检测流水线进行5G专网设计。具体网络架构如图1所示。

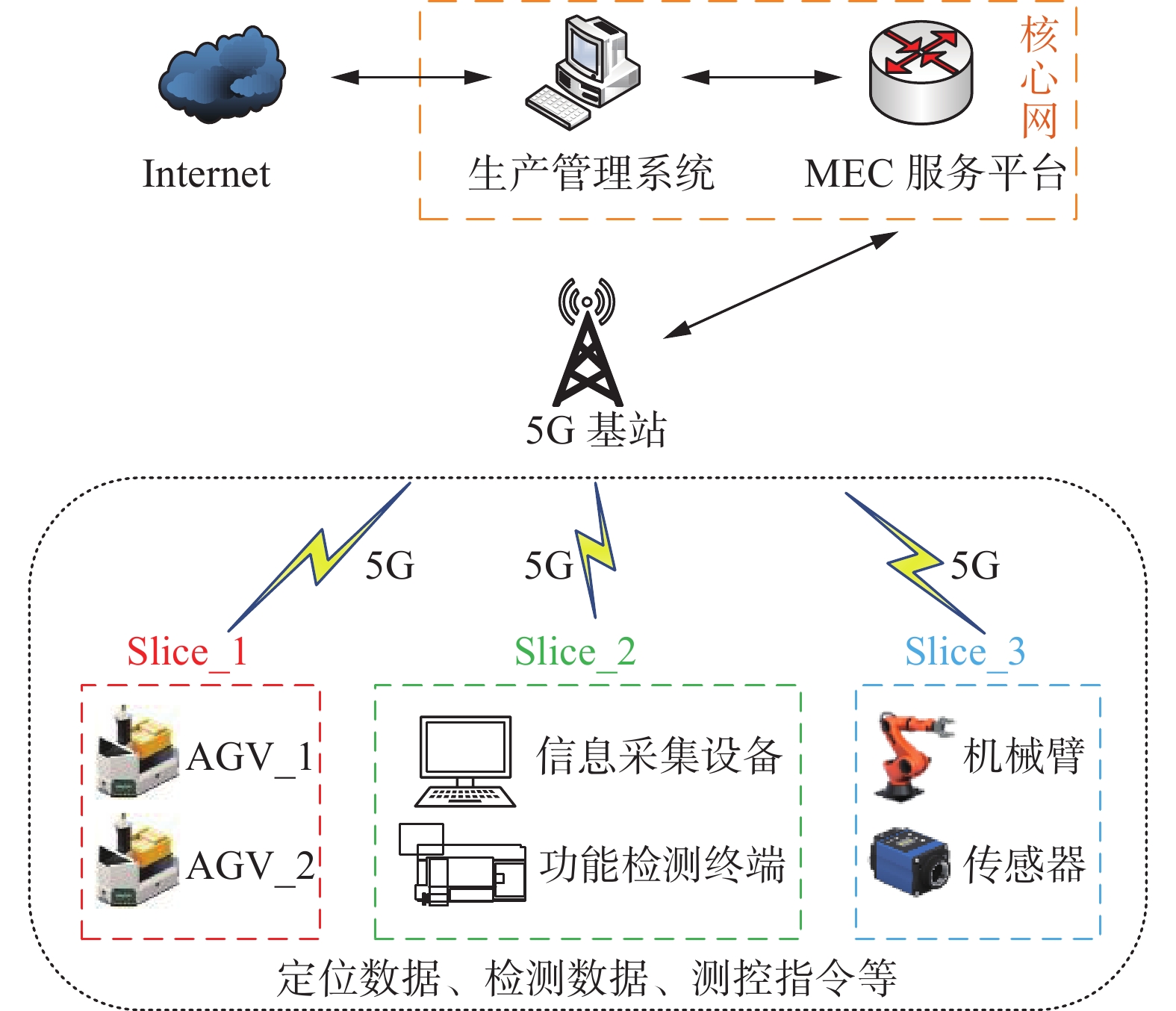

图  1  通信模块自动化检测流水线5G网络架构

Fig.  1  5G network architecture for automated testing pipelines of communication modules

下载: 全尺寸图片

在该流水线5G网络架构中，接入网部分由5G工业物联网关CPE(customer premises equipment)、5G基站构成，核心网部分由MEC(multi-access edge computing)边缘服务平台和生产管理系统构成。其中5G工业物联网关CPE主要负责连接5G业务终端，是5G通信中较为关键的环节。关于接入5G专网的终端设备通信流程，以AGV为例：AGV在执行运输任务时，实时将自身的定位数据向5G工业物联网关CPE发送；5G工业物联网关CPE再通过5G基站向MEC边缘服务平台转发定位数据；最后由生产管理系统统一安排任务，进行调度优化。

1.2   5G网络切片系统模型

由于多个终端接入5G专网时容易造成对时频资源的抢夺占用，为了实现5G各种不同业务之间的资源相互隔离与数据传输安全，考虑采用5G网络切片技术。

考虑一个流水线厂房的多切片下行传输场景，该场景由一个5G基站、多个终端组成，图2为系统网络示意图。不同业务类型的终端具有不同的数据包大小、包到达时间间隔，以及不同的SLA需求。基站包含的$ B $个切片共享该基站能够提供的所有无线资源。将基站和终端之间的无线电接口处构造为帧，每帧划分为时间和频率维度：在时间维度上，帧划分为传输时间间隔(transmission time intervals, TTIs)，假设TTI持续时间为1 ms；在频率维度上，帧被划分为频率子载波，假设子载波间隔为15 kHz。其中最小的时频组合单元称为资源块(resource block, RB)，由1个TTI和12个频率子载波组成，这些基本的资源块共同构成了整个无线频谱资源。本文考虑给每个切片分配对应的时频资源，并且这些资源由该切片单独使用，从而保证了切片之间资源的相互隔离。设$ B $为射频接口中共存的$ B $个网络切片集合，在$ B $个切片的系统场景中，$ C $为在这些切片之间分配的资源块总数，SLA违反数量以$ \delta $为上界。因此本文所提的5G混合切片资源优化分配模型的最优资源分配策略目标为

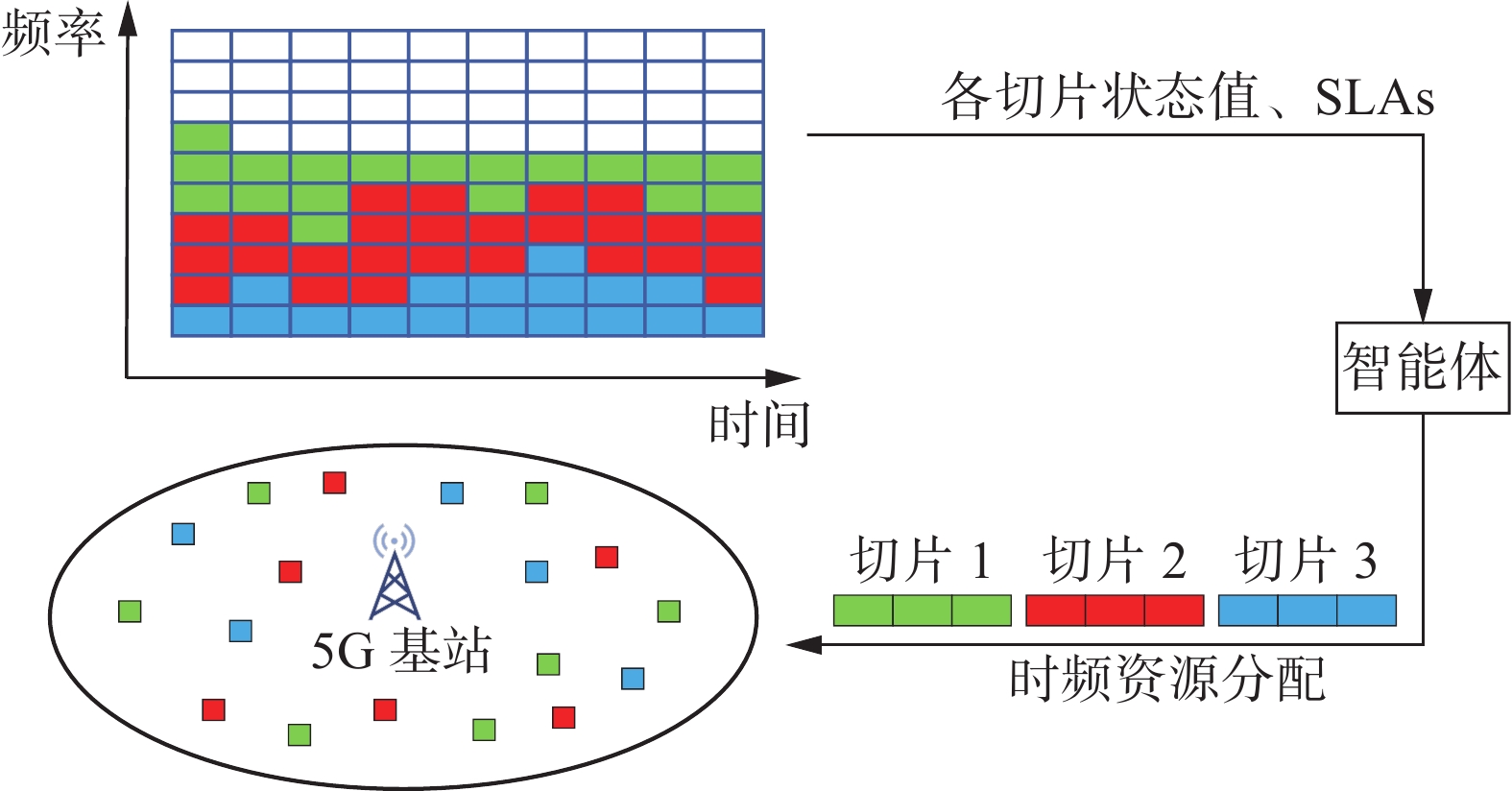

图  2  系统网络

Fig.  2  System network

下载: 全尺寸图片

2.   Stacked-LSTM-GKBRL算法

在RAN切片的时频资源分配问题中，为了满足各切片的SLA，分配过多的时频资源容易造成时频资源的浪费，导致无法合理利用时频资源；而且时频资源总数有限，分配过少的时频资源又无法保障满足各切片的SLA。故针对此问题，为了使分配资源的数量最小化，合理分配资源的同时还需要尽量减少每个切片的SLA违反数量，因此本文提出Stacked-LSTM-GKBRL算法。

2.1   Stacked-LSTM-GKBRL模块

为了避免在拥塞高峰期时段中众多检测终端争抢资源的情况发生，保证不同设备的可靠连接和及时的数据传输，本文提出将堆叠长短期记忆网络预测算法与高斯核强化学习(Gaussian-kernel-based reinforcement learning, GKBRL)算法融合的混合切片资源算法来探索切片各SLA指标变化规律。两种算法的结合能够有效辅助智能体对网络环境进行感知，提前预测并适应各SLA指标的变化，从而实现更加智能的资源调度和系统性能优化。将Stacked-LSTM预测算法和GKBRL算法相结合，构建资源分配模型，简称为Stacked-LSTM-GKBRL模型，算法架构如图3所示。

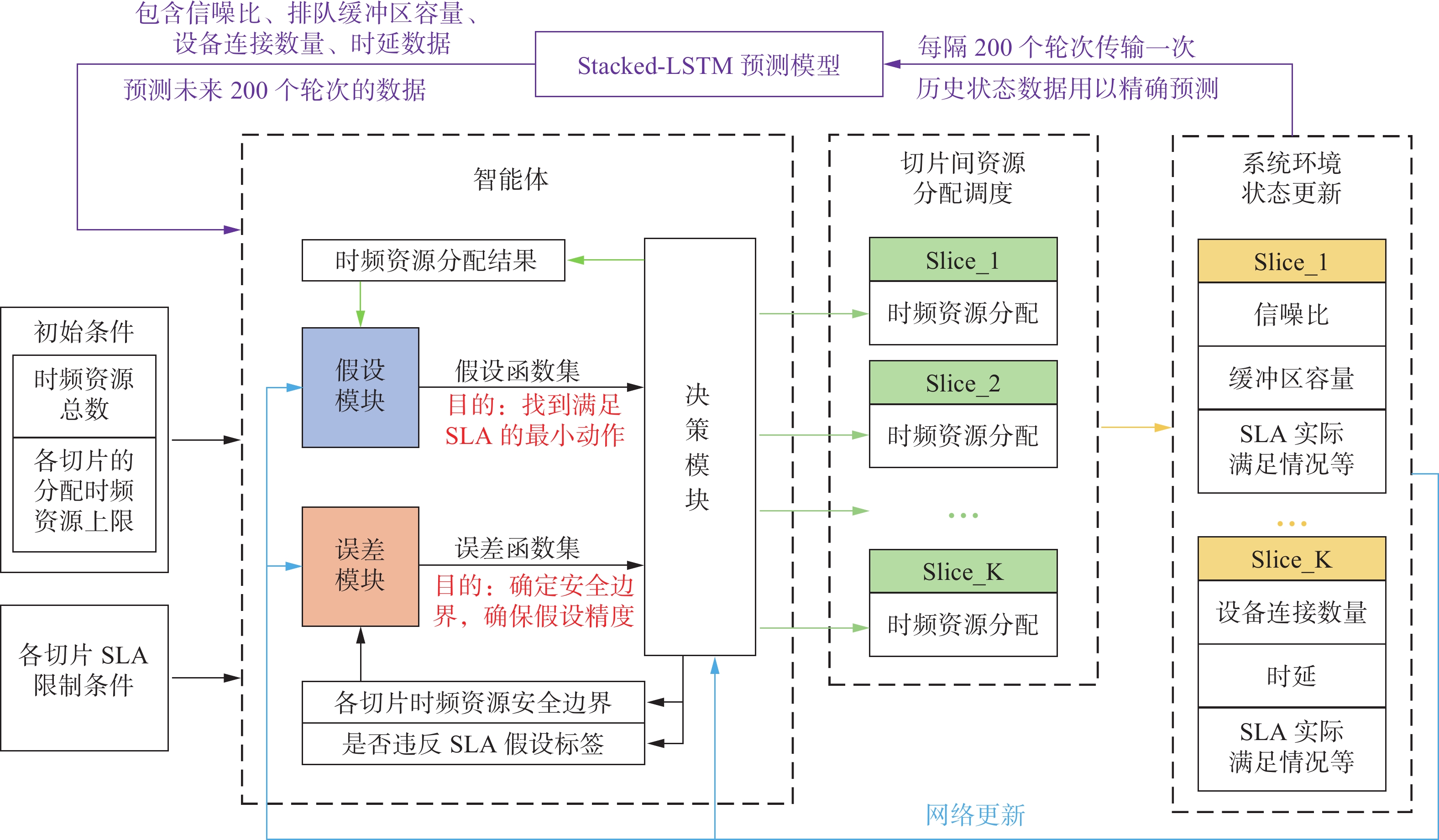

图  3  Stacked-LSTM-KBRL算法示意

Fig.  3  Schematic of the Stacked-LSTM-KBRL algorithm

下载: 全尺寸图片

如图3所示，Stacked-LSTM-GKBRL模型具体由Stacked-LSTM预测模块、假设模块、误差模块和决策模块共4个模块构成。首先初始化数据，智能体先与系统环境交互200轮次后，将记录下的历史状态数据输送到Stacked-LSTM预测模块中。Stacked-LSTM预测模块对切片的各项SLA指标，包含信噪比、排队缓冲区容量、时延、连接设备数量4项指标，对未来200轮次进行预测，并将预测数据传输至智能体中做进一步处理。其中Stacked-LSTM预测模块每200轮次执行一次。

2.2   Stacked-LSTM预测模块

由于传统长短期记忆网络(long short-term memory, LSTM)模型参数相对较少，导致对数据变化的敏感性高，鲁棒性和泛化能力差^[30]。而相较于其他预测算法，Stacked-LSTM算法能够有效捕捉复杂序列数据之间的长期依赖性，从而克服在处理长期依赖和梯度消失问题上的困难。考虑复杂度、计算时间等成本因素，Stacked-LSTM算法不会与GKBRL算法共同执行每个轮次的运算，而只是预测出一定数量轮次的序列结果，GKBRL算法再根据序列结果进行轮次学习和后续时频资源分配。

Stacked-LSTM包括3个门：遗忘门、输入门和输出门，图4为Stacked-LSTM结构中的一层。其中每个门还包含一个单独的记忆细胞，用来记录长期信息。遗忘门指示从记忆细胞中丢弃一些信息。输入门负责将一些新信息存储在记忆细胞中。第3个是输出门，在传输时间间隔为LSTM模块提供最终输出。每一轮次的输出结果将作为下一轮次的输入，继续预测迭代，直至200轮次循环结束。最后将结果处理为状态序列，作为智能体的输入。

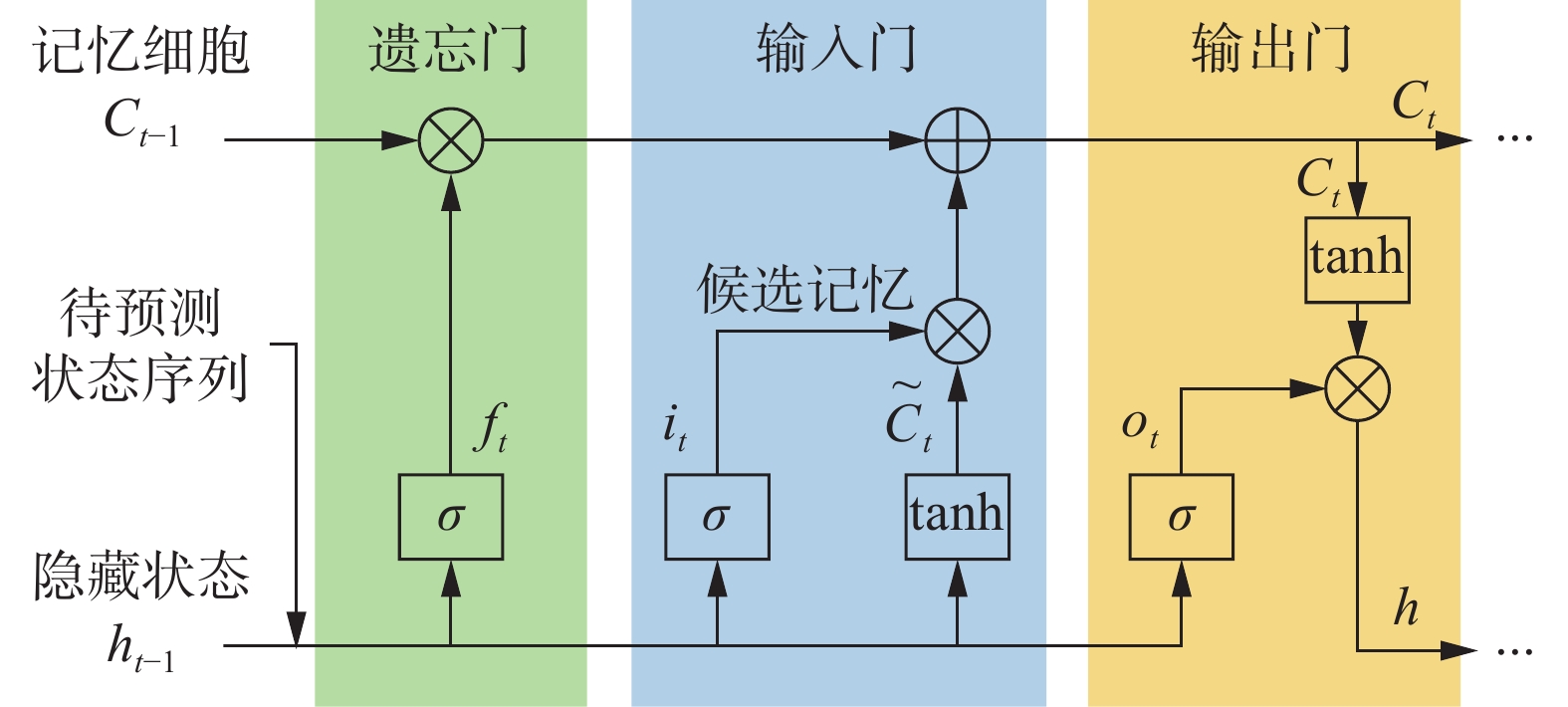

图  4  Stacked-LSTM预测算法结构

Fig.  4  Architecture of the Stacked-LSTM prediction algorithm

下载: 全尺寸图片

Stacked-LSTM算法还使用均方误差E_MS(mean squared error, MSE)作为损失函数，其衡量了预测值与真实值之间的差异，计算的是预测误差的平方的平均值：

式中：$ n $为样本总数，$ {y}_{i} $为第$ i $个样本的真实值，$ {\hat{y}}_{i} $为模型预测的第$ i $个样本的值。同时，本文中将使用自适应矩估计(adaptive moment estimation，Adam)作为优化器，通过不断优化损失函数，帮助模型尽可能地输出准确的结果。

2.3   预测数据处理

智能体接收Stacked-LSTM预测模块传来的预测数据后，首先对各项指标数据进行扫描检测。若存在情况：选择相同的轮次作为起始点，之后的$ Y\left(Y\leq 25\right) $个连续轮次的数据都满足SLA；智能体则基于这$ Y $个连续轮次的数据组成该区间的状态量，并记录这个区间的起始轮次$ {n}_{\text{start}} $和结束轮次$ {n}_{\text{end}} $。其次，针对$ Y $个连续轮次的数据都满足SLA的情况，将预测数据分为4组序列：信噪比$ \{1,2,\cdots ,{Y}_{\text{s}}\} $、排队缓冲区容量$ \{1,2,\cdots ,{Y}_{\text{q}}\} $、连接设备数量$ \{1,2,\cdots ,{Y}_{\text{c}}\} $和时延$ \{1,2,\cdots ,{Y}_{\text{d}}\} $，每组序列的$ Y $个数据都满足SLA，并从各组序列中筛选出相对性能最差的量：信噪比$ {y}_{\text{s}} $、排队缓冲区容量$ {y}_{\text{q}} $、时延$ {y}_{\text{d}} $和连接设备数量$ {y}_{\text{c}} $。随后，将这4个相对性能最差的量组成新的状态$ s\leftarrow \{{y}_{\text{s}},{y}_{\text{q}},{y}_{\text{d}},{y}_{\text{c}}\} $。具体流程如图5所示。

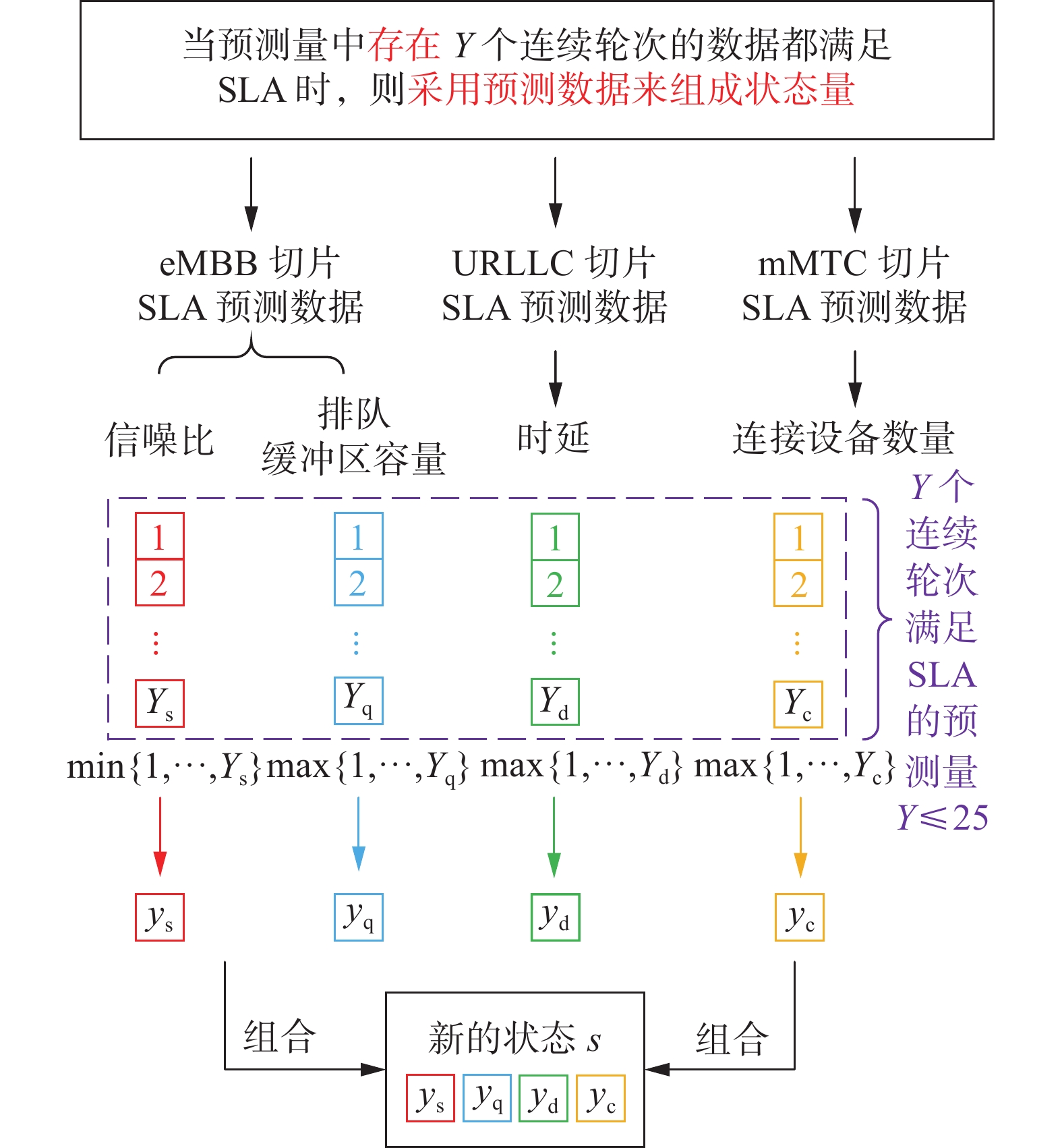

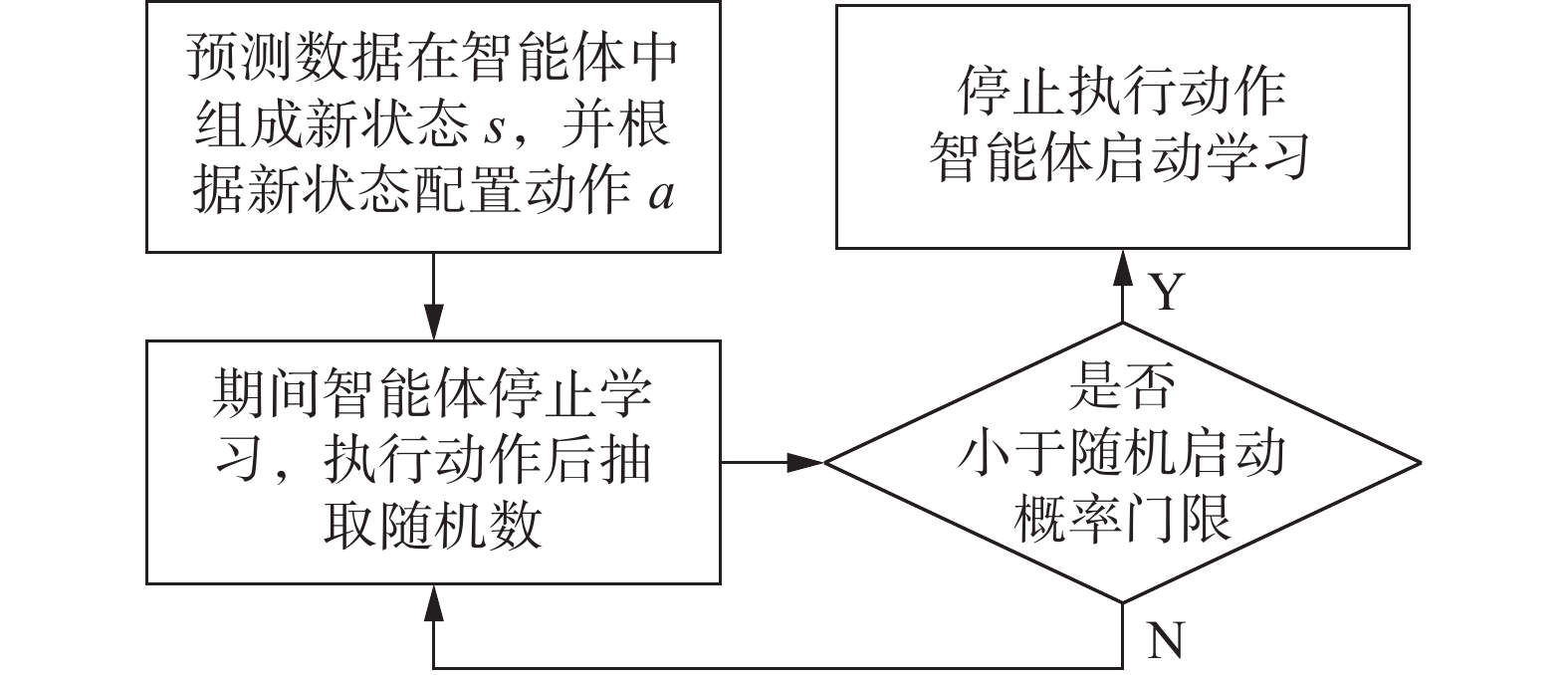

图  5  预测数据处理流程

Fig.  5  Predictive data processing procedure

下载: 全尺寸图片

最后，智能体基于新状态$ s $执行GKBRL算法获得动作$ a $，用作这$ Y $个连续轮次的资源分配。其中，在这$ Y $个连续轮次内智能体将不再进行强化学习，而是每个轮次都执行动作$ a $，以及记录执行动作$ a $后的系统环境状态，为后续Stacked-LSTM模型预测提供数据。同时，算法还考虑到随机性因素，为了增加Stacked-LSTM-GKBRL模型的随机性还设置了随机启动概率门限$ {p}_{\text{start}} $。在每个轮次执行动作$ a $后抽取一个随机数，若小于随机启动概率门限，则智能体停止在下一轮次执行动作$ a $，并基于之前执行动作$ a $后观察到的系统环境状态启动强化学习。具体如图6所示。

图  6  预测数据处理流程

Fig.  6  The predictive data processing procedure

下载: 全尺寸图片

当随机数小于随机启动概率门限，或者针对没有$ Y $个连续轮次的数据都满足SLA的情况，智能体将不采用预测数据组成新状态量。而是在每个轮次开始前，先对系统环境进行观测获取观测状态，再基于观测状态进行强化学习配置动作，随后进入下一个轮次，依次循环。

2.4   问题定义

将5G切片时频资源分配问题采用马尔可夫决策过程(Markov decision process, MDP)建模，包含以下数学定义：$ \left(S,A,{P}_{\text{tr}},R,\gamma \right) $，目标是寻找一个合适的策略，使得分配资源的数量最小化。其中$ S $表示所有可能的状态集合，即状态空间；$ A $表示智能体可以选择执行的所有可能行为或动作的集合；$ {P}_{\text{tr}}(s,{s}^{\prime})=P({s}_{n+1}={s}^{\prime}|{s}_{n}=s,{a}_{n}=a) $表示从当前状态$ s $执行动作$ a $后转移到下一个状态$ {s}^{\prime} $的概率分布；$ R(s,{s}^{\prime}) $表示在执行动作$ a $后，智能体从状态$ s $转移到$ {s}^{\prime} $时获得的奖励；$ \gamma $是一个介于0~1的数值，表示折扣因子，决定了对未来奖励的重视程度。在5G切片时频资源分配问题中，将重点关注状态$ S $、动作$ A $以及奖励$ R $。

2.4.1   状态空间

由于Stacked-LSTM-GKBRL算法是根据当前时刻的观测值来计算并做出最佳动作，从而在尽可能有效地分配RBs前提下，同时保障实现终端设备的SLA。因此状态$ {s}_{n} $需要反映出当前网络中各切片指标状态。对于每一个切片$ i\in B $，在每个轮次$ n=1,2,\cdots $，将$ {s}_{n(i)} $定义为智能体在轮次$ n $接收切片$ i $的观测值。$ {s}_{n}=({s}_{n(1)},{s}_{n(2)},\cdots ,{s}_{n(B)}) $表示为系统观测值或者状态空间值，即第$ n $轮次每个切片观测值的集合。$ {s}_{n(i)} $主要包含信噪比、排队缓冲区容量、时延和连接设备数量等观测变量。$ {s}_{n(i)} $在轮次$ n $经过预处理后，反映当前网络中各切片的流量请求。

2.4.2   动作空间

本文对于切片资源分配的问题，将动作定义为给每个业务类型切片分配对应的时频资源。因此，将$ {a}_{n(i)} $表示在轮次$ n $智能体分配给切片$ i $的RBs数量。$ {a}_{n}=({a}_{n(1)},{a}_{n(2)},\cdots ,{a}_{n(B)}) $表示在轮次$ n $分配给每个切片的时频资源集合，即动作空间值。

2.4.3   奖励函数

为衡量切片的SLA违反情况，首先设定指示函数$ {I}_{(i)} $包含SLA中定义的关键指标，每个轮次向智能体反馈各切片的SLA实现情况。$ {I}_{n(i)}({s}_{n(i)},{a}_{n(i)})=1 $表示在轮次$ n $违反了第$ i $个切片的SLA；若为0，则表示没有违反SLA。当出现2.3节中讨论到的SLA长时间未被违反的情况时，智能体可能陷入局部最优的情况。因此仍需引入另一个指示函数$ {I}_{Y} $，$ {I}_{Y}=1 $表示$ Y $个连续轮次的数据都满足SLA；反之$ {I}_{Y}=0 $。对奖励函数定义为

R表示在轮次$ n $观测动作对的奖励，其中$ \gamma $和$ \varepsilon $分别为折扣因子。如果违反了切片的SLA，说明当前轮次下配置的动作无法满足业务需求，需要分配更多的时频资源。而如果满足了切片的SLA，说明当前轮次下配置的动作已满足业务需求，进而尝试减少分配的资源数量，探索准最优的时频资源分配策略，从而达到节约资源的目的。本算法通过适当减少奖励，促使系统分配更少的时频资源，以此激动智能体向外探索，逐步接近准最优的时频资源分配策略，最终达到节约资源的目的。

2.4.4   优化目标

由于指示函数会直接影响奖励函数，为保证指示函数的准确性，将假设函数$ {j}_{n(i)} $定义为：在给出上一轮次结束时收到的观测值$ {s}_{n-1(i)} $的基础上，来假设判断下一轮次的$ {a}_{n(i)} $是否满足SLA。但由于不够准确的假设可能会导致下一轮次的$ {a}_{n(i)} $会过多违反SLA，所以还需要设置误差函数。将误差函数$ {e}_{n(i)} $定义为：由$ {j}_{n(i)} $在观测−动作对$ ({s}_{n(i)},{a}_{n(i)}) $上给出的假设是没有违反SLA而实际却违反了SLA的概率，即$ {j}_{n(i)} $误判的概率。因此误差函数以差错概率$ \delta $为界，为寻找最优的资源分配策略，将式(1)中的目标函数优化为

2.5   GKBRL模型

关于GKBRL算法主要由假设模块、误差模块和决策模块组成。

2.5.1   假设模块

假设模块的作用是假设每个网络切片在给定时频资源分配下是否能够满足其SLA。在实际的检测流水线中，面对复杂多样的环境，简单的线性在线学习无法准确模拟真实场景中众多的非线性检测情况。为解决这一缺点，其中一种较为有效的策略是使用核函数^[18]。将假设函数$ {j}_{n} $写成核展开式：

式中：核$ k({{x}}_{n},{x}) $表示新样本${x} $和样本集中已有样本$ {{x}}_{n} $之间的相似性；$ {I}_{n} $是样本集中已有样本$ {{x}}_{n} $对应各自的指示函数；$ {\mathcal{X}}_{n} $为假设结果错误的样本集。

关于核函数$ k({{x}}_{n},{x}) $，由于高斯核适用于高度非线性的数据，故可将$ k({{x}}_{n},{x}) $写为

式中：$ \sigma $为控制核函数的宽度，$ \| {{x}}_{n}-{x}\| $为两个向量的欧几里得距离：

式中：$ d $表示向量的维度。当$ {{x}}_{n} $和$ {x} $非常接近时，$ k({{x}}_{n},{x}) $接近1；当$ {{x}}_{n} $和$ {x} $相距较远时，$ k({{x}}_{n},{x}) $接近0。

如果假设结果发生错误则将新样本$ {{x}}_{n+1} $添加到样本集$ {\mathcal{X}}_{n} $中，成为新样本集$ {\mathcal{X}}_{n+1} $，并同时更新假设函数：

将更新后的假设函数$ {j}_{n+1} $作为智能体的下一轮次输入。

2.5.2   误差模块

为了评估假设模块的准确性，给定切片$ i $的观测值$ {s}_{n-1(i)} $。在假设能够满足切片$ i $的SLA的动作中，如果$ a $是最小的动作，则将动作$ {a}_{n(i)} $的安全边界$ {m}_{n(i)} $定义为

在假设满足SLA的动作中，安全边界越大，误差函数$ {e}_{n(i)} $越小，意味着出现假设错误的概率越低。若安全边界越接近0，其假设错误的概率越大，越容易违反SLA。由于误差函数$ {e}_{n(i)} $定义为$ {j}_{n(i)} $的误判概率，所以只有$ {j}_{n(i)} $出现假设错误时才会更新$ {e}_{n(i)} $，再根据SLA实际满足情况$ {I}_{n(i)} $进而精确误差函数。因此，误差函数$ {e}_{n+1(i)}(m) $为

其中$ \beta $是学习率。在每个轮次的最后输出各切片对应的误差函数$ {e}_{n+1} $，并将其作为智能体的下一轮次输入。

2.5.3   决策模块

决策模块接收前一轮次结束时的观测值$ {s}_{n-1} $、轮次$ n $的假设函数集$ {j}_{n} $和误差函数集$ {e}_{n} $。在预测能够满足切片$ i $的SLA的动作中，最小的动作$ a $对应的误差函数不一定能满足小于式(4)中以$ \delta $为界的差错概率，故还需进一步寻找最优动作。即寻找能够满足以下两个条件的最小动作：

1)该动作能够满足切片$ i $的SLA；

2)该动作对应的误差函数小于差错概率$ \delta $。

对于每个切片，决策模块根据各切片对应的误差函数以$ {e}_{n(i)}\leq \delta $为条件，选出各切片的最小安全边界$ {m}_{n(i)} $。同时选出最小的能够满足SLA的动作$ {a}_{n(i)} $，再将$ {m}_{n(i)} $和$ {a}_{n(i)} $相加即可得到轮次$ n $各切片对应的最优动作$ a $。具体过程如算法1所示。

算法1　Stacked-LSTM-GKBRL

输入　资源块总数$ C $，差错概率$ \delta $，各切片得到的最大资源块数量$ {a}_{\text{max}} $

1) 初始化假设函数集$ {j}_{0} $，误差函数集$ {e}_{0} $，起始轮次$ {n}_{\text{start}} $，结束轮次$ {n}_{\text{end}} $

2) 从环境中获取初始状态观测值$ {s}_{0} $

3) for 轮次$ n=1,2,\cdots ,N $ do

4) if $ n|200=0 $

5) Stacked-LSTM根据历史200个轮次观测值对未来200个轮次进行预测，并将预测结果输入至智能体中

6) 智能体根据预测结果组合新状态$ s $，并更新起始轮次$ {n}_{\text{start}} $、结束轮次$ {n}_{\text{end}} $

7) if $ n={n}_{\text{start}} $

8) 决策模块根据新状态$ s $、前一轮次的假设函数$ {j}_{n} $、误差函数$ {e}_{n} $生成并执行动作$ {a}_{n} $，记录观测值$ {s}_{n} $，获得奖励函数$ {R}_{n} $

9) continue

10) if $ {n}_{\text{start}} \lt n\leq {n}_{\text{end}} $

11) 智能体继续执行动作$ {a}_{n} $，记录观测值$ {s}_{n} $，获得奖励函数$ {R}_{n} $

12) if 随机数小于随机启动概率门限

13) $ {n}_{\text{end}}=0 $

14) continue

15) 更新假设函数$ {j}_{n} $、误差函数$ {e}_{n} $

16) 决策模块执行动作$ {a}_{n} $，得到并记录观测值$ {s}_{n} $，获得奖励函数$ {R}_{n} $

17) end for

3.   仿真分析

为了验证Stacked-LSTM-GKBRL模型在预测准确性方面的优势，本实验在PyCharm仿真平台中搭建相关仿真实验，用于模拟在5G混合场景下进行RAN切片之间分配时频资源。该场景中存在一个基站，服务于3种不同业务类型的切片：eMBB、URLLC和mMTC。网络切片环境的物理参数相关设置具体如表1所示。

为了验证Stacked-LSTM-GKBRL模型在预测准确性与资源分配方面的优势，设计了一个由2个eMBB切片、2个URLLC切片和1个mMTC切片组成，每个子帧最多可使用150个RBs的仿真场景。各切片业务模型具体设置如表2所示，其中mMTC业务模型的传输周期和数据包重传次数在所示的集合中随机选择^[18,29]。

如图7所示，其较为直观地显示了Stacked-LSTM预测模型预测所得结果与实际值的对比关系。可以明显地看到，预测后的数据曲线与真实曲线趋势基本保持一致，大部分情况下较为接近，即使真实数据产生波动，Stacked-LSTM预测模型也能大致拟合出真实数据的分布情况。

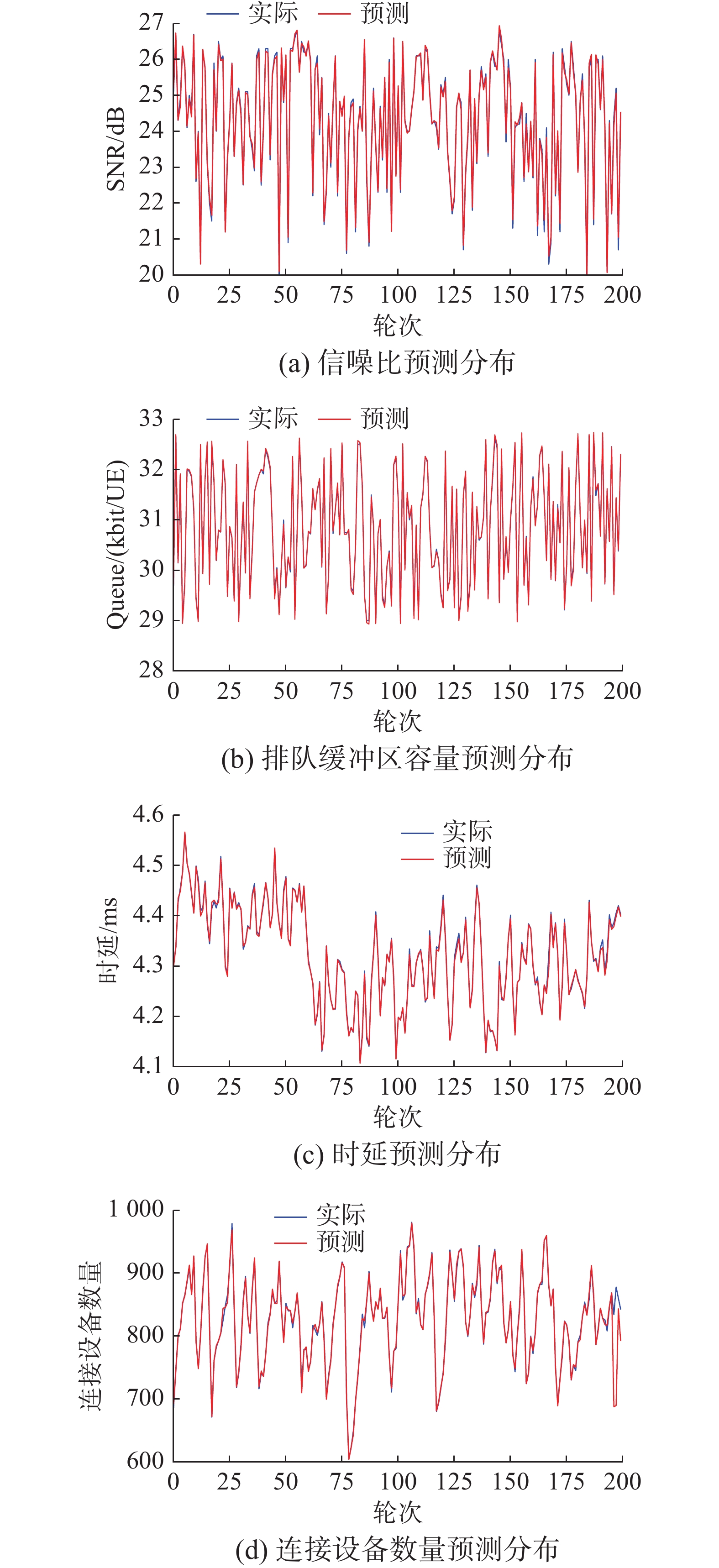

图  7  预测数据与真实数据对比

Fig.  7  Comparison of predicted and actual data

下载: 全尺寸图片

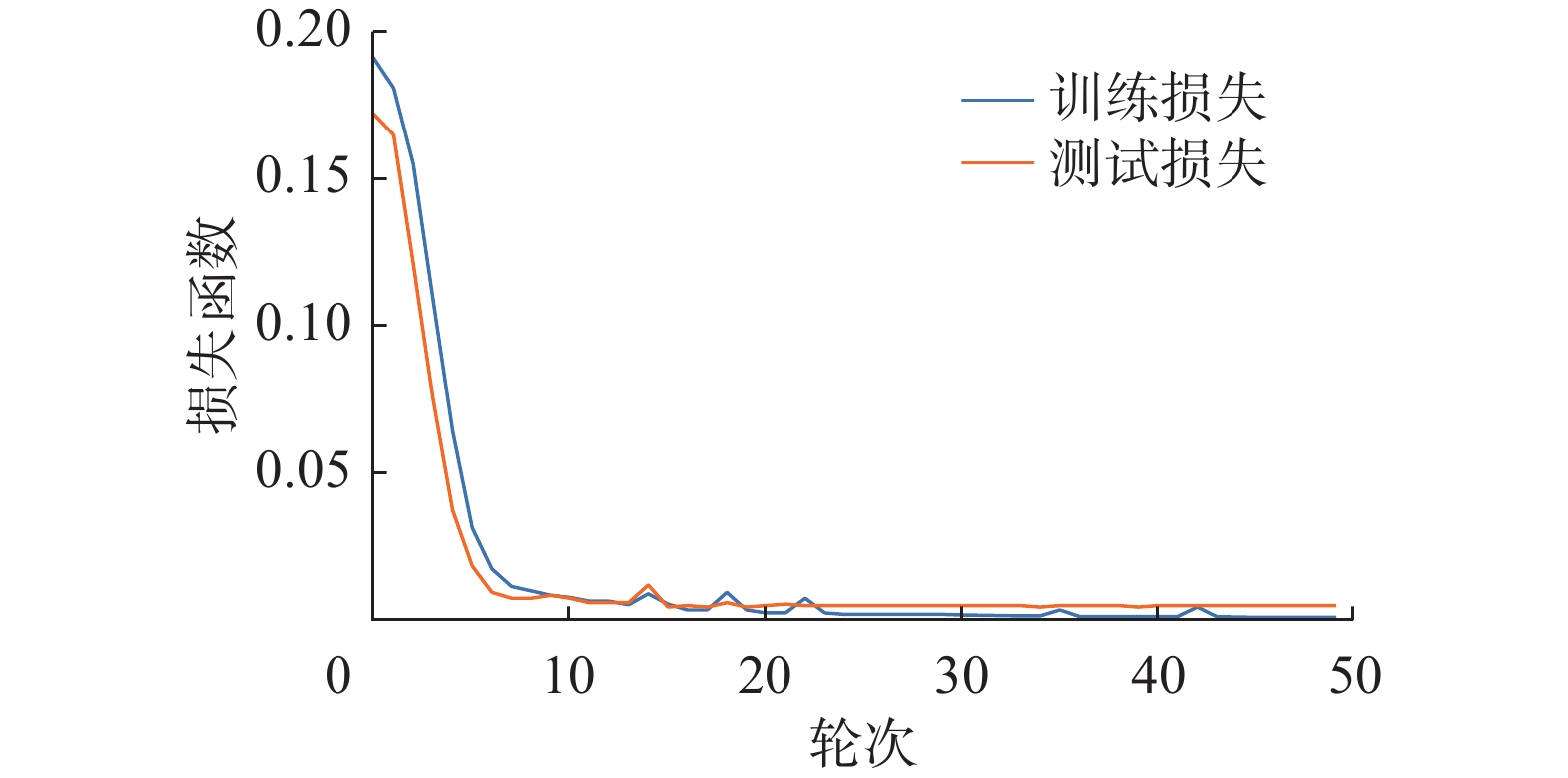

如图8所示，训练损失曲线在最初的几个epoch内迅速下降，然后逐渐趋于平稳，表明Stacked-LSTM预测模型正在逐步学习到数据的特征，并在减少误差。测试损失曲线没有出现明显的上升趋势，而是随着训练进行逐渐下降并趋于平稳，无明显波动情况，这说明Stacked-LSTM预测模型在测试集上的误差稳定，泛化能力有所提升，没有明显的过拟合或欠拟合情况发生。

图  8  Stacked-LSTM算法损失函数曲线

Fig.  8  Loss curves of the Stacked-LSTM algorithm

下载: 全尺寸图片

为了对比Stacked-LSTM模型的预测精确性能，设置了另外4种预测模型：循环神经网络(recurrent neural network, RNN)、门控循环单元(gated recurrent unit, GRU)、极端梯度提升(extreme gradient boosting, XGBoost)和长短期记忆网络LSTM的对照实验。图9为5种算法对信噪比预测的残差(预测值与真实值的差异)的分布图所示。总体来看，Stacked-LSTM预测模型的残差分布接近正态分布，说明残差是随机分布的，没有明显的系统性偏差。可以看到Stacked-LSTM预测模型在预测时的大部分残差主要集中分布在[−0.2，0.2] dB之间，极端残差较少，残差大致符合单峰的钟形曲线，这表明Stacked-LSTM预测模型的预测误差是对称的、偏差不大。与RNN、GRU、XGBoost以及LSTM模型的残差分布相比，Stacked-LSTM模型的残差分布较为集中，而其余4种模型的分布相对分散，表明Stacked-LSTM预测模型的偏差较小，预测性能表现较为良好。

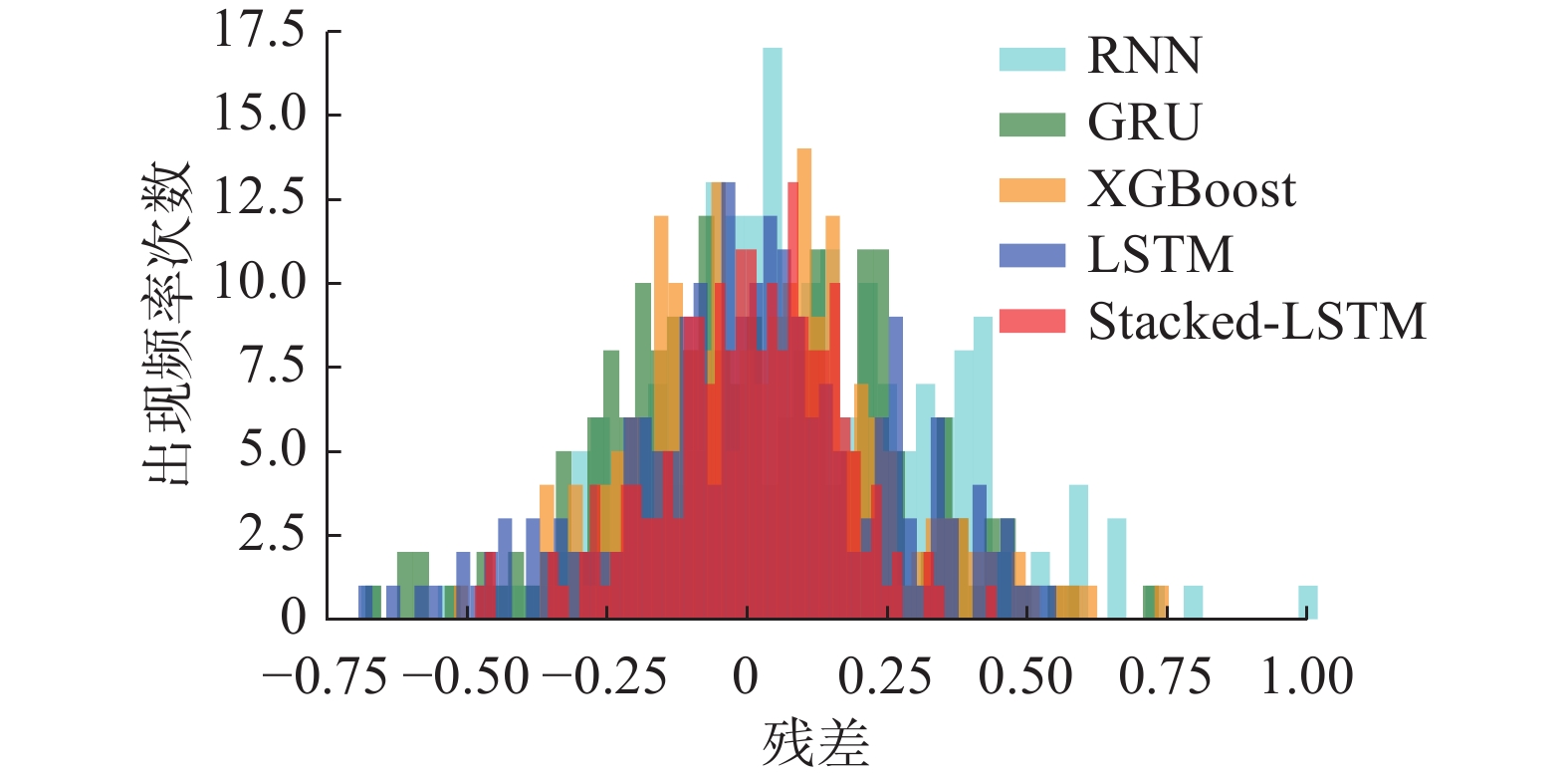

图  9  预测残差分布

Fig.  9  Residual distribution of the prediction results

下载: 全尺寸图片

图10为Stacked-LSTM、RNN、XGBoost、GRU和LSTM 5种预测算法关于信噪比预测结果的均方误差图。可以看到Stacked-LSTM预测模型的MSE值低于RNN、XGBoost、GRU和LSTM这5种算法。并且随着轮次增加，Stacked-LSTM预测模型的MSE值起伏较为稳定，并没有明显波动。说明训练后的Stacked-LSTM预测模型在实际预测过程中表现较为良好，没有出现明显的预测偏差。在150~200轮次中Stacked-LSTM预测模型的MSE值略微增加，这是由于Stacked-LSTM预测模型是在前一个预测结果的基础上继续预测的，说明预测的误差不可避免地随着轮次的增加而在逐步积累。

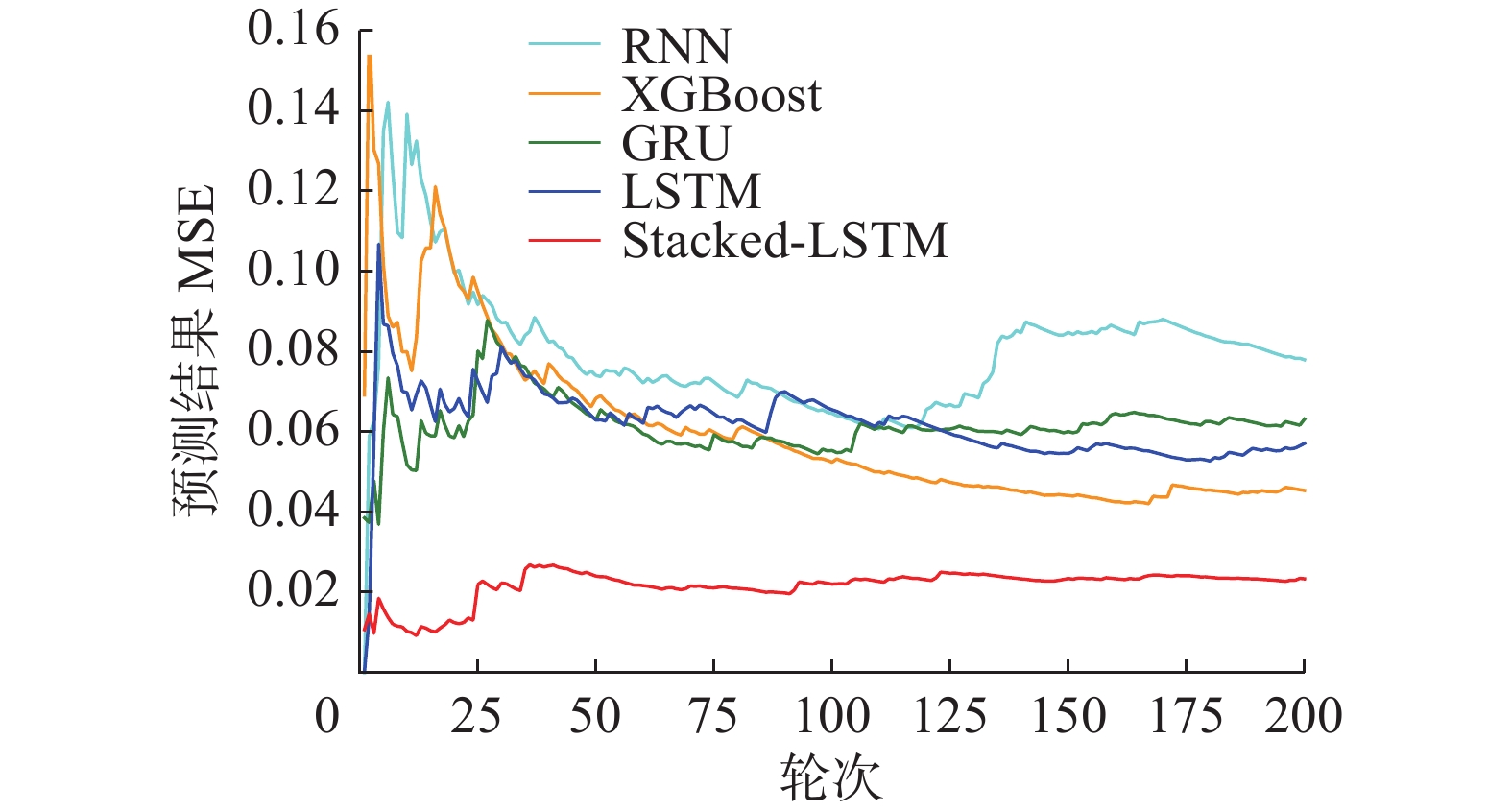

图  10  预测结果MSE

Fig.  10  MSE curves of prediction results

下载: 全尺寸图片

为了充分评估Stacked-LSTM-GKBRL模型各方面的性能，本文将其与4种经典强化学习算法，即TD3(twin delayed deep deterministic policy gradient)、NAF(normalized advantage function)、SAC(soft actor critic)以及A2C(synchronous advantage actor critic)算法，还有未采取预测的GKBRL进行比较。同时还设置了$ Y\leq 25 $、$ Y\leq 50 $和$ Y\leq 80 $共3种对照情况。

在图11的资源分配图中，对于每个算法绘制了90%置信水平的平均值曲线以及置信区间。可以看出在另外的4种算法中，关于算法收敛速度性能上，A2C和NAF算法收敛速度较快；而NAF、GKBRL和Stacked-LSTM-GKBRL系列曲线在前3000步初始轮次中呈现上升趋势，随后在后续轮次呈现逐步收敛；TD3曲线更是到6000步轮次左右才逐渐收敛。在资源分配上，NAF和A2C曲线基本稳定在120个RBs左右，体现为在早期轮次过度配置资源；而TD3和SAC曲线则是在120~145个RBs区间内逐渐上升，在尽量满足SLA的条件下分配的资源趋近于上限150个RBs，体现为过度地配置了资源。相比之下，在前3000步的初始轮次中，GKBRL和Stacked-LSTM-GKBRL系列曲线快速上升，随后算法呈现逐步收敛趋势，资源分配趋于稳定。Stacked-LSTM-GKBRL能够防止在早期轮次过度配置资源，从而优化了资源利用。相较之下，作为对照的算法收敛速度虽然相差不大，但其在资源分配上浪费了较多资源，资源分配精度性能表现远远不如本文所提算法。

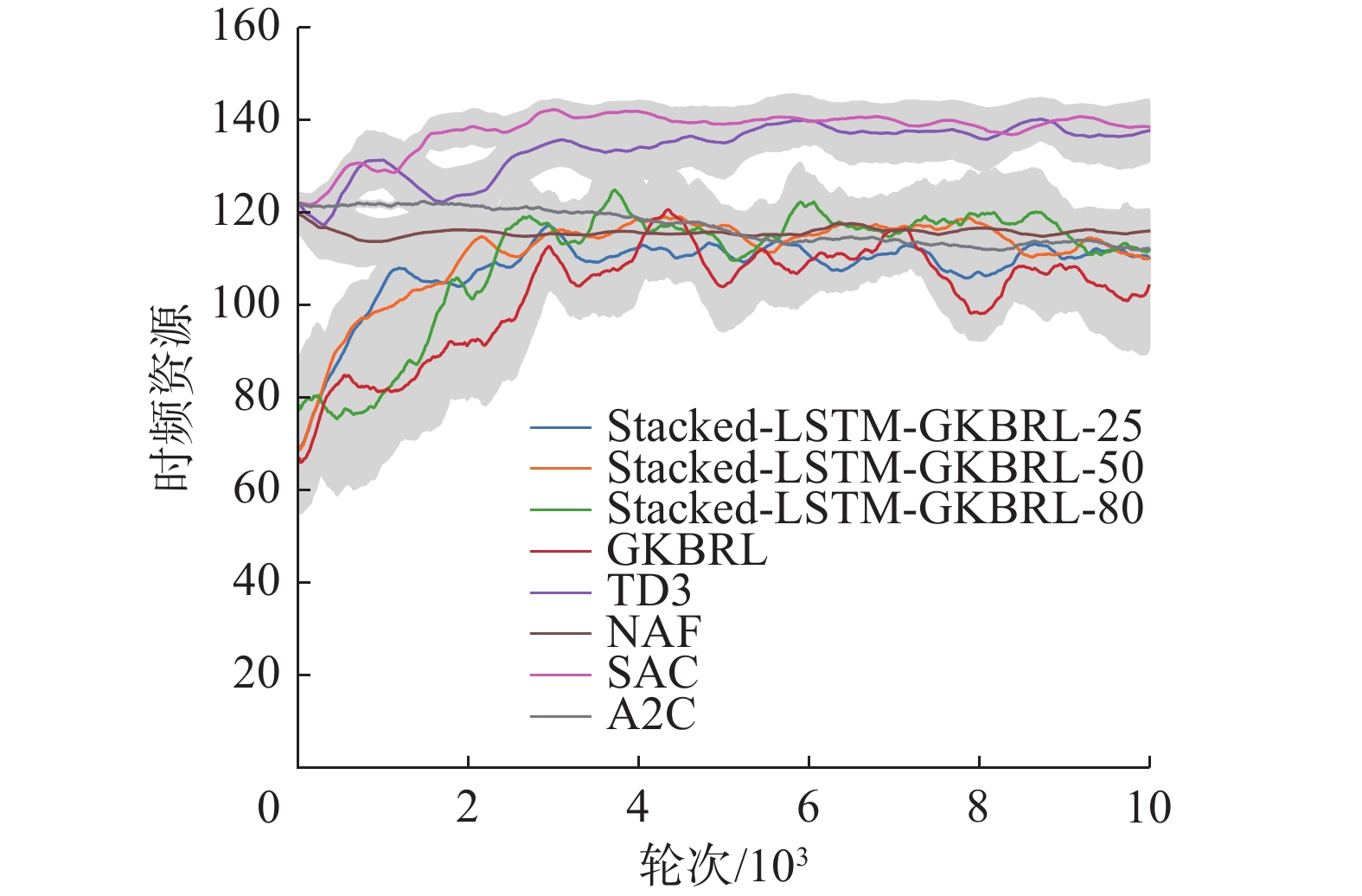

图  11  4种算法资源分配

Fig.  11  Resource allocation results of four algorithms

下载: 全尺寸图片

从GKBRL和Stacked-LSTM-GKBRL系列曲线中可以看出，GKBRL算法总体分配的时频资源相较于Stacked-LSTM-GKBRL系列算法要少，而且Stacked-LSTM-GKBRL总体分配的资源随着$ Y $的数量增加而增加，在资源分配精度性能上也随之下降。这是由于结合了Stacked-LSTM预测模型后，为了保证满足SLA而需要预留额外的资源，在资源分配精度性能和满足SLA性能中进行了折中。同时由于选取轮次的区间增加，需要考虑更多相对性能较差的样本，从而导致总体需要分配的资源增加。但图11中Stacked-LSTM-GKBRL系列曲线距离较近，说明所需要预留的额外资源并不是特别多，并没有过多占用资源。此外，Stacked-LSTM-GKBRL-50和Stacked-LSTM-GKBRL-80的曲线比较接近，说明当$ Y $大于50之后，即使$ Y $区间数量再多，需要分配的资源也没有明显的增加。

图12为累计的SLA违反情况。从图中可以明显地看出NAF、TD3、SAC和A2C曲线显著高于Stacked-LSTM-GKBRL系列曲线，说明Stacked-LSTM-GKBRL在避免违反SLA上表现优异。同时，Stacked-LSTM-GKBRL系列曲线总体上低于GKBRL曲线，说明使用Stacked-LSTM预测模型后能够有效地降低违反SLA的情况，性能得到进一步改进。

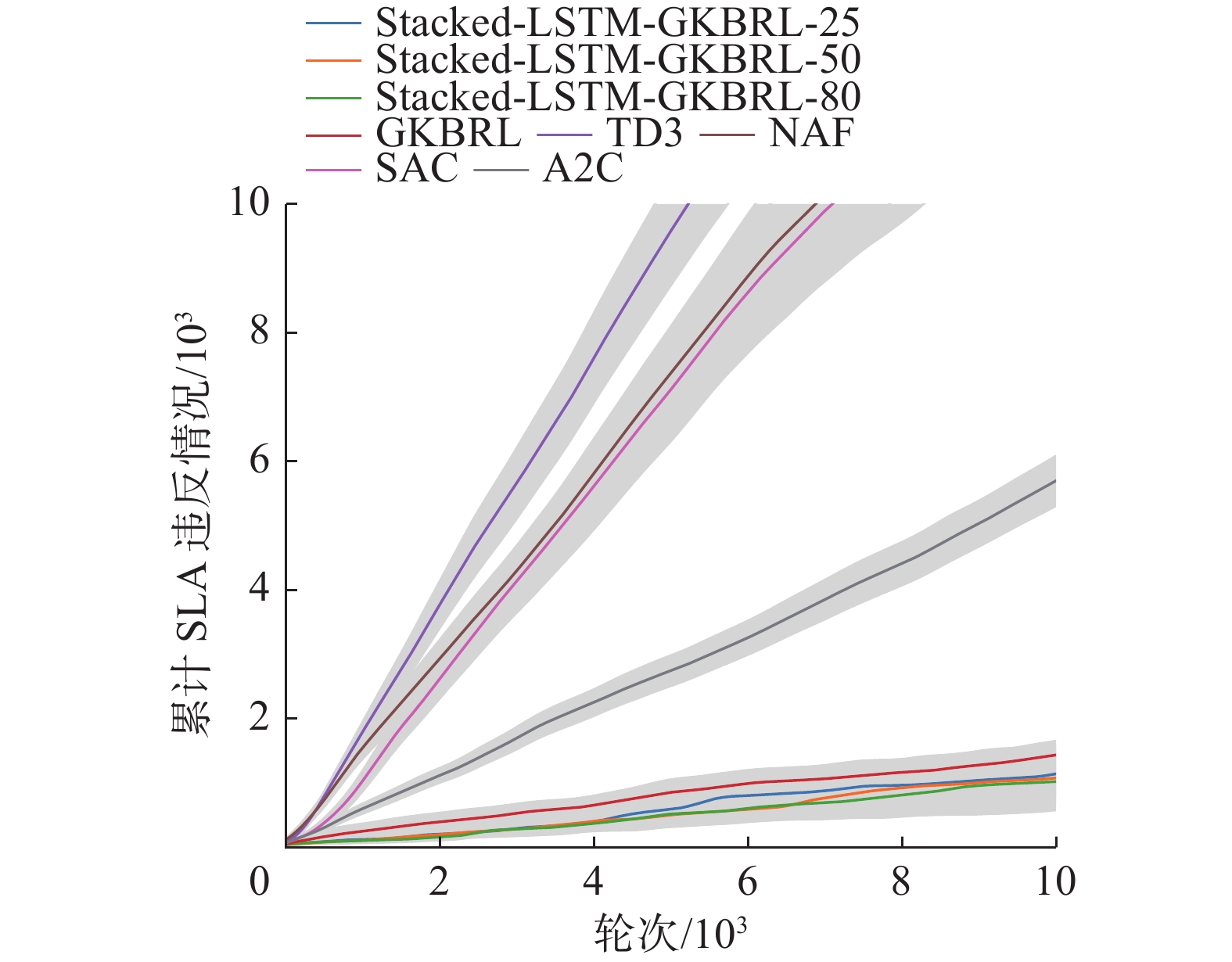

图  12  累计SLA违反情况

Fig.  12  Cumulative SLA violations

下载: 全尺寸图片

此外，由于使用Stacked-LSTM预测模型后，智能体不需要频繁的学习，不仅节约了算力资源、降低了算法的复杂度，在SLA满足率上还依然能够接近GKBRL算法，甚至在某些轮次上比GKBRL算法还要表现优异。结合资源分配与SLA违规数量两个指标，$ Y $取值不大于50为相对最优解。

4.   结束语

本文所提出的基于Stacked-LSTM与GKBRL相结合的智能切片时频资源优化分配策略，能够有效应对载波通信模块检测流水线中网络状态快速变化带来的资源调度挑战。通过引入时间序列预测提升状态感知能力，并结合高斯核强化学习优化资源分配决策，实现了在保障SLA指标的前提下对时频资源的高效利用。实验结果验证了该算法在预测精度和分配性能方面的优势，为5G资源管理提供了一种具有实用价值的解决方案。
