Indoor self-supervised monocular depth estimation based on image edges similarity
-
摘要:
本文针对室内单目深度估计中因结构复杂、边缘重叠严重及旋转分量大导致的深度推理不准确问题，提出一种基于图像边缘相似性的自监督深度估计网络模型。1）引入图像边缘相似性损失函数，作为形状先验约束，缓解因遮挡和重叠引起的性能下降；2）设计自适应特征聚合模块，融合多尺度特征并保持上下文一致性，增强弱相关场景的语义关联；3）提出旋转量优化模块，通过加权融合不同路径的向量来细化位姿估计中的旋转分量，降低旋转误差。实验结果表明，该方法在NYU Depth V2与ScanNet数据集上的深度预测精度分别达到82.9%与78.0%，优于现有先进方法，能够恢复出细节丰富、边缘清晰平滑的深度图，有效提升了室内场景的深度估计效果。
Abstract:In this paper, we propose a self-supervised depth estimation network model based on image edge similarity to address the issue of inaccurate depth inference in indoor monocular depth estimation due to complex structures, severe edge overlapping, and large rotational components. First, we introduce an image edge similarity loss function as a shape prior constraint to mitigate performance degradation caused by occlusions and overlaps. Second, we design an adaptive feature aggregation module to fuse multi-scale features while maintaining contextual consistency, thereby enhancing semantic associations in weakly related scenes. Finally, we propose a rotation optimization module that refines the rotational components in pose estimation by weighted fusion of the vectors from different paths, reducing rotation errors. Experimental results show that our method achieves depth prediction accuracies of 82.9% and 78.0% on the NYU Depth V2 and ScanNet datasets, respectively, outperforming existing state-of-the-art methods. The proposed method can recover depth maps with rich details and clear, smooth edges, effectively improving depth estimation in indoor scenes.
-
深度估计是近年来计算机视觉领域研究热点，在各种三维感知任务如虚拟现实[1]、自动驾驶系统[2]、目标检测[3]中扮演着不可或缺的角色，其最初主要是通过深度摄像头、激光雷达等传感器来获取各场景中的深度信息。由于传感器昂贵的生产成本以及相机校准困难等诸多问题，使得深度估计技术的应用非常受限。因而结构简单易实现、计算开销小的基于单目图像的深度估计受到了众多研究者们的青睐，该方法旨在利用单幅图像，逐像素地推算出各场景目标至摄像机成像中心的距离，即深度，进而生成深度图像。同一幅2D平面图像都有可能是无穷的不同3D场景投影而成，并且缺少稳定的物理线索来约束这种不确定性，使得该技术在数学领域中成为了一项病态的议题[4]。早期的发展使用基于线索的传统深度估计方法进行研究，利用图像中一些辅助信息比如纹理、阴影、照明程度以及遮挡等特征信息来帮助确定像素点的深度值，然而这些传统方法对场景要求十分严格，对于复杂场景的深度信息预测收效甚微。随着机器学习的蓬勃发展，特别是卷积神经网络的出现，利用编−解码器的神经网络架构和深度真值标签的有监督单目深度估计取得了有效的突破。然而设备采集的为稀疏深度真值，使得许多像素点并没有对应的深度真值，不利于网络架构训练，此外大规模获取深度真值标签存在较高难度与高昂成本，传统有监督深度估计方法的发展受到显著制约。为此，无需依赖深度真值标签进行监督约束的自监督深度估计方法，逐渐成为一种高效且具有广泛应用前景的替代方案。
近几年的研究中，大部分单目深度估计模型均采用了编−解码器结构来预测深度。编码器从输入图像中提取多尺度特征，解码器通过通道拼接或元素叠加方法逐渐将多尺度特征聚合起来，虽然这些特征聚合操作在现有的室外数据集研究中已经取得了一定程度的有效性，当编−解码器结构迁移至室内场景时，其局限性逐渐凸显。与室外场景相比，室内环境具有深度变化剧烈、物体边缘交错重叠、场景布局复杂（如家具堆叠、墙角遮挡）的特性，传统固定的特征聚合方式难以自适应匹配不同尺度特征的上下文关联，易导致信息冗余或语义差距扩大，最终使预测深度图出现边缘模糊、细节丢失的问题；同时，室内单目视频序列多由手持设备（如 Kinect、手机）拍摄，其旋转分量远大于室外车载相机序列，现有位姿网络（如单路径卷积位姿估计器）对旋转分量的预测误差较大，进一步引发重投影失真，加剧深度估计精度下降[5]。尽管近年来研究人员针对室内场景提出了改进方案，如 StructDepth[6]利用曼哈顿世界模型引入结构先验，解耦动态区域的模型[7]通过分割与光流融合优化动态物体深度，但现有方法仍存在三点不足： 一是缺乏对室内场景 “边缘结构” 这一关键先验的有效利用，难以解决边缘重叠导致的深度不连续问题；二是现有固定聚合方式无法自适应匹配室内多尺度特征上下文关联的问题；三是对室内手持拍摄旋转分量鲁棒性不足。为解决上述问题，本文构建了一种融合图像边缘相似性约束的室内自监督单目深度估计网络，主要贡献如下：1）提出了用于室内深度估计的图像边缘相似性损失函数，为深度估计提供形状先验，通过计算目标图像与预测深度图像的边缘相似度作为额外的自监督信号约束网络，改善了因室内场景边缘重叠、深度变化较大带来的模型恶化问题。2）提出了一个自适应特征聚合模块，在聚合高、低尺度特征的同时自适应地保持其上下文一致性来增强场景间的弱相关性，缩小语义差距。3）提出了一个旋转量优化模块，在位姿网络中加权融合原始主路径与其他路径的前3维向量来细化旋转分量，改善了因室内序列旋转分量较大导致预测位姿误差大的问题，提高了预测相对位姿的准确性进而提升了整个网络预测深度性能。实验结果表明，本文所提方法在 NYU Depth V2 与 ScanNet 两大室内深度数据集上，均取得了优于当前主流方法的深度预测精度。
1. 自监督单目深度估计
现有的自监督单目深度估计模型根据训练数据类型可分为用立体图像对训练和用单目视频序列训练两种方式[8]。Garg等[9]将深度估计视为一种新的视图合成问题，提出输入左图像与合成右图像之间的最小光度损失，这种方法的监督信号来自输入立体图像对。Godard等[10]扩展了这一项工作，通过引入左右视差一致性损失实现了更高的预测精度。除了使用立体图像对外，监督信号也可以来自单目视频序列，Zhou等[11]通过训练独立的多视图姿态网络，实现了对连续两帧间姿态的有效估计，为了增强在处理遮挡和移动物体时的鲁棒性，还使用了可解释性预测网络来忽略违反视图合成假设的目标像素。为实现动态场景的有效建模，现有研究常采用多任务学习策略，例如联合光流估计[12]与语义分割[13-14]等任务，或引入不确定性估计[15]等额外约束条件。Godard等[16]在不引入额外学习任务的情况下，通过简单地改进损失函数获得了有竞争力的结果，在Monodepth2中使用最小的重投影损失来缓解遮挡问题，并使用自动掩码过滤掉与相机速度相同的运动物体。此外，通过联合使用单目视频和额外的语义信息来学习深度的框架也在文献[17]中进行了研究，其他的一些工作被设计用于在具有挑战性的环境中处理自监督单目深度估计，例如室内环境[18-19]和夜间环境[20]。Guo等[21]探索了通过学习相对位姿信息监督多针深度学习来解决室内场景低纹理区域问题的方案。Cheng等[22]为解决物体边界深度估计不一致的问题，将语义约束纳入深度骨干网络中，并协同位姿估计，明确了深度边界。Ye等[23]提出更加精确的重建约束损失函数，来鼓励单目深度估计网络从多帧深度网络中获取有利信息。与本文最相关的StructDepth[6]充分挖掘曼哈顿世界模型所蕴含的室内场景结构特性，并将其应用于自监督单目深度估计任务中，取得优异的性能表现。但是室内场景存在深度分布不一、变化较大、边缘重叠严重等复杂特性，使得光度一致性损失无法很好地用来监督网络训练，并且室内视频序列的旋转分量较大也会导致预测的位姿出现较大误差，从而造成预测的深度信息边缘模糊、细节丢失严重，预测精度太差。
2. 算法与网络结构
2.1 训练网络结构
多数单目深度估计方法基于运动重构原理，通过卷积神经网络实现深度网络与位姿网络的联合训练。该框架以视频序列中的连续多帧 RGB（red, green, blue）图像为输入，由深度网络生成目标图像的深度预测图，同时利用目标图像与相邻帧图像通过位姿网络估计相机运动的变换矩阵。基于上述两组输出构建重投影图像，并将重投影误差与其他自监督损失项共同构成总损失，通过反向传播迭代优化网络参数[24]。当前主流方法多采用编码器−解码器结构的 U-Net 架构，常以ResNet（residual network）坐标[25]、VGG（visual geometry group）坐标[26]、DenseNet[27]等作为骨干编码器。这些网络框架一定程度上实现了预测图像的深度功能，但是在训练过程中对室内场景中重要的信息理解能力不够，造成有用信息丢失或者出现较大误差，使得网络预测的深度图像存在严重的场景结构边缘模糊、细节信息丢失等问题。本文为解决上述问题，在StructDepth[6]网络基础上提出了一种基于图像边缘相似性的室内自监督单目深度估计网络模型。该模型需要联合深度估计网络和位姿网络同时进行训练，如图1所示，本文采用单目视频序列作为输入的训练方式。

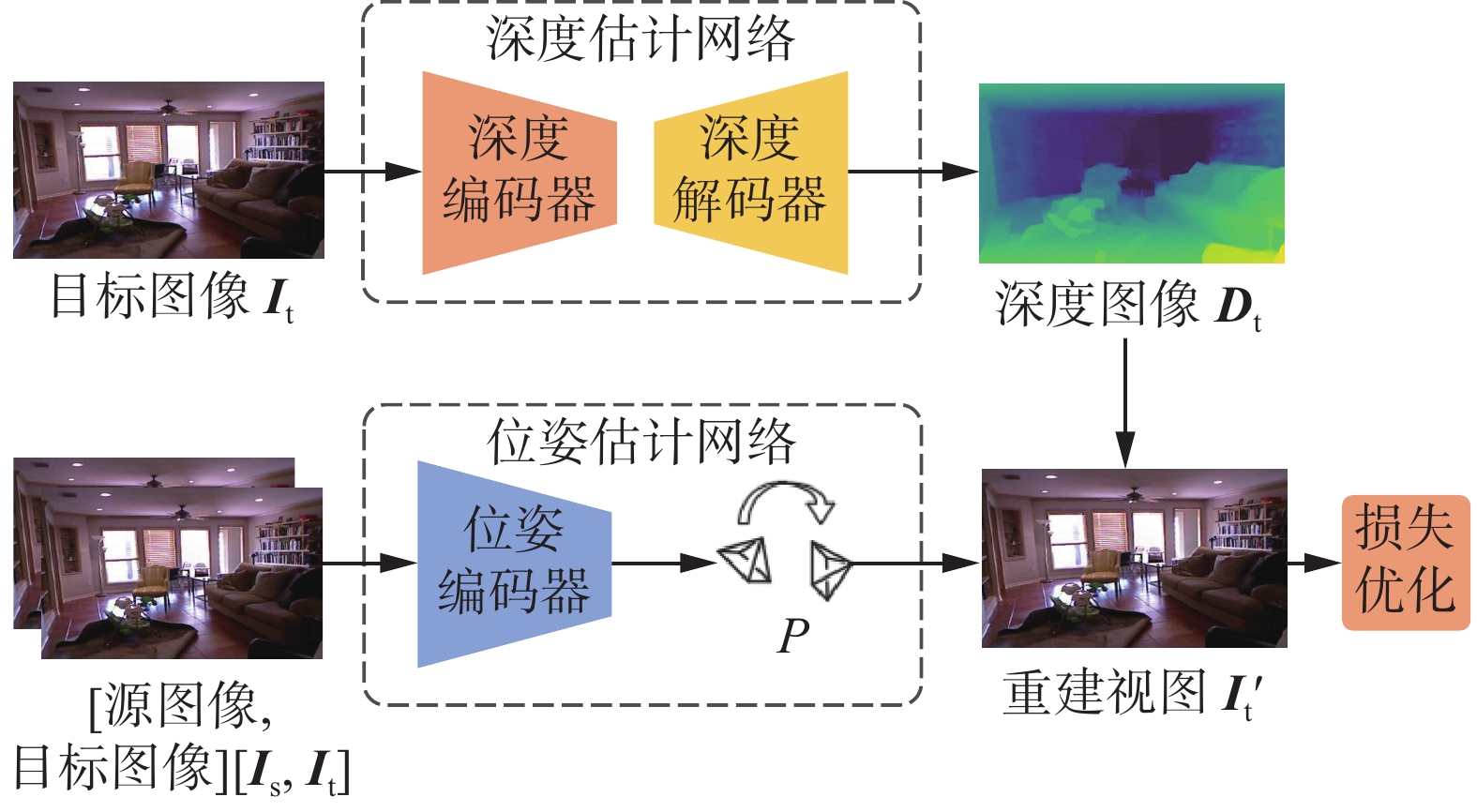

图 1 本文训练网络架构Fig. 1 Training network architecture of this paper
下载:
全尺寸图片
自监督深度估计是通过训练网络从另一个图像的视点预测目标图像的外观，与文献[11]相似，将该学习问题视为一个新的视图合成问题。给定目标图像和另一视角源图像，利用预测深度图作为桥接变量对图像合成过程进行训练和约束，训练网络既需要预测目标图像的深度图像，也需要估计一对目标图像和源图像之间的相对姿态。因此光度重投影损失可以构造为
$$ \begin{matrix}{L}_{\text{pe}}=\displaystyle\sum _{\mathrm{s}}\rho \left({\boldsymbol{I}}_{\mathrm{t}},{\boldsymbol{I}}_{\mathrm{s}\rightarrow \mathrm{t}}\right)\\ \end{matrix} $$ $$ \begin{matrix}{\boldsymbol{I}}_{\mathrm{s}\rightarrow \mathrm{t}}={I}_{\mathrm{s}}\left\langle \text{proj}\left({\boldsymbol{D}}_{\mathrm{t}},{\boldsymbol{T}}_{\mathrm{t}\rightarrow \mathrm{s}},\boldsymbol{K}\right)\right\rangle \\ \end{matrix} $$ 式中$ \rho $为光度重建误差，它是$ {L}_{1} $损失和图像结构化相似度(structural similarity index measure, SSIM)损失的加权组合，定义为
$$ \begin{matrix}\rho \left({\boldsymbol{I}}_{\mathrm{t}},{\boldsymbol{I}}_{\mathrm{s}\rightarrow \mathrm{t}}\right)=\dfrac{\alpha }{2}\left(1-\text{SSIM}\left({\boldsymbol{I}}_{\mathrm{t}},{\boldsymbol{I}}_{\mathrm{s}\rightarrow \mathrm{t}}\right)\right)+\\ (1-\alpha )||{\boldsymbol{I}}_{\mathrm{t}},{\boldsymbol{I}}_{\mathrm{s}\rightarrow \mathrm{t}}|{|}_{1} \end{matrix} $$ $ {\boldsymbol{I}}_{\mathrm{s}\rightarrow \mathrm{t}} $是根据目标图像的深度将源图像扭曲到目标图像坐标帧，本文将$ \alpha $设为0.85，$ \left\langle \cdot \right\rangle $表示中的局部次可微的双线性采样算子[11]，$ \text{proj}(\cdot ) $是将目标图像像素坐标$ {p}_{{\mathrm{t}}} $映射到源图像像素坐标$ {p}_{{\mathrm{s}}} $的变换函数，计算公式为
$$ \begin{matrix}{p}_{{\mathrm{s}}}\sim \boldsymbol{K}{{\boldsymbol{T}}}_{{\mathrm{t}}\rightarrow {\mathrm{s}}}{\boldsymbol{D}}_{{\mathrm{t}}}\left({p}_{{\mathrm{t}}}\right){\boldsymbol{K}}^{-1}{p}_{{\mathrm{t}}}\\ \end{matrix} $$ 假设所有图像的相机内参矩阵K相同，当在室内图像出现低纹理区域时，逐像素平滑损失函数能在光度重投影损失衰弱的情况下对深度值进行约束，具体为
$$ \begin{matrix}{L}_{\text{Smooth}}=\left| {\partial }_{x}d_{\mathrm{t}}^{*}\right| {{\mathrm{e}}}^{-\left| {\partial }_{x}{\boldsymbol{I}}_{\mathrm{t}}\right| }+\left| {\partial }_{y}d_{\mathrm{t}}^{*}\right| {{\mathrm{e}}}^{-\left| {\partial }_{y}{\boldsymbol{I}}_{\mathrm{t}}\right| }\\ \end{matrix} $$ 式中$ d_{\mathrm{t}}^{*}=d/\overset{-}{{d}_{\mathrm{t}}} $表示平均归一化逆深度[28]，在训练过程中，本文采用自动掩码来处理静态像素。此外，本文仍采用StructDepth[6]中的法向量损失函数$ {L}_{\text{nrom}} $和共平面损失约束$ {L}_{\text{plane}} $，因此这些损失函数可表式为
$$ \begin{matrix}L={L}_{\text{pe}}+{\lambda }_{1}{L}_{\text{smooth}}+{\lambda }_{2}{L}_{\text{nrom}}+{\lambda }_{3}{L}_{\text{plane}}\\ \end{matrix} $$ 根据实验效果，超参数$ {\lambda }_{1}、{\lambda }_{2}、{\lambda }_{3} $为权重参数，分别设置为0.001、0.05、0.1。
2.2 图像边缘相似性损失
计算机视觉领域中，进行图像边缘检测主要目的是识别图像中像素值显著变化位置如场景深度不连续、物体颜色属性变化、场景照明的变化区域，这恰好与室内场景存在着目标物体多、遮挡重叠多以及亮暗区域交互多等复杂特点不谋而合。相较于室外图像，室内图像边缘更丰富，这为边缘结构相似性计算提供可靠数据支撑。此外，相比目前主流的图像相似性算法，计算室内图像边缘结构相似性能够在剔除不重要的区域信息、大幅度地减少计算数据量的同时保留图像重要的结构属性。本文提出的室内图像边缘相似性损失函数正是受到室内图像边缘检测启发而来，在深度估计网络中，如图1其预测的深度图像$ {\boldsymbol{D}}_{\mathrm{t}} $，能够清晰展现出物理三维世界的边缘结构，即使如图2所示，墙上相框与墙的深度差距较小，传统的深度估计网络预测两者深度时可能判定其一致，但通过引入边缘相似度来对比监督，能够增强深度网络对细节的深度预测。一般地，训练网络预测性能越好，其预测的深度图像在图像边缘结构方面应当与目标图像边缘结构越相似，应用上述原理来弥补深度估计网络由于下采样导致关键边缘信息的丢失问题，因此，计算预测深度图与目标图的边缘结构相似度，可作为有效的额外自监督约束信号作用于网络训练过程。训练阶段，网络通过前向传播计算图像边缘相似性损失值，再基于该损失误差反向传播，迭代更新网络所有权重参数，直至损失收敛至最小值，即两幅图像边缘相似度稳定收敛，通过图像边缘相似性损失函数的监督先验指导，有效地提高了训练网络预测室内图像深度的能力，进一步地提升了预测深度的精度。

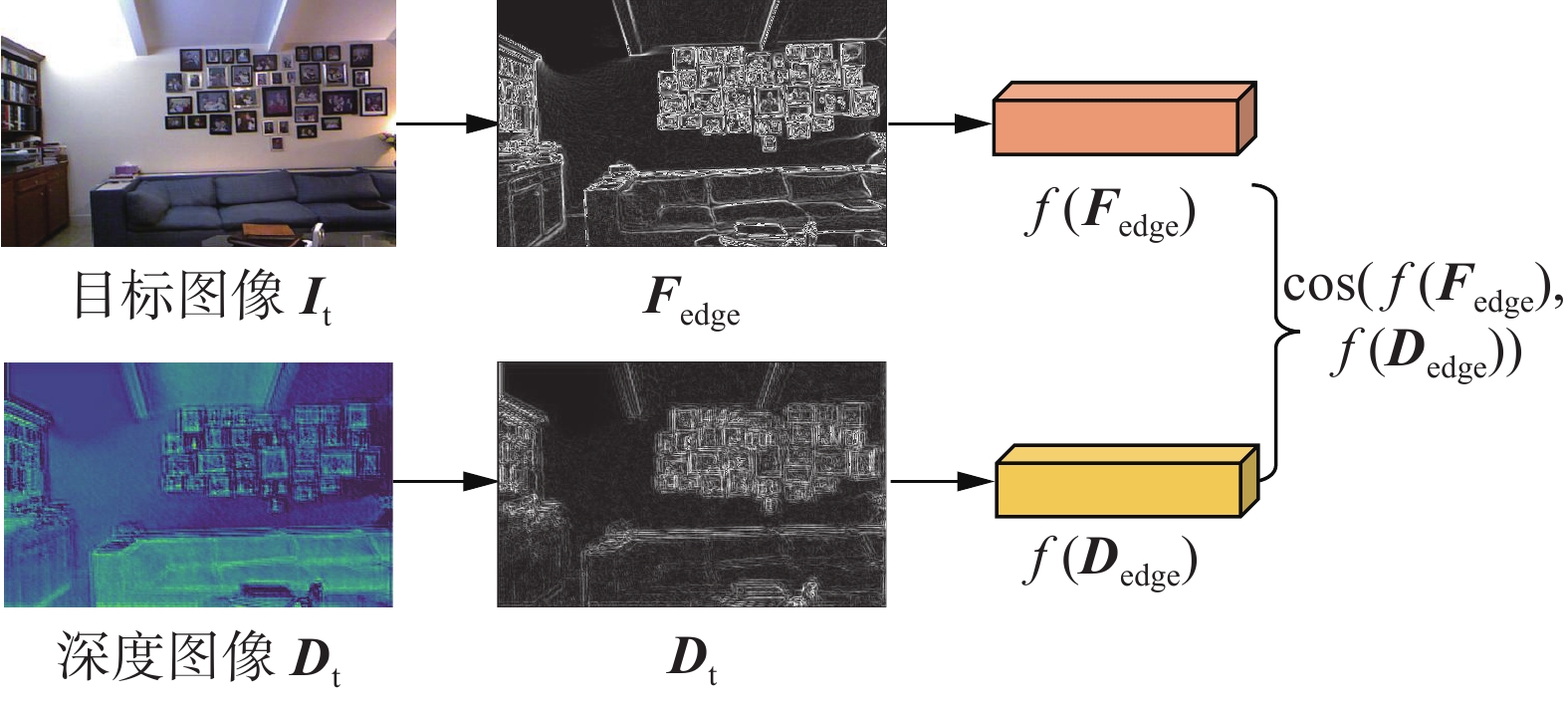

图 2 图像边缘相似性计算步骤Fig. 2 Steps for calculating image edge similarity下载:
全尺寸图片
图像边缘检测依赖于特定的检测算子，主要分为两类，一类是基于一阶微分算法的边缘检测算子，如Roberts和Sobel算子，它们通过将图像与微分滤波器卷积来识别图像边缘信息。另一类则是基于二阶微分算法的边缘检测算子，如Laplacian[29]和Canny[30]算子。本文使用Canny算子对室内图像进行边缘检测。如图2所示，图像边缘相似性损失计算步骤：1)利用Canny算子分别检测出目标图像与预测深度图像的边缘特征信息图像$ {\boldsymbol{F}}_{\text{edge}} $、$ {\boldsymbol{D}}_{\text{edge}} $；2) 将二维边缘信息图分别转换并拉伸为一维特征向量块$ f({\boldsymbol{F}}_{\text{edge}}) $、$ f({\boldsymbol{D}}_{\text{edge}}) $；3)计算两个特征向量块的余弦相似度。基于上述步骤，图像边缘相似性损失函数的计算公式为
$$ {L}_{\text{edge}}=1-\cos (f({\boldsymbol{F}}_{\text{edge}}),f({\boldsymbol{D}}_{\text{edge}})) $$ 式中$ f(\cdot ) $为将多维特征向量转为一维特征向量，为计算余弦相似度。因此本文总损失函数为
$$ \begin{matrix}{L}_{\text{all}}={L}_{\text{pe}}+{\lambda }_{1}{L}_{\text{smooth}}+{\lambda }_{2}{L}_{\text{nrom}}+\\ {\lambda }_{3}{L}_{\text{plane}}+{\lambda }_{4}{L}_{\text{edge}} \end{matrix} $$ 根据实验效果，这里的超参数$ {\lambda }_{4} $设置为0.04。
2.3 自适应特征聚合的深度估计网络
本文模型的深度估计网络在StructDepth[6]网络模型基础上以ResNet50网络作为深度估计网络编码器，将目标图像$ {\boldsymbol{I}}_{{\mathrm{t}}} $作为输入，逐层下采样进行特征提取输出特征图像，基于自适应特征聚合的解码器将编码器中提取的多尺度特征逐层上采样，恢复至目标图像尺寸大小，最后通过Sigmoid激活函数映射处理输出预测估计的深度图像$ {\boldsymbol{D}}_{{\mathrm{t}}} $，如图3所示。图中$ {\mathrm{Layer1}}\sim {\mathrm{Layer5}} $表示编、解码器对应层级，$ {\boldsymbol{F}}_{1}\sim {\boldsymbol{F}}_{5}、\boldsymbol{F}'_{1}{}\sim \boldsymbol{F}'_{5}{} $分别表示编、解码器各层输出特征图像，$ {\boldsymbol{C}}_{1}\sim {\boldsymbol{C}}_{4} $表示通过跳跃连接方式得到的编码器各层输出特征图像，作为自适应特征聚合(adaptive feature aggregation, ADFA)模块的输入之一，图中虚线表示编码器到解码器间的跳跃连接。本文模型的编码器网络部分对室内RGB图像$ {{\boldsymbol{I}}}_{{\mathrm{t}}}\in {\bf{R}}^{3\times H\times W} $逐层进行下采样操作提取不同尺度特征即各层级特征图像$ {{\boldsymbol{F}}}_{1}\sim {{\boldsymbol{F}}}_{5} $。下采样过程中，各层级特征图像通道数由低到高变化分别为64、256、512、1 024、2 056，其分辨率由高到低的变化分别为$ H/2\times W/2 $、$ H/4\times W/4 $、$ H/8\times W/8 $、$ H/16\times W/16 $、$ H/32\times W/32 $。这种传统的编码器结构，随着编码网络层数的加深，提取的特征图像逐渐抽象化，其室内复杂场景中的几何空间的关联性愈来愈弱，丢失的特征细节信息逐渐变多，使得输出的特征图像表征能力降低，尽管传统的跳跃连接方法试图通过通道拼接或直接像素叠加逐渐将多尺度特征图像进行聚合来加强特征细节，一些现有研究已经一定程度上证明了其有效性，但它们忽略了室内多尺度特征图像间对应的区域应该包含相似场景的上下文信息这一重要特性，这极大地限制了深度网络预测室内图像深度的精度。

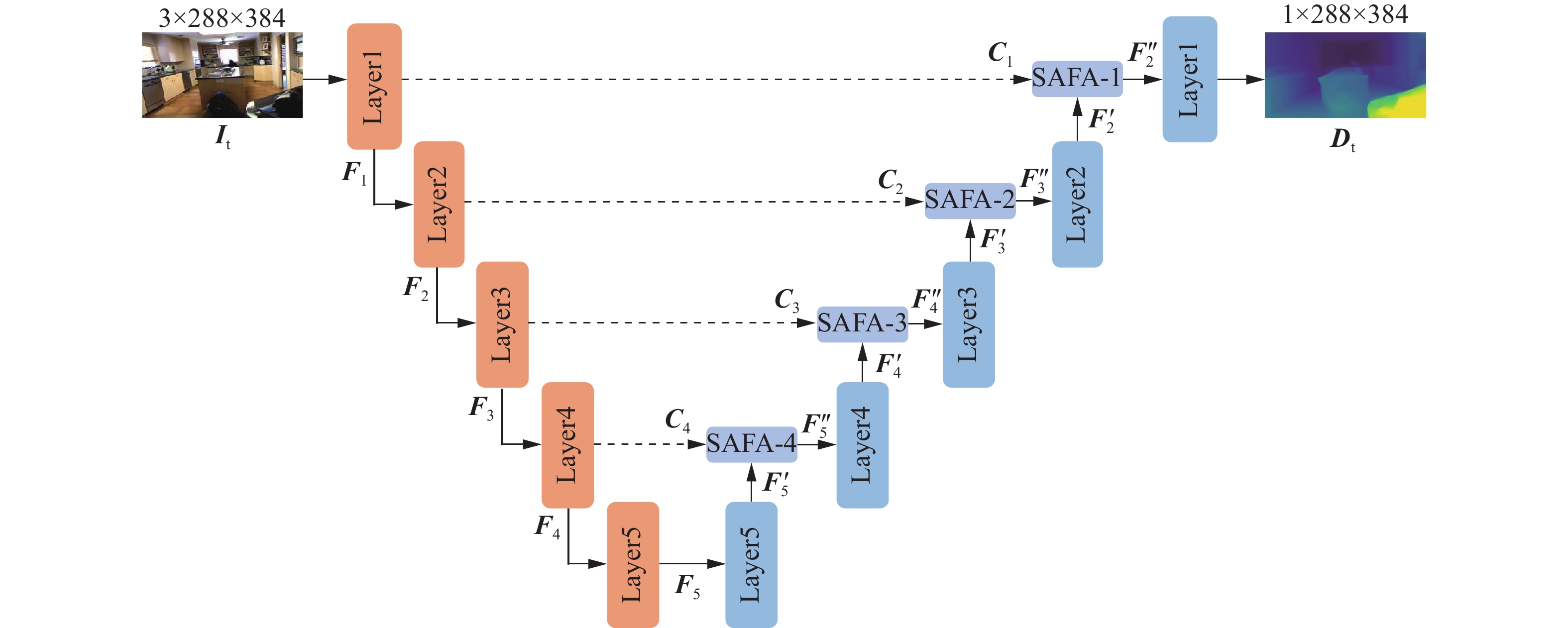

图 3 本文深度估计网络Fig. 3 Depth estimation network in this paper下载:
全尺寸图片
为了使网络对室内多尺度特征图像间的上下文信息一致性给予更多的关注，本文设计了如图4所示的自适应特征聚合模块，用于同时聚合一对低尺度和高尺度特征图像并自适应地保持其上下文一致性关系。ADFA模块将解码器层级通过标准双线性插值上采样以及反卷积操作得到的特征图像$ \boldsymbol{F}'_{i+1}(1\leqslant i\leqslant 4) $与通过跳跃连接得到的上一层级编码器输出$ {\boldsymbol{C}}_{i}(1\leq i\leq 4) $按照通道拼接，然后通过两个学习特征偏移映射分支来预测偏移量图$ \Delta {\boldsymbol{C}}_{i} $、$ \Delta \boldsymbol{F}'_{i+1}$，分别用于细化特征图像$ \boldsymbol{F}'_{i+1} $和特征图像$ {\boldsymbol{C}}_{i} $，细化函数$ R $通过双线性插值进行细化，即通过偏移量图$ \Delta ({\boldsymbol{p}}) $在$ {\boldsymbol{p}}=[x,y{]}^{\mathrm{T}} $中的位置处生成细化特征$ \tilde{\boldsymbol{F}}(p) $，计算公式为

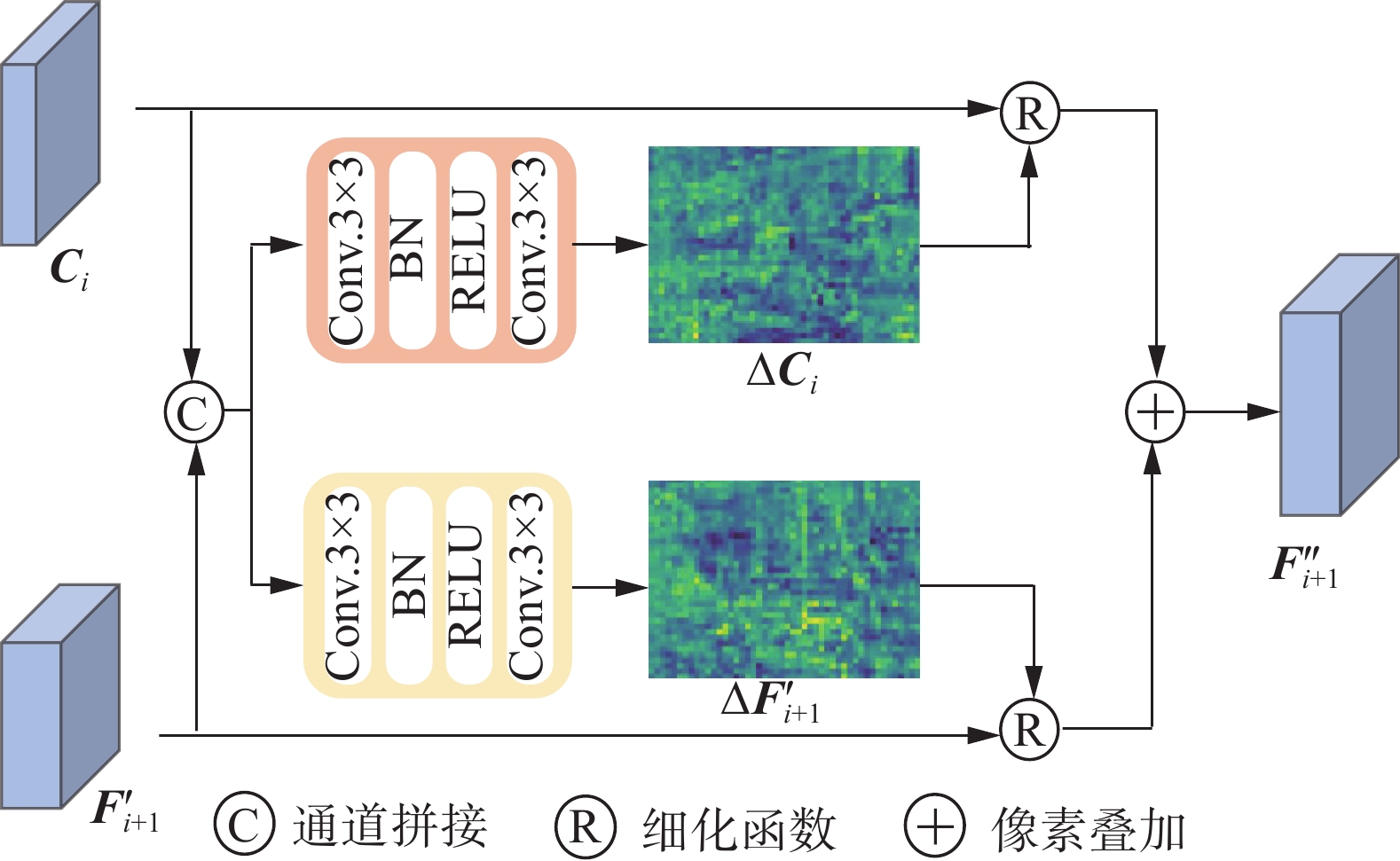

图 4 自适应特征聚合模块Fig. 4 Adaptive feature aggregation module下载:
全尺寸图片
$$ \begin{matrix}\tilde{\boldsymbol{F}}\left({\boldsymbol{p}}\right)=R\left(\boldsymbol{F},\Delta \left({\boldsymbol{p}}\right)\right)=\left\langle \boldsymbol{F}\left({\boldsymbol{p}}+\Delta \left({\boldsymbol{p}}\right)\right)\right\rangle \\ \end{matrix} $$ 式中：$ {\boldsymbol{p}} $表示特征图中像素点，$ \left\langle \cdot \right\rangle $表示双线性插值操作。因此图4中两个细化特征$ {\tilde{{\boldsymbol{F}}}}_{i+1}' $、$ {\tilde{\boldsymbol{C}}}_{i} $公式为
$$ \begin{matrix}{\tilde{\boldsymbol{F}}}_{i+1}'=R\left({\boldsymbol{F}}_{i+1},\Delta \boldsymbol{F}'_{i+1} \right) \end{matrix} $$ $$ \begin{matrix}{\tilde{\boldsymbol{C}}}_{i}=R\left({\boldsymbol{C}}_{i},{\Delta }{\boldsymbol{C}}_{i}\right)\\ \end{matrix} $$ 最后将两个细化特征进行聚合得到$ {\boldsymbol{F}}_{i+1}^{\prime \prime} $，公式为
$$ \begin{matrix}\boldsymbol{F}_{i+1}^{\prime \prime}=\mathrm{conv}\left({\tilde{\boldsymbol{C}}}_{i}\;\earth\; {\tilde{{\boldsymbol{F}}}}_{i+1}^{\prime }\right)\\ \end{matrix} $$ 式中$ \earth $表示直接像素叠加。将得到聚合特征$ \boldsymbol{F}_{i+1}^{\prime \prime} $作为解码器上一层级的输入，依次重复以上4次聚合处理，最后将解码器第一层级输出特征图像用Sigmoid函数映射处理得到预测深度图像$ {\boldsymbol{D}}_{{\mathrm{t}}} $。本文通过解码器网络在解码恢复特征图像的同时自适应地聚合高低尺度特征图像，有效地保持了特征图像之间的上下文一致性，缩小了上下文特征的语义差距，使网络能够预测出边缘更清晰、平滑的深度信息。
2.4 旋转量优化的位姿估计网络
在单目深度估计中，位姿估计网络用来预测目标图像与源图像的相对位姿，而相对位姿的准确性影响着光度重投影损失函数是否在网络中监督有效，因为不准确的位姿可能导致目标图像和源图像像素之间的对应错误，从而导致深度预测出错，因此，它的性能将极大地影响着自监督网络模型的预测效果。现有的模型大多采用独立的位姿网络来估计两幅图像之间的6个自由度姿态。在室外场景，如KITTI数据集驾驶场景，其相机位姿非常简单，因为汽车大多向前移动，平移较大，但旋转较小，这意味着室外场景的姿势估计通常不那么具有挑战性。相比之下，在室内场景中，这些序列通常是用手持设备如Kinect记录的，不可避免地要经历频繁地旋转，包含着难以预测的复杂旋转运动，使得位姿网络预测准确的相机位姿变得更加困难，这不利于室内场景网络模型的自监督训练。基于上述问题，本文设计了旋转量优化(rotation optimization, ROOP)模块。如图5所示的传统位姿网络和改进位姿网络架构，都采用了编−解码器形式，编码器部分采用ResNet18网络对输入通道数为3的相邻帧图像进行4次下采样操作，最终输出512通道的大小的特征图像。解码器部分首先将得到的两个特征图像进行拼接，通过多层卷积运算与平均池化操作最后得到一个6维的特征向量即是相邻帧间图像的6自由度位姿变换，其中前面欧拉角形式的3维特征代表旋转，后面3维特征代表平移。在具体应用时，需将这个向量转换成位姿矩阵，即

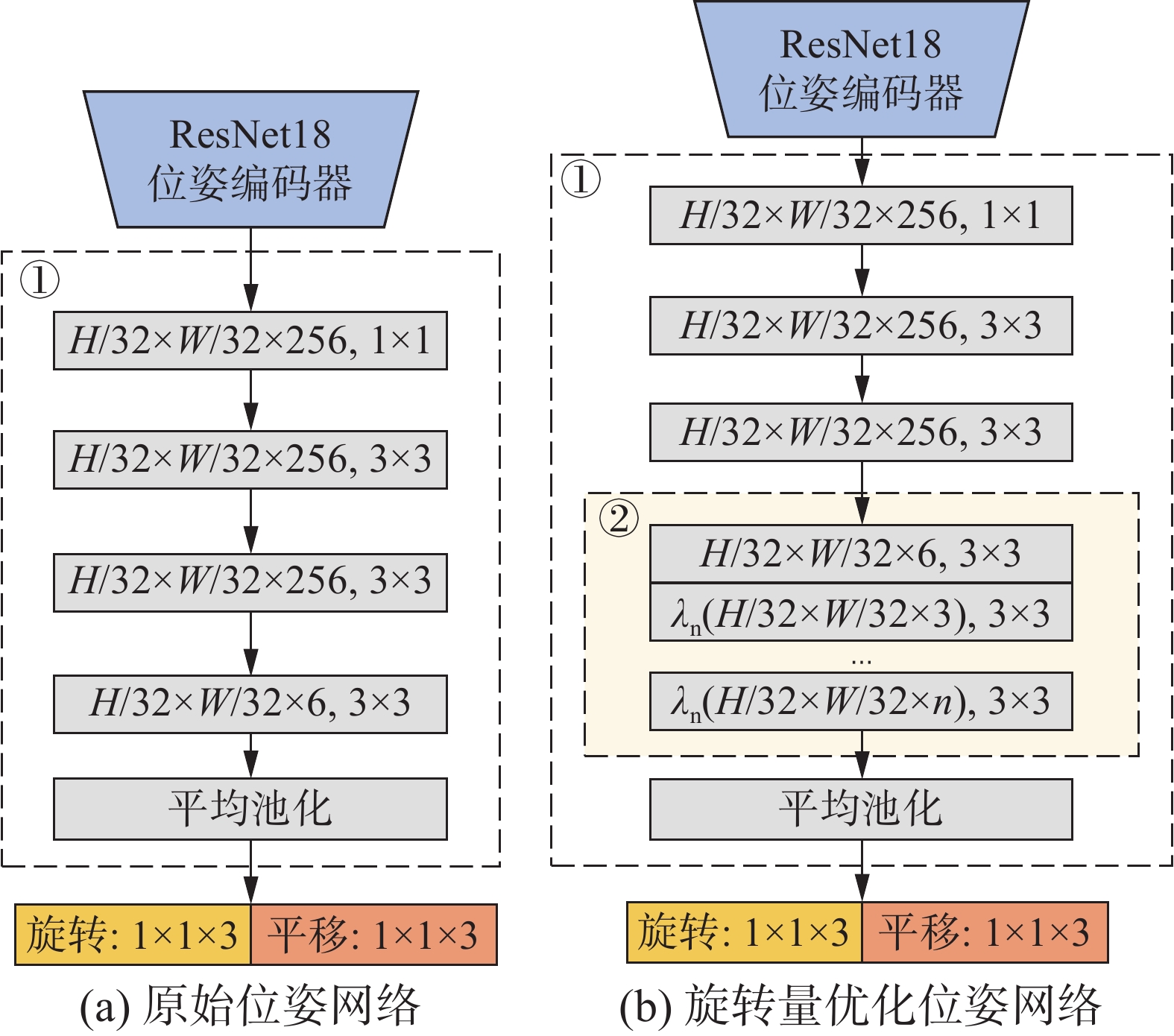

图 5 传统位姿网络与改进位姿网络架构比较Fig. 5 Comparison of traditional pose network and improved pose network architecture下载:
全尺寸图片
$$ {\boldsymbol{v}}=(r,t{)}^{\mathrm{T}}\in {\bf{R}}^{6},{\boldsymbol{r}}\in {\bf{R}}^{3},{\boldsymbol{t}}\in {\bf{R}}^{3} $$ $$ \boldsymbol{R}=\left[\begin{matrix}1 & 0 & 0\\ 0 & \cos {r}_{0} & -\sin {r}_{0}\\ 0 & \sin {r}_{0} & \cos {r}_{0}\\ \end{matrix}\right]\left[\begin{matrix}\cos {r}_{1} & 0 & \sin {r}_{1}\\ 0 & 1 & 0\\ \sin {r}_{1} & 0 & \cos {r}_{1}\\ \end{matrix}\right] $$ $$ \begin{matrix}\left[\begin{matrix}\cos {r}_{2} & -\sin {r}_{2} & 0\\ \sin {r}_{2} & \cos {r}_{2} & 0\\ 0 & 0 & 1\\ \end{matrix}\right]\\ \end{matrix} $$ $$ \begin{matrix}\boldsymbol{T}=\left[\begin{matrix}\boldsymbol{R} & {\boldsymbol{t}}\\ 0 & 1\\ \end{matrix}\right]\in {\bf{R}}^{4\times 4}\\ \end{matrix} $$ 式中矩阵中的$ {r}_{0} $、$ {r}_{1} $、$ {r}_{2} $表示旋转分量的3个欧拉角，即
$$ \boldsymbol{r}=[{r}_{0} \quad {r}_{1} \quad {r}_{2}{]}^{\mathrm{T}} $$ 为了能够改善因室内旋转分量较大、难以预测而带来的相对位姿预测不精确的问题，本文改进了传统位姿解码器网络单路径预测6维向量方式，采取多路径融合细化方式预测6维向量，其中平移分量不融合细化。如图5 (b)改进位姿网络中②区的旋转量优化模块部分所示，在位姿解码器第4层中，将原始单层卷积层改成多层卷积层，原始主路径卷积层仍预测6维向量，其他路径卷积层分别预测5维向量、4维向量等，最后将所有的前3维向量进行加权融合细化得到输出，计算公式为
$$ {\boldsymbol{r}}={\lambda }_{3}{{\boldsymbol{R}}}_{3}+{\lambda }_{4}{{\boldsymbol{R}}}_{4}+{\lambda }_{5}{{\boldsymbol{R}}}_{5}+{\lambda }_{6}{{\boldsymbol{R}}}_{6}+{\lambda }_{7}{{\boldsymbol{R}}}_{7}+{\lambda }_{8}{{\boldsymbol{R}}}_{8} $$ 式中：超参数$\lambda $表示权重系数，$ {\boldsymbol{R}} $表示预测多维向量的前3维向量，下方数字表示当前路径输出的向量维度。考虑到如果原始主路径的旋转分量与其他路径前3维向量直接相加，其他路径分量会干扰预测的旋转分量，因而本文使用较小的超参数以较少对原始主路径旋转分量的削弱，从而在提升旋转分量准确性的同时降低了对主路径数据的影响，根据实验效果，最终本文将超参数$ {\lambda }_{4} $设为0.4，$ {\lambda }_{6} $设为1，其余设为0。详见3.5.1节多种优化形式消融实验，通过旋转量优化模块，本文模型更准确地预测了相对位姿，提升了网络预测精度。
3. 实验结果与分析
3.1 数据集
本文选取NYU Depth V2[31]和ScanNet[32]两种室内数据集进行训练与测试，其中，NYU Depth V2 数据集作为当前应用广泛的RGB-D（RGB-Depth）数据集之一，由手持RGB-D相机以640×480分辨率相机拍摄的各种室内场景的视频序列组成，该数据集包含 464 个由 Kinect 传感器采集的室内场景，本文严格遵循官方划分方案拆分训练集与测试集，其中 249 个场景用于模型训练，剩余 215 个场景作为测试集。ScanNet 数据集则通过搭载于 iPad 的深度相机采集室内场景数据，包含1 513个视频序列，大约2.5万张图像，为了评估本文网络架构在NYU Depth V2上训练的深度模型的泛化性能，本文遵循官方发布的ScanNet数据集分割方法如StructDepth[6]进行实验验证。在训练和测试期间，图像的大小均被调整为384×288。
3.2 实验细节
本文网络架构使用Linux系统Ubuntu20.04.2版本，所有实验均基于主流深度学习框架 PyTorch 1.8.1 搭建实现，训练与测试过程均在单卡 NVIDIA GeForce RTX 3090 GPU（显存 24 GB）上完成。训练阶段，将批次大小（Batch Size）设置为 16，初始学习率配置为 0.001。本文采用多步学习率降低策略，在第26个Epoch与第36个Epoch，学习率乘以0.1进行衰减。网络采用Adam算法优化器进行参数优化，权重衰减参数分别设置为β1=0.9，β2=0.999，共训练50个Epoch。对于输入图像本文在边界裁剪16个像素后，缩放至288×384进行训练。为避免过拟合，本文对输入图像进行了随机翻转和颜色增强。同时，本文将深度限制为10 m，并使用中位缩放策略避免单眼深度估计的尺度歧义。
3.3 性能评价指标
为了与先前的工作保持一致的测试基准从而准确地评估本文网络的效果，本文采用Eigen等[4]提出的度量标准作为深度估计精度的评价指标，指标包括绝对相对误差(absolute relative error, Abs Rel)、均方根误差(root mean square error, RMSE)、对数空间下的均方根误差(log-root-mean-square error, RMSE Log)以及不同阈值的精确率(Accuracies)，定义公式为
$$ \begin{matrix}{I}_{\text{Abs\;Re} \mathrm{l}}=\sqrt{\dfrac{1}{\left| N\right| }\displaystyle\sum_{p\in N}\dfrac{\left| {d}_{p}-d_{p}^{*}\right| }{d_{p}^{*}}}\\ \end{matrix} $$ $$ \begin{matrix}{I}_{\text{sq Re} \mathrm{l}}=\dfrac{1}{\left| N\right| }\displaystyle\sum _{p\in N}\dfrac{||{d}_{p}-d_{p}^{*}|{|}^{2}}{d_{p}^{*}}\\ \end{matrix} $$ $$ \begin{matrix}{D}_{\text{RMSE}}=\sqrt{\dfrac{1}{N}\displaystyle\sum _{p\in N}||{d}_{p}-d_{p}^{*}|{|}^{2}}\\ \end{matrix} $$ $$ \begin{matrix} {D}_{\mathrm{RMSE\;Log}} =\sqrt{\dfrac{1}{\left| N\right| }\displaystyle\sum _{p\in N}||\log ({d}_{p})-\log (d_{p}^{*})||^{2}} \end{matrix} $$ $$ {A}_{\text{Accuracies}}=\max \left(\dfrac{{d}_{p}}{d_{p}^{*}},\dfrac{d_{p}^{*}}{{d}_{p}}\right)=\sigma \lt \text{thr} $$ 式中$ {d}_{p} $和$ {d}_{p}^{*} $分别代表像素 p 的预测深度与真实深度，$ N $为含真实深度标注的像素总数，$ \text{thr} $为阈值，通常取1.25、1.252、1.253。对图像中各像素，先计算预测深度与真实深度的比值并取最大值，记为$ \sigma $。再统计满足$ \sigma $小于thr的像素占比，即为对应阈值下的精确率，当这个比值越接近于1，网络性能越好。
3.4 实验分析
3.4.1 NYU Depth V2数据集实验结果
为了验证本文所提网络模型的优越性，按照3.1、3.2节进行实验配置，在NYU Depth V2室内数据集上进行实验测试，并与现有一些先进的室内单目深度估计网络模型进行实验指标对比，同时按照第3节所述，本文在StructDepth[6]基础上进行改进，将特征提取的编码器网络ResNet18换成ResNet50，并以此为基准模型(Baseline)，将其表述为StructDepth_50。实验定量结果如表1所示，表中加粗的数值为最优实验结果。
表 1 本文网络模型与现有主要模型在NYU Depth V2数据集上的实验结果对比Table 1 Comparison of experimental results between the proposed network and existing main models on the NYU Depth V2 dataset模型 监督方式 误差指标（越低越好） 预测精确率（越高越好） RMSE Abs Rel RMSE Log10 $ \sigma \lt 1.25 $ $ \sigma <1.2{5}^{2} $ $ \sigma \lt 1.2{5}^{3} $ DORN[33] 有监督 0.509 0.115 0.051 0.828 0.965 0.992 Hu 等[34] 有监督 0.530 0.115 0.050 0.866 0.975 0.993 Yin 等[35] 有监督 0.416 0.108 0.108 0.875 0.976 0.994 AdaBins[36] 有监督 0.364 0.103 0.044 0.903 0.984 0.997 Niklaus 等[37] 有监督 0.300 0.080 0.030 0.940 0.990 1.000 MovingIndoor[38] 自监督 0.712 0.208 0.086 0.674 0.900 0.968 TrainFlow[39] 自监督 0.686 0.208 0.086 0.701 0.912 0.978 Monodepth2[16] 自监督 0.600 0.161 0.068 0.771 0.948 0.987 SC-Depth[40] 自监督 0.608 0.159 0.068 0.772 0.939 0.982 P2Net[41] 自监督 0.561 0.150 0.064 0.796 0.948 0.986 P2Net(5framesPP)[41] 自监督 0.553 0.147 0.062 0.801 0.951 0.987 Bian 等[42] 自监督 0.536 0.147 0.062 0.804 0.950 0.986 PLNet(5frames)[43] 自监督 0.540 0.144 0.061 0.807 0.957 0.990 StructDepth[6] 自监督 0.540 0.142 0.060 0.813 0.954 0.988 SC-DepthV2[44] 自监督 0.532 0.138 — 0.820 0.956 0.989 TSD-Depth[45] 自监督 0.533 0.139 0.059 0.823 0.956 0.989 MonoIndoor[5] 自监督 0.526 0.134 — 0.823 0.958 0.989 SPDepth+PP[46] 自监督 0.579 0.157 0.066 0.781 0.947 0.986 F2Depth+PP[47] 自监督 0.569 0.153 0.065 0.787 0.950 0.987 StructDepth_50 自监督 0.528 0.137 0.058 0.823 0.958 0.989 本文 自监督 0.525 0.133 0.057 0.829 0.959 0.990 注：粗体表示最优值。 从表1可见，在目前主流的深度估计评价指标度量上，本文模型均优于现有先进的室内自监督单目深度估计模型。相比于基线模型StructDepth_50，RMSE指标下降了0.3%，Abs Rel指标下降了0.4%，RMSE Log10指标下降0.1%，尤其是在衡量室内自监督单目深度估计网络预测性能最重要的指标精确度σ<1.25上提高了0.6%，充分说明了本文网络模型拥有更优的预测性能。为了更加直观地说明本文的有效性，将预测的深度进行可视化处理，如图6所示，本文与StructDepth[6]、Baseline模型进行对比，其中Ground truth为深度真值。可以看出，本文方法预测的深度图像更接近真实深度，物体边缘更完整，同深度区域更平滑，成功改善了现有方法中边缘轮廓模糊、细节特征缺失的缺陷，使深度预测精度得到明显提升。
图 6 本文网络模型与现有主要模型在NYU Depth V2数据集上的预测深度图对比Fig. 6 Comparison of predicted depth maps between the proposed network model and existing state-of-the-art models on the NYU Depth V2 dataset下载:
全尺寸图片
3.4.2 ScanNet数据集实验结果
为了验证本文模型的迁移泛化能力，将NYU Depth V2数据集上训练的网络模型推广到其他室内数据集进行评估。同样地，按照NYU Depth V2数据集实验设定在ScanNet室内数据集上进行实验验证，并与现有一些先进的室内单目深度估计网络模型进行实验指标对比，实验定量结果如表2所示，表中加粗的数值为最优实验结果。从表2中实验结果可见，按照3.3节所述的深度估计评价指标度量，本文模型优于现有的一些先进的室内自监督单目深度估计模型。相比于Baseline模型，RMSE指标下降了0.9%，Abs Rel指标下降了0.2%，RMSE Log10指标下降0.2%，尤其是在精确度σ<1.25上，实验指标提高了1.0%。将网络预测的深度进行更直观地可视化处理，如图7所示，本文与StructDepth[6]、Baseline模型进行对比，其中Ground truth为深度真值，可以看到本文预测出的深度图像相比Baseline模型，其预测的物体边缘更加完整、深度相同的区域更加平滑，同样有效地改善了场景结构边缘模糊、细节丢失严重等问题，提高了预测的精度。尤其是在图7红色框中，本文预测的椅子、桌角、墙角以及栅栏等外形轮廓深度相比Baseline模型更加准确、平滑，充分说明了本文网络模型不仅具有优越的性能而且也具有良好的迁移泛化能力。
表 2 本文网络模型与现有主要模型在ScanNet数据集上的实验结果对比Table 2 Comparison of experimental results between the proposed network model and existing state-of-the-art models on the ScanNet dataset模型 监督
方式误差指标（越低越好） 预测精确率（越高越好） RMSE Abs Rel RMSE Log10 $ \sigma \lt 1.25 $ $ \sigma \lt 1.2{5}^{2} $ $ \sigma \lt 1.2{5}^{3} $ MovingIndoor[38] 自监督 0.483 0.212 0.088 0.650 0.905 0.976 Monodepth2[16] 自监督 0.451 0.191 0.080 0.693 0.926 0.983 P2Net[41] 自监督 0.420 0.175 0.074 0.740 0.932 0.982 P2Net-finetune[41] 自监督 0.412 0.172 0.073 0.743 0.935 0.984 StructDepth[6] 自监督 0.400 0.165 0.070 0.754 0.939 0.985 SC-DepthV2[44] 自监督 0.361 0.159 0.066 0.781 0.947 0.987 TSD-Depth[45] 自监督 0.406 0.172 0.071 0.754 0.939 0.985 IFMNet[48] 自监督 0.402 0.170 0.071 0.758 0.940 0.989 BiGeoDepth[49] 自监督 0.399 0.164 0.070 0.758 0.943 0.986 GeoDepth[50] 自监督 0.387 0.161 — 0.769 0.946 0.987 StructDepth_50 自监督 0.388 0.159 0.068 0.770 0.947 0.987 本文 自监督 0.379 0.157 0.066 0.780 0.947 0.988 注：粗体表示最优值。
图 7 本文网络模型与现有主要模型在ScanNet数据集上的预测深度图对比Fig. 7 Comparison of predicted depth maps between the proposed network model and state-of-the-art models on the ScanNet dataset下载:
全尺寸图片
3.5 消融实验
3.5.1 旋转量优化消融实验
为了验证位姿旋转量优化模块对室内自监督单目深度估计网络模型性能提升的效果，本文以StructDepth_50作为Baseline模型对比实验结果，在NYU Depth V2数据集上针对位姿网络第4卷积层中添加旋转量优化模块时不同加权融合形式进行了消融实验。如表3所示，表中单条、双条以及3条融合形式分别表示在融合优化旋转量时，在原始位姿网络第4层预测多维向量基础上添加1条、2条、3条加权融合路径，“路径”列中数值表示添加预测维数所对应的加权融合路径，原始主路径为预测6维向量，表中指标数值加粗为实验最优结果。
表 3 NYU Depth V2数据集上多种旋转量优化形式消融实验Table 3 Ablation study of various rotation optimization strategies on the NYU Depth v2 dataset融合形式 路径 误差指标（越低越好） 预测精确率（越高越好） RMSE Abs Rel RMSE Log10 $ \sigma \lt 1.25 $ $ \sigma \lt 1.2{5}^{2} $ $\sigma <1.2{5}^{3} $ Baseline / 0.528 0.137 0.058 0.823 0.958 0.989 单条路径 4 0.526 0.136 0.058 0.826 0.959 0.990 5 0.527 0.138 0.058 0.825 0.959 0.989 7 0.527 0.137 0.058 0.824 0.959 0.989 8 0.529 0.139 0.059 0.823 0.959 0.990 双条路径 4+5 0.527 0.137 0.058 0.825 0.959 0.989 4+7 0.527 0.136 0.058 0.826 0.959 0.989 5+7 0.528 0.138 0.058 0.823 0.959 0.989 5+8 0.529 0.139 0.058 0.822 0.959 0.989 三条路径 4+5+7 0.528 0.137 0.058 0.825 0.959 0.990 4+5+8 0.528 0.138 0.058 0.823 0.959 0.989 5+7+8 0.529 0.139 0.059 0.822 0.959 0.989 注：粗体表示最优值，“/”表示未使用本文所提出的加权融合路径。 从表3中可以看出，一方面，合理地添加单条路径或者多条路径进行加权融合时，能够有效地优化位姿旋转量，从而提升网络的预测深度的性能，其中原始主路径融合路径“4”最能够提升网络的预测深度性能。另一方面，越远离原始主路径维数的路径在加权融合时其预测深度性能变得越差，越多路径进行加权融合时，也会导致预测深度性能变差，甚至不如Baseline模型，说明在路径加权融合时越远离原始主路径的路径前3维向量和越多的路径融合后的前3维向量越不能代表旋转分量，会逐渐干扰原始旋转分量，从而影响网络预测深度性能。表3中融合距离原始主路径的路径“4”反而比路径“5”更能优化位姿旋转分量，可能是因为太靠近原始主路径反而一定程度地干扰了优化后旋转量的正确性，因此本文选择只融合路径“4”进行来细化旋转分量。
3.5.2 创新模块消融实验
为了评估所提各个创新模块对室内自监督单目深度估计网络的有效性，本文在NYU Depth V2数据集上进行消融实验，以StructDepth_50作为Baseline模型对比实验结果。如表4所示，表中“EDGE” “ADFA” “ROOP”分别代表图像边缘相似性损失函数、自适应特征聚合模块以及旋转量优化模块，表中√代表在消融实验中使用此创新模块，×表示没有使用此创新模块，加粗的数值为最优实验结果。从表4中“模型1、2、3”实验结果可以见到，在衡量室内自监督单目深度估计网络预测性能最重要的指标 上，相比于Baseline模型，使用图像边缘相似性损失函数能够提高0.3%，使用自适应特征聚合模块能够提高0.2%，使用位姿旋转量优化模块能够提高0.3%，均能不同程度地提升网络预测深度的性能，有效提高预测深度的精确率。此外，从表4可见，不论是两两组合地使用本文创新模块还是同时使用3个创新模块都能优于单独使用时的实验结果，尤其是同时使用3个创新模块的实验结果表现最佳，在指标上提高了0.6%。
表 4 NYU Depth V2数据集上不同创新模块的消融实验Table 4 Ablation study of different innovative modules on the NYU Depth V2 dataset模型 EDGE ADFA ROOP 误差指标（越低越好） 预测精确率（越高越好） RMSE Abs Rel RMSE Log10 σ < 1.25 σ < 1.252 σ < 1.253 Baseline × × × 0.528 0.137 0.058 0.823 0.958 0.989 1 √ × × 0.526 0.134 0.058 0.826 0.959 0.990 2 × √ × 0.527 0.137 0.058 0.825 0.959 0.989 3 × × √ 0.526 0.136 0.058 0.826 0.959 0.990 4 √ √ × 0.526 0.136 0.058 0.827 0.959 0.990 5 √ × √ 0.525 0.134 0.057 0.828 0.959 0.990 6 × √ √ 0.527 0.136 0.058 0.826 0.959 0.989 7 √ √ √ 0.525 0.133 0.057 0.829 0.959 0.990 注：粗体表示最优值。 3.5.3 计算复杂度分析
为了更精确地评估本文模型的复杂度，本文参照Han等[51]设定，对模型参数量（parameters, Params）、计算量（浮点运算次数, floating point operations, FLOPs）以及推理速度与其他方法进行对比，结果见表5。实验结果为在NVIDIA 3090Ti GPU上运行100次后取其平均值，图像大小为288×384。从表中可见，本文为提升模型的表征能力在基线模型基础上增加了一定程度的参数量，推理速度有所牺牲，但整体与主流方法仍处于相近水平，满足实时视频分析需求，同时实现了最佳的深度估计性能。
表 5 不同方法参数量、计算量和推理速度对比Table 5 comparison of the Params, FLOPs, and speed of different methods模型 编码器 解码器 完整模型 速度/ms Params/106 FLOPs/109 Params/106 FLOPs/109 Params/106 FLOPs/109 Monodepth2[16] 11.200 4.500 3.100 3.500 14.300 8.000 14.300 P2Net[41] 11.690 4.019 3.151 3.201 14.841 7.220 6.653 SC-DepthV2[44] 11.690 4.019 3.153 3.215 14.843 7.234 7.696 TSD-Depth[45] 25.720 5.180 7.120 4.040 32.840 9.220 17.571 StructDepth[6] 4.794 6.146 0.005 0.159 4.799 6.305 17.481 本文 11.177 4.019 3.151 3.201 14.328 7.220 17.628 注：粗体表示最优值。 4. 结束语
针对现有室内自监督单目深度估计模型由于室内场景具有深度变化较大、边缘重叠严重等复杂特性，并且室内单目视频序列具有比室外序列更大的旋转分量，导致位姿网络预测旋转分量时存在较大误差等问题。本文提出了一种基于图像边缘相似性的室内自监督单目深度估计网络模型。该模型提出了图像边缘相似性损失函数，将其作为额外的自监督信号约束网络，改善了因室内场景边缘重叠严重带来的模型恶化问题；提出自适应特征聚合模块，在聚合高、低尺度特征的同时自适应地保持其上下文一致性来增强场景间的弱相关性，缩小语义差距；提出了旋转量优化模块，在位姿网络中加权融合原始主路径与其他路径的前3维向量来细化旋转分量，改善了因室内序列旋转分量较大导致预测位姿误差大的问题。实验结果表明，本文所提出的网络模型相比Baseline模型很好地缩小了预测深度图像与深度真值之间的语义差距，有效地提高了网络预测深度的性能，使得预测的深度细节更多，场景轮廓更加清晰、平滑，并具有良好的泛化性能。下一步工作将考虑进一步提高深度估计网络的泛化能力并降低网络参数量，提高网络预测深度的效率。
-
图 1 本文训练网络架构
Fig. 1 Training network architecture of this paper
下载:
全尺寸图片
图 2 图像边缘相似性计算步骤
Fig. 2 Steps for calculating image edge similarity
下载:
全尺寸图片
图 3 本文深度估计网络
Fig. 3 Depth estimation network in this paper
下载:
全尺寸图片
图 4 自适应特征聚合模块
Fig. 4 Adaptive feature aggregation module
下载:
全尺寸图片
图 5 传统位姿网络与改进位姿网络架构比较
Fig. 5 Comparison of traditional pose network and improved pose network architecture
下载:
全尺寸图片
图 6 本文网络模型与现有主要模型在NYU Depth V2数据集上的预测深度图对比
Fig. 6 Comparison of predicted depth maps between the proposed network model and existing state-of-the-art models on the NYU Depth V2 dataset
下载:
全尺寸图片
图 7 本文网络模型与现有主要模型在ScanNet数据集上的预测深度图对比
Fig. 7 Comparison of predicted depth maps between the proposed network model and state-of-the-art models on the ScanNet dataset
下载:
全尺寸图片
表 1 本文网络模型与现有主要模型在NYU Depth V2数据集上的实验结果对比
Table 1 Comparison of experimental results between the proposed network and existing main models on the NYU Depth V2 dataset
模型 监督方式 误差指标（越低越好） 预测精确率（越高越好） RMSE Abs Rel RMSE Log10 $ \sigma \lt 1.25 $ $ \sigma <1.2{5}^{2} $ $ \sigma \lt 1.2{5}^{3} $ DORN[33] 有监督 0.509 0.115 0.051 0.828 0.965 0.992 Hu 等[34] 有监督 0.530 0.115 0.050 0.866 0.975 0.993 Yin 等[35] 有监督 0.416 0.108 0.108 0.875 0.976 0.994 AdaBins[36] 有监督 0.364 0.103 0.044 0.903 0.984 0.997 Niklaus 等[37] 有监督 0.300 0.080 0.030 0.940 0.990 1.000 MovingIndoor[38] 自监督 0.712 0.208 0.086 0.674 0.900 0.968 TrainFlow[39] 自监督 0.686 0.208 0.086 0.701 0.912 0.978 Monodepth2[16] 自监督 0.600 0.161 0.068 0.771 0.948 0.987 SC-Depth[40] 自监督 0.608 0.159 0.068 0.772 0.939 0.982 P2Net[41] 自监督 0.561 0.150 0.064 0.796 0.948 0.986 P2Net(5framesPP)[41] 自监督 0.553 0.147 0.062 0.801 0.951 0.987 Bian 等[42] 自监督 0.536 0.147 0.062 0.804 0.950 0.986 PLNet(5frames)[43] 自监督 0.540 0.144 0.061 0.807 0.957 0.990 StructDepth[6] 自监督 0.540 0.142 0.060 0.813 0.954 0.988 SC-DepthV2[44] 自监督 0.532 0.138 — 0.820 0.956 0.989 TSD-Depth[45] 自监督 0.533 0.139 0.059 0.823 0.956 0.989 MonoIndoor[5] 自监督 0.526 0.134 — 0.823 0.958 0.989 SPDepth+PP[46] 自监督 0.579 0.157 0.066 0.781 0.947 0.986 F2Depth+PP[47] 自监督 0.569 0.153 0.065 0.787 0.950 0.987 StructDepth_50 自监督 0.528 0.137 0.058 0.823 0.958 0.989 本文 自监督 0.525 0.133 0.057 0.829 0.959 0.990 注：粗体表示最优值。 表 2 本文网络模型与现有主要模型在ScanNet数据集上的实验结果对比
Table 2 Comparison of experimental results between the proposed network model and existing state-of-the-art models on the ScanNet dataset
模型 监督
方式误差指标（越低越好） 预测精确率（越高越好） RMSE Abs Rel RMSE Log10 $ \sigma \lt 1.25 $ $ \sigma \lt 1.2{5}^{2} $ $ \sigma \lt 1.2{5}^{3} $ MovingIndoor[38] 自监督 0.483 0.212 0.088 0.650 0.905 0.976 Monodepth2[16] 自监督 0.451 0.191 0.080 0.693 0.926 0.983 P2Net[41] 自监督 0.420 0.175 0.074 0.740 0.932 0.982 P2Net-finetune[41] 自监督 0.412 0.172 0.073 0.743 0.935 0.984 StructDepth[6] 自监督 0.400 0.165 0.070 0.754 0.939 0.985 SC-DepthV2[44] 自监督 0.361 0.159 0.066 0.781 0.947 0.987 TSD-Depth[45] 自监督 0.406 0.172 0.071 0.754 0.939 0.985 IFMNet[48] 自监督 0.402 0.170 0.071 0.758 0.940 0.989 BiGeoDepth[49] 自监督 0.399 0.164 0.070 0.758 0.943 0.986 GeoDepth[50] 自监督 0.387 0.161 — 0.769 0.946 0.987 StructDepth_50 自监督 0.388 0.159 0.068 0.770 0.947 0.987 本文 自监督 0.379 0.157 0.066 0.780 0.947 0.988 注：粗体表示最优值。 表 3 NYU Depth V2数据集上多种旋转量优化形式消融实验
Table 3 Ablation study of various rotation optimization strategies on the NYU Depth v2 dataset
融合形式 路径 误差指标（越低越好） 预测精确率（越高越好） RMSE Abs Rel RMSE Log10 $ \sigma \lt 1.25 $ $ \sigma \lt 1.2{5}^{2} $ $\sigma <1.2{5}^{3} $ Baseline / 0.528 0.137 0.058 0.823 0.958 0.989 单条路径 4 0.526 0.136 0.058 0.826 0.959 0.990 5 0.527 0.138 0.058 0.825 0.959 0.989 7 0.527 0.137 0.058 0.824 0.959 0.989 8 0.529 0.139 0.059 0.823 0.959 0.990 双条路径 4+5 0.527 0.137 0.058 0.825 0.959 0.989 4+7 0.527 0.136 0.058 0.826 0.959 0.989 5+7 0.528 0.138 0.058 0.823 0.959 0.989 5+8 0.529 0.139 0.058 0.822 0.959 0.989 三条路径 4+5+7 0.528 0.137 0.058 0.825 0.959 0.990 4+5+8 0.528 0.138 0.058 0.823 0.959 0.989 5+7+8 0.529 0.139 0.059 0.822 0.959 0.989 注：粗体表示最优值，“/”表示未使用本文所提出的加权融合路径。 表 4 NYU Depth V2数据集上不同创新模块的消融实验
Table 4 Ablation study of different innovative modules on the NYU Depth V2 dataset
模型 EDGE ADFA ROOP 误差指标（越低越好） 预测精确率（越高越好） RMSE Abs Rel RMSE Log10 σ < 1.25 σ < 1.252 σ < 1.253 Baseline × × × 0.528 0.137 0.058 0.823 0.958 0.989 1 √ × × 0.526 0.134 0.058 0.826 0.959 0.990 2 × √ × 0.527 0.137 0.058 0.825 0.959 0.989 3 × × √ 0.526 0.136 0.058 0.826 0.959 0.990 4 √ √ × 0.526 0.136 0.058 0.827 0.959 0.990 5 √ × √ 0.525 0.134 0.057 0.828 0.959 0.990 6 × √ √ 0.527 0.136 0.058 0.826 0.959 0.989 7 √ √ √ 0.525 0.133 0.057 0.829 0.959 0.990 注：粗体表示最优值。 表 5 不同方法参数量、计算量和推理速度对比
Table 5 comparison of the Params, FLOPs, and speed of different methods
模型 编码器 解码器 完整模型 速度/ms Params/106 FLOPs/109 Params/106 FLOPs/109 Params/106 FLOPs/109 Monodepth2[16] 11.200 4.500 3.100 3.500 14.300 8.000 14.300 P2Net[41] 11.690 4.019 3.151 3.201 14.841 7.220 6.653 SC-DepthV2[44] 11.690 4.019 3.153 3.215 14.843 7.234 7.696 TSD-Depth[45] 25.720 5.180 7.120 4.040 32.840 9.220 17.571 StructDepth[6] 4.794 6.146 0.005 0.159 4.799 6.305 17.481 本文 11.177 4.019 3.151 3.201 14.328 7.220 17.628 注：粗体表示最优值。 -
