Human detection algorithm in infrared images combining multi-scale large kernel convolution
-
摘要: 针对废墟环境下红外图像人体检测任务中存在的图像分辨率低且人体特征不明显的问题，基于YOLO框架设计了一种包含重参数化(re-parameterization)和多尺度大核卷积(multi-scale large kernel convolution)的红外图像人体检测网络RML-YOLO(re-parameterization multi-scale large kernel convolution)。该网络通过空间和通道重构注意力模块，将注意值集中到对检测任务更重要的区域。通过Sobel算子强化边缘特征，提高对不同姿态人体的检测能力。RML-YOLO的有效性在自制数据集上得到验证。在只有1.8×106可学习参数的情况下，模型的AP50和AP50-75分别达到了91.2%和87.3%，与参数量相近的YOLOv8-n相比分别提高了4.4%和5.3%。结果表明，RML-YOLO显著提高了利用红外图像进行废墟环境下人体检测的精度。Abstract: Aiming at the problems of low image resolution and inconspicuous human features in the human detection task of infrared images under the ruins environment, an infrared image human detection network re-parameterization multi-scale large kernel convolution(RML-YOLO) is designed based on the YOLO framework, which includes re-parameterization and multi-scale large kernel convolution. The network, RML-YOLO, reconfigures the spatial and channel reconstruction attention module to focus on regions that are more important for the detection task. Edge features are strengthened by the Sobel operator to improve the detection ability of human with different poses. The validity of RML-YOLO is verified on a homegrown dataset. With only 1.8×106 learnable parameters, the AP50 and AP50-75 of the model reach 91.2% and 87.3%, respectively, which are improved by 4.4% and 5.3% compared with YOLOv8-n with similar number of parameters. The results show that RML-YOLO significantly improves the accuracy of human detection in the ruins environment using infrared images.
-
自然灾害频发给人类生命安全带来巨大威胁。灾后被困人员的搜救工作对于挽救生命损失具有重大意义[1]。目前生命搜救装备普遍体积较大且只能基于废墟表面进行生命探测，搜索效率低，难以有效定位掩埋人员[2]；搜救机器人体型小巧，可深入废墟内部定位被困人员位置，成为生命搜救的新型装备[3]。
在废墟内部，红外图像基于物体热辐射成像，不受环境中光照和烟尘等条件的影响，更适合用于废墟环境下的人体检测。但是受制于体积、算力等影响，机器人所携带的红外设备捕获的图像存在图像分辨率低和缺少纹理特征等缺点[4]，这增加了人体检测的难度。传统基于频域滤波[5]或稀疏表示[6]的目标检测算法识别速度慢、泛化能力较弱，在实时检测中难以充分提取目标特征。基于神经网络[7]的单阶段目标检测方法YOLO(you only look once)系列[8-14]和两阶段目标检测方法Faster R-CNN(faster region-based convolutional neural network)等[15-18]在各种任务中表现出较高的性能。搜救机器人属于边缘设备，且搜救任务对实时性要求较高。因此，轻量的单阶段目标检测是本文研究的关键。
在废墟掩埋环境条件下，人体可能被遮挡且姿态不确定，在红外图像中的特征不够明显。为了增强特征的提取和融合，本文引入了注意力机制以增强网络捕获关键信息的能力。通道注意力最早由Hu等[19]通过SENet(squeeze-and-excitation network)提出。CBAM(convolutional block attention module)[20]以复杂的方式获取通道注意力的空间信息，将通道和空间注意力以不同的方式组合使用。Li等[21]提出的SKNet(selective kernel network)可以动态调整感受野的大小。Qin等[22]改进了SE(squeeze-and-excitation)模块以获得更强大的表示。不同于以往的工作，本文分别对空间和通道注意力进行重构以实现特征之间的信息关联，在特征提取的不同阶段采用不同的注意力模块，避免了特征冗余。
此外，多尺度特征对于目标检测任务非常重要。He等[23]提出了空间金字塔池化网络(spatial pyramid pooling network, SPP-Net)，利用空间金字塔池化层来增强模型的多尺度能力。YOLOv3[9]引入了特征金字塔网络(feature pyramid network, FPN)[24]和PAFPN(path aggregation feature pyramid network)[25]，在颈部进行多尺度特征融合。YOLO-MS[26]在目标检测模型中引入大核卷积来学习丰富的多尺度特征。本文同样利用大核卷积解决人体目标的多尺度问题。虽然大核卷积及其变体[27-29]已经取得了优异的性能，但RepVGG(re-parameterized visual geometry group)[30]和RepLKNet(re-parameterized large kernel network)[31]表明，大核卷积的潜力还没有被充分发掘，对大核卷积的使用策略进行合理地设计，能够进一步突破卷积神经网络的性能极限。因此，本文不只引入大核卷积，还为其提供一个小内核分支，使非常大的内核能够捕获小规模的模式，且不影响推理速度。
综上，本文针对废墟环境下搜救机器人红外人体搜索需求，提出了一种实时目标检测网络RML-YOLO(re-parameterization multi-scale large kernel convolution)。本文主要贡献如下：
1）设计了一种多尺度特征提取模块RML-Block。引入大核卷积并用一个小核重新参数化大核卷积。在RML-Block各个分支之间的特征转移过程中加入重构注意力。此外，利用Sobel算子增强红外图像边缘信息。RML-Block的多分支结构能够聚合来自不同层次的特征以增强多尺度表示，以更少的参数提取出更好的人体特征。
2）提出了一种单阶段目标检测网络RML-YOLO。使用RML-Block作为基本特征提取块并添加残差连接[32]。使用大小不同的卷积核，并根据网络的阶段数选择使用空间或通道重构注意力。在特征融合部分，对来自不同层的特征进行加权融合。RML-YOLO显著提高了红外图像人体检测任务的准确性。
3）制作了废墟环境下的红外图像人体检测数据集SARHuman。与现有的红外图像行人检测数据集不同，SARHuman考虑了废墟环境下人体变形、姿态变化和杂物遮挡等特点，为人员搜救相关研究提供数据基础。
1. 红外图像人体检测算法
红外图像分辨率低、缺少纹理特征，这会影响检测器的性能。而在废墟环境中，由于人体姿态多变、废墟内部遮挡严重等问题，检测难度大大增加。为了解决这一问题，本文提出了一种实时红外图像人体检测网络RML-YOLO，具有网络参数量小、推理速度快等特点。
1.1 RML-YOLO的总体结构
RML-YOLO的总体结构如图1所示，主要分为主干（Backbone）、颈部（Neck）和头部（Head）共3部分，图1中的K表示当前阶段RML-Block中卷积核大小。主干部分由4个阶段组成，每个阶段各包括一个用于下采样的卷积层和一个RML-Block，每一阶段的分辨率是前一阶段的一半，通道数增加一倍。随着网络深度的增加，RML-Block的卷积核大小也逐渐增加，用于提取多尺度特征。最后，通过SPPF(spatial pyramid pooling-fast)块[11]进行初步的特征融合。在颈部，通过PAFPN[25]构建特征金字塔，使多尺度信息之间进行充分的融合。为了让网络能够学习到不同尺度特征的重要程度，特征在赋予可学习的权重之后再融合[33]。颈部的基本构建块为C2f，将简化后的空间和通道重构注意力插入C2f块，实现更好的特征融合和快速推理。头部则与YOLOv8保持相同。
图 1 RML-YOLO网络结构Fig. 1 RML-YOLO network structure
下载:
全尺寸图片
1.2 RML-Block
图1中所示的RML-Block旨在提取多尺度特征。Res2Net[34]是一个具有多尺度特征提取能力的强大架构，它聚合来自不同层次的特征以增强多尺度表示；YOLO-MS[26]将大核卷积合并到Res2Net中，并用倒置瓶颈层（inverted bottleneck layer）[35]取代标准的3
$ \times $ 3卷积来享受大核卷积。基于YOLO-MS，如图2所示，本文提出RML-Block，充分利用大核卷积提取多尺度特征。
图 2 RML-Block结构Fig. 2 Structure of RML-Block下载:
全尺寸图片
对于输入特征
${\boldsymbol{X}} \in {\bf{R}}^{H \times W \times C}$ ，经过1$ \times $ 1的卷积后，在通道维度将其均匀地分为3个特征子集${{\boldsymbol{X}}_i}$ ，其中$i \in 1,2,3$ 。除${{\boldsymbol{X}}_1}$ 外，每个特征子图${{\boldsymbol{X}}_i}$ 都要经过一个倒置瓶颈层。倒置瓶颈层首先通过1$ \times $ 1的卷积层将特征映射到高维空间，得到更多对象表示；利用大核卷积块（large kernel convolution block, LK Block）处理各通道的特征映射，得到${{\boldsymbol{X}}_i} \in {\bf{R}}^{H \times W \times 2C}$ ；最后经过一个1$ \times $ 1的卷积层将通道数量还原，这个过程记为${{{\mathrm{I}}} _i}\left( \cdot \right)$ 。特征子集${{\boldsymbol{X}}_i}$ 与${{{\mathrm{I}}} _{i - 1}}\left( \cdot \right)$ 的输出${{\boldsymbol{Y}}_{i - 1}}$ 通过一个空间或通道重构注意力${A} \left( \cdot \right)$ 相加，然后送入${{{\mathrm{I}}} _i}\left( \cdot \right)$ ，这样可以得到所有处理过后的特征映射。这个过程可以表示为$$ {{{\boldsymbol{Y}}}_i} = \left\{ {\begin{array}{*{20}{l}} {{{{\boldsymbol{X}}}_i},\;\;\; i = 1} \\ {{{{\mathrm{I}}} _i}\left( {{{{\boldsymbol{X}}}_i} + {A} \left( {{{{\boldsymbol{Y}}}_{i - 1}}} \right)} \right),\quad i > 1} \end{array}} \right. $$ 所有特征映射拼接起来，利用1
$ \times $ 1的卷积在特征之间进行交互。最后，通过残差连接关联不同阶段特征，加快模型收敛速度。简单地增加内核大小会降低精度[36]。因此，本文构建一个与大核卷积平行的3
$ \times $ 3卷积分支（如图3所示）。训练结束后将分支中3$ \times $ 3卷积核和BN层的参数合并到大核中，这样推理时就没有分支了。

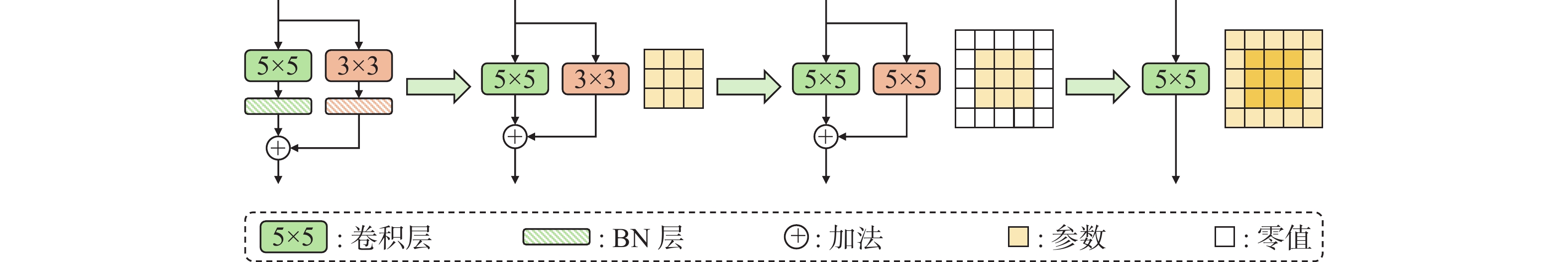

图 3 将小内核（3$ \times $ 3）重新参数化为大内核（5$ \times $ 5）的过程Fig. 3 Process of re-parameterizing a small kernel (3$ \times $ 3) into a large one (5$ \times $ 5)下载:
全尺寸图片
1.2.1 Sobel算子
废墟环境下人体被遮挡情况严重，这个问题在红外图像中更加明显。对于红外图像来说，人体的边缘特征是检测被遮挡人体的重要信息。Sobel算子是一阶导数的边缘检测算子，它结合了高斯平滑和微分求导，通过计算梯度逼近来找到边缘。本文分别在水平方向和垂直方向上使用Sobel算子强化边缘信息，并使用残差增强信息流。这个过程可表示为
$$ {\boldsymbol{X}}_{\mathrm{out}}={\rm{F}}_3\left(\text{Sobe}\text{l}_{\text{h}}\left(\boldsymbol{X}\right)+\text{Sobe}\text{l}_{\text{w}}\left(\boldsymbol{X}\right)\right)+\boldsymbol{X} $$ 式中：
$ {\text{Sobe}}{{\text{l}}_{\text{h}}} $ 和$ {\text{Sobe}}{{\text{l}}_{\text{w}}} $ 分别为垂直方向和水平方向的Sobel操作，${{{\rm{F}}} _3}$ 为卷积核大小为3$ \times $ 3的卷积层。RML-YOLO只在前2个阶段RML-Block的输入特征进行Sobel操作，主要考虑到浅层网络更关注如边缘、角点等细节信息，而深层的网络更关注语义信息。这样既能够强化网络对边缘细节的敏感度，又能避免边缘信息对语义提取的影响。1.2.2 空间重构注意力
本文设计了空间重构注意力(spatial reconstruction attention, SRA)，为每个像素生成一个权重，利用这个权重来引导网络聚焦感兴趣的区域。空间重构注意力的结构如图4所示。
图 4 空间重构注意力Fig. 4 Spatial reconstruction attention下载:
全尺寸图片
为了同时利用输入特征的全局和局部信息，首先沿通道维度分别进行平均池化和最大池化操作；然后分别经过一个1
$ \times $ 1的卷积核，进一步对权重进行调整。将得到的权重分别与特征图相乘，得到2个加权后的特征图。这个过程可以表示为$$ \boldsymbol{X}_{\mathrm{a}}=\mathrm{F}_1\left(\mathrm{Avgpool}\left(\boldsymbol{X}\right)\right)\cdot\boldsymbol{X} $$ $$ \boldsymbol{X}_{\mathrm{m}}=\mathrm{F}_1\left(\mathrm{Maxpool}\left(\boldsymbol{X}\right)\right)\cdot\boldsymbol{X} $$ 式中：
${{\boldsymbol{X}}_{\mathrm{a}}}$ 和${{\boldsymbol{X}}_{\mathrm{m}}}$ 分别为由平均池化和最大池化操作得到的特征图，${{{\rm{F}}} _1}$ 为卷积核大小为1$ \times $ 1的卷积层。最后，为了增强特征的多样性以及全局和局部信息的互补性，将2个特征图进行重构操作。具体为，2个特征图按照通道维度分割得到4个子特征图，采用交叉相加和拼接，得到最终的特征图${{\boldsymbol{X}}_s}$ 。重构的过程可以表示为$$ {{\boldsymbol{X}}_{s1}} = {{\boldsymbol{X}}_{{\mathrm{m}}1}} + {{\boldsymbol{X}}_{{\mathrm{a}}2}} $$ $$ {{\boldsymbol{X}}_{s2}} = {{\boldsymbol{X}}_{{\mathrm{m}}2}} + {{\boldsymbol{X}}_{{\mathrm{a}}1}} $$ $$ {{\boldsymbol{X}}_s} = {{\mathrm{concat}}} \left( {{{\boldsymbol{X}}_{s1}},{{\boldsymbol{X}}_{s2}}} \right) $$ 式中
${{\boldsymbol{X}}_{{\mathrm{m}}1}}$ 、${{\boldsymbol{X}}_{{\mathrm{m}}2}}$ 、${{\boldsymbol{X}}_{{\mathrm{a}}1}}$ 、${{\boldsymbol{X}}_{{\mathrm{a}}2}}$ 为4个子特征图。浅层网络的特征分辨率高，保留了更多的空间信息，因此空间重构注意力应用在主干网络前2个阶段的RML-Block中。1.2.3 通道重构注意力
通道重构注意力(channel reconstruction attention, CRA)根据SE模块[19]和SK模块[21]进行设计。SE模块通过全局平均池化压缩空间依赖性来学习通道特定描述符，然后使用2个全连接层和一个sigmoid函数来重新缩放输入特征映射，以突出显示有用的通道。为了避免较高的模型复杂度，SE模块的全连接层会减少通道数量，这会导致信息丢失。为了克服这个问题，本文采用1
$ \times $ 1的卷积核代替减少通道数量的全连接层。在保留信道信息之外，还可捕获通道之间的关系以获得全局表示。SK模块分别通过核大小为3$ \times $ 3和5$ \times $ 5的卷积层对输入特征进行处理，并融合特征图，有利于多尺度目标的检测。通道重构注意力具体结构如图5所示。
图 5 通道重构注意力Fig. 5 Channel reconstruction attention下载:
全尺寸图片
首先利用3
$ \times $ 3和5$ \times $ 5这2种大小不同的卷积核分别对输入特征${\boldsymbol{X}} \in {\bf{R}}^{H \times W \times C}$ 进行处理，得到输出向量${\tilde {\boldsymbol{U}}}$ 和${\hat {\boldsymbol{U}}}$ ；将2个向量拼接得到${{\boldsymbol{U}}}$ ，然后对${{\boldsymbol{U}}}$ 进行全局平均池化得到${{\boldsymbol{X}}_G} \in {\bf{R}}^{1 \times 1 \times 2C}$ ；最后使用1$ \times $ 1的卷积层对${{\boldsymbol{X}}_G}$ 进行处理，获得全局表示。通道注意力也进行重构处理。将得到的权值与${{\boldsymbol{U}}}$ 相乘，得到通道矫正后的特征映射${{{\boldsymbol{U}}}_c}$ ，然后将这个特征映射在通道维度上拆成两部分并相加，得到最终的特征图${{\boldsymbol{X}}_c}$ 。这个过程可以表示为$$ {{\boldsymbol{U}}} = {{\mathrm{concat}}} \left( {{{{\rm{F}}} _3}\left( {\boldsymbol{X}} \right),{{{\rm{F}}} _5}\left( {\boldsymbol{X}} \right)} \right) $$ $$ {{\boldsymbol{X}}_G} = {{{\rm{F}}} _{{\text{gap}}}}\left( {{\boldsymbol{U}}} \right) $$ $$ {{{\boldsymbol{U}}}_c} = {{{\rm{F}}} _1}\left( {{{\boldsymbol{X}}_G}} \right) \cdot {{\boldsymbol{U}}} $$ $$ {{\boldsymbol{X}}_c} = {{{\boldsymbol{U}}}_{c1}} + {{{\boldsymbol{U}}}_{c2}} $$ 式中
${{{\rm{F}}} _{{\text{gap}}}}\left( \cdot \right)$ 为全局平均池化操作。网络深层特征具有丰富的语义信息，在通道上具有较强的区分性。因此通道重构注意力在主干网络后2个阶段的RML-Block中使用，让网络更关注语义信息丰富的通道。1.3 颈部结构
RML-YOLO颈部采用PAFPN构建特征金字塔，依次经过自下而上和自上而下2条路径，在每一层都会有一次特征融合。本文在特征融合时增加一个可学习的权重，让不同特征之间的重要性得到动态调整。YOLOv8颈部的C2f作为特征融合块（如图6(a)所示），并把空间和通道重构注意力并联后插入到C2f中。为了实现快速推理，颈部所使用的通道重构注意力进行简化（如图6(c)所示），对输入特征图直接进行全局平均池化，然后通过1
$ \times $ 1的卷积层获得所有通道之间的关系，再将得到的权值与输入特征图相乘得到校正后的特征向量。
图 6 颈部结构实现细节Fig. 6 Detail of neck structure realization下载:
全尺寸图片
1.4 头部结构
头部结构保持和YOLOv8相同，2条并行的分支分别提取类别特征和位置特征，然后用2个1
$ \times $ 1的卷积层完成分类和定位任务。YOLOv8采用无锚框检测机制，不需要预定义候选框，提高了检测速度。2. 人体检测实验结果与分析
本节对本文所提RML-YOLO进行性能验证及分析。首先介绍了使用的数据集和实验设置；然后，将模型性能与主流方法进行性能比较并且进行了消融实验。
2.1 红外图像人体检测数据集
为了提高实验结果的准确性，本文使用被动红外相机手动拍摄并筛选了
7700 张图像构建实验数据集。为了模拟废墟内部光线不足的特点，数据集大部分图像在夜晚拍摄，并利用杂乱岩石环境模拟建筑废墟。每张图像中有1~3个人体目标，且姿态不同。图像中的被拍摄目标会被石块等杂物遮挡，以此模拟废墟环境实际情况。由远及近地对目标进行拍摄，保证数据集中会有不同尺度的人体目标。此外，考虑到能够深入废墟搜索的搜救机器人体积不会太大，能够搭载的红外相机分辨率有限，因此采用分辨率为320像素
$ \times $ 320像素的菲利尔(forward-looking infrared imaging, FLIR)红外相机[37]进行图像拍摄。为了提高数据集质量，采集的红外图像进行人工筛选。首先删除模糊图像；其次保证不同背景图像数量分布均匀；最终，形成一个包含
5189 张红外图像的数据集SARHuman。数据集划分为3742 张训练图像和1447 张验证图像，训练集和验证集中图像的背景不同。数据集的样本图像如图7所示。
图 7 红外图像人体检测数据集不同背景的样本Fig. 7 Samples with different backgrounds in the infrared image human detection dataset下载:
全尺寸图片
2.2 实验设置
RML-YOLO输入为320像素
$ \times $ 320像素的红外图像，对其进行随机水平反转和随机擦除等操作。并采用Mosaic[10]数据增强，丰富了图像背景。网络基于PyTorch框架构建。考虑到网络的规模和任务的复杂性，初始学习率设为1$ \times $ 10−2，以加快模型的收敛速度，权值衰减参数设置为1$ \times $ 10−2，旨在有效防止过拟合现象的发生。模型在NVIDIA GeForce RTX4090 平台上训练，批次大小设置为64，这一选择考虑了显存限制和训练效率的平衡。模型在验证集上迭代50轮后性能若没有改善，训练过程将停止以避免过拟合。使用以下指标来评估方法性能：
AP50：计算平均精度(average precision, AP)时，使用0.5作为交并比(intersection over union, IoU)的阈值。
AP50-75：IoU不同阈值精度的平均值。它提供了对不同IoU阈值下预测边界框更准确的评估。不同的是，本文将最高阈值设为0.75（而非0.95），主要考虑到实际应用时IoU阈值为0.95的条件过于苛刻，会导致很多合理的检测结果被忽略。
Params：模型的参数量，衡量模型的大小。
FLOPs：浮点运算数，衡量模型的计算复杂度。
Latency：模型处理图像的延时，用于评估模型的实时处理能力。
2.3 算法性能
本文将RML-YOLO与主流检测网络进行比较。根据网络的类型和大小，本文将各网络分类进行实验。表1显示，两阶段目标检测器Faster R-CNN检测精度较低，检测速度较慢，难以实现人体检测的实时性。在单阶段检测器中，RML-YOLO参数数量最少，但是精度却是最高的。在红外图像人体检测任务中，RML-YOLO达到了91.2%的AP50和87.3%的AP50-75，分别比YOLOv8-n提高了4.4%和5.3%，参数量却只有YOLOv8-n的2/3。即使是与更大的模型相比，如RTMDet-m和YOLOv8-m，性能也占优。在推理速度方面，RML-YOLO的Latency仅比YOLO系列的最小规模模型要大一些。上述结果表明，RML-YOLO有效地针对了红外图像的特点，克服了废墟环境下人体检测的困难。且其轻量化设计，更容易部署到边缘设备上使用。
表 1 与最先进的实时检测器的比较Table 1 Comparison with state-of-the-art real-time object detectors模型 AP50/% AP50-75/% Params/106 FLOPs/109 Latency/ms Faster R-CNN[18] 83.1 79.2 41.6 206.7 6.9 YOLOv5-n[11] 86.1 81.6 2.5 7.1 0.8 YOLOv6-n[13] 86.6 81.2 4.2 11.9 0.8 YOLOv8-n[12] 86.8 82.0 3.2 8.9 0.7 YOLOv5-s[11] 87.0 81.7 9.1 24.0 0.9 YOLOX-s[36] 87.3 81.0 10.8 29.7 1.0 YOLOv6-s[13] 87.2 82.3 16.3 44.1 0.9 YOLOv8-s[12] 87.6 83.2 11.2 28.8 0.9 SSD[38] 84.0 80.1 26.3 101.9 2.8 RTMDet-m[39] 87.4 83.2 28.5 87.7 1.4 YOLOv5-m[11] 87.7 83.0 25.0 64.4 1.3 YOLOv6-m[13] 87.3 83.0 52.0 161.5 1.5 YOLOv8-m[12] 87.3 82.9 25.9 79.3 1.4 YOLOv8-l[12] 89.1 84.2 43.6 165.3 1.8 RML-YOLO 91.2 87.3 1.8 14.7 0.9 利用Grad-CAM[40]生成热力图，用来评估检测网络所关注的焦点。结果如图8所示，不论人体目标大小或遮挡情况如何，RML-YOLO对图像中的目标都有较强的响应能力。
图 8 与YOLO系列模型的可视化对比结果Fig. 8 Visualization comparison results with YOLO series models下载:
全尺寸图片
此外，为了进一步验证模型的泛化能力，如表2所示，在2个具有代表性的红外数据集上进行了实验。LLVIP数据集[41]专为低光照视觉任务设计，包含
30976 张可见光与红外配对图像，涵盖24个夜间场景和2个白天场景，取其中的红外图像进行检测；FLIR数据集主要应用于自动驾驶领域，包含超过14000 张图像，涵盖多种目标类别，考虑到本文的研究重点，仅针对Person类进行了检测效果的比较。可以看出，RML-YOLO在这2个数据集上的性能与YOLO的s系列模型相当，这证明本文模型在普通环境下的红外图像数据集中仍能保持良好的检测效果。表 2 RML-YOLO在公开数据集上的检测结果Table 2 RML-YOLO detection results on public datasets模型 FLIR/% LLVIP/% Params/106 AP50 AP50-75 AP50 AP50-75 Faster R-CNN 56.9 44.2 95.3 82.1 41.6 YOLOv5-n 81.9 69.8 92.4 80.1 2.5 YOLOv6-n 81.4 69.9 91.0 79.7 4.2 YOLOv8-n 82.2 69.9 92.5 81.1 3.2 YOLOv5-s 84.9 71.8 94.5 81.9 9.1 YOLOv6-s 83.6 70.4 93.5 81.7 10.8 YOLOX-s 85.0 72.3 93.6 80.5 16.3 YOLOv8-s 85.3 72.7 94.9 81.9 11.2 SSD 64.2 50.1 92.6 79.6 26.3 RTMDet-m 85.0 72.2 94.8 81.4 28.5 RML-YOLO 84.8 71.9 94.4 81.0 1.8 2.4 消融实验
本文进行了一系列消融实验验证不同部件的性能，以此进一步评估模型的有效性和可行性。
2.4.1 内核大小的影响以及重参数化分析
首先，将主干部分不同阶段的卷积核大小均设置为3、5、7和9进行4次实验；然后，对不同阶段卷积核大小的组合方式进行了验证，分别采用了[9,7,5,3]和[3,5,9,11]共2种设置。
实验结果如表3所示。可以看出，[3,5,7,9]的设置方式性能最好。简单地增加卷积核的大小，性能并没有明显提升。对于其他组合策略，如果在浅层采用大内核，深层采用小内核，AP50下降了4.3%，AP50-75下降了4.8%。这表明网络的深层需要大内核来感受全局特征，以检测出大目标。此外，[3,5,7,9]的设置方式在参数量和计算复杂度方面也有着很大的优势，这表明在特征提取的不同阶段采用不同大小的卷积核，可以提高卷积核的利用率。
表 3 大核卷积不同组合策略的性能比较Table 3 Comparison of different combinatorial strategies for large kernel convolution in terms of performance[k1,k2,k3,k4] AP50/% AP50-75/% Params/106 FLOPs/109 [3,3,3,3] 87.1 82.3 0.9 3.2 [5,5,5,5] 86.1 80.8 1.2 9.9 [7,7,7,7] 89.6 84.5 1.6 19.8 [9,9,9,9] 85.8 79.9 2.0 29.6 [9,7,5,3] 86.9 82.5 1.0 14.7 [3,5,9,11] 88.7 84.0 2.3 19.7 [3,5,7,9] 91.2 87.3 1.8 14.7 为了测试重参数化对于大核卷积的影响，分别将后3个阶段RML-Block中大核卷积的重参数化分支去掉进行3次实验。结果如表4所示，加粗的阶段未进行重参数化。结果显示大内核不进行重参数化会降低精度，并且内核越大，精度降得越多。
表 4 重参数化的消融研究Table 4 Ablation study of re-parameterization模型 AP50/% AP50-75/% Latency/ms [3,5,7,9] 90.3 85.8 1.1 [3,5,7,9] 89.7 85.5 1.2 [3,5,7,9] 88.7 83.7 1.2 本文方法 91.2 87.3 0.9 2.4.2 有效感受野分析
为了说明大核卷积有效性原因，对模型进行有效感受野(effective receptive field, ERF)分析。Luo等[42]提到，ERF指特征图某个元素在输入图像上映射区域的大小，要比理论感受野小得多。本文计算了RML-YOLO第4阶段的ERF，并且与YOLOv8等模型的对应阶段做了对比。图9显示，RML-YOLO的暗区分布最广，有效感受野比其他3个模型要大。
图 9 RML-YOLO与其他YOLO系列模型在类似参数数量下的有效感受野比较Fig. 9 Comparison of the effective receptive field between RML-YOLO and other YOLO series models at similar number of parameters下载:
全尺寸图片
2.4.3 重构注意力模块
通道重构注意力是由SE模块和SK模块改进而来。如表5所示，通道重构注意力模块的AP50较SE模块提升了1.6%、较SK模块提升了1.1%。
为了验证重构注意力模块对网络特征提取能力的提升，本文将RML-YOLO的空间重构注意力(SRA)或通道重构注意力(CRA)去掉进行消融实验。如表6所示，可以看出空间和通道重构注意力都会提升网络性能，将两者同时使用对网络性能的提升最大。
表 6 重构注意力模块的消融研究Table 6 Ablation study of reconstruction attention modulesSRA CRA AP50/% AP50-75/% Param/106 FLOPs/109 90.1 86.0 1.7 14.2 √ 90.3 86.1 1.7 14.2 √ 90.3 86.0 1.8 14.7 √ √ 91.2 87.3 1.8 14.7 随后本文将注意力模块的重构过程剔除，与带重构过程的注意力模块进行比较。具体来说，对于空间重构注意力，在得到特征图
${{\boldsymbol{X}}_m}$ 和${{\boldsymbol{X}}_a}$ 之后，直接将2张特征图相加。对于通道重构注意力，去掉特征图拼接后再计算权重的流程。如图10所示，分别对2张特征图计算权重，将得到的权重分别与对应特征图相乘，再将2张特征图相加，此时2个特征图的注意力权重是相互独立的。表7给出实验对比的结果，重构操作能够提高注意力块的性能。
图 10 移除了重构过程的通道注意力Fig. 10 Remove the reconfiguration process from the channel reconstruction attention下载:
全尺寸图片
表 7 重构过程对注意力模块性能的影响Table 7 Impact of the reconstruction process on the performance of the attention module% 重构过程 AP50 AP50-75 88.3 84.2 √ 91.2 87.3 2.4.4 注意力模块使用策略
在特征提取部分，网络浅层采用空间重构注意力，网络深层采用通道重构注意力。在特征融合块中，空间重构注意力和简化后的通道重构注意力并联后进行使用。表8中的I、II表示阶段数，从表8中可以看出，与只采用空间重构注意力和只采用通道重构注意力相比，本文的使用策略性能最佳。表9表明在特征融合阶段，将两者并行使用的效果比将两者串行使用的效果要好。
表 8 骨干网络中注意力组合方式的比较Table 8 Comparison of attention mixes in backboneI II AP50/% AP50-75/% FLOPs/109 Latency/ms S S 87.1 85.0 13.4 1.0 C C 86.7 84.3 15.8 1.1 S∩C S∩C 85.0 80.7 16.0 1.1 S∪C S∪C 84.8 80.6 16.0 1.3 C S 85.6 81.5 14.8 0.9 S C 91.2 87.3 14.7 0.9 表 9 特征融合过程中注意力模块使用策略消融研究Table 9 Ablation study of attention block usage strategies during feature fusion模型 AP50/% AP50-75/% FLOPs/109 Latency/ms C2f (+S∩C) 88.0 84.2 14.2 1.0 C2f (+C∩S) 88.9 84.9 14.2 0.9 C2f (+S∪C) 91.2 87.3 14.7 0.9 2.4.5 特征融合
对RML-Block进行简化，并作为颈部的特征融合块。具体操作为将卷积核更换为Depth-wise卷积，卷积核大小设为3并去除重参数化过程。如表10所示，AP50和AP50-75分别下降到88.7%和84.1%。由此表明，多分支的结构不利于特征的融合。此外，表11的结果表明了可学习权重的重要性。添加可学习权重使AP50和AP50-75分别提升0.2%和1.2%。
表 10 简化RML-Block和C2f特征融合性能比较Table 10 Comparison of feature fusion performance of simplified RML-Block and C2f特征融合块 AP50/% AP50-75/% FLOPs/109 Latency/ms 简化RML 88.7 84.1 15.1 1.1 C2f 91.2 87.3 14.7 0.9 表 11 可学习权重对性能的影响Table 11 Impact of learnable weights on performance% 可学习权重 AP50 AP50-75 91.0 86.1 √ 91.2 87.3 2.4.6 Sobel算子
本文实验比较了Sobel算子对网络性能的影响，结果如表12所示。罗马数字表示阶段数，√表示该阶段引入了Sobel算子。结果显示，在特征提取前2个阶段加入Sobel算子能够使网络检测的AP50和AP50-75分别提高1.7%和0.9%，这表明Sobel算子对边缘细节的强化是有效的。但在网络深层引入Sobel算子，检测精度会下降，说明Sobel算子会干扰网络深层对语义特征的提取。
表 12 Sobel算子的消融研究Table 12 Ablation study of the Sobel operator% I II III IV AP50 AP50-75 89.5 86.4 √ 90.4 87.0 √ √ √ 88.8 85.6 √ √ √ √ 87.0 83.1 √ √ 91.2 87.3 2.5 不同环境下的检测效果分析
除了验证模型内部各个结构的有效性，本文还验证了不同使用环境对检测效果的影响，具体包括遮挡程度不同以及光照强度不同2种情况。为了突出展示2种环境因素对红外检测的影响，在本节中仅将参数量相近的模型与本方法进行比较。
2.5.1 遮挡程度
验证集图像根据遮挡程度划分为3个不同的难度等级，分组情况如表13所示。测试RML-YOLO在简单、中等以及困难3个等级下的检测情况。并与2.3节中提到的其他方法进行比较，结果如表14所示。
表 13 数据集按遮挡程度不同划分的结果Table 13 Results of dataset segmentation by degree of occlusion难度 遮挡程度/% 数据量/幅 简单 ＜30 531 中等 30~60 455 困难 ≥60 461 表 14 各方法在不同遮挡程度下的检测结果Table 14 Detection results of each method at different levels of shading模型 简单/% 中等/% 困难/% Params/106 AP50 AP50-75 AP50 AP50-75 AP50 AP50-75 Faster R-CNN 88.2 86.3 82.4 78.1 77.9 72.1 41.6 YOLOv5-n 87.4 83.6 86.3 83.3 84.4 77.6 2.5 YOLOv6-n 89.2 83.2 86.3 81.4 83.9 78.7 4.2 YOLOv8-n 88.3 85.6 86.7 83.3 85.2 76.6 3.2 YOLOv5-s 87.4 85.7 87.3 81.4 86.2 77.4 9.1 YOLOv8-s 88.6 87.2 88.1 83.3 85.9 78.5 11.2 SSD 85.6 81.8 83.3 81.0 82.9 78.5 26.3 RML-YOLO 91.8 89.4 91.1 87.4 90.6 84.8 1.8 RML-YOLO在不同难度级别的验证集上展现出了显著的性能优势。与参数量相近的YOLOv8-n相比，RML-YOLO在3个不同遮挡程度的验证集上的AP50分别提高了3.5%、4.4%和5.4%。这一结果同时表明，随着遮挡程度的增加，RML-YOLO的性能优势也更加凸显。
2.5.2 光照
白天光照强烈的情况下，人体周围环境物体表面的温度会上升。从红外图像上来看，这会导致人体和其他热源在亮度上变得难以区分，具体如图11所示。从图11中可以看出，周围环境的亮度增加会影响对人体的检测。特别是当人体周围有杂乱的石块等物体时，人体与这些物体之间的特征相似度较高，大大增加了检测难度。为了验证光照强度对废墟环境下人体检测任务的影响，从验证集中筛选出了人体周围存在高亮度杂物的图像，并测试RML-YOLO和基准模型的性能，结果如表15所示。从表15中可以看出，在光照强烈时，RML-YOLO的性能优于其他基准模型。与YOLOv8-n相比，RML-YOLO在光照强烈验证集上的AP50和AP50-75分别提高了5.6%和7.8%。原因在于利用Sobel算子对边缘特征进行强化以及有针对性地设计特征提取的架构，可以更完整地提取出人体的特征，从而在周围有相似目标干扰时也能正确地检测出人体。
图 11 光照强烈时的数据集图像示例Fig. 11 Example of an image of the dataset when the light is strong下载:
全尺寸图片
表 15 光照强度对模型性能的影响Table 15 Effect of light intensity on model performance模型 光照强烈数据（592幅）/% 其他数据（855幅）/% Params/106 AP50 AP50-75 AP50 AP50-75 Faster R-CNN 80.2 77.3 87.3 81.9 41.6 YOLOv5-n 84.9 79.2 87.8 85.1 2.5 YOLOv6-n 83.9 79.2 90.5 84.1 4.2 YOLOv8-n 84.5 78.3 90.1 87.3 3.2 YOLOv5-s 84.4 77.2 90.8 88.2 9.1 YOLOv8-s 85.1 80.0 91.2 87.8 11.2 SSD 82.3 78.2 86.5 82.8 26.3 RML-YOLO 90.1 86.1 92.8 89.0 1.8 3. 结束语
在废墟搜救的背景下，本文基于YOLOv8提出了一种用于红外图像人体检测的模型RML-YOLO。使用内核大小不同的卷积提取多尺度特征，解决图像中人体大小不同的问题。为了优化大核卷积的使用，引入结构重参数化，为大核卷积添加了并行小核分支。RML-YOLO使用空间重构注意力和通道重构注意力，让网络能够关注到有利于人体检测的区域。为了有效检测被遮挡的人体，在浅层网络引入Sobel算子强化边缘特征。实验结果表明，RML-YOLO的AP50和AP50-75分别达到了91.2%和87.3%，并且参数量小于主要模型（1.8×106）。
尽管RML-YOLO在小参数量下取得了优异性能，但是推理速度还略慢于YOLOv8。在后续的研究中，可以从以下3个方面开展：1）进一步精简网络，RML-YOLO的多分支结构会导致推理速度减慢，可以通过实验找出效果不明显的残差连接并进行删减；2）在特征融合部分，PAFPN两条路径的特征融合虽然有着很好的效果，但是会加深网络的深度，对推理速度会有影响，需要在大核卷积和特征融合间做权衡；3）进一步优化大核卷积的使用，在不影响精度的情况下，可将大核卷积的卷积方式替换为Depth-wise卷积，或者用小核卷积通过稀疏或移位等操作来等效大核卷积。
-
图 1 RML-YOLO网络结构
Fig. 1 RML-YOLO network structure
下载:
全尺寸图片
图 2 RML-Block结构
Fig. 2 Structure of RML-Block
下载:
全尺寸图片
图 3 将小内核（3
$ \times $ 3）重新参数化为大内核（5$ \times $ 5）的过程Fig. 3 Process of re-parameterizing a small kernel (3
$ \times $ 3) into a large one (5$ \times $ 5)下载:
全尺寸图片
图 4 空间重构注意力
Fig. 4 Spatial reconstruction attention
下载:
全尺寸图片
图 5 通道重构注意力
Fig. 5 Channel reconstruction attention
下载:
全尺寸图片
图 6 颈部结构实现细节
Fig. 6 Detail of neck structure realization
下载:
全尺寸图片
图 7 红外图像人体检测数据集不同背景的样本
Fig. 7 Samples with different backgrounds in the infrared image human detection dataset
下载:
全尺寸图片
图 8 与YOLO系列模型的可视化对比结果
Fig. 8 Visualization comparison results with YOLO series models
下载:
全尺寸图片
图 9 RML-YOLO与其他YOLO系列模型在类似参数数量下的有效感受野比较
Fig. 9 Comparison of the effective receptive field between RML-YOLO and other YOLO series models at similar number of parameters
下载:
全尺寸图片
图 10 移除了重构过程的通道注意力
Fig. 10 Remove the reconfiguration process from the channel reconstruction attention
下载:
全尺寸图片
图 11 光照强烈时的数据集图像示例
Fig. 11 Example of an image of the dataset when the light is strong
下载:
全尺寸图片
表 1 与最先进的实时检测器的比较
Table 1 Comparison with state-of-the-art real-time object detectors
模型 AP50/% AP50-75/% Params/106 FLOPs/109 Latency/ms Faster R-CNN[18] 83.1 79.2 41.6 206.7 6.9 YOLOv5-n[11] 86.1 81.6 2.5 7.1 0.8 YOLOv6-n[13] 86.6 81.2 4.2 11.9 0.8 YOLOv8-n[12] 86.8 82.0 3.2 8.9 0.7 YOLOv5-s[11] 87.0 81.7 9.1 24.0 0.9 YOLOX-s[36] 87.3 81.0 10.8 29.7 1.0 YOLOv6-s[13] 87.2 82.3 16.3 44.1 0.9 YOLOv8-s[12] 87.6 83.2 11.2 28.8 0.9 SSD[38] 84.0 80.1 26.3 101.9 2.8 RTMDet-m[39] 87.4 83.2 28.5 87.7 1.4 YOLOv5-m[11] 87.7 83.0 25.0 64.4 1.3 YOLOv6-m[13] 87.3 83.0 52.0 161.5 1.5 YOLOv8-m[12] 87.3 82.9 25.9 79.3 1.4 YOLOv8-l[12] 89.1 84.2 43.6 165.3 1.8 RML-YOLO 91.2 87.3 1.8 14.7 0.9 表 2 RML-YOLO在公开数据集上的检测结果
Table 2 RML-YOLO detection results on public datasets
模型 FLIR/% LLVIP/% Params/106 AP50 AP50-75 AP50 AP50-75 Faster R-CNN 56.9 44.2 95.3 82.1 41.6 YOLOv5-n 81.9 69.8 92.4 80.1 2.5 YOLOv6-n 81.4 69.9 91.0 79.7 4.2 YOLOv8-n 82.2 69.9 92.5 81.1 3.2 YOLOv5-s 84.9 71.8 94.5 81.9 9.1 YOLOv6-s 83.6 70.4 93.5 81.7 10.8 YOLOX-s 85.0 72.3 93.6 80.5 16.3 YOLOv8-s 85.3 72.7 94.9 81.9 11.2 SSD 64.2 50.1 92.6 79.6 26.3 RTMDet-m 85.0 72.2 94.8 81.4 28.5 RML-YOLO 84.8 71.9 94.4 81.0 1.8 表 3 大核卷积不同组合策略的性能比较
Table 3 Comparison of different combinatorial strategies for large kernel convolution in terms of performance
[k1,k2,k3,k4] AP50/% AP50-75/% Params/106 FLOPs/109 [3,3,3,3] 87.1 82.3 0.9 3.2 [5,5,5,5] 86.1 80.8 1.2 9.9 [7,7,7,7] 89.6 84.5 1.6 19.8 [9,9,9,9] 85.8 79.9 2.0 29.6 [9,7,5,3] 86.9 82.5 1.0 14.7 [3,5,9,11] 88.7 84.0 2.3 19.7 [3,5,7,9] 91.2 87.3 1.8 14.7 表 4 重参数化的消融研究
Table 4 Ablation study of re-parameterization
模型 AP50/% AP50-75/% Latency/ms [3,5,7,9] 90.3 85.8 1.1 [3,5,7,9] 89.7 85.5 1.2 [3,5,7,9] 88.7 83.7 1.2 本文方法 91.2 87.3 0.9 表 5 通道重构注意力与SE模块和SK模块的效果比较
Table 5 Comparison of the effects of channel reconstruction attention with SE and SK modules
表 6 重构注意力模块的消融研究
Table 6 Ablation study of reconstruction attention modules
SRA CRA AP50/% AP50-75/% Param/106 FLOPs/109 90.1 86.0 1.7 14.2 √ 90.3 86.1 1.7 14.2 √ 90.3 86.0 1.8 14.7 √ √ 91.2 87.3 1.8 14.7 表 7 重构过程对注意力模块性能的影响
Table 7 Impact of the reconstruction process on the performance of the attention module
% 重构过程 AP50 AP50-75 88.3 84.2 √ 91.2 87.3 表 8 骨干网络中注意力组合方式的比较
Table 8 Comparison of attention mixes in backbone
I II AP50/% AP50-75/% FLOPs/109 Latency/ms S S 87.1 85.0 13.4 1.0 C C 86.7 84.3 15.8 1.1 S∩C S∩C 85.0 80.7 16.0 1.1 S∪C S∪C 84.8 80.6 16.0 1.3 C S 85.6 81.5 14.8 0.9 S C 91.2 87.3 14.7 0.9 表 9 特征融合过程中注意力模块使用策略消融研究
Table 9 Ablation study of attention block usage strategies during feature fusion
模型 AP50/% AP50-75/% FLOPs/109 Latency/ms C2f (+S∩C) 88.0 84.2 14.2 1.0 C2f (+C∩S) 88.9 84.9 14.2 0.9 C2f (+S∪C) 91.2 87.3 14.7 0.9 表 10 简化RML-Block和C2f特征融合性能比较
Table 10 Comparison of feature fusion performance of simplified RML-Block and C2f
特征融合块 AP50/% AP50-75/% FLOPs/109 Latency/ms 简化RML 88.7 84.1 15.1 1.1 C2f 91.2 87.3 14.7 0.9 表 11 可学习权重对性能的影响
Table 11 Impact of learnable weights on performance
% 可学习权重 AP50 AP50-75 91.0 86.1 √ 91.2 87.3 表 12 Sobel算子的消融研究
Table 12 Ablation study of the Sobel operator
% I II III IV AP50 AP50-75 89.5 86.4 √ 90.4 87.0 √ √ √ 88.8 85.6 √ √ √ √ 87.0 83.1 √ √ 91.2 87.3 表 13 数据集按遮挡程度不同划分的结果
Table 13 Results of dataset segmentation by degree of occlusion
难度 遮挡程度/% 数据量/幅 简单 ＜30 531 中等 30~60 455 困难 ≥60 461 表 14 各方法在不同遮挡程度下的检测结果
Table 14 Detection results of each method at different levels of shading
模型 简单/% 中等/% 困难/% Params/106 AP50 AP50-75 AP50 AP50-75 AP50 AP50-75 Faster R-CNN 88.2 86.3 82.4 78.1 77.9 72.1 41.6 YOLOv5-n 87.4 83.6 86.3 83.3 84.4 77.6 2.5 YOLOv6-n 89.2 83.2 86.3 81.4 83.9 78.7 4.2 YOLOv8-n 88.3 85.6 86.7 83.3 85.2 76.6 3.2 YOLOv5-s 87.4 85.7 87.3 81.4 86.2 77.4 9.1 YOLOv8-s 88.6 87.2 88.1 83.3 85.9 78.5 11.2 SSD 85.6 81.8 83.3 81.0 82.9 78.5 26.3 RML-YOLO 91.8 89.4 91.1 87.4 90.6 84.8 1.8 表 15 光照强度对模型性能的影响
Table 15 Effect of light intensity on model performance
模型 光照强烈数据（592幅）/% 其他数据（855幅）/% Params/106 AP50 AP50-75 AP50 AP50-75 Faster R-CNN 80.2 77.3 87.3 81.9 41.6 YOLOv5-n 84.9 79.2 87.8 85.1 2.5 YOLOv6-n 83.9 79.2 90.5 84.1 4.2 YOLOv8-n 84.5 78.3 90.1 87.3 3.2 YOLOv5-s 84.4 77.2 90.8 88.2 9.1 YOLOv8-s 85.1 80.0 91.2 87.8 11.2 SSD 82.3 78.2 86.5 82.8 26.3 RML-YOLO 90.1 86.1 92.8 89.0 1.8 -
