随着数字图像编辑技术的进步，对数字图像进行编辑越来越方便，效果也越来越逼真^[1]，而编辑后的图像如果被恶意篡改者所利用，用于假消息的传播和作伪证，会给网络空间安全、司法公正等带来挑战^[2-3]。数字图像取证技术通过挖掘图像的不一致性判定图像是否经过了人为篡改，受到了学术界和产业界越来越多的关注^[4-5]。经典数字图像取证通过挖掘单幅待检测图像的低阶统计不一致^[6-7]或高阶语义不一致^[8]，对图像或图像中区域的真伪进行判定，存在抗压缩、抗噪声能力差和运算效率低等问题^[9]。由于异常信息仅从单幅图像获得，且十分微弱难以被捕捉，经典的数字图像取证问题本身就十分棘手^[10-11]。

同时，用户进行数字图像取证分析，不仅关注一幅图像是否被篡改，而且关注该图像由谁篡改、如何篡改、又进一步合成了哪些篡改图像^[12]。有约束图像拼接检测与定位可以对输入的2幅待分析图像进行像素级别的比较，给出篡改区域和篡改来源区域的定位结果^[13-14]，是进行篡改来源图像溯源、图像来源分析的重要技术基础和中间步骤^[15]。深度匹配与验证网络（deep matching and validation network，DMVN）是首个专门针对该任务设计的端到端深度学习网络，可以给出2个输入图像的关联度以及篡改和篡改来源区域，但是该网络对小的篡改区域检测和定位能力不强，对物体轮廓定位不准确，鲁棒性不强^[12]。Ye等^[16]提出改进特征金字塔深度匹配与定位网络（feature pyramid deep matching and localization network，FPLN），使用特征金字塔结构，但效果提升还不够明显。Liu等^[13]引入空洞卷积操作对深度匹配特征的空间信息进行重构、利用跳跃结构对层次化特征进行挖掘、采用空洞空间金字塔池化挖掘信息，提出了DMAC网络，并设计了一种混合对抗学习策略，相对DMVN取得了显著进步。AttentionDM是在DMAC基础上引入编码器解码器结构、注意力模块、标准化模块，效果进一步提升^[14]。然而，DMVN、FPLN、DMAC和AttentionDM均只能处理固定尺寸大小的图像，对高分辨率图像的处理能力不足，对于图像中较小或是经过复杂变换的篡改区域检测能力较弱。

为了解决上述问题，本研究提出一套尺度可变的有约束图像拼接检测与定位网络及其块级对抗优化机制，主要分为以下3个部分。

1)提出一套尺度可变的有约束图像拼接检测与定位及其对抗学习优化架构。尺度可变主要是指所提网络架构可以处理任意尺度的图像。

2)设计尺度可变的有约束图像拼接检测与定位网络，主要包括设计实现了结合标准化操作和高效通道注意力增强的尺度可变的关联性计算模型、空间注意力增强空洞空间金字塔池化模块以及基于深度可分离卷积和残差结构的定位结果重构网络。

3)设计块级对抗学习优化网络及块级对抗优化策略对定位结果进行优化。块级对抗学习优化网络可以驱使尺度可变的有约束图像拼接检测与定位网络生成的定位结果，与真实定位结果在特征分布上更加接近。在对抗环境下，生成判别器更难区分的定位结果。

1.   相关工作

有约束图像拼接检测与定位对输入的可疑篡改图像及其篡改来源图像进行像素级比较，分析2幅图像区域之间的关联性，从而找到可疑篡改图像中是否有拼接区域来自于相应的可疑篡改来源图像，并且给出篡改区域和篡改来源区域的具体位置和轮廓。相比传统图像取证方法，有约束图像拼接检测与定位不仅能够找到篡改区域，同时能够找到篡改来源区域，具有更强的可解释性和说服力。同时有约束图像拼接检测与定位能够利用图像的视觉相似性特征，相比传统方法的不一致性特征更容易提取、捕捉。有约束图像拼接检测与定位的应用需要具备可溯源的图像数据集，对图像真实性和拼接图像的派生关系进行系统分析，在其中起到“承上启下”的技术支撑作用。

图像来源分析^[15]主要可以分为2个步骤：来源图像过滤、来源图像构建。来源图像过滤的目标是在图像数据集上检索得到一组与待分析图像存在关联的图像，然后来源图构建进一步分析这些图像与待分析图像之间的合成与被合成的关系，构建一个来源图。来源图像过滤与图像检索技术^[17]类似，不同之处在于来源图像过滤明确需要检索到篡改来源图像，检索精度要求高。目前来源图像过滤的研究仍然处于“实验室”阶段，主要以关键点为单位进行检索^[18]，相比实际应用场景仍有距离。在来源图构建方面^[15]，构建来源图需要进行来源图像过滤，其过滤过程既要确保较高的召回率，又要有一定的准确率。由此，可以先进行具有较高召回率的来源图像过滤，获得一批可疑篡改来源图像。然后再进行有约束图像拼接检测与定位，进行更进一步的筛选，提高候选图像的精度。从而进行后续的来源图构建，分析图像之间的派生关系。

以卷积神经网络为主体构建有约束图像拼接检测与定位网络是该方向的主要技术思路，现有方法主要有DMVN^[12]、DMAC^[13]、AttentionDM^[14]、FPLN^[16]。有约束图像拼接检测与定位需要进行快速、大量的像素级匹配，传统基于关键点特征或者密集块特征的方法很难在效率上满足任务需求，而且传统方法在算法鲁棒性方面也较差^[19]。为此，引入基于卷积神经网络的深度学习网络^[20]，这些方法在效率方面具有明显优势，在鲁棒性、召回率方面也较高。但是当图像中篡改区域较小时，检测定位能力、对高分辨率图像的检测能力以及对强变换区域的匹配能力均有待提高。

2.   研究方法

本研究所提方法流程如图1所示。网络采用空洞卷积改造16层的牛津大学视觉几何组网络（visual geometry group 16，VGG16）进行特征提取，获得3组包含丰富层次化信息的特征映射。设计尺度可变的关联性计算模型，将3组特征映射分别进行标准化操作和高效通道注意力增强，对注意力增强后的特征映射进行逐像素关联性计算，并对强关联因子进行截断操作，最后对3组截断后的关联映射进行合并和标准化处理，得到最终的关联映射，从而使得所提尺度可变的有约束图像拼接检测与定位网络可以处理任意尺度图像。设计空间注意力增强的空洞空间金字塔池化操作，对关联映射的多尺度信息进行挖掘；设计一种结合深度可分离卷积和残差结构的网络对定位结果进行重构。为了进一步优化定位结果的分布，本研究设计了块级对抗学习优化网络，网络可以处理任意尺度的输入，并对块级别的定位准确程度进行对抗优化，使其优化后的尺度可变得有约束图像拼接检测与定位网络的定位结果更接近实际值。

图  1  尺度可变的有约束图像拼接检测与定位及其块级对抗优化机制算法流程

Fig.  1  Schematic diagram of scalable constrained image splicing detection and localization with adversarial optimizing

下载: 全尺寸图片

尺度可变有约束图像拼接检测与定位及其块级对抗优化方法主要包含2个部分：尺度可变的有约束图像拼接检测与定位网络和块级对抗学习优化网络。在尺度可变有约束图像拼接检测与定位网络中，主要包含4个部分：特征提取网络、尺度可变的关联性计算模型、空间注意力增强空洞空间金字塔池化模块、定位结果重构网络。

2.1   层次化特征提取与注意力增强特征重构

特征提取网络采用VGG16作为主干网络，并利用空洞卷积对最后一组卷积模块进行适配，去掉原VGG16中的2组最大池化操作，获得更大的特征映射，具体结构见图1中“特征提取网络”模块，可以获得3组尺度较大且尺度相同的特征映射：

式中：${f_{{{\mathrm{VGG16\_AC}}}}}\left( {} \right)$表示经过空洞卷积适配后的VGG16网络^[13]；输入为可疑拼接图像和可疑拼接来源图像${{\boldsymbol{I}}^{{(1)}}}$和${{\boldsymbol{I}}^{{(2)}}}$，空间尺度大小为$W \times H$（W代表输入图像的宽度，H代表输入图像的高度）；输出为3层特征映射$\left\{ {{\boldsymbol{F}}_{3}^{{(1)}},{\boldsymbol{F}}_{4}^{{(1)}},{\boldsymbol{F}}_{5}^{{(1)}}} \right\}$和$\left\{ {{\boldsymbol{F}}_{3}^{{(2)}},{\boldsymbol{F}}_{4}^{{(2)}},{\boldsymbol{F}}_{5}^{{(2)}}} \right\}$，其空间尺度大小均为$\dfrac{W}{8} \times \dfrac{H}{8}$，具体来讲特征映射${\boldsymbol{F}}_{3}^{{(1)}}$和${\boldsymbol{F}}_{3}^{{(2)}}$尺寸大小为$256 \times \dfrac{W}{8} \times \dfrac{H}{8}$，${\boldsymbol{F}}_{4}^{{(1)}}$和${\boldsymbol{F}}_{4}^{{(2)}}$为$512 \times \dfrac{W}{8} \times \dfrac{H}{8}$，${\boldsymbol{F}}_{5}^{{(1)}}$和${\boldsymbol{F}}_{5}^{{(2)}}$为$512 \times \dfrac{W}{8} \times \dfrac{H}{8}$。

得到3层特征映射后，将其输入到尺度可变关联性计算模型中进行关联映射$\left( {{{\boldsymbol{C}}^{{(1)}}},{{\boldsymbol{C}}^{{(2)}}}} \right)$的计算为

式中：${f_{\rm{CORR}}}\left( {} \right)$表示尺度可变关联映射计算，输出为计算得到的关联映射${{\boldsymbol{C}}^{{(1)}}}、{{\boldsymbol{C}}^{{(2)}}}$，其具体大小为$c \times w \times h$（c为通道数，w为关联映射的宽度，h为关联映射的高度），$w = \dfrac{W}{8}$，$h = \dfrac{H}{8}$。尺度可变关联性计算模型${f_{\rm{CORR}}}\left( {} \right)$的具体计算过程在下面进行介绍。

在得到关联映射${{\boldsymbol{C}}^{{(1)}}}、{{\boldsymbol{C}}^{{(2)}}}$后，下一步需要充分挖掘关联映射所提供的关联信息，从而重构定位结果。为了对关联映射${{\boldsymbol{C}}^{{(1)}}}、{{\boldsymbol{C}}^{{(2)}}}$特征之间的相关性进一步挖掘，这里采用空间注意力机制进行注意力增强^[21]，关联映射中长距离的近似关联特征${{{\boldsymbol{A}}^{(k)}}}$为

式中：$\lambda$表示调节参数，初始化为0，并参与后续训练调整为一个合适的值；$k \in \left\{ {1,2} \right\}$；$h\left( {} \right)$表示线性映射，$h\left( {{{\boldsymbol{C}}^{(k)}}\left( m \right)} \right) = {{\boldsymbol{C}}^{(k)}}\left( m \right){{\boldsymbol{W}}_h} + {{\boldsymbol{b}}_h}$；${{\boldsymbol{C}}^{{(k)}}}\left( n \right)$为c维的向量，${{\boldsymbol{W}}_{\boldsymbol{h}}} \in {{\boldsymbol{R}}^{{\boldsymbol{c}} \times \frac{{\boldsymbol{c}}}{{\boldsymbol{8}}}}}$，${{\boldsymbol{b}}_{\boldsymbol{h}}} \in {{\boldsymbol{R}}^{\frac{{\boldsymbol{c}}}{{\boldsymbol{8}}}}}$，${\beta ^{(k)}}\left( {m,n} \right)$计算为

式中：$m,n \in \left[ {1,w \times h} \right]$；$f\left( {} \right)$和$g\left( {} \right)$为线性映射，具体可表示为$f\left( {{{\boldsymbol{C}}^{{{(k)}}}}\left( m \right)} \right) = {{\boldsymbol{C}}^{{{(k)}}}}\left( m \right){{\boldsymbol{W}}_{{f}}} + {{\boldsymbol{b}}_{{f}}}$，$g\left( {{{\boldsymbol{C}}^{{{(k)}}}}\left( n \right)} \right) = {{\boldsymbol{C}}^{\left( {k} \right)}}\left( n \right){{\boldsymbol{W}}_{{g}}} + {{\boldsymbol{b}}_{{g}}}$，${{\boldsymbol{W}}_f},{{\boldsymbol{W}}_{{g}}} \in {{\boldsymbol{R}}^{{{c}} \times \tfrac{{{c}}}{{{8}}}}}$，${{\boldsymbol{b}}_{{f}}},{{\boldsymbol{b}}_{{g}}} \in {{\boldsymbol{R}}^{\tfrac{{{c}}}{{{8}}}}}$。为后续表达方便，将式(3)表示为${{\boldsymbol{A}}^{(k)}} = {f_{\rm{SpaAtten}}}\left( {{{\boldsymbol{C}}^{(k)}}} \right)$。

注意力增强后的关联映射${{\boldsymbol{A}}^{{(1)}}},{{\boldsymbol{A}}^{{(2)}}}$中包含不同尺度大小的目标物体的关联信息，为了充分挖掘多尺度信息，这里构建空洞空间金字塔池化（atrous spatial pyramid pooling，ASPP）模块，ASPP包含多尺度并行空洞卷积层，该层包含不同采样步长的空洞卷积操作，这样不同感受野的空洞卷积可以对不同尺度的篡改区域信息进行检测。ASPP中空洞卷积的采样步长被分别设定为{6,12,18}，同时并行包含一个1×1卷积和全局池化和上采样操作，这样的经过多尺度信息挖掘的特征映射再进一步输入到空间注意力模块${f_{\rm{SpaAtten}}}\left( {} \right)$中进行增强，得到包含多尺度信息和长距离空间注意力增强信息的关联特征映射为

式中${f_{\rm{ASPP}}}\left( {} \right)$表示ASPP模块。得到的关联特征映射${{{\ddot {\boldsymbol{A}}}}^{(k)}}$进一步输入到基于深度可分离卷积和残差结构构建的定位结果重构网络中，重构出准确的篡改区域，所提定位结果重构网络如图2所示。深度可分离卷积首先执行空间卷积，同时保持通道独立，然后进行深度卷积操作^[22]。具体来讲，输入的关联特征映射${{{\ddot {\boldsymbol{A}}}}^{(k)}}$为$P \times w \times h$的张量，张量P个通道中，每一个通道的特征映射均与一个3×3的卷积核进行空间卷积运算，从而得到P个$w \times h$的特征映射，并重组为$P \times w \times h$的张量，然后再与$1 \times 1 \times P \times Q$个卷积核进行常规的卷积运算，得到$Q \times w \times h$的张量。深度可分离卷积在确保特征提取能力的同时，可以大幅减少存储空间。设深度可分离卷积操作为${f_{\rm{dsc}}}\left( {} \right)$，对输入的特征映射X，要经历如下运算：

图  2  定位结果重构网络结构示意

Fig.  2  Architecture of the mask reconstruction network

下载: 全尺寸图片

式(6)中主要包含了2次深度可分离卷积操作，一次残差连接，以及BN层、ReLU层、上采样层。重复式(6)3次，得到最终的输出，其中，第3次重复需在上采样操作前增加一个1×1的卷积操作，将输出转换为一通道的定位结果图。

2.2   尺度可变的关联性计算

本研究提出采用尺度可变关联性计算，打破DMVN所设计的强空间约束，直接采用点积运算再进行降序排序并进行强关联因子的截断操作，从而使得模型具有更好的尺度灵活性，可以处理更大分辨率的图像。

以下主要介绍式(2)中，尺度可变关联映射计算${f_{\rm{CORR}}}\left( {} \right)$的计算过程。设${\boldsymbol{F}}_l^{(k)}$为特征提取模块得到的图$k$的第l层特征，$k = 1,2$，$l = 3,4,5$。首先对输入特征进行L2标准化：

通过L2标准化可以约束特征值的分布范围，获得标准化后的特征映射${{\bar {\boldsymbol{F}}}}_{{l}}^{{{(k)}}}$。这里进一步对标准化后的特征映射进行通道级的重构和增强，采用通道注意力模型进行通道加权。本研究采用了一种轻量级的高效通道注意力增强模型^[23]，首先对输入的特征映射进行全局平均池化${\boldsymbol{V}}_l^{(k)} = {f_{{{\mathrm{avg}}\_{\mathrm{pool}}}}}\left( {{{\bar {\boldsymbol{F}}}}_l^{(k)}} \right)$，输入的特征映射为$C \times w \times h$的张量，输出为C维的一个向量，当$l = 3$时$C = 256$，$l = 4,5$时$C = 512$，$w = \dfrac{W}{8}$，$h = \dfrac{H}{8}$。然后采用一个核尺度为3的一维卷积操作${f_{{\mathrm{conv}}1d}}$进行特征提取并进行归一化：

经过注意力增强的特征映射计算为

然后采用点积计算2组特征映射的关联性：

式中：${k_1} \in \left\{ {1,2} \right\}$；${k_2} \in \left\{ {1,2} \right\}$。

再对获得的关联映射进行降序排序，并采取前T个值的截断操作：

最终2个得到的特征映射分别为

式中：${\text{Concat}}\left( { \cdot , \cdot } \right)$表示将截断后的2个关联映射的T个通道进行联结，本研究$T = 32$。由于在式(11)中采用了与空间关系无关的排序和截断操作，且式(10)采用了点积运算，因此关联性计算可以处理不同大小的输入特征映射，可以做到尺度可变的关联性计算。结合3个层级层次化特征后的关联映射为${{\boldsymbol{C}}^{{(1)}}} = \left\{ {{\boldsymbol{C}}_{3}^{{(1)}},{\boldsymbol{C}}_{4}^{{(1)}},{\boldsymbol{C}}_{5}^{{(1)}}} \right\}$，${{\boldsymbol{C}}^{(2)}} = \left\{ {\boldsymbol{C}}_{3}^{{(2)}},{\boldsymbol{C}}_{4}^{{(2)}}, {\boldsymbol{C}}_{5}^{{(2)}} \right\}$。

2.3   块级对抗学习优化

尺度可变有约束图像拼接检测与定位网络采用交叉熵损失进行预训练，这种训练方式并未充分考虑输出结果的得分的分布，为此本研究提出采用块级对抗学习进行进一步的优化，使得输出的定位结果与真实定位结果分布更加接近。在数值上，采用变换后的真实定位结果$\widetilde {\boldsymbol{G}}_{{t}}$（取值在$\left[ {0,0.1} \right]$和$\left[ {0.9,1} \right]$区间），使得生成的定位结果M得分更多分布在$\left[ {0,0.1} \right]$和$\left[ {0.9,1} \right]$上，避免落在模糊区间$\left[ {0.1,0.9} \right]$；通过将定位结果M与图像进行相乘，可以借助图像的纹理和边缘信息进行定位结果优化。

块级对抗优化可估计真实定位结果分布，采用对抗学习方式，促使所提网络能够产生与真实定位结果难以区分的定位结果。“块级”指对抗学习网络的输出是一个矩阵，而矩阵的每一个元素的值表示定位结果中不同块与真实定位结果的接近程度。由此，在块级对抗学习优化过程中，尺度可变的有约束图像拼接检测与定位网络的混合损耗函数为

式中：${L_{\rm{ce}}}$表示空间交叉熵损失，$L_{\rm{adv}}^G$表示检测与定位网络的对抗优化损失，$\eta$为该对抗优化损失的权重。给定可疑拼接图像${{\boldsymbol{I}}^{{(1)}}}$和可疑拼接来源图像${{\boldsymbol{I}}^{{(2)}}}$，以及对应的真实定位结果${\boldsymbol{G}}_{{t}}^{{(1)}}$和${\boldsymbol{G}}_{{t}}^{{(2)}}$，通过尺度可变的有约束图像拼接检测与定位网络计算的定位结果为${{\boldsymbol{M}}^{{(1)}}}$和${{\boldsymbol{M}}^{{(2)}}}$，则空间交叉熵损失为

式中：N表示一个批次中样本的数量；h、w表示定位结果的高、宽；s表示类别数；本研究中为二分类问题即篡改和非篡改区域的判定，故$s = 0,1$；k表示可疑拼接图像和可疑拼接来源图像的标签，$k = 1,2$。

块级对抗学习优化网络的结构如图1所示，块级对抗学习优化网络作为判别器，本研究将该网络表示为$\text{Dis}(\cdot)$，其输入为生成的定位结果${{\boldsymbol{M}}^{{{(k)}}}}$，变换之后的真实定位结果为

式中：${\eta _1} = 0.9$，${\eta _0} = 0.1$，本研究用该公式模拟“好”定位结果。对抗学习过程中损失函数为

式中：$L_{\rm{adv}}^G$为混合损耗中的检测与定位网络的对抗优化损失；$L_{\rm{adv}}^D$为块级对抗学习优化网络$\text{Dis}(\cdot)$的损失函数，2个损失函数采用对抗优化的方式交替使用，均需要通过优化网络$\text{Dis}(\cdot)$计算得出。优化网络$\text{Dis}(\cdot)$的输出是一个矩阵，该矩阵中每一位置的值代表了该位置对应在${\boldsymbol{M}}_{{{(n)}}}^{{{(k)}}} \times {\boldsymbol{I}}_{{{(n)}}}^{{{(k)}}}$或${\widetilde {{\boldsymbol{G}}_{\boldsymbol{t}}}_{{{(n)}}}^{{{(k)}}} \times {\boldsymbol{I}}_{{{(n)}}}^{{{(k)}}}}$中的感受野区域被判定为真实定位结果的概率，这里采用$\text{avg}(\cdot)$来求得矩阵的平均值，×表示逐元素相乘。

预训练的尺度可变有约束图像拼接检测与定位网络进行块级对抗学习优化的算法流程如算法1所示。

算法 1　块级对抗学习优化算法

输入　利用式(15)预训练的有约束图像拼接检测与定位网络

输出　块级对抗学习优化后的有约束图像拼接检测与定位网络

1) FOR 优化训练迭代次数 DO

2) FOR K步 DO

3) 采样N对待分析的图像$\left\{ {{\boldsymbol{I}}_{{{(n)}}}^{{(1)}},{\boldsymbol{I}}_{{{(n)}}}^{{(2)}}|n = 1,2, \cdots ,N} \right\}$以及对应的N对真实定位结果$\left\{ {{{\boldsymbol{G}}_{\boldsymbol{t}}}_{{{(n)}}}^{{(1)}},{{\boldsymbol{G}}_{\boldsymbol{t}}}_{{{(n)}}}^{{(2)}}|n = 1,2, \cdots ,N} \right\}$

4) 有约束图像拼接检测与定位网络计算$\left\{ {{\boldsymbol{M}}_{{{(n)}}}^{{(1)}},{\boldsymbol{M}}_{{{(n)}}}^{{(2)}}|n = 1,2,\cdots,N} \right\}$

5) 固定有约束图像拼接检测与定位网络的参数，通过计算式(18)的梯度$\nabla L_{\rm{adv}}^D$，更新块级对抗学习优化网络$\text{Dis}(\cdot )$

6) END FOR

7) 采样N对待分析的图像$\left\{ {{\boldsymbol{I}}_{{{(n)}}}^{{(1)}},{\boldsymbol{I}}_{{{(n)}}}^{{(2)}}|n = 1,2,\cdots,N} \right\}$以及对应的N对真实定位结果$\left\{ {{{\boldsymbol{G}}_{\boldsymbol{t}}}_{{{(n)}}}^{{(1)}},{{\boldsymbol{G}}_{\boldsymbol{t}}}_{{{(n)}}}^{{(2)}}|n = 1,2, \cdots ,N} \right\}$

8) 有约束图像拼接检测与定位网络计算$\left\{ {{\boldsymbol{M}}_{{{(n)}}}^{{(1)}},{\boldsymbol{M}}_{{{(n)}}}^{{(2)}}|n = 1,2,\cdots,N} \right\}$

9) 固定块级对抗学习优化网络$\text{Dis}(\cdot)$的参数，通过计算式(14)的梯度$\nabla {L_{{\text{dm}}}}$，更新有约束图像拼接检测与定位网络的参数

10) END FOR

3.   实验分析

3.1   训练与实现

3.1.1   训练集与测试集的生成策略

在有监督训练中，需要大量具有标签掩模图的训练样本对。然而，现有的图像取证数据集规模不足以支撑有约束图像拼接检测与定位网络的训练，大多数图像取证数据集中的图像只包含篡改图像，不包含篡改来源图像，而获取靠人工篡改的图像对及其像素级的标签成本又过高。考虑到有约束图像拼接检测与定位方法主要利用图像的相似性特征进行匹配和定位，篡改区域较为明显或失真的边缘和语义上的不一致对检测结果影响较小，因此现有约束图像拼接检测与定位方法均采用了合成数据集进行模型的训练^[12-13]。本研究使用MS COCO数据集自动生成合成图像。MS COCO数据集主要应用于物体检测和语义分割等任务，其提供了大量包含物体分割标注的图像，有82 783幅训练图像和40 504幅测试图像（2014版本）。本研究在MS COCO的训练图像上生成合成的训练图像对，在其测试图像上生成测试图像对，训练对和测试对完全是MS COCO 2个分开的子集，图像均被变换为512×512的尺寸。

对于合成训练对的生成，随机挑选一幅图像中的一个标注区域，经过不同的变换后粘贴到另外一个随机挑选的训练图上，由此获得3组训练对（2组正样本对，1组负样本）。采用5种不同的变换，即平移、旋转、缩放、明暗、形变。具体来讲，所有的复制区域都经过了平移变换，范围为$\mathbb{U}( - 512,512)$，并以50%的概率会经历其他的变换。旋转变换的取值为$\mathbb{U}( - 30,30)$，缩放变换取值为$\mathbb{U}(0.5,4)$，明暗变换取值$\mathbb{U}( - 32,32)$，形变取值$\mathbb{U}(0.5,2)$。选取的粘贴区域需符合一个基本要求，即其面积需要大于图像面积的1%且小于图像面积的50%。由于MS COCO中的图像往往包含多个标注区域，因此，在MS COCO的训练图像上遍历5次，生成了1 035 255对训练对，其中1/3为前景对，1/3背景对，以及1/3负样本对。

测试合成图像对的生成，也采取了类似的策略。主要在前景对上测试定位效果，这是因为背景对事实上是最简单的且没有经过任何变换的形式。根据粘贴区域的面积比例，测试对主要分为3组，即复杂集（粘贴区域1%~10%）、一般集（10%~25%）和简单集（25%~50%）。

3.1.2   网络的实现和训练策略

所提方法训练测试代码均在PyTorch上实现。尺度可变有约束图像拼接检测与定位网络首先仅依靠空间交叉熵损失进行训练，即式(15)，特征提取模块的参数由用来进行图像分类的VGG16进行初始化。在合成训练对上，尺度可变有约束图像拼接检测与定位网络经过3轮（epoch）训练，批大小设定为16。本研究生成了1 035 255对训练对，3轮训练需要耗时近121 h，经实验观察在第3轮训练后期，IoU值在0.71附近波动，达到收敛状态，如图3所示。在尺度可变的有约束图像拼接检测与定位网络预训练阶段，采用了Adadelta优化算法以及PyTorch的默认设置。对经过预训练的有约束图像拼接检测与定位网络，采用块级对抗优化，即采用算法1对预训练网络进行优化。块级对抗学习优化进行了1轮训练，耗时46 h，采用了Adam优化算法，判别网络的学习率设定为0.000 2，检测和定位网络优化学习率设定为0.000 01，对抗损失权重$\eta$为0.01。图4给出了预训练模型与对抗优化模型的得分分布统计，将0.0~1.0的得分每0.1划分为一个区间，统计生成定位结果在每个得分区间上的像素点数量的占比。

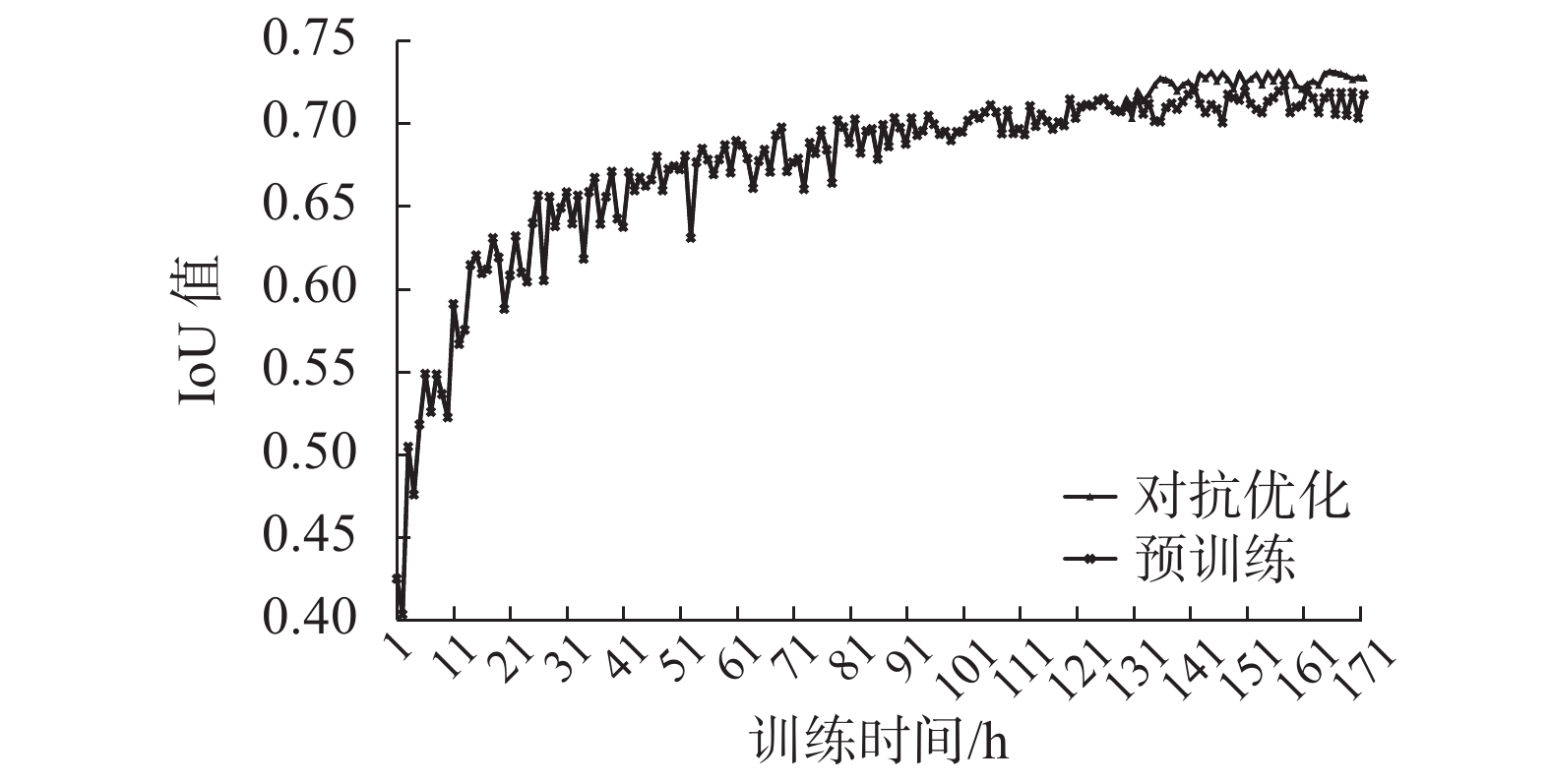

图  3  预训练与对抗优化IoU值变化趋势

Fig.  3  IoU scores of pre-training process and adversarial optimization process

下载: 全尺寸图片

图  4  预训练模型与对抗优化模型得分分布统计

Fig.  4  Score distribution of the pretrained model and the adversarial optimized model

下载: 全尺寸图片

根据图4的统计结果，由于预训练模型在[0,0.1]和[0.9,1.0]具有较高的分布，而且在这一分布区间已经可以很好地区分篡改区域和非篡改区域，对抗学习的目的是通过对抗优化的方法使得在[0.1,0.9]区间取值的得分能够更少，在[0,0.1]和[0.9,1.0]更多，故式(16)中设定${{{\eta}}_{\text{1}}} = 0.9$，${{{\eta}}_{\text{0}}} = 0.1$。

3.1.3   测试数据集及评价指标

所提方法主要在3个数据集上进行测实验证。

1)合成数据集^[13]：该集合中图像的篡改区域可能经过多种变换操作，根据篡改区域面积比例分为3个子集，即复杂集、一般集和简单集。每个子集有3 000对图像，合成数据集共有90 00对图像。

2)成对CASIA数据集：Wu等^[12]通过将CASIA TIDEv2.0数据集的1 821幅拼接图像和其篡改来源图像进行成对组合生成了3 642对正样本，同时通过成对组合7 491幅CASIA定义类别范围内的图像整理了5 000对负样本，该数据集由于缺乏标签掩模图仅用作检测效果验证。

3) MFC2018数据集：MFC2018竞赛提供的测试集，即MFC2018 Eval Part1 Ver1，包含1 327对正样本对和16 673对负样本对，竞赛还提供了测试代码可以对整体的检测效果进行打分。

评价指标：在评价定位效果方面，采用了像素级IoU（intersection over union）、MCC（matthews correlation coefficient）、NMM（nimble mask metric）。IoU经常被用于语义分割和物体检测的评价，这里仅对篡改区域的IoU得分进行衡量，对所有测试对计算平均IoU、MCC和NMM得分。检测效果评价主要采用准确率、召回率和F1-score、AUC（area under curve）和EER（equal error rate）。

3.2   定位效果对比

在合成数据集上的比较，主要通过IoU、MCC和NMM衡量算法篡改定位的准确程度，运算结果见表1。

3.2.1   分步验证

本研究所提算法主要对比了“尺度可变的有约束图像拼接检测与定位网络”的“预训练模型”和“对抗优化模型”，以及“VGG +可扩展相关计算+ASPP+解码器（VGG + Scalable Correlation Computation+ASPP+ Decoder，VSAD）”版本和“VGG +可扩展相关计算+基于空间注意的ASPP+解码器（VGG +Scalable Correlation Computation+Spatial Attention based ASPP+ Decoder，VSSD）”版本的消融实验，并验证了输入分别为256×256、512×512时的测试结果。

1) VSAD与AttentionDM均采用VGG进行特征提取，采用ASPP和逐层上采样的Decoder，只替换了关联性计算模块为尺度可变关联性计算。

2) VSSD进一步将ASPP模块增加了空间注意力增强。

3)“预训练模型”指将VSSD的逐层上采样Decoder替换为基于深度可分离卷积和残差结构的定位结果重构网络，即本研究“尺度可变的有约束图像拼接检测与定位网络”经过预训练后的模型。

4）“对抗优化模型”是指经过本研究所提块级别对抗优化后的“尺度可变的有约束图像拼接检测与定位网络”模型。

DMVN、DMAC、DMAC-adv、AttentionDM只能处理256×256大小的图像，DMAC-adv-SR256、DMAC-adv-SR128、AttentionDM-SR256、AttentionDM-SR128为滑动窗口版本^[13]，处理图像大小为512×512。

AttentionDM中采用的是一种结合了平均值、最大值和排序值，并对关联位置有约束的一种关联性计算模块，DMVN、DMAC和AttentionDM均采用这种关联性计算模型，但是这种关联性计算模型导致所提网络只能处理固定尺寸大小的图像，DMVN、DMAC和AttentionDM均只能处理256×256大小的图像。在替换为关联性计算模块为尺度可变的关联性计算后，VSAD在处理256×256大小的图像时，比AttentionDM效果有一定的下降，但是在处理512×512大小的图像时，却能取得比AttentionDM滑动窗口版本即AttentionDM-SR256更优的结果，而且滑动窗口版本运算效率偏低，VSAD可以直接处理512×512大小的图像，效率更高。如果在空洞空间金字塔池化前后加入空间注意力增强，即VSSD，效果可以进一步提升；在采用基于深度可分离卷积和残差结构的定位结果重构网络后，“预训练模型”有了进一步提升，特别是“对抗优化”模型在合成数据集上已经可以取得明显优于AttentionDM的效果。由表1也可以看出，在256×256的合成图像中，预训练模型可以取得与AttentionDM接近的定位效果，经过对抗训练优化后，对抗优化模型则可以取得优于AttentionDM的结果。在512×512的图像中，预训练模型和对抗优化模型均可以取得更好的定位效果，而且无须滑动窗口重复计算，运算效率也更高。“VSAD”版本尽管可以处理任意尺度图像，但是在处理256×256的图像时，效果有明显下降。而加上空间注意力增强空洞空间金字塔池化模块和基于深度可分离卷积和残差结构的定位结果重构网络后，“预训练模型”则可以在256×256的图像上取得接近AttentionDM的效果，这证明了整体尺度可变的有约束图像拼接检测与定位网络的有效性。而且从不同角度衡量，对抗优化模型在合成数据集上均具有明显优势。

3.2.2   对抗优化有效性验证

为了进一步证明对抗优化的有效性，图3提供了利用式(15)交叉熵损失训练4轮的“预训练”曲线，以及使用交叉熵损失预训练3轮后利用式(14)采用对抗优化方法训练一轮的“对抗优化”曲线，在合成数据集的256×256复杂集上的IoU值的变换趋势，证明了所提网络结构以及块级对抗优化模型的有效性。可以看出使用交叉熵损失进行预训练在第3轮训练的末期已经收敛，IoU值在0.71上下波动，而进一步进行第4轮训练，IoU值也没有明显变化；但是在第4轮进行块级对抗优化，其IoU值则会进一步提高。为了验证，块级对抗学习机制对预训练的尺度可变有约束图像拼接检测与定位网络进行优化，可以使得生成的定位结果与标签值分布更加接近，图4统计了所提网络在合成数据集上输入图像大小为256×256时生成结果的得分分布，可以看到“对抗优化模型”相比“预训练模型”在[0,0.1]与[0.9,1]区间有更多的分布。块级对抗优化的目标就是让生成结果拟合$\widetilde {\boldsymbol{G}}_{{t}}$的分布（取值在[0,0.1]与[0.9,1]区间），实验证明块级对抗优化的有效性。

3.2.3   尺度可变性验证

为了进一步验证所提方法，特别是“尺度可变的关联性计算”的有效性，图5给出了在合成数据集复杂集上IoU值随输入图像尺度变化趋势，其中AttentionDM网络仅能处理256×256大小的图像，这里用虚线表示其IoU值的水平，可以看到仅将关联性计算模块替换为“尺度可变的关联性计算”时，在256×256尺度下VSAD的效果要差于AttentionDM，但是随着输入图像尺度的增大，则可以超过AttentionDM在256×256尺度下的IoU值的水平；为了能够在各个尺度下均取得更优的水平，本研究对VSAD进一步从网络结构和优化方式上进行改进，最终的对抗优化模型则可以在256×256尺度下，IoU值也更高，而且随着输入图像尺度的增大，定位精确度也进一步提高。

图  5  合成数据集复杂集上IoU值随输入图像尺度变化趋势

Fig.  5  IoU scores with images of different scales on the difficult set of the synthetic dataset

下载: 全尺寸图片

3.2.4   运算效率验证

表2对比了几种有约束图像拼接检测与定位算法的运算效率，对比算法均在合成数据集上进行运算测试，测试环境为Intel(R) Core(TM) i7-5930K CPU @ 3.50 GHz，64 GB RAM和一块GPU (TITAN X)。所提方法的输入图像大小为256×256，运算速度略慢于DMAC，略快于AttentionDM。但是，正如前述所分析，DMAC与AttentionDM无法处理任意尺度的图像，当运算512×512大小的图像时，需要采用滑动窗口策略，重复运算明显增多，效率明显下降，但所提尺度可变的有约束图像拼接检测与定位网络可直接处理512×512大小的图像，运算效率具有明显优势，事实上预训练模型与对抗优化模型只是参数不同，结构是一致的，因此运算效率相同。

3.3   检测效果对比

3.3.1   成对CASIA数据集

在Wu等^[12]的研究中，由于缺乏其他CISDL算法，直接与复制移动篡改检测算法进行对比（即Christlein等^[24]、Luo等^[25]、Ryu等^[26]、Cozzolino等^[27]），本实验直接借鉴了Wu等^[12]的研究中公布的得分，对比结果见表3。预训练模型及对抗优化模型的篡改概率（即检测得分）主要计算篡改区域的平均得分。对于每个生成掩模图，计算得分大于0.5的区域的平均得分$\left\{ {{s^{(k)}}|k = 1,2} \right\}$，最后的篡改概率则为2个生成掩模图的平均值$\left( {{s^{(1)}} + {s^{(2)}}} \right)/2$。在CASIA数据集上，所提方法可以取得较好的效果，特别是准确率是各个深度学习方法中最高的，其中，对抗优化模型能够取得最高的F₁-score得分0.935 4。Christlein等^[24]、Luo等^[25]、Ryu等^[26]、Cozzolino等^[27]4个对比算法不依赖于合成数据训练集，采用的是人工设计的特征进行匹配和定位，为有约束图像拼接检测与定位任务提供了一个“基线”效果。可以看出依赖于合成数据集训练的网络（DMVN、DMAC、AttentionDM以及本研究所提方法），在CASIA这种公开的、人工篡改的图像取证数据集上，均可以取得优于这些“基线”模型的效果，这也说明通过合成数据集训练的模型在实际图像取证获取的图像上具有良好的鲁棒性。这是因为有约束图像拼接检测与定位主要挖掘的是篡改区域和篡改来源区域的视觉相似性特征，不同于其他的基于深度学习的篡改图像定位方法主要挖掘像素的统计分布不一致特征，视觉相似性特征鲁棒性相对更强，跨库效果更好。

3.3.2   MFC2018数据集

由表4可知，本研究所提方法始终具有更低的EER值，即误报率更低，且对抗优化模型在512×512输入时，可以获得更高的AUC值（0.794 6）和最低的EER值（0.205 4）。图6和图7中的“本研究所提方法”指对抗优化模型。图6提供了所提方法随着输入图像尺度不同，检测得分的变化趋势图，可以看到随着输入图像的变大，所提方法可以挖掘更加丰富的信息，AUC得分会逐渐提高，而EER则会逐渐降低。图7进行了定位效果的比较和展示，所提方法具有一定的检测和定位优势，对于面积较小的篡改区域，如第2和第3对图像中的行人和广告牌，所提方法可以给出更加准确的轮廓和边界。第4对图像中，存在很多行人的干扰，所提方法误检率相对更低，检测准确度相对更高。

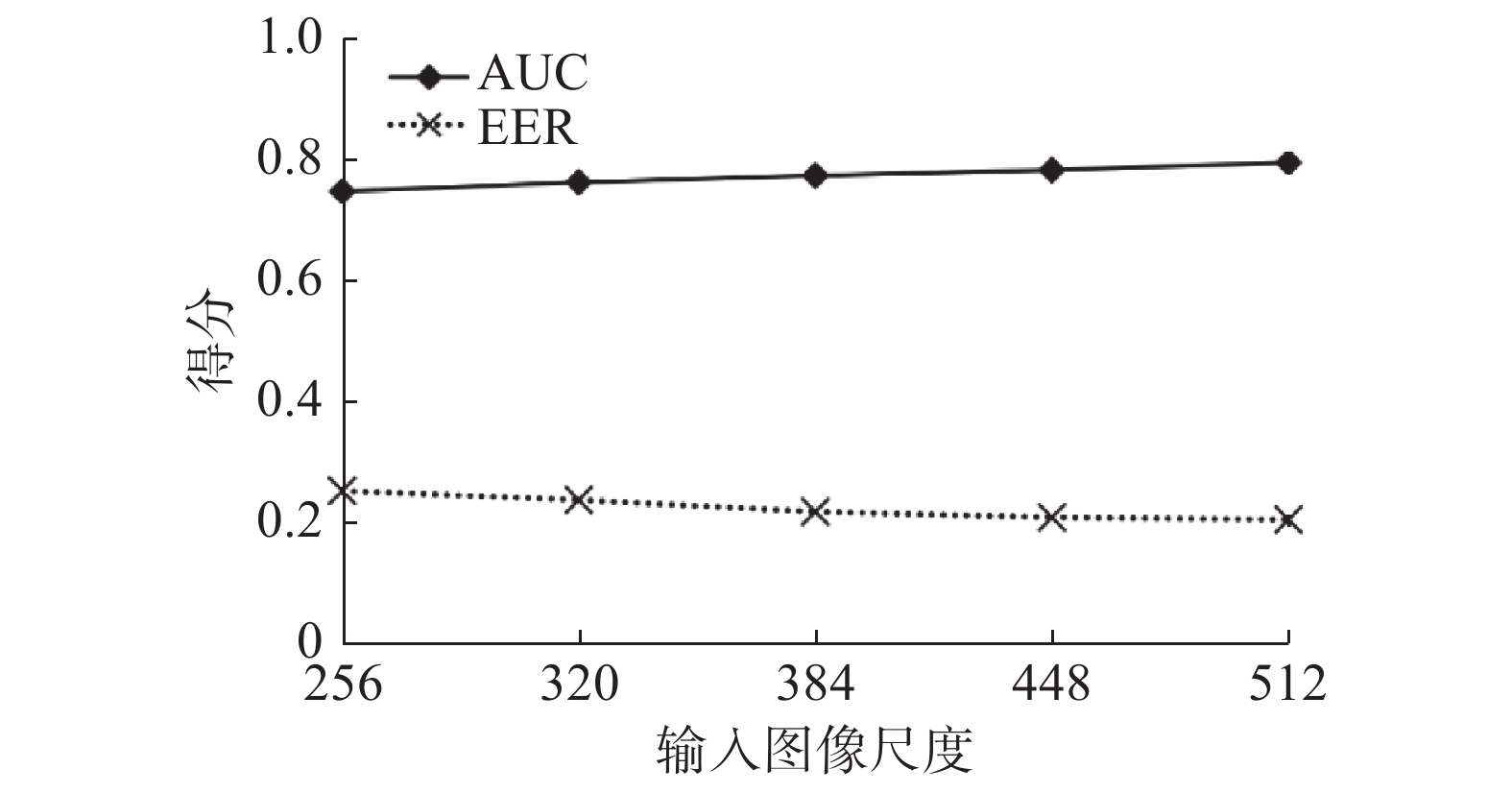

图  6  MFC2018数据集上本研究所提方法得分随图像尺度变化趋势

Fig.  6  Scores of our method with different image scales on the MFC2018 dataset

下载: 全尺寸图片

图  7  MFC2018数据集检测与定位效果图对比

Fig.  7  Visual comparisons on the MFC2018 dataset

下载: 全尺寸图片

综上所述，本研究所提方法能够取得优于DMVN、DMAC-adv、AttentionDM的效果，特别是提出了一种尺度可变的有约束图像拼接检测与定位网络，所设计的尺度可变的关联性计算模型使得该检测与定位网络能够处理任意尺寸的图像，当处理分辨率较大的图像时，不需要像DMVN、DMAC-adv、AttentionDM采用滑动窗口策略，所提方法相对滑动窗口的准确度及效率均有提升（表2）。但是如果只替换AttentionDM中的关联计算模块为尺度可变的关联性计算，模型效果会有一定下降，进一步设计解码器部分，使用空间注意力增强空洞空间金字塔池化模块和基于深度可分离卷积和残差结构的定位结果重构网络，在256×256则可以达到接近AttentionDM的效果（表1）。由表1~4可知，预训练模型尽管其在大尺寸图像（512×512）可以取得不错的效果，但是在256×256的图像上，效果仍然略差于AttentionDM。为此，本研究进一步提出了块级对抗优化机制，设计了块级对抗学习优化网络，使得对抗优化后的模型能够取得优于AttentionDM的效果。由此，证明了所提网络结构，以及块级对抗学习优化机制的有效性。

4.   结束语

本研究对有约束图像拼接检测与定位展开研究，提出一种尺度可变的有约束图像拼接检测与定位方法以及块级对抗优化机制。所提尺度可变的有约束图像拼接检测与定位网络主要进行了以下改进：利用强关联因子截断操作，设计了一种基于高效通道注意力增强的尺度可变关联计算模型，从而实现处理任意尺度大小的图像；设计空间注意力增强的空洞空间金字塔池化对关联映射的多尺度信息进行挖掘，设计基于深度可分离卷积和残差结构的定位结果重构网络。此外，为了进一步优化预训练模型，设计了一种块级对抗学习机制，使得生成的定位结果得分分布与标签值分布更加接近。在公开数据集上的大量实验证明了本研究所提方法的有效性。
