华伟平, 丘甜, 江希钿, 盖新敏, 黄烺增
HUA Weiping, QIU Tian, JIANG Xidian, GAI Xinmin, HUANG Langzeng
黄山松单木竞争分析及模型建立
Study on individual tree competition analysis and development model of the Pinus taiwanensis
森林与环境学报,2017, 37(2): 201-206.
Journal of Forest and Environment,2017, 37(2): 201-206.
http://dx.doi.org/10.13324/j.cnki.jfcf.2017.02.012

文章历史

收稿日期: 2016-08-15
修回日期: 2016-10-18
黄山松单木竞争分析及模型建立
华伟平1, 丘甜1, 江希钿2, 盖新敏3, 黄烺增3
1. 武夷学院, 福建 武夷山 354300;
2. 福建农林大学林学院, 福建 福州 350002;
3. 宁德市林业局, 福建 宁德 352100
摘要:以黄山松为研究对象,确定了378棵对象木,并利用固定半径法确定了黄山松对象木与竞争木的样圆半径为7.5 m,通过计算与距离有关的竞争强度,得到不同立地质量等级下对象木平均竞争强度。通过对10个备选方程拟合对比,选取拟合效果较好的倒数方程作为描述对象木胸径与平均竞争强度的关系,构建了与立地质量有关的竞争强度模型,即$ \overline{\text{CI}}={{f}_{a}}\left( {{I}_{1}},{{I}_{2}},{{I}_{3}},{{I}_{4}} \right)+\frac{{{f}_{a}}\left( {{I}_{1}},{{I}_{2}},{{I}_{3}},{{I}_{4}} \right)}{D}$。经拟合并检验,相关指数为0.932,平均相对误差绝对值7.4%,平均系统误差1.1%,说明拟合效果较好,可用于描述不同立地质量等级下黄山松林分竞争强度。
关键词黄山松    单木竞争    立地质量    哑变量    竞争模型
Study on individual tree competition analysis and development model of the Pinus taiwanensis
HUA Weiping1, QIU Tian1, JIANG Xidian2, GAI Xinmin3, HUANG Langzeng3
1. Wuyi University, Wuyishan, Fujian 354300, China;
2. College of Forestry, Fujian Agriculture and Forestry University, Fuzhou, Fujian 350002, China;
3. Forestry Bureau of Ningde, Ningde, Fujian 352100, China
Abstract: The paper identified 378 object trees by taking Pinus taiwanensis Hayata as the research object, used the fixed radius method to determine that the radius of circle sample of the object tree and competitive tree was 7.5 m, and got the average competitive intensity under various site quality levels by calculating the competitive intensity associated with distance. By fitting the 10 alternative equations, the competitive intensity relationship was built related to site quality which was $ \overline{\text{CI}}={{f}_{a}}\left( {{I}_{1}},{{I}_{2}},{{I}_{3}},{{I}_{4}} \right)+\frac{{{f}_{a}}\left( {{I}_{1}},{{I}_{2}},{{I}_{3}},{{I}_{4}} \right)}{D}$, and correlation index was 0.932, absolute relative error absolute value was 7.4%, average system error was 1.1%. These suggested the model was fitted better to be used to describe the competitive intensity of natural P.taiwanensis under different site quality grade.
Key words: Pinus taiwanensis Hayata     individual tree competition     site quality     dummy variable     competition model

探索林分中各林木之间的竞争规律是研究林木生长过程的基础,也是预估林分收获量、研究森林生长规律的基础[1]。通过研究单木间的竞争规律来了解森林群落演替进程及组成结构,从而为营造人工林提供理论指导[2]

前人对竞争指标模型的研究较多,如柳江等[3]利用相对直径 (或者相对断面积) 构建了与距离有关的竞争指标,而与距离有关的竞争指标还有利用外露树冠表面积、交叉角、视角进行量化[4-5]。其中,HEGYI[6]提出与距离有关的竞争指标,认为林木竞争指标与对象木和竞争木距离及对象木和竞争木大小有关系,距离越大,竞争压力越小;竞争木与对象木的胸径比值越大,竞争压力越大。

对象木是确定林木竞争指标所针对的林木,而要确定对象木主要考虑的问题是该林木的边缘效应,即对象木样地边缘越近,那么在样地外的未知性越大,从而导致计算出的竞争强度越不准确。消除边缘效应的方法有镜像和偏移法、线性膨胀法、结构生成法。黄家荣等[7]提出以样地的中心为圆心,将样地的矩形短边的0.5倍减去样地中最大冠幅林木的胸径,其值作为圆的半径,并在该半径的圆内寻找对象木。与对象木有竞争关系的林木即为竞争木,而确定竞争木的方法有固定半径法、树冠重叠法、角规计数抽样法、圆锥调查法4种常见方法。

黄山松 (Pinus taiwanensis Hayata) 为我国特有树种,干形通直且材质优良,利用价值广。长期以来,林业工作者对黄山松单木竞争的研究极少。因此,为能科学地经营管理好黄山松林分,以黄山松为研究对象,开展单木竞争关系分析及竞争模型研究,对其林分的集约、优化经营提供理论指导,为今后研究单木生长模型奠定基础。

1 样地设置

在福建武夷山、戴云山、莲台山、茫荡山、九仙山等黄山松适宜分布区,选择人为干预较少的天然林样地,利用罗盘仪和皮尺布设黄山松临时样地,在林业生产单位收集固定样地、伐区调查设计、小班一览表数据及小班地形图,布设的样地最小面积为0.060 hm2,最大面积为0.067 hm2。调查内容主要包括林分调查因子、林木空间位置、林下植被及环境因子等,其中林木空间位置是利用皮尺建立以西南点为0点的直角坐标系来确定的。共采集了253块样地,其中武夷山49块、戴云山44块、莲台山51块、茫荡山57块、九仙山52块,年龄范围为11~63 a,坡度范围为13°~31°。样地内劣势树种主要有杉木、马尾松 (Pinus massoniana Lamb.)、木荷 (Schima superba Gardn. et Champ.)、东南杜鹃 (Rhododendron dunnii Wils.)、柃木 (Eurya japonica Thunb)、石栎、小叶青冈、云山青冈、白栎 (Quercus fabri Hance)、拟赤杨、细柄阿丁枫 (Altingia gracilipes Hemsl.)、山矾 (Symplocos sumuntia Buch.-Ham. ex D. Don) 等。木荷所占劣势树种的比例最大,达到32.73%,其次是柃木,所占比例为23.64%,最少的是山矾,所占比例还不及0.5%。林下植被有里白、大萼两广黄瑞木、鸭脚茶、翅柃 (Eurya alata Kobuski)、檫木等87种,其中所占比例最多的是里白,垂穗石松、三叶木通2种植物最少,所占比例还不及0.02%。立地质量等级包括肥沃、较肥沃、中等肥沃、瘠薄4种地类 (根据小班一览表记载)。对每块样地进行了每木检尺及每木定位,胸径的起测直径为5 cm,测量的主要林分因子见表 1

表 1 样地情况 Table 1 Sample plot
立地质量等级
Site quality level
样地个数
Sample number
最大树高
Maximum tree height/m
最小树高
Minimum tree height/m
肥沃Fertile 57 24.5 2
较肥沃More fertile 78 26.0 2
中等肥沃Moderately fertile 85 25.0 1.8
瘠薄Barren 33 24.0 1.8
2 研究方法 2.1 确定竞争强度

与距离有关的竞争指标能更好地表示林木之间的竞争情况,同时参考关玉秀等[8]提出的竞争指标优劣的衡量标准:(1) 具有一定的生理和生态学依据;(2) 具有适时可测性或可估性,同时对竞争状态的变化反应灵敏;(3) 具有准确地说明生长的差异;(4) 模型中因子测量容易;(5) 计算简便。根据该衡量标准,本次选用HEGYI[6]提出的简单竞争指标作为黄山松竞争指标,同时将竞争木和对象木胸径作为模型中的胸径因子,具体见公式 (1)。

$ \text{CI}=\frac{\sum\limits_{i=1}^{n}{\left( {{D}_{j}}/{{D}_{i}} \right)}}{{{L}_{ij}}} $ (1)

式中:Di是对象木胸径;Dj是竞争木胸径;Lij是对象木i与竞争木j之间的距离;n是竞争木的株数。

2.2 确定对象木

黄家荣等[7]提出的确定对象木的方法较实际,且能抽选出较多的对象木,从而确保充足的样本。根据实际情况,样地已进行每木定位,为消除边缘效应,同时降低系统误差,并保证有较多的样本单元,本次选用该方法作为对象木选择的标准。

2.3 确定竞争木

根据样地已知每棵乔木层树种的坐标位置、树高、胸径等因子,为计算简易,选用固定半径法确定竞争木。固定半径法确定竞争木的方法是以对象木为原点,半径为r画一个圆,则圆内的林木均为该对象木的竞争木。利用固定半径法要解决的问题是半径r的确定,毛磊等[9]提出选出一定数量的对象木,以2.5 m为样圆半径,在2.5~20 m有多个样圆半径,通过计算不同样圆半径得到对象木的竞争强度,并分析随着半径的增加竞争强度的变化情况。若竞争强度增加不明显,那么说明增加竞争木株数对对象木的影响不大,从而确定半径r

3 结果与分析 3.1 对象木确定

利用已定位的样地每木数据,选用黄家荣等[7]提出的方法作为对象木选择标准,即以样地的中心为圆心,将样地的矩形短边的0.5倍减去样地中最大冠幅林木的胸径,其值作为圆的半径,并在该半径的圆内寻找对象木。通过该方法得到样地中的对象木株数总计378棵,具体见表 2

表 2 不分立地质量等级各径阶对象木情况 Table 2 Condition of different diameter step regardless of different site quality level
径阶
Diameter class/cm
株数
Tree number
百分比
Percentage/%
4~8 21 5.56
10~14 37 9.79
16~20 56 14.81
22~26 60 15.87
28~32 74 19.58
34~38 57 15.08
40~44 43 11.38
46~50 19 5.03
52~56 7 1.85
≥58 4 1.06
合计Total 378 100.00

根据立地质量肥沃、较肥沃、中等肥沃、瘠薄4个等级,得到各对象木的情况见表 3

表 3 分立地质量等级各径阶对象木情况 Table 3 Condition of different diameter step under different site quality class
径阶
Diameter class/cm
立地质量Site quality
肥沃Fertile 较肥沃More fertile 中等肥沃Moderately fertile 瘠薄Barren
株数Tree number 百分比
Percentage/%
株数Tree number 百分比
Percentage/%
株数Tree number 百分比
Percentage/%
株数Tree number 百分比
Percentage/%
4~8 5 5.21 5 5.10 4 4.40 7 7.53
10~14 9 9.38 8 8.16 7 7.69 13 13.98
16~20 10 10.42 11 11.22 15 16.48 20 21.51
22~26 16 16.67 15 15.31 14 15.38 15 16.13
28~32 21 21.88 20 20.41 19 20.88 14 15.05
34~38 13 13.54 15 15.31 17 18.68 12 12.90
40~44 11 11.46 13 13.27 10 10.99 9 9.68
46~50 6 6.25 7 7.14 3 3.30 3 3.23
52~56 3 3.13 2 2.04 2 2.20 0 0
≥58 2 2.08 2 2.04 0 0 0 0
3.2 竞争木确定

选用固定半径法确定竞争木,以黄山松对象木为原点,在2.5~20 m做8个样圆半径 (2.5 m的增量),通过计算不同样圆半径得到黄山松对象木的竞争强度,并分析随着半径增加,竞争强度增加不明显时,那么说明增加竞争木的株数对对象木影响不大,从而确定半径r

分别取立地质量肥沃、较肥沃、中等肥沃、瘠薄4个等级的样地距中间位置最近的一棵对象木,分析随着样圆半径的变化,其竞争强度的变化情况,并确定其半径r。立地质量等级分别为肥沃、较肥沃、中等肥沃、瘠薄的一块样地中距中间位置最近的对象木,随着半径的变大,其竞争强度也在增大。立地质量等级为肥沃的一块样地中距中间位置最近的对象木的胸径为7.6 cm、树高6.4 m的对象木,不同半径范围,其竞争强度变化情况见图 1。半径r为2.5 ~7.5 m时,其竞争强度增加量较大;半径r大于7.5 m后,竞争强度的增幅较稳定,7.5 m处有个明显的拐点。立地质量等级为较肥沃的样地中距中间位置最近的对象木的胸径为16.4 cm,树高11.3 m,当半径r大于7.5 m后,竞争强度的增幅较稳定,而在7.5 m前的增幅较大,同样在7.5 m出现拐点。立地质量等级为中等肥沃、瘠薄的一块样地中距中间位置最近的对象木的胸径和树高分别为14.2 cm、10.7 m和20.9 cm、13.9 m,半径r为7.5 m可作为黄山松单木竞争半径。为提高说服力和可信度,将所有对象木在半径上的竞争强度取平均值,同样,以样圆半径为横坐标、平均竞争强度为纵坐标,绘制散点图像 (图 2)。

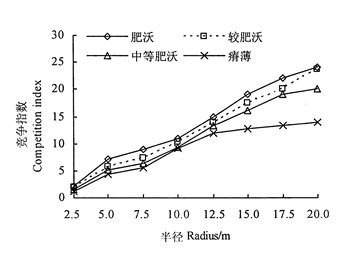

图 1 不同半径上的竞争强度 Fig. 1 Competition index on the different radius

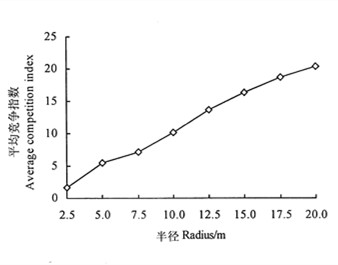

图 2 不同半径上的平均竞争强度 Fig. 2 Average competition index on the different radius

图 2可知,半径r从2.5 m到7.5 m,其平均竞争强度增加量较大;半径r大于7.5 m后,竞争强度的增幅较稳定,7.5 m处有拐点。所以7.5 m作为黄山松单木竞争半径具有实际依据,当然不同胸径的对象木其干形等因子也不同,其竞争范围可能会有变化。

3.3 竞争强度

根据确定的单木竞争半径 (7.5 m),利用HEGYI[6]竞争指标累加并平均,得到不同立地质量等级下各径阶对象木的平均竞争强度,结果见表 4。由于黄山松作为优势树种,阔叶树种、马尾松、杉木等为劣势树种,且样地的劣势树种较少,所以不区分种内、种间竞争强度。

表 4 不同立地质量等级下对象木平均竞争强度 Table 4 Average competitive intensity of objective trees under different site quality levels
径阶
Diameter class/cm
平均竞争强度Average competitive intensity
肥沃
Fertile
较肥沃
More fertile
中等肥沃
Moderately fertile
瘠薄
Barren
4~8 0.916 46 0.847 83 0.683 43 0.545 27
10~14 0.546 93 0.419 66 0.736 82 0.513 35
16~20 0.353 89 0.341 58 0.213 74 0.226 93
22~26 0.254 47 0.216 58 0.148 93 0.100 62
28~32 0.239 83 0.185 63 0.104 74 0.062 33
34~38 0.158 96 0.112 47 0.091 24 0.041 03
40~44 0.138 94 0.101 27 0.066 58 0.023 23
46~50 0.101 99 0.100 37 0.553 67 0.018 14
52~56 0.137 92 0.717 43 0.039 82 0.007 87
≥58 0.079 85 0.066 87 0.343 91 0.004 23

表 4可知,立地条件越好,黄山松对象木的竞争强度越大,随着立地质量的变差,竞争强度也变小;而从纵向来看,在同一立地质量等级下,随着胸径的增大,竞争强度减少,即对象木生长所受的临近木的竞争压迫变小。因此,可以看出竞争强度与胸径成减函数关系。

3.4 对象木胸径与竞争强度关系模型

利用线性、对数、倒数、二次、三次、复合曲线、幂函数、S形曲线、指数、Logistic曲线等方程作为备选模型,不区分立地质量等级,将所有黄山松对象木胸径及其竞争木平均竞争强度作为模型拟合数据,利用SPSS软件估计方程参数,并通过相关指数R2和残差平方和2个指标评价方程的拟合情况,以残差平方和最小、相关指数R2最大的方程作为黄山松竞争强度模型。通过计算得到各方程的拟合情况 (表 5)。

表 5 备选方程拟合效果 Table 5 Fitting result of each equation
方程
Equation
相关指数R2
Correlation index
残差平方和
Residual sum of squares
线性函数Linear function 0.582 0.635
对数函数Logarithm function 0.809 0.290
倒数函数Reciprocal function 0.903 0.193
二次函数Quadratic function 0.801 0.259
三次函数Cubic function 0.814 0.247
复合函数Compound function 0.865 1.793
幂函数Power function 0.881 0.519
S型曲线S type curve 0.878 1.225
指数函数Index function 0.835 1.783
Logistic曲线Logistic curve 0.835 1.783

通过SPSS求解,得到倒数方程的拟合效果较其它方程好,其相关指数为0.903(最高),残差平方和为0.193(最小),所以采用倒数方程作为黄山松对象木胸径与竞争木强度模型。利用未参加建模的46个竞争强度数据进行精度检验。经检验,平均相对误差绝对值8.3%,平均系统误差1.3%,满足精度要求。

由于不同立地质量条件下,黄山松生长情况不同,在生长过程中受到临近木的竞争压迫情况也不同,因此有必要将立地质量作为其中一个因素分析单木竞争强度。依据小班一览表所记载的4个立地质量类型,即肥沃 (记为I1)、较肥沃 (记为I2)、中等肥沃 (记为I3)、瘠薄 (记为I4)。将4个类型作为哑变量建立黄山松单木竞争强度模型。

以倒数方程作为其竞争强度的基础模型,见公式 (2)。

$ \overline{\text{CI}}=a+b/D $ (2)

式中:ab为与立地质量等级有关的参数;D为单木胸径;CI为平均竞争强度。

那么,参数ab与立地质量等级的关系见公式 (3)~(4)。

$ a={{f}_{a}}\left( {{I}_{1}},{{I}_{2}},{{I}_{3}},{{I}_{4}} \right)={{a}_{1}}{{I}_{1}}+{{a}_{2}}{{I}_{2}}+{{a}_{3}}{{I}_{3}}+{{a}_{4}}{{I}_{4}} $ (3)
$ b={{f}_{b}}\left( {{I}_{1}},{{I}_{2}},{{I}_{3}},{{I}_{4}} \right)={{b}_{1}}{{I}_{1}}+{{b}_{2}}{{I}_{2}}+{{b}_{3}}{{I}_{3}}+{{b}_{4}}{{I}_{4}} $ (4)

式中:a1a2a3a4b1b2b3b4为待求参数;I1I2I3I4为立地质量等级。

构建以立地质量等级I1I2I3I4为哑变量,对象木胸径 (D) 为自变量,平均竞争强度 (CI) 为因变量的黄山松单木竞争强度模型。

$ \overline{\text{CI}}={{f}_{a}}\left( {{I}_{1}},{{I}_{2}},{{I}_{3}},{{I}_{4}} \right)+\frac{{{f}_{a}}\left( {{I}_{1}},{{I}_{2}},{{I}_{3}},{{I}_{4}} \right)}{D} $ (5)

公式 (5) 哑变量的计算是将定性数据转化为定量数据,只取1或0,取值规则:若立地质量等级为I2时,I2取1,I1I3I4均为0;若立地质量等级为I3时,I3取1,I1I2I4均为0,以此类推[10]

根据哑变量的特点,在建模过程中,为提高说服力及可信度,采用建模和检验同步进行的方式[11],参数估计方法为混合蛙跳算法[12-14]。4种地类共12套数据均通过F检验,肥沃地F值分别为3.47、3.21、2.97,较肥沃地F值分别为3.52、2.97、3.79,中等肥沃地F值分别为2.75、2.66、3.21,瘠薄地F值分别为2.94、3.13、2.86。将所有样木参与建模,并利用混合蛙跳算法求解方程参数 (表 6),得到相关指数为0.932。

表 6 各参数拟合结果 Table 6 Fitting result of each parameter
参数
Parameter
数值
Numerical value
a1 -0.045 58
a2 -0.052 44
a3 -0.061 12
a4 -0.064 41
b1 6.972 18
b2 6.127 31
b3 4.911 94
b4 3.466 97

采用67个数据进行精度验证,经检验,平均相对误差绝对值7.4%,平均系统误差1.1%,说明拟合的黄山松对象木胸径与竞争强度关系模型满足精度要求,可在生产上推广应用。

4 结论与讨论

参考关玉秀等[8]提出的竞争指标优劣的衡量标准,经HEGYI[6]竞争模型计算,并通过固定半径法确定了黄山松单木竞争半径为7.5 m,据此距离得到在不同径阶下4个立地质量等级所对应的平均竞争强度,以这些数据为建模对象,经SPSS软件计算、模型拟合结果分析和精度检验,认为倒数方程可作为黄山松对象木胸径与竞争木强度模型。

结合福建省林业生产实际情况,以倒数方程为基础模型,构建了以立地质量等级为哑变量、对象木胸径为自变量的黄山松单木竞争强度模型,通过智能算法估算,得到拟合效果较好的单木竞争强度模型,经检验,本次研究建立的单木竞争强度模型可用于描述不同立地质量等级下黄山松单木竞争强度,对黄山松林分的集约、优化经营提供非常有价值理论指导,同时也为其他树种单木竞争分析、模型构建等方面的研究提供借鉴。

在本次研究中,只对黄山松单木竞争强度模型进行了探讨,而黄山松单木模型未在研究范围内,这是林分经营类研究中的重要内容,将是下一步研究的内容。

参考文献(References)
[1] 刘强, 李凤日, 董利虎. 基于树冠竞争因子的落叶松人工林单木生长模型[J]. 植物研究, 2014, 35(4): 547–553. DOI:10.7525/j.issn.1673-5102.2014.04.020
[2] 孜来比·买木提名, 杨华, 赵广亮, 等. 单木竞争指标的研究进展[J]. 西北林学院学报, 2012, 30(6): 152–158.
[3] 柳江, 洪伟, 吴承祯, 等. 天然更新檫木林竞争规律研究[J]. 江西农业大学学报, 2001, 23(2): 240–243.
[4] 闫明准. 帽儿山地区天然次生林单木生长模型的研究[D]. 哈尔滨: 东北林业大学, 2009.
[5] 覃阳平, 张怀清, 陈永富, 等. 改进的简单竞争指标在单木生长模型中的应用[J]. 东北林业大学学报, 2014, 35(12): 130–133. DOI:10.3969/j.issn.1000-5382.2014.12.029
[6] HEGYI F.A simulation model formanaging jack-pine stands[A]//FRIES J. Growth Models for Tree and StandSimulation[C]. Stockholm: Royal College of Forestry, 1974:74-90.
[7] 黄家荣, 万兆溟. 马尾松人工林与距离有关的单木模型研究[J]. 山地农业生物学报, 2000, 19(1): 10–15.
[8] 关玉秀, 张守攻. 竞争指标的分类及评价[J]. 北京林业大学学报, 1992, 14(4): 1–7.
[9] 毛磊, 杨丹青, 王冬梅, 等. 红花尔基自然保护区天然樟子松林种内种间竞争分析[J]. 植物资源与环境学报, 2008, 17(2): 9–14.
[10] 华伟平, 丘甜, 江希钿, 等. 立地质量等级为哑变量的黄山松地位级指数模型的研制[J]. 武夷学院学报, 2015, 33(3): 15–18.
[11] 华伟平, 丘甜, 盖新敏, 等. 基于交叉建模检验的黄山松二元材积模型建模技术[J]. 武夷学院学报, 2015, 33(6): 13–17.
[12] 罗元, 任爱珠. 基于蚁群算法的虚拟现实城市道路交通流模拟[J]. 计算机工程与设计, 2013, 31(2): 584–593.
[13] 池上评, 陈金章, 江传阳, 等. 基于间隔期的福建柏人工林动态生长模型及应用[J]. 福建林学院学报, 2014, 34(4): 304–308.
[14] 崔文华, 刘晓冰, 王伟, 等. 混合蛙跳算法研究综述[J]. 控制与决策, 2012, 30(4): 481–486.
