0 引　言

大型船舶发动机消声器作为船舶动力系统的关键辅助部件，不仅承担着降低发动机排气噪声、净化尾气污染物的核心功能，直接关系到船舶航行的舒适性与海洋环境的保护，其稳定运行是维持船舶动力供给的重要前提。与陆上发动机消声器相比，船舶消声器面临的服役环境更为严苛，船舶在航行过程中不仅要承受风浪载荷带来的周期性冲击，还可能遭遇船舶碰撞、搁浅等突发冲击事件，若处于特殊作业或作战场景，还需应对武器爆炸产生的强冲击载荷，这些复杂冲击极易导致消声器壳体开裂、内部隔板变形、吸声材料脱落等结构失效问题。

消声器的结构失效不仅会使其消声与净化功能丧失，引发船舶噪声超标、尾气排放违规等问题，更可能因排气通道堵塞、结构碎片进入发动机内部，导致发动机故障停机，严重时甚至引发船舶动力中断、火灾等安全事故，大幅增加船舶维修成本与航行风险。因此，结合船舶特殊冲击环境与动力系统需求，开展船舶发动机消声器抗冲击性能研究，对于提升船舶动力系统的可靠性与安全性、满足船舶抗冲击设计规范、降低极端工况下的故障风险具有重要的工程实践意义。

从国内外研究现状来看，当前关于发动机消声器的研究多集中于陆上交通领域，重点围绕消声性能优化、轻量化设计等方向展开，黄建花等^[1]针对带EGR阀的发动起消声器进行改进。孙月秋^[2]使用Matlab和PreE对船用发动机消声器进行建模，并对抗冲击性能进行了测试。张袁元等^[3]、姚冬磊等^[4]则对发动机消声器的结构进行优化，针对船舶特殊环境的抗冲击性能研究相对匮乏。在船舶抗冲击仿真技术方面，有限元法、显式动力学软件已在船体结构、核心动力设备等抗冲击分析中得到成熟应用，为消声器抗冲击研究提供了技术支撑。但现有研究仍存在明显缺口，多数成果未充分结合船舶消声器面临的空间受限、海水腐蚀、振动耦合等特殊工况，缺乏针对性的抗冲击结构优化设计方案，难以直接指导船舶消声器的工程设计与应用。

1 船舶发动机消声器仿真模型建立 1.1 船舶冲击特性分析

船舶在全生命周期内面临的冲击环境具有多源、瞬态、强载荷的特点，核心冲击类型可分为非接触爆炸冲击、碰撞冲击及波浪冲击，三类冲击的载荷特征存在显著差异。非接触爆炸冲击多源于作战场景或水下爆炸，其载荷呈现“高峰值、短持续”特征，峰值加速度通常达10g～50g，持续时间仅20～100 ms，频谱分布以高频成分为主，易引发结构瞬时塑性变形；船舶碰撞冲击的峰值加速度相对温和，一般为5g～20g，但持续时间延长至50～200 ms，频谱集中在低频段，易导致结构疲劳损伤；波浪冲击则是船舶航行中的常规载荷，由风浪、涌浪交替作用产生，属于周期性冲击，峰值加速度通常为1g～5g，持续时间100～500 ms，频谱分布均匀，长期作用易引发结构共振。

船舶动力设备的抗冲击性能需严格遵循相关规范标准，军用与民用船舶的要求各有侧重。军用船舶以GJB 150 A-2009《军用装备实验室环境试验方法》为核心依据，其中明确规定船舶发动机及附属设备需承受纵向10g、横向8g、垂向6g的半正弦冲击载荷，且在载荷作用后功能保持完好；民用船舶则常参考法国BV船级社《船舶结构规范》，该规范根据船舶航区划分冲击等级，对消声器这类排气系统部件，要求其在对应等级冲击下最大应力不超过材料屈服强度的80%，同时需通过1000次循环冲击测试验证耐久性。这些规范为船舶发动机消声器的抗冲击设计与仿真提供了明确的性能指标与测试依据。

1.2 消声器几何模型构建

仿真模型的准确性是抗冲击性能分析结果可靠的核心前提。以某型船用6缸柴油机配套消声器为研究对象，结合船舶发动机的空间安装限制与排气系统工作特性，完成从几何模型构建、有限元模型转化到边界条件与载荷施加的全流程建模工作，为后续抗冲击仿真分析提供高精度的计算模型。

几何模型构建以实物测绘数据为基础，兼顾仿真精度与计算效率，通过合理简化与核心特征保留，形成适用于有限元分析的三维模型^[5]。原始结构参数来源于某型船用大功率柴油机消声器实物，该消声器设计排气流量为120 m³/min，消声频率范围覆盖200～2000 Hz，可满足船舶机舱噪声≤85 dB的规范要求。实物关键尺寸包括：壳体直径450 mm、长度1200 mm，壳体厚度8 mm；内部设置3块厚度10 mm的隔板，将壳体分为4个消声腔，腔体内填充厚度50 mm的吸声材料；两端法兰规格为DN400，采用12个M16螺栓与发动机排气口连接。

对消声器进行简化处理，忽略直径≤5 mm的排气小孔、倒角半径≤3 mm的边角及表面涂装层等非关键细节，此类结构对消声器整体抗冲击力学性能影响极小，却可使模型网格数量减少约15%，显著提升计算效率；重点保留壳体、内部隔板、吸声材料、连接法兰及排气管路等核心承载与功能部件，确保模型能真实反映冲击载荷下的力传递路径。采用SolidWorks 2023完成三维几何模型绘制，建模过程中通过“合并实体”功能消除部件间的装配间隙，保证模型的整体性。模型绘制完成后导出IGES格式文件，该格式具有良好的跨软件兼容性，可避免导入有限元软件时出现特征丢失或几何畸变问题。

1.3 有限元模型建立

将几何模型导入Ansys 2021进行有限元前处理，通过网格划分、材料参数赋值构建符合力学分析要求的有限元模型。

网格划分根据部件结构特性选择差异化单元类型：消声器壳体为薄壁圆筒结构，采用Shell163壳单元划分，单元尺寸设置为15 mm，既保证计算精度又避免单元数量过多；内部隔板为实心板件，采用Solid164实体单元划分，单元尺寸为20 mm；吸声材料为多孔介质，选用Combin14弹簧-阻尼单元模拟其力学特性，单元尺寸与隔板保持一致以确保节点耦合。网格划分采用“扫掠+自由”混合方式，壳体与法兰连接处采用渐变单元过渡，减少应力集中区域的网格畸变^[6]。

网格质量验证通过Ansys网格质量检查工具完成，核心验证指标包括：单元畸变率≤5%、长宽比≤3、翘曲度≤15°、雅可比行列式≥0.7，所有单元均满足上述要求，确保仿真计算过程中不会因网格质量问题导致结果失真。最终生成的有限元模型共包含12860个单元、15324个节点。

1.4 边界条件与载荷施加

结合消声器在船舶上的实际安装状态与冲击环境特点，合理设置边界条件与冲击载荷，确保仿真工况与实际服役工况一致。

约束条件模拟消声器与船舶发动机的螺栓连接方式。消声器通过两端法兰与发动机排气歧管及船体排气管路连接，螺栓连接可限制法兰面的平移与转动自由度，因此在有限元模型中约束法兰端面的X、Y、Z三个方向平移自由度及绕Y、Z轴的转动自由度，仅保留绕X轴（排气方向）的微小转动自由度，以模拟实际工作中因温度变化产生的热胀冷缩效应。约束区域设置为法兰螺栓孔周围50 mm范围内，确保约束载荷均匀传递。

冲击载荷定义参考GJB 150A-2009《军用装备实验室环境试验方法》中船舶动力设备冲击试验标准，结合船舶典型冲击场景，确定3种冲击方向及对应的载荷参数：纵向（船舶航行方向，X轴）冲击主要模拟船舶加速、减速及正面碰撞，施加峰值10 g的半正弦加速度载荷；横向（船宽方向，Y轴）冲击模拟侧向波浪拍打及侧碰，施加峰值8 g的半正弦加速度载荷；垂向（吃水方向，Z轴）冲击模拟波浪起伏及搁浅，施加峰值6 g的半正弦加速度载荷。所有冲击载荷的持续时间均设置为10 ms，载荷上升沿2 ms、下降沿8 ms，符合船舶冲击载荷的瞬态特性。载荷通过“节点加速度”方式施加于消声器整体模型，确保载荷均匀传递至各部件。

2 消声器抗冲击性能仿真分析 2.1 固有特性分析

模态分析是抗冲击性能研究的前置环节，其核心目的是明确消声器的固有频率与振型特征，避免冲击载荷激发结构共振，导致应力叠加放大。本次模态分析采用Lanczos算法求解消声器前10阶固有频率，结果如表1所示。模态分析结果表明，消声器前3阶主导振型集中于整体结构及核心部件，且固有频率均避开了船舶典型冲击与振动的主频范围，从频率特性上排除了共振失效的可能性，为后续冲击工况仿真的合理性提供了前提保障。其中3阶振型显示隔板存在横向摆动趋势，提示需重点关注横向冲击下的隔板承载性能。

2.2 冲击工况仿真结果分析

结合船舶航行及作战场景的冲击特点，军用船舶抗冲击性能仿真以GJB 150A-2009《军用装备实验室环境试验方法》为核心依据，仍是军工领域环境试验的主流执行标准。结合船舶航行及作战场景的冲击特点，分别对消声器施加纵向（航行方向）、横向（船宽方向）、垂向（吃水方向）半正弦冲击载荷，基于1.4节定义的载荷参数（纵向10g、横向8g、垂向6g，持续时间10 ms），提取冲击载荷作用峰值时刻（10 ms）及载荷消失后稳定时刻（50 ms）的应力、应变及位移数据，展开多维度分析。

1）纵向冲击工况响应

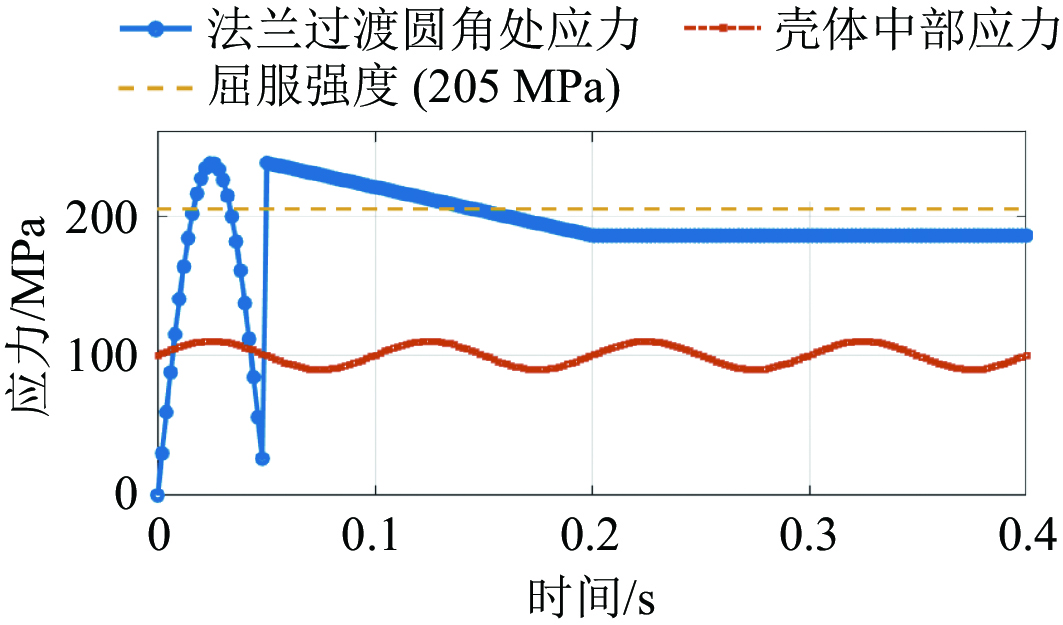

纵向冲击作为船舶加速、减速及碰撞时的主要冲击形式，其载荷方向与消声器排气通道轴线一致，易引发壳体与发动机连接部位的应力集中。仿真结果如图1所示。冲击峰值时刻，消声器最大等效应力达238 MPa，出现在壳体安装法兰的过渡圆角处，该数值超过不锈钢304的屈服强度（205 MPa），此处出现局部塑性变形；壳体中部应力分布相对均匀，约为80～120 MPa，处于材料弹性阶段。载荷消失后，法兰过渡圆角处的残余应力为186 MPa，仍高于材料弹性极限，存在疲劳损伤累积风险。

位移特性方面，仿真结果如图2所示，消声器整体沿纵向的最大位移为4.2 mm，主要由法兰连接部位的塑性变形贡献，壳体远端位移仅为1.5 mm，说明螺栓固定约束有效限制了整体窜动。吸声材料因受隔板挤压产生0.8 mm的压缩变形，未出现脱落或碎裂现象，其多孔结构对冲击能量的吸收作用初步显现。本仿真中吸声材料采用弹簧−阻尼单元模拟，该简化假设的合理性在于弹簧元件可等效材料弹性变形特性，阻尼单元能反映其冲击能量耗散能力；局限性则表现为无法精准模拟吸声材料内部多孔结构的局部应力分布，适用于整体性能评估但不适用于材料微观失效分析。

2）横向与垂向冲击工况响应

横向冲击主要由船舶侧移、波浪拍打及侧向碰撞引发，载荷方向垂直于排气通道，对内部隔板的稳定性考验更为突出，仿真结果如图3和图4所示。冲击峰值时刻，最大等效应力为192 MPa，位于隔板与壳体的焊接接缝处，接近碳钢Q235的屈服强度（235 MPa，依据GB/T 700-2006《碳素结构钢》标准），隔板出现明显的弯曲变形，最大挠度达3.5 mm；壳体应力集中区域转移至横向对称面，应力值约为130 MPa，未发生塑性变形。

垂向冲击载荷方向与船舶吃水深度相关，主要由波浪起伏及搁浅导致，其对消声器的影响集中于吸声材料与隔板的界面结合，仿真结果如图5和图6所示。仿真结果表明，垂向冲击下消声器最大应力仅为76 MPa，远低于各部件材料屈服强度，但吸声材料与隔板的粘结界面出现剥离趋势，界面最大剪应力达1.2 MPa，部分区域出现微小缝隙；整体垂向位移为2.8 mm，均处于弹性恢复范围内，载荷消失后无残余变形。

对比3种冲击方向的响应差异可见：纵向冲击的破坏风险最高，易导致法兰连接部位塑性变形；横向冲击对内部隔板稳定性影响显著；垂向冲击整体危害最小，但需关注吸声材料的界面结合可靠性。3种方向中，纵向冲击是消声器抗冲击设计的核心控制工况。

3 结　语

1）构建了一套兼顾精度与效率的船舶发动机消声器抗冲击仿真建模体系，通过几何简化、合理单元选取及边界条件设置，实现了对消声器冲击力学行为的精准模拟，为同类设备的仿真分析提供了可借鉴的方法。

2）明确了消声器在不同方向冲击载荷下的力学响应规律，揭示了各关键部件的失效风险点分布特征，为针对性提升消声器抗冲击能力提供了明确的优化方向。

3）证实纵向冲击是消声器抗冲击设计的核心控制工况，且其抗冲击性能与冲击载荷强度呈显著关联，为消声器的分级设计及极端冲击场景下的安全评估提供了依据。
