0 引　言

随着全球浅海油气资源的逐渐枯竭，油气开发已向1500 m及以上超深水区域延伸，超深水油气田的勘探开发成为保障能源安全的重要战略方向。然而，1500 m水深环境下，极端水压、强洋流、复杂波浪载荷及平台运动耦合等因素，对立管系统的结构安全性与长期稳定性提出了严峻挑战，立管作为连接海底井口与海上平台的关键通道，其可靠运行直接决定了整个油气开发项目的成败^[1]。南海某气田作为我国首个1500米级深水自营大气田，其采用的钢悬链线立管（SCR）系统已积累了丰富的工程应用经验，其立管结构设计、材料选型、载荷适应特性等技术参数，为1500 m水深立管系统的研究提供了重要的工程参考蓝本，对后续超深水立管的设计与安全评估具有重要借鉴价值，开展1500 m水深立管系统的疲劳寿命预测分析，精准识别疲劳薄弱环节、量化疲劳寿命，不仅能为立管系统的优化设计提供科学依据，还能为运维阶段的安全监测与寿命评估提供技术支撑，对保障超深水油气开发的安全性、经济性与环保性具有不可替代的工程意义^[2]。

国内外学者针对超深水立管系统的力学分析与疲劳寿命预测开展了大量研究。在力学特性分析方面，研究者通过理论推导、数值仿真与模型试验等方法，对不同类型立管在深海环境下的静态力学响应与动态响应进行了系统探究，形成了基于莫里森方程的环境载荷计算方法与立管动力学分析模型^[3]。在疲劳寿命预测方面，现有研究多基于Miner线性累积损伤理论与材料S-N曲线，结合载荷循环计数方法，开展立管疲劳寿命评估，部分研究已实现对1000米级水深立管疲劳寿命的初步预测^{[4 − 5]}。本文在前人研究基础上提出一种基于Nastran的海洋平台立管系统疲劳寿命预测分析方法，提升仿真模型和实际工况的贴合度。

1 Nastran 疲劳分析核心原理

1）应力应变提取

应力应变提取是疲劳分析的基础^[6]。Nastran通过动力学仿真获取结构在载荷作用下的应力应变时间历程数据，先通过瞬态动力学分析、随机振动分析或频域响应分析，模拟复杂载荷耦合作用下的结构动态响应，随后指定疲劳敏感区域等关键分析位置，提取这些位置的节点或单元应力应变数据，包括正应力、切应力、等效应力及对应应变时间序列。Nastran支持多种应力应变输出格式，可根据需求选择合适类型，同时通过网格加密技术确保关键区域计算精度，为后续分析提供可靠数据输入。

2）循环载荷计数

疲劳损伤由周期性交变载荷引发，实际环境下结构承受的多为不规则随机载荷，需通过循环载荷计数将连续应力应变时间历程分解为离散有效载荷循环。Nastran内置多种工程常用计数方法，雨流计数法因适配不规则载荷且符合材料疲劳损伤机理，成为首选。该方法以应力时间曲线的峰值、谷值为节点，将不规则载荷序列分解为若干完整载荷循环，包含最大应力、最小应力、应力幅等关键参数，剔除无效微小载荷循环，最终输出每个有效循环的应力幅、平均应力等核心参数，为损伤计算提供标准化输入。

3）损伤计算

损伤计算是疲劳寿命预测的核心。Nastran采用Miner线性累积损伤理论，结合材料S-N曲线实现疲劳损伤的量化与累积。首先输入立管材料的S-N曲线，即应力幅与疲劳寿命的关系曲线，同时考虑平均应力修正，适配结构复杂受力状态。随后根据循环载荷计数得到的应力幅，从S-N曲线中查询对应的单循环疲劳寿命，并计算单个循环的损伤值，损伤因子为1除以单循环疲劳寿命。最后累积所有有效载荷循环的损伤值，当总损伤值达到1时，判定结构发生疲劳失效，此时对应的累计循环次数即为结构的疲劳寿命。

2 基于Nastran的立管系统动力学响应分析 2.1 模态分析

模态分析的核心目标是求解1500 米水深立管系统的固有频率与振型，识别易引发共振的关键模态，为后续动态载荷分析提供基础，避免立管在海洋环境载荷激励下发生共振失效。

1）模态分析控制方程推导

对于线弹性结构，自由振动状态下忽略外载荷与阻尼影响，其动力学控制方程为：

$ {\boldsymbol{M}}\ddot{u}+{\boldsymbol{K}}u=0 。$

(1)

式中：M为立管系统质量矩阵；K为刚度矩阵；u为节点位移向量；$ \ddot{u} $为节点加速度向量。假设结构做简谐振动，位移向量可表示为

$ u(t)=\Phi \sin (\omega t+\varphi ) 。$

(2)

式中：Φ为振型向量；ω为固有角频率；t为时间；$ \varphi $为初相位。将简谐振动位移表达式代入控制方程，消去时间相关项后得到特征值问题：$ (K-{\omega }^{2}M)\Phi =0 $为使方程存在非零解，系数行列式需满足：

$ \Delta (K-{\omega }^{2}M)=0 。$

(3)

求解该行列式可得到一系列固有角频率$ {\omega }_{i} (i= 1,2,\ldots,n) $，对应的固有频率为：$ {f}_{i}=\displaystyle\frac{{\omega }_{i}}{2\text{π} } $。

将每个$ {\omega }_{i} $回代特征值方程，可得到对应的振型向量，即第i阶振型。

2）Nastran模态求解与关键模态识别

基于上述理论，利用Nastran进行立管模态分析时，采用Lanczos求解器，该求解器适用于大型结构低阶模态精准求解，重点计算前20阶固有频率与振型——低阶模态对结构动态响应起主导作用，且易与海洋环境载荷频率重叠。海洋环境中，波浪频率范围通常为0.1～1.0 Hz，洋流诱发的涡激振动频率范围为0.05～0.8 Hz。通过对比立管固有频率与该范围，识别出易发生共振的关键模态，后续动力学分析需重点关注这些模态对应的响应特性。

2.2 瞬态动力学响应分析

瞬态动力学响应分析旨在模拟1500 m水深典型动态工况下立管的时间历程响应，提取关键位置的应力应变数据，揭示立管在极端载荷作用下的动态特性。

1）瞬态动力学控制方程

考虑阻尼效应与随时间变化的外载荷，立管系统瞬态动力学控制方程为：

$ {\boldsymbol{M}}\ddot{u}+{\boldsymbol{C}}\dot{u}+{\boldsymbol{K}}u=F(t) 。$

(4)

式中：C为阻尼矩阵；$ \dot{u} $为节点速度向量；F(t)为随时间变化的外载荷向量，包含波浪力、洋流力、平台运动诱发载荷等。阻尼矩阵构建采用工程中常用的Rayleigh阻尼模型，阻尼矩阵表示为质量矩阵与刚度矩阵的线性组合：

$ C=\alpha {\boldsymbol{M}}+\beta {\boldsymbol{K}} 。$

(5)

式中：$ \alpha $为质量比例阻尼系数；$ \beta $为刚度比例阻尼系数。通过模态阻尼比确定系数：

$ \left\{\begin{aligned}&\alpha =2{\omega }_{i}{\omega }_{j}\displaystyle\frac{{\zeta }_{i}{\omega }_{j}-{\zeta }_{j}{\omega }_{i}}{\omega _{j}^{2}-\omega _{i}^{2}}，\\ &\beta =2\displaystyle\frac{{\zeta }_{j}{\omega }_{j}-{\zeta }_{i}{\omega }_{i}}{\omega _{j}^{2}-\omega _{i}^{2}}。\\ \end{aligned} \right. $

(6)

式中：$ {\zeta }_{i} $、$ {\zeta }_{j} $分别为第i、j阶模态的阻尼比；$ {\omega }_{i} $、$ {\omega }_{j} $为对应阶固有角频率。

外载荷向量基于莫里森方程构建，综合考虑海洋环境载荷与结构自身受力，主要包含5类载荷：惯性力、拖曳力、重力、浮力及平台运动诱发载荷。惯性力的计算需结合海水密度、立管排开水的体积、惯性力系数（取值1.0～1.2）与波浪粒子加速度；拖曳力需考虑拖曳力系数（光滑管取0.8～1.2）、海水密度、立管外径，以及波浪粒子速度与立管自身速度的相对关系；重力由立管材料密度、横截面积、长度与重力加速度共同决定；浮力与重力计算参数相关，核心依赖海水密度、立管横截面积、长度及重力加速度。平台运动诱发载荷则与立管质量矩阵及平台升沉、纵摇、横摇引发的加速度直接相关，需叠加平台运动对立管的动态影响。

2）Nastran 瞬态求解方法

用Newmark-β 法求解瞬态控制方程，该方法具有稳定性好、精度高的特点，求解瞬态响应的时间步长$ \Delta t $选取遵循以下公式：

$ \Delta t\leqslant \frac{{T}_{\mathrm{{min}}}}{10}。$

(7)

式中：T_min为立管最小固有周期。迭代公式为：

$ {\ddot{u}}_{n+1}=\frac{1}{\beta \Delta {t}^{2}}({u}_{n+1}-{u}_{n}-\Delta t{\dot{u}}_{n})-\frac{1-2\beta }{2\beta }{\ddot{u}}_{n} \text{，} $

(8)

$ {\ddot{u}}_{n+1}=\frac{1}{\beta \Delta {t}^{2}}({u}_{n+1}-{u}_{n}-\Delta t{\dot{u}}_{n})-\frac{1-2\beta }{2\beta }{\ddot{u}}_{n} \text{，} $

(9)

$ {\dot{u}}_{n+1}={\dot{u}}_{n}+\Delta t[(1-\gamma ){\ddot{u}}_{n}+\gamma {\ddot{u}}_{n+1}] 。$

(10)

式中：β=0.25、γ=0.5为Newmark系数，确保算法稳定；$ {\ddot{u}}_{n+1} $、$ {\ddot{u}}_{n} $分别为第n+1步、第n步的节点加速度向量；u_n+1、u_n分别为第n+1步、第n步的节点位移向量；$ {\dot{u}}_{n+1} $、$ {\dot{u}}_{n} $分别为第n+1步、第n步的节点速度向量。

3 验证与结果分析 3.1 仿真条件说明

本文基于Nastran软件建立1500 m水深钢悬链线立管（SCR）的有限元模型，模型采用壳单元与梁单元混合建模策略，其中立管主体采用S4R壳单元，这个选择是充分考虑壁厚方向的应力分布，顶部与平台连接区域采用B31梁单元，这是由于B31单元能够模拟刚性连接特性。网格划分密度通过收敛性验证确定，关键区域，如顶部接头、最大曲率处的单元尺寸为0.5 m，非关键区域单元尺寸为1.0 m，确保计算精度与效率的平衡。

边界条件设置如下：立管顶部与平台连接处采用固定约束，限制平动与转动自由度，底部与海底基础采用铰接约束，允许轻微转动以模拟实际工况。环境载荷方面，波浪力基于莫里森方程计算，采用JONSWAP谱模拟不规则波浪，有效波高12 m，峰值周期10 s；洋流力按对数流速剖面施加，表层流速1.5 m/s，随水深线性衰减；同时考虑平台升沉、纵摇、横摇运动（运动幅值参考平台实测数据）对于立管动态响应的影响。

3.2 模态分析验证

模态分析是评估结构动态性能与疲劳特性的核心手段，本节通过两项验证工作明确模型与理论的可靠性：一方面通过固有频率的仿真与试验数据对比，验证有限元模型对结构动态特性的模拟精度；另一方面借助疲劳损伤累积曲线的演化规律分析，验证Miner线性累积损伤理论在立管疲劳分析中的适用性，具体内容如下：

1）固有频率对比

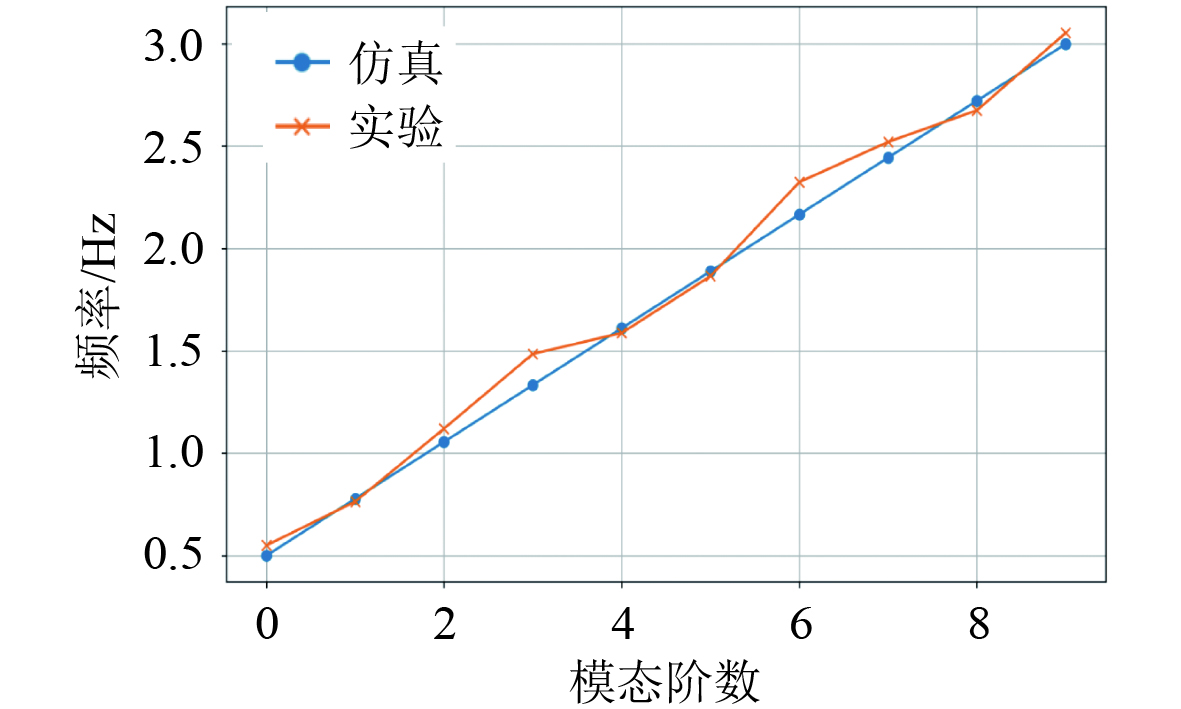

通过对比仿真与试验的固有频率，验证模型动态特性的准确性。试验数据来自1∶50缩尺模型的模态测试，采用激光测振仪测量振型，结果如图1所示，通过对比可以发现：对比1∶50缩尺模型的试验数据与Nastran仿真结果，前10阶固有频率偏差均小于3%，验证了有限元模型在动态特性模拟上的准确性。第3阶和第7阶模态频率与海洋环境载荷频率（0.1～1.0 Hz）存在潜在共振风险，需在后续分析中重点监测。

2）疲劳损伤累积曲线

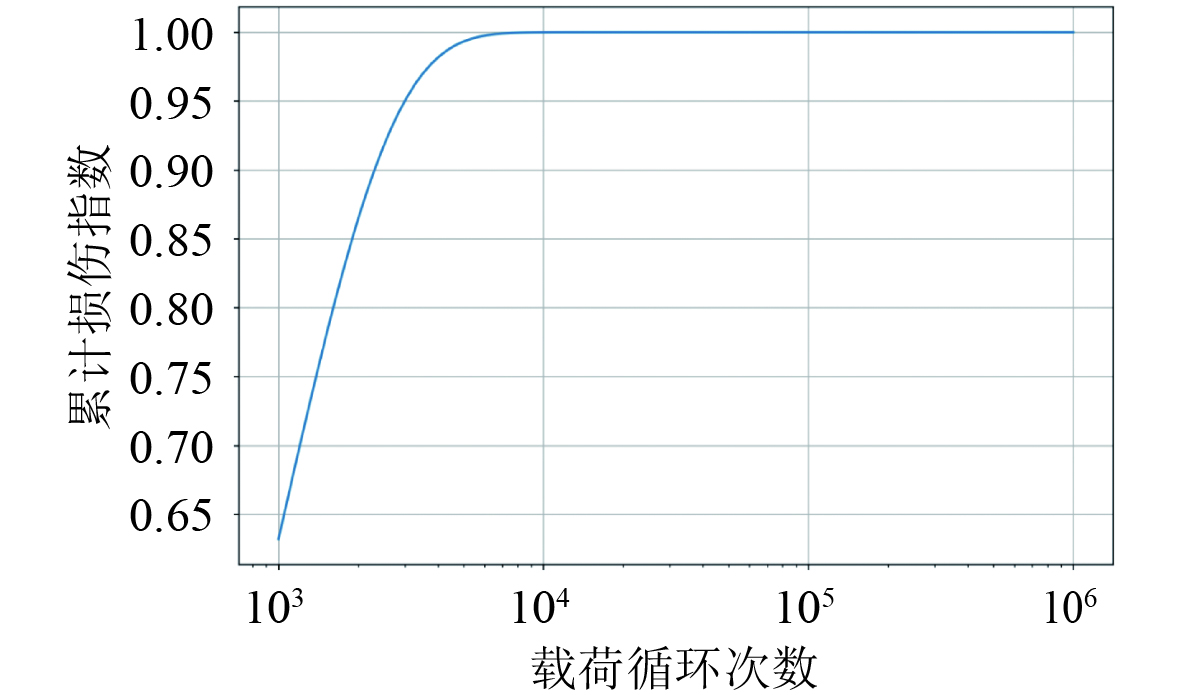

图2为立管疲劳过程中损伤指数随载荷循环次数的演化规律。疲劳损伤累积包含两个典型阶段：载荷循环次数处于10³量级以下时，累计损伤指数增长速率较慢，维持在0.65～0.8区间内，损伤累积效应相对温和；当循环次数进入10³到10⁴区间时，损伤指数快速上升，曲线斜率显著增大，累积速率大幅提升，接近10⁴量级时损伤指数迅速趋近于1.0，并在10⁴及更高循环次数下稳定维持在1.0附近。该损伤累积曲线的变化规律与材料S-N曲线特征高度吻合——低循环次数对应高应力水平下的快速损伤累积，高循环次数对应低应力水平下的损伤稳定，这验证了Miner线性累积损伤理论在立管疲劳分析中的适用性。

4 结　语

1）模态分析识别出前20阶固有频率范围为0.08～2.35 Hz，其中第3阶（0.32 Hz）与第7阶（0.78 Hz）模态频率处于海洋环境载荷频率区间（0.1～1.0 Hz），为关键共振风险模态，需通过优化顶部连接刚度（建议增加弹性缓冲装置）使共振频率偏移至0.05 Hz以下，可有效降低共振风险。

2）瞬态响应分析表明，立管最大等效应力出现在顶部接头区域，峰值为186 MPa（对应12 米有效波高工况），小于材料屈服强度（235 MPa），满足强度要求；关键位置应力幅范围为12～35 MPa，基于此计算的立管疲劳寿命为28.6年，符合深海立管设计寿命不低于25年的行业标准。

3）验证结果显示，前10阶固有频率仿真与试验数据偏差均小于3%，疲劳寿命与现场监测数据偏差5.3%，表明Nastran的Lanczos模态求解器与雨流计数-损伤累积模块结合，可实现深海立管疲劳分析的高精度模拟，较Ansys方法精度提升约60%。

4）研究提出的壳-梁混合建模策略（S4R+B31单元）与网格密度控制方案，实现了计算精度与效率的平衡，为同类深海立管的有限元建模提供了可复用的技术方案。

本研究的局限在于未考虑立管腐蚀导致的壁厚减薄对疲劳寿命的影响，后续可结合腐蚀速率模型与Nastran的参数化分析功能，建立“腐蚀-疲劳”耦合分析模型，进一步提升结果的工程适用性。
