地球物理学报  2018, Vol. 61 Issue (11): 4613-4624   PDF
基于频变AVO反演的页岩储层含气性地震识别技术
逄硕1, 刘财1, 郭智奇1, 刘喜武2,3,4, 刘宇巍2,3,4
1. 吉林大学地球探测科学与技术学院, 长春 130026;
2. 页岩油气富集机理与有效开发国家重点实验室, 北京 100083;
3. 中国石化页岩油气勘探开发重点实验室, 北京 100083;
4. 中国石化石油勘探开发研究院, 北京 100083
摘要:结合地震岩石物理技术,研究了叠前频变AVO反演在四川盆地龙马溪组页岩储层含气性识别中的应用.首先,应用Backus平均理论将测井数据粗化为地震尺度储层模型,应用传播矩阵理论进行高精度地震正演及井震标定,分析页岩气储层地震响应特征.其次,基于岩心观测结果,应用Chapman多尺度裂缝理论设计页岩气储层理论模型,研究储层衰减、频散以及对应的地震反射特征.应用该理论模型测试频变AVO反演方法,计算结果表明:对于研究区地层结构和地震数据,区分流体类型的优势频率不是地震子波的主频,还受层间调谐干涉等储层结构因素控制,也进一步说明理论模型测试和标定的重要性.最后,将频变AVO反演技术应用到四川盆地龙马溪组页岩地层,计算得到的频散属性为页岩气储层含气性识别提供依据.
关键词: 频变AVO      页岩      含气性识别      岩石物理      频散属性
Gas identification of shale reservoirs based on frequency-dependent AVO inversion of seismic data
PANG Shuo1, LIU Cai1, GUO ZhiQi1, LIU XiWu2,3,4, LIU YuWei2,3,4
1. Geo-Exploration Science and Technology Institute, Jilin University, Changchun 130026, China;
2. State Key Laboratory of Shale Oil and Gas Enrichment Mechanism and Effective Development, Beijing 100083, China;
3. SinoPEC Key Laboratory of Shale Oil/Gas Exploration and Production Technology, Beijing 100083, China;
4. SinoPEC Petroleum Exploration and Production Research Institute, Beijing 100083, China
Abstract: Combining with seismic rock physics, we study the application of pre-stack frequency-dependent AVO inversion to gas identification of shale in the Longmaxi Formation, Sichuan Basin. First, we upscale the well data to seismic scale to obtain a reservoir model based on Backus average theory, and then conduct seismic modeling using the propagator matrix method followed by seismic-well tie for the analysis of seismic signatures from the shale gas reservoir. Then, based on core observations, we use the multi-scale fracture theory to design a theoretical model of shale gas reservoirs. Also, we calculate velocity dispersion and attenuation and the corresponding seismic reflections for the model. Afterwards, the frequency-dependent AVO inversion method is tested using the theoretical model. Calculation results show that for the target gas reservoir with a specific stratigraphic structure, the optimum frequency for fluid identification is not necessarily consistent with the dominant frequency of incidence seismic wavelets. The optimum frequency is influenced by tuning, interference and propagation effects. It illustrates the importance of the study on the theoretical model. Finally, we apply the frequency-dependent AVO inversion to the shale in the Longmaxi Formation of Sichuan Basin. The calculated dispersion attributes provide evidence for gas identification in shale reservoirs.
Keywords: Frequency-dependent AVO    Shale    Gas identification    Rock physics    Dispersion attributes
0 引言

页岩气储层具有自生自储、无气水界面、低孔低渗等特征(徐秋枫等,2016).储层中页岩的岩石成分复杂,储集空间多样,其中裂缝和孔隙发育程度及其中所含流体类型是影响页岩气产能的重要因素(丁文龙等,2012).因此,储层流体识别对于页岩气勘探开发中的储层精细描述具有重要意义.当低孔低渗情况下,页岩储层含不同流体时的地震反射振幅对储层含流体类型的变化不敏感,此时以振幅信息为主的常规AVO方法的应用受到一定限制(胡玮等,2014).因此,需要充分考虑反射波形振幅、相位等信息,才能在现有技术条件下,最大限度提高页岩储层含气性的预测能力.

在地震反射波形描述方面,时频属性是对地震反射振幅和相位信息的一种有效刻画方式.随着时频分析和谱分解技术的深入研究和广泛应用,Castagna等(2003)通过谱分解方法,直接利用“低频阴影”进行储层烃类检测.在频散与衰减机制方面,Chapman等(2003)基于挤压喷流效应提出了描述多尺度裂缝型介质全频带频散与衰减的模型.Brown(2009)证明了盐水饱和岩石的纵波速度频散很小,而岩石含油气时纵波速度频散呈现异常高值.以上研究为频变AVO反演提供了技术方法与理论依据.

在此基础上开发的频变AVO反演技术,通过定量表征纵波的速度频散程度、构建流体识别因子,能够进行储层流体识别.Wilson等(2010)结合Chapman多尺度裂缝介质理论与Smith-Gidlow近似,以不同频率的振幅谱替换AVO近似公式中的反射系数,以频谱分解得到的振幅谱扩展了AVO近似公式.之后通过在频率域内进行泰勒级数展开,定量的描述地震波频散的程度.吴小羊(2010)进一步扩展了这一理论的研究,用改进的Wigner-ville分布进行频谱分析,使该方法在理论模型和实际地震资料的处理中均能得到较高的时频分辨率. Zhang等(2011)提出了基于Shuey近似的频变AVO反演方法,以反演得到的与频散程度相关的参数定义频散属性(Dispersion-dependent attributes),应用于流体检测.程冰洁等(2012)研究了截距、梯度、碳氢检测因子、流体检测因子、纵横波阻抗等频散属性参数,并应用到碎屑岩储层的含气性识别中.Sun等(2012)通过实验验证了利用纵波频散程度进行烃类检测的有效性,并通过频变AVO反演进行碳酸盐岩储层的含油气识别.赵万金和杨午阳(2014)Wilson(2010)提出的方法应用于苏里格气田,验证了文中方法的有效性及适用性.胡玮等(2014)将反演谱分解方法与频变AVO反演结合,应用到致密砂岩薄储层的含气性预测.然而,上述方法主要针对砂泥岩储层、致密储层和碳酸盐岩储层,而针对页岩储层的频变AVO反演研究相对较少.

本文基于页岩地震岩石物理及叠前反演理论,建立针对页岩储层的叠前频变AVO反演方法和技术流程.首先,根据实际测井数据,利用Chapman等效介质理论建立页岩储层理论模型,正演模拟及分析储层含气和含水的地震响应特征;之后,基于理论模型测试和标定频变AVO反演方法,分析利用流体因子识别不同类型流体对应的优势频率;最后,将该方法应用到四川盆地龙马溪组页岩气储层叠前地震数据,为储层含气性识别提供技术与方法.

1 研究区概况

图 1所示为龙马溪组页岩储层测井曲线,页岩气目标储层位于深度约2326 m以下,厚度约38 m,目标层具有较高的测井伽马射线值以及较低的纵、横波速度;随着深度的增加,地层密度从约2.6 g·cm-3降低至约2.4 g·cm-3;孔隙度较低,数值在0.05左右.图 2所示为过A井的叠后地震剖面,图中标出A井的位置.

图 1 研究区A井测井曲线 (a)伽马射线;(b)纵波速度;(c)横波速度;(d)密度;(e)孔隙度;(f)矿物组分. Fig. 1 Log data of well A in the study area (a) Gamma ray; (b) P-wave velocity; (c) S-wave velocity; (d) Density; (e) Porosity; (f) Mineral composition.
图 2 过A井的叠后地震剖面 Fig. 2 Post-stack seismic section across well A
2 高精度地震正演及井震标定

首先基于传播矩阵理论,计算龙马溪组页岩地层高精度叠前合成地震记录,分析页岩气目标储层的地震响应特征.该方法与常规基于Zeoppritz方程与褶积的方法相比,不仅考虑界面两侧的波阻抗差异,还充分考虑了地层结构等因素的反射波动力学特征(Kennet, 1983; Rokhlin and Wang, 1992; Ursin and Stovas, 2002; Liu and Schmitt, 2003; 郭智奇,2008郭智奇等, 2009, 2016; 刘财等, 2017).

对于P波入射,地层的反射、透射系数向量r =[RPP, RPS, TPP, TPS]的计算公式为

(1)

其中,矩阵A1A2分别是与上、下层介质物性参数有关的传播矩阵,Bα(α=1, …, N)为具有N层结构的中间层的传播矩阵;iP为P波入射向量,与入射介质物性参数有关;同时上述矩阵和向量都是入射波频率、波慢度等的函数.

图 3为研究区A井的井震标定结果,根据井旁地震数据处理提供的子波信息,所用震源为主频35 Hz的雷克子波.图 3a中黑色曲线为纵波速度测井曲线,红色曲线为通过Backus平均理论(Backus, 1962)对测井数据进行尺度粗化获得的纵波速度,尺度单元设为1 m.图 3b为传播矩阵理论计算得到的地震AVO响应.对比图 3a图 3b,地层速度(阻抗)的极性变化与地震反射波峰、波谷一致,目标地层(灰色阴影显示)对应从波谷到波峰的一段强地震反射波形.

图 3 A井井震标定结果 (a)纵波速度;(b)合成地震AVO记录;(c) PP波频变反射系数;(d) PP波反射频谱. Fig. 3 Seismic-well tie for well A (a) P-wave velocity; (b) Synthetic seismic AVO seismogram; (c) Frequency-dependent AVO of PP-wave; (d) Spectrum of PP-wave.

图 3c为传播矩阵理论计算的PP波频变反射系数.图 3d为合成PP波反射的频谱,即图 3c的频变PP波反射系数与地震子波频谱的乘积.图 3b中地震AVO响应由对图 3d的PP波反射频谱进行反傅里叶变换得到.

井震标定结果有助于深刻理解页岩气储层地震响应特征,并为地震反演模型的设计提供依据.

3 页岩气储层地震岩石物理模型

图 4a所示,岩心观测显示页岩气储层中观尺度(即远大于孔隙尺寸,远小于弹性波波长)层理缝较发育,地震波在流体填充的裂缝中传播时会发生能量衰减与速度频散.本文结合Chapman多尺度裂缝介质岩石物理设计理论模型,研究裂缝型页岩的衰减和频散、以及对应的地震响应特征,并应用理论模型测试和标定频变AVO反演方法.

图 4 页岩储层理论模型 (a)页岩储层SEM图像;(b)目标储层反射模型;(c) Chapman裂缝型介质模型. Fig. 4 Diagrams of theoretical model for the shale reservoir (a) SEM image; (b) Reflection model of target shale; (c) Schematic of Chapman model.
3.1 理论模型

根据图 3中的井震标定结果,针对页岩气目标储层设计模型如图 4b所示.其中,假设模型上覆、下伏层为各向同性.根据测井曲线及岩心分析,上层介质弹性参数设为:纵波速度Vp=4250 m·s-1,横波速度Vs=2360 m·s-1,密度ρ=2640 kg·m-3;下层介质的弹性参数为:纵波速度Vp=5849 m·s-1,横波速度Vs=3128 m·s-1,密度ρ=2721 kg·m-3;中间页岩气目标层参数设为:纵波速度Vp=4117 m·s-1,横波速度Vs=2300 m·s-1,密度ρ=2455 kg·m-3,孔隙度ϕ=0.05,裂缝密度εf=0.1,裂缝尺寸Lf=0.5 m,厚度h=38 m.

3.2 岩石物理模型

图 4c所示为基于图 4a的岩石物理模型示意图,地震波速度频散和能量衰减由Chapman(2003)Chapman等(2003)基于裂缝性孔隙介质的喷射流动机制提出多尺度裂缝介质理论描述.该理论认为描述裂缝介质的弹性张量为复数并且与频率有关,表达式为

(2)

其中,Cijkl0为由拉梅常数λμ表示的各向同性背景的弹性张量;Cijkl1Cijkl2分别是孔隙和裂缝引起的扰动量;ϕPεf分别表示介质的孔隙度和裂缝密度.由于拉梅常数λμ无法从测得的纵、横波速度中直接获得,在计算有效刚度张量时,引入新的拉梅系数ΛM,使得测得的各向同性速度可以由ΛM在某一频率f0下经过孔隙校正得到.公式为

(3)

这里,λo=ρ(Vpo)2-2μoμo=ρ(Vso)2.由此,公式(2)可以写为

(4)

Chapman模型中,流体的流动发生在两个尺度:颗粒尺度τm和裂缝尺度τf.其中,颗粒尺度的流动与喷射流动频率有关,而裂缝之间的流体交换与低特征频率有关,依赖于裂缝密度等参数.两个时间尺度参数的公式为

(5)

(6)

其中,af是裂缝半径,ζ是颗粒尺度.cv是单个裂缝的体积,c1是裂缝与孔隙之间的连接数目.σcμr[2(1-ν)]是临界应力,Kc=σc/kfr是裂缝的纵横比,ν是泊松比,kf是流体体积模量.流体压力弛豫时间τf导致地震频段内的速度频散和衰减,使得裂缝引起的地震各向异性具有频率相关性.由于裂缝的水平向定向分布,Chapman模型计算结果为VTI(Transversely isotropy with a vertical symmetry axis)各向异性.实际应用中,由于只有纵波地震数据,所以以下分析过程中我们只讨论垂直方向纵波速度的频散和衰减.

多尺度裂缝介质垂直方向的纵波速度VP和衰减因子1/Q可由Chapman模型的等效弹性刚度张量C33和饱和岩石的密度ρ计算,公式为

(7)

(8)

其中,Re和Im分别表示取复数的实部和虚部.

图 5为基于Chapman模型计算得到的页岩气储层纵波速度、纵波衰减系数随频率的变化曲线,图中比较了页岩含水、和含气饱和两种情况.图 5a所示为在0~1000 Hz频带范围内的速度频散曲线,其中纵波速度频散发生在地震频带内(0~100 Hz),并且高频极限的速度高于低频极限情况.同时,与含水情况相比,含气时页岩的纵波速度明显降低,并且频散程度更为明显.图 5b所示为对应的衰减因子,在地震频带内含气饱和岩石的衰减因子明显高于含水饱和岩石,而且衰减峰值与频散对应的特征频率一致.

图 5 根据Chapman模型计算的频变参数 (a)纵波速度频散曲线;(b)衰减因子随频率的变化. Fig. 5 Calculated frequency-dependent parameters from Chapman model (a) P-wave velocity dispersion curves; (b) Variations of attenuation factor versus frequency.
4 频变AVO反演理论及应用

首先给出频变AVO反演理论及流程,应用理论模型测试与标定反演算法和流体识别参数,之后应用于龙马溪页岩气储层含气性预测.其中,频变AVO反演理论见附录.

4.1 频变AVO反演流程

频变AVO反演技术流程包括:

(1) 动校正、静校正、共中心点道集抽取、球面扩散补偿、根据速度模型计算入射角,得到叠前角道集数据.

(2) 对叠前角道集数据采用连续小波变换进行频谱分解,获得不同频率下的振幅谱S.

(3) 由于时频谱S(t, θ, f)中除了包含反射系数的频谱信息,还包含子波频谱的叠印效应,因此根据子波频谱设计权函数w对不同频率下的振幅谱进行谱均衡,公式为

(9)

一般根据参考频率f=fref(通常取地震主频)构造权函数,公式为

(10)

其中,max(Af=ref(θ))为在参考频率下入射角为θ时振幅谱的最大值,max(Af(θ))是在分解频率f下入射角为θ时的振幅谱的最大值.

(4) 附录中公式(A2)可以写成矩阵形式为

(11)

对于每一个时间采样点t,频率f对应的AVO属性PG可以通过最小二乘法求解公式(11)得到,进一步计算可得如附录中公式(A3)—(A5)所示的属性流体属性参数HC、ΔFσ.

(5) 附录中公式(A9)可以写成矩阵形式为

(12)

可以通过最小二乘反演求解该超定方程组,得到每一个时间采样点t处的DPDG.

本文应用连续小波变换Continuous Wavelet Transform, CWT)进行频变AVO反演中的时频分析计算.对于地震数据s(t),其小波变换可表示为

(13)

其中,a为缩放因子,对应于频率信息;b为平移因子,对应于时空信息.公式(13)的结果从时间-尺度域变换为时间-频率域即可得到对应地震数据的时频谱.

4.2 频变AVO反演理论模型分析

对于图 4的理论模型,图 6所示为页岩储层含气饱和时对应的地震AVO正演记录、时频谱及反演结果.其中,图 6a中的地震正演模拟由反射率算法(Booth and Grampin, 1983; Fryer and Neil, 1984; Fryer and Frazer, 1987)计算,根据数据处理提取的地震子波,将入射子波设为主频35 Hz的雷克子波.灰色阴影部分对应目标层的反射波形.图 6b为入射角10°的地震道对应的时频谱.图 6cde分别为反演得的碳氢检测因子HC、流体检测因子ΔF、拟泊松比σ在几个选定频率下的变化规律.

图 6 含气饱和页岩储层理论模型的地震AVO响应、时频谱及反演结果 (a)地震AVO响应合成记录;(b)入射角10°对应地震道的时频谱;(c)碳氢检测因子HC;(d)流体检测因子ΔF;(e)拟泊松比σ. Fig. 6 Seismic AVO responses, time-frequency spectra and inversion results of the theoretical model for gas-saturated shale (a) Seismic AVO response; (b) Time-frequency spectrum of seismic trace for incidence angle 10 degree; (c) Hydrocarbon detection factor HC; (d) Fluid detection factor ΔF; (e) Pseudo-Poisson ratio σ.

图 6相对,图 7所示为页岩储层含水饱和时的计算结果.对比图 6图 7,可以发现在不同流体饱和的情况下,储层地震反射波形的振幅和相位、以及时频谱等特征变化明显.并且,定量反演得到的HC、ΔFσ等参数也存在明显的变化,因此可以用来区分储层流体类型.

图 7 含水饱和页岩储层理论模型的地震AVO响应、时频谱及反演结果 (a)地震AVO响应合成记录;(b)入射角10°对应地震道的时频谱;(c)碳氢检测因子HC;(d)流体检测因子ΔF;(e)拟泊松比σ. Fig. 7 Seismic AVO responses, time-frequency spectra and inversion results of the theoretical model for water-saturated shale (a) Seismic AVO response; (b) Time-frequency spectra of the seismic trace for incidence angle 10 degree; (c) Hydrocarbon detection factor HC; (d) Fluid detection factor ΔF; (e) Pseudo-Poisson ratio σ.

图 8进一步研究了不同频率下,HC、ΔFσ等参数对流体类型的敏感性.计算结果为不同频率下HC、ΔFσ等三个流体参数在对应的目标层反射波形时间范围内的均方根数值.可以看到,在0~50 Hz范围内,三个参数能够区分含气、含水情况;并且,可以通过含气、含水情况的差异确定优势频率(即各个参数能够最大程度区分含气、含水情况对应的频率).在实际数据应用中,优势频率是进行高精度频变AVO含气性识别的关键.

图 8 流体识别参数均方根数值随频率的变化 (a)碳氢检测因子HC;(b)流体检测因子ΔF;(c)拟泊松比σ. Fig. 8 RMS values of fluid indicators versus frequency (a) Hydrocarbon detection HC factor; (b) Fluid detection factor ΔF; (c) Pseudo-Poisson ratio factor σ.

图 9所示为图 8中各频变属性含气、含水情况的差异,可以看到这些差异随频率变化,峰值对应的频率范围即为优势频率(灰色阴影表示),对应频带范围为20 Hz左右.在该优势频率下,能够最大程度区分图 4中页岩储层目标层的含气、含水情况.可以看到,优势频率并不是地震子波主频,这可能与层间调谐干涉等储层结构因素有关,也进一步说明理论模型测试和标定的重要性.据此,在实际数据应用中,针对龙马溪页岩储层选取20 Hz对应的流体参数进行含气性预测.

图 9 流体识别参数对含气与含水情况的差异 (a)碳氢检测因子HC;(b)流体检测因子ΔF;(c)拟泊松比σ. Fig. 9 Differences of fluid indicators between gas-saturated and water-saturated cases (a) Hydrocarbon detection factor HC; (b) Fluid detection factor ΔF; (c) Pseudo-Poisson ratio factor σ.

图 10所示为储层含气饱和与含水饱和两种情况下,几个选定频率下目标层的反射系数随入射角的变化.频变反射系数曲线从对图 6a图 7a的时频分析结果提取.从图中可以看出,储层在含水和含气时反射系数都呈Ⅰ类AVO特征.对比图 10a图 10b,在10~40 Hz范围内,与含水饱和情况相比,储层含气饱和时反射系数的频散特征更明显.

图 10 不同频率下目标层反射系数随入射角的变化 (a)含气饱和;(b)含水饱和. Fig. 10 Variations of frequency-dependent reflection coefficients for the cases (a) Gas-saturated; (b) Water-saturated.

另外,图 11所示为附录中公式(A11)对应的纵波速度频散属性DP的计算结果.其中,图 11a图 11b分别对应含气、含水时的地震AVO响应,图 11c为纵波速度频散属性DP的计算结果.可以看到,储层含气的频散属性(实线)明显高于储层含水情况(虚线),从而验证了应用纵波速度频散属性DP在页岩储层含气性识别中的可行性.

图 11 理论模型的地震AVO响应及纵波速度频散属性DP反演结果 (a)含气饱和时地震AVO响应;(b)含水饱和时地震AVO响应;(c)纵波速度频散属性DP. Fig. 11 Seismic AVO responses and inversion results for the theoretical model (a) Seismic AVO response for gas-saturated reservoir; (b) Seismic AVO responses for water-saturated reservoir; (c) P-wave velocity dispersion attribute DP.
4.3 频变AVO反演实际数据应用

下面将频变AVO反演技术应用于四川盆地龙马溪组页岩气储层的含气性的地震识别.

图 12ab分别为研究区目标地层的均方根振幅和时间厚度平面图,图中给出A井位置.图 13a为反演得到的研究区目标地层纵波速度频散属性DP平面图,图中灰色等值线为目标层的时间深度.并且可以看到,频散属性DP的分布与储层构造具有一定相关性.理论模型图 10的分析表明:频散属性DP数值越大,含气可能性越高.A井在目标层段钻遇天然气,这与反演结果中A井位置地震反射具有较高频散属性的现象一致,说明频散属性DPHC在研究区页岩含气性识别中具有可行性.图 13b为反演得到的研究区目标地层均方根碳氢检测因子HC,图中可以看到,HC不能较好地反映页岩储层的含气特征.根据图 8a图 9a的理论模型试算结果,在储层含气和含水情况下,碳氢检测因子HC的数值差异不大,并且含气与含水情况的差值存在正负两种情况,不利于页岩储层含气性识别.

图 12 研究区目标储层地震属性平面图 (a)均方根振幅;(b)时间厚度. Fig. 12 Horizontal diagrams of seismic attributes for the target shale (a) RMS amplitude; (b) Time thickness.
图 13 研究区目标储层频散参数平面图 (a)纵波频散属性DP;(b)优势频率20 Hz情况下碳氢检测因子HC. Fig. 13 Horizontal diagrams of dispersion parameters for the target shale (a) P-wave velocity dispersion attribute DP; (b) Hydrocarbon detection factor HC at the optimistic frequency 20 Hz.

图 14ab分别为目标层在优势频率20 Hz时的流体检测因子ΔF和拟泊松比σ的平面图.流体检测因子ΔF与拟泊松比σ数值越大,含气的可能性越大.

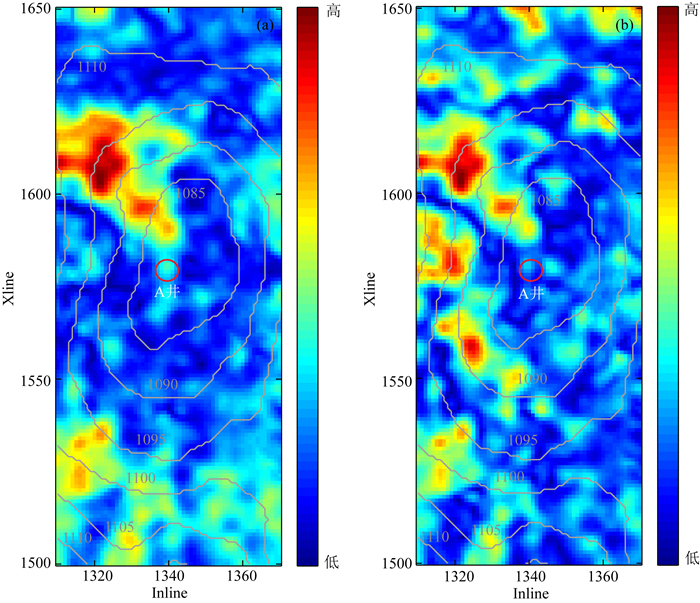

图 14 研究区目标储层频散参数平面图 (a)优势频率20 Hz情况下流体检测因子ΔF;(b)优势频率20 Hz情况下拟泊松比σ. Fig. 14 Horizontal diagrams of dispersion parameters for the target shale (a) Fluid detection factor ΔF at the optimistic frequency 20 Hz; (b) Pseudo-Poisson ratio σ at the optimistic frequency 20 Hz.

上述反演结果为页岩储层含气性地震识别提供了依据.而对上述反演结果的进一步分析,需要结合多井信息对比进行验证和标定,评价各频散属性对页岩含气性识别的有效性.

5 结论

本文研究了叠前频变AVO反演方法和技术流程,结合岩石物理模型设计理论模型对反演方法进行测试和标定,并进一步应用于四川盆地龙马溪页岩气储层含气性识别,主要结论如下:

(1) 对龙马溪组页岩地层进行高精度地震正演及井震标定.通过Backus平均理论将页岩地层测井曲线粗化为地震尺度模型,考虑了页岩地层的非均质各向异性特征.之后,应用传播矩阵算法计算页岩地层的地震AVO响应并进行井震标定,计算结果有助于深刻理解目标储层地震响应特征,并为地震反演模型的设计提供依据.

(2) 基于岩心分析,页岩气储层中观尺度层理缝较发育,而地震波在流体填充的裂缝型页岩中传播时会发生能量衰减与速度频散.因此,本文结合Chapman多尺度裂缝岩石物理方法设计理论模型,研究裂缝型页岩衰减和频散、以及对应的地震响应特征,并应用该理论模型测试和标定频变AVO反演方法.

(3) 理论模型反演测试表明:对于研究区目标层,应用频变AVO反演进行页岩地层含气性识别的优势频率为20 Hz左右,而不是地震子波的主频35Hz,这可能与层间调谐干涉等作用有关,也进一步说明理论模型测试与标定的重要性.

(4) 将频变AVO反演技术应用于四川盆地龙马溪组页岩气储层含气性地震识别.实际反演结果与先验测井信息一致,说明本文方法对研究区页岩含气性的识别具有可行性.进一步的研究需要通过多井反演结果对比,验证和评价各频散属性对页岩含气性识别的有效性.

附录 频变AVO反演基本理论

Shuey在推导各向同性介质PP波反射系数近似公式时,首次提出了AVO截距和梯度的概念,并指出在入射角小于30°时,反射系数可用两项近似表示,公式为

(A1)

式中,θ为平均入射角度;P为纵波垂直入射反射系数,为AVO的截距;G为AVO的梯度,主要与岩石的泊松比有关.

根据Chapman等(2003)的观点,地震波传播到频散介质界面时,频散造成的相速度差异会使反射系数随频率发生变化.如果假设界面两侧主要是纵波速度随频率变化、密度不会随频率变化,则公式(A1)可简单地表示为入射角度与频率的函数,即:

(A2)

其中P(f)和G(f)分别表示频率为f时的AVO截距和梯度属性.基于这两个属性参数,可构建碳氢检测因子、流体识别因子和拟泊松比,公式为

(A3)

(A4)

(A5)

根据某一频率下的HC、ΔFσ我们可以分析储层的含流体特征,这一优势频率的选取对于储层流体识别的结果具有重要的意义.

进一步将公式(A2)的AVO截距项展开,可得:

(A6)

式中,θ为入射角;f为频率.对式(A6)关于频率做一阶泰勒展开,得到:

(A7)

假设f0是地震记录频带范围内某一参考频率,且:,则可将(A7)式简化为

(A8)

公式(A8)可以写为

(A9)

其中:

(A10)

(A11)

(A12)

其中:DP表征纵波速度频散程度,DG表征频散程度随炮检距变化梯度.
