2015, Vol. 58
2. 中国科学院大学, 北京 100049
2. University of Chinese Academy of Sciences, Beijing 100049, China
The finite element method is employed to carry out simulation of induction logging. In order to eliminate the singularities, total field is usually decomposed into two parts, background field and scattered field. Analytical method is generally available for the former one, which reflects the drastic change of the field. While for the latter one, due to its character of gentle change, finite element method with sparse grid would be enough. We performed comparisons between results obtained from different background conductivities in several models to find out how background field affects the numerical accuracy.Then, we propose a new method in which use the apparent conductivity calculated by Gianzero geometry factor as the background conductivity.
The main results are as following: (1) in the homogeneous media, error becomes smaller as the background conductivity matches the media's. And taking smaller background conductivity usually gains better results; (2) in the radial layered medium, when the mud is fresh and using short spacing, mud and formation are both used as background field in the calculation. And results turn out the error of former is smaller than the latter's. When the mud is salty, similar results are obtained except the scaleof error.(3) in the three layered model, we choose formation conductivity near the source and near the midpoint of transmitter-receiver as background conductivity respectively. The results reveal that error greatly increases without taking scattering field gradient near the source and receiver into consideration simultaneously. (4) we compare the results from Gianzero geometry factor background and cosine background, and the test shows that Gianzero background field has higher precision with long spacing or thin formation.Moreover, Gianzero method is more efficiency due to its concise expression and no need to calculate hankel function transform.
In the simulation of induction logging, background field exerts a significant influence upon the calculation accuracy, and the results can deviate markedly due to the improper conductivity value. For the complex inhomogeneous earth model, such as sand-shale interbedded layers, constant background conductivity cannot ensure the accuracy when the transmitter and receiver are not in the same layer, especially there are thin layers.Besides, ideal background field should take the distribution of field near the transmitter and receiver into account simultaneously. Only in this way can the increase of gradient of scattered field near the receiver be avoided, which is caused by only considering the decrease of gradient of field near the transmitter.The main differences between Gianzero geometry factor background and other step type background are that the Gianzero geometry factor background is more smooth and gentle, and can take many factors into account, such as surrounding rock, borehole, transmitter-receiver interval. When the tool intersects bed boundary ,the results of Gianzero background field are more accurate.
随着石油、天然气及矿藏勘探和开发需求的增加及测井技术的发展，需要应用更加精确和快速的数值模拟技术对大斜度井或倾斜地层、井洞、裂缝、溶洞和矿体等复杂条件下的感应测井响应进行数值模拟，以便对测量到的视电阻率进行有效的校正和可靠的反演.
在三维数值模拟中，目前主要的方法包括有限差分法(finite difference method：FDM)(Newman et al.，1995；Weiss and Newman，2002; 汪功礼等，2003; 沈金松，2004)、有限体积法(Finite volume method：FVM)(Weiss，2013)和有限元方法(Finite element method :FEM)(Anderson，1983; Biro and Preis，1989; Badea et al.，2001a;Onegova，2010;Mukherjee and Everett，2011; Zhang et al.，2011;王昌学等，2013).感应测井的激励源附近的场强变化非常剧烈，给计算建模带来极大的困难(Badea et al.，2001b).为了解决此问题，通常将总场分解成背景场和散射场分别进行计算(Newman and Alumbaugh，1995).背景场一般可解析求解，它反映了总场中变化比较剧烈的部分，散射场则需要通过数值模拟进行计算.这样分解的主要优点是：源可以由背景场简单方便地引入而不需要模拟源的具体形状；在较少网格条件下比直接模拟源计算的结果精度更高.Chang和Anderson(1984)在轴对称模型中选用泥浆电导率作为背景电导率.Badea等(2001b)比较了有井模型时分别选择均匀介质和径向分层介质作为背景介质对计算精度的影响.Newman和Alumbaugh(2002)选择离发射线圈最近的介质为背景介质.王昌学等(2006)认为背景电导率要尽量接近整个区域的平均电导率.总之，已有的模拟计算中，一般选择源所在介质的电导率作为背景电导率.但是随着考虑的地层愈加复杂，这种选择方法已经无法满足感应测井高精度模拟的要求.目前背景场的选择对数值模拟的精度和速度影响的系统研究据我们所知尚未见报道.尤其是当源与接收器之间是非均匀介质时，如何综合考虑场的分布、 选择一个最佳的背景电导率是一个亟待解决的问题.
本文从感应测井有限元模拟和背景场的基本原理出发，详细研究了不同介质模型下，不同的背景场对有限元模拟精度和速度的影响，分析了影响背景场选择的因素.提出了利用几何因子得到的视电导率作为有限元模拟的背景电导率及其所具备的优点.2 基础理论
由于感应测井的频率比较低，位移电流可以忽略不计(Moran and Kunz，1962).电场和磁场所满足的微分Maxwell方程为
是柱坐标系下的方位矢量.(3)式可用快速汉克尔变换方法(Fast Hankeltransorm： FHT)计算(Guptasarma and Singh，1997).考虑到 电磁波在有耗介质中的衰减(Druskin et al.，1999)，在足够远的边界上可采用Dirichlet边界条件:
在本文中，E s可通过有限元方法计算得到.本文的全部算例用已经开发的矢量有限元程序计算完成.由于电磁场的有限元模拟具体实施过程并不是这篇文章的主要目的，因此不详细阐述，相关研究见文献(Jin，2002).
为了说明背景场对数值模拟结果的影响，我们考虑一个放置于二层介质模型中的垂直磁偶极子(Vertical Magnetic Dipole：VMD)产生的电场强度分布.如图 1所示，将磁偶极子源放置在z轴上，且在介质分界面(z=0)下方1.5 m处，磁偶极子源的频率为20 kHz，其中上层介质电导率σup=1 S/m，下层介质电导率σlow=10 S/m.相应的计算公式由文献(Hardman and Shen，1986)给出.图 2是所计算的VMD在二层介质模型中激发的电场的总场和散射场的等高线.从图中我们可以看到源附近的总场等高线密集，在源附近电场梯度比较大，用有限元模拟电场在网格不够精细或者插值函数阶数不足(尤其是线性插值)时，无法得到足够精确的结果.而通过选择下层介质作为背景场得到的散射场在源附近等高线变得稀疏，电场梯度比较小，因此可以采用较为稀疏的网格或低阶的插值函数.
 | 图 1 二层介质中的垂直磁偶极子Fig. 1 Vertical magnetic dipole in two-layer medium |
 | 图 2 VMD在二层介质中激发的总场和散射场电场强度实部等高线Fig. 2 Contours of real signal for the total and scattered fields excited by VMD in two-layer medium |
双线圈系是感应测井仪器的基本结构，因此下面以双线圈系为例研究背景电导率的不同选择对模拟精度的影响.模拟中，电流源的频率f=20 kHz，线圈系的半径a=0.05 m，长源距的线圈距L=1 m，短源距的线圈距L=0.3 m.有限元模拟中，采用四面体网格，计算区域大约为5个趋肤深度.为了方便对比，相同探测条件下背景电导率改变时的网格划分完全一致.3 模拟结果和分析 3.1 均匀介质模型的背景场
取地层电导率为0.1 S/m，而背景电导率为地层电导率的0.001~1000倍，计算结果如图 3所示.从图 3可以看出，背景电导率越接近地层电导率，有限元模拟计算的精度越高.当背景电导率比地层电导率小时，误差变化平缓且保持在相对较低的水平；当背景电导率大于地层电导率时，误差迅速地增加. 因此当模型电导率变化不大时，应尽可能选择与模 型接近的值作为背景电导率，而模型电导率变化比较剧烈时，取较小的电导率为背景值要相比取大的电导率作为背景电导率的效果好.这样可以避免引入过高梯度的背景场而可能导致的散射场梯度的增加.从图 3还可以看出，短源距的计算误差要比长源距的小，这可能是因为长源距的地方网格比较稀疏.
 | 图 3 无限均匀介质中不同背景电导率时有限元计算结果Fig. 3 FEM solutions with different background conductivities in infinite uniform medium |

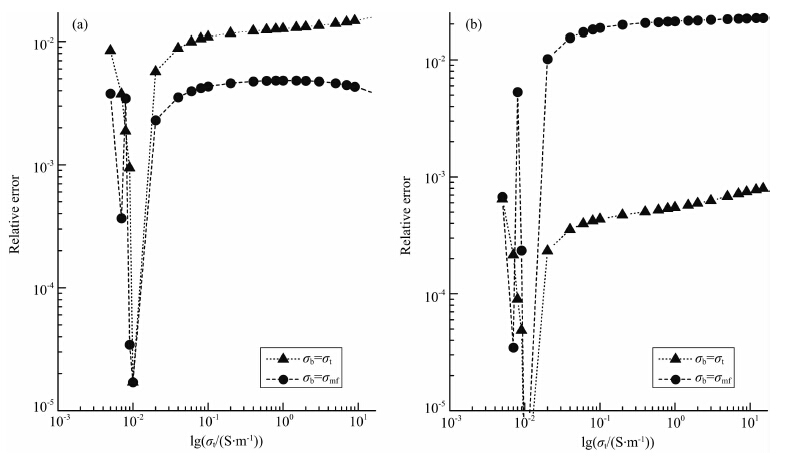

图 4a和b分别给出了短源距和长源距的双线 圈系在淡水泥浆中背景场对有限元计算结果的影响. 其中井径为0.2 m，淡水泥浆电导率σmf=0.01 S/m，无限厚均匀地层的电导率σt=0.005~15 S/m.图中圆圈和三角分别是选用泥浆和地层作为背景场介质计算的相对误差.由图 4可以看到，当地层电导率等于泥浆电导率即介质是均匀时误差等于0，此时有限元计算的结果等同于解析解.短源距时，用泥浆作背景场的计算误差小于地层作背景场的计算误差.长源距时，用泥浆作背景场的计算误差总体要大于用地层作背景场的计算误差.这是因为短源距的线圈系受井眼影响大，源在电导率为泥浆电导率的均匀介质中产生的背景场更接近于总场；长源距线圈系受地层的影响更大，地层背景场更接近于总场.从图中还可以看出，长源距地层背景场的计算误差要小于短源距井眼背景场的计算误差.这是因为即使在短源距情况下，由于井眼半径比较小，泥浆电导率比较低，来自于地层的影响仍然占很大的比重，井眼背景场与总场之间仍然存在着相当大的差异.而在长源距情况下，几乎所有的影响都来自于地层，地层背景场十分接近总场，因而用有限元计算得到更高精度结果.
 | 图 4 淡水泥浆时不同背景场有限元计算结果Fig. 4 FEM solutions with different background conductivities in fresh mud |
图 5中a和b分别给出了短源距和长源距的双线圈系在咸水泥浆下背景场对有限元计算结果的影响.咸水泥浆电导率σmf=5 S/m，地层电导率σt=0.01~15 S/m.与淡水泥浆的情况类似，短源距时用泥浆作背景场的误差更小，而长源距用地层作背景场的误差更小.同时，长源距以泥浆为背景场的计算误差在地层电导率较低时变得很大，这是因为长源距受到地层的影响比较大，地层电导率比较低，而 背景电导率比较高.如图 3在均匀介质中，当背景电导率大于目标电导率时，计算误差会迅速上升.图 4和图 5的结果表明，在感应测井模拟中，需要根据源距的长短以及井眼大小选择背景电导率.
 | 图 5 咸水泥浆时不同背景场有限元计算结果Fig. 5 FEM solutions with different background conductivities in saltwater mud |
为了考察背景场对用有限元模拟感应测井仪器穿越介质分界面时的计算精度的影响，我们分别计算了长源距双线圈系在模型1和模型2中的响应(图 6).分别选择围岩和中间层作为背景场介质.图 7和图 8分别给出了对应于模型1和模型2的视电导率曲线和相对误差曲线.图 7中，从左图可以看出二种背景场计算的视电导率都有较高的精度.但从右图的相对误差曲线可以看到，选择围岩作为背景电导率时，在围岩处结果的相对误差较小，一般为10-5；而在中间层处计算的误差非常大，最大相对误差超过了10%.这是由于当线圈系处于围岩且距离 目标层比较远时，来自于目标层的影响几乎可以忽 略掉，此时围岩背景场接近总场.当线圈系处于界面或者目标层内时，目标层对其的影响增加，围岩背景场与总场的差异增大，导致结果误差的增大.选择中间层电导率作为背景电导率时，结果在围岩处误差较大，而在中间层处误差较小.从图中还可以看出，围岩背景场误差曲线变化剧烈，而目标层背景场误差曲线变化平缓.这主要是因为围岩背景场的背景电导率较高，目标层背景场的背景电导率较低的原因，而较低的背景电导率要好于较高的背景电导率，参见图 3.图 8展示的规律和图 7基本一致，唯一的区别是由于中间层电导率较高，围岩电导率较低，因此中间层背景场误差变化的更剧烈，而围岩背景场变化平缓.因此，对感应测井需要模拟随深度变化的地层而言，取固定的背景电导率效果并不好.如果一定要取固定的背景电导率，应该取模型中最低的电导率作为背景值.有限元计算的结果总是在低阻地层精度较高，在高阻地层的精度较低.这是因为在低阻地层时来自于高阻地层的涡流影响很弱，而在高阻地层时，来自于低阻地层的涡流相对强烈些.因此当线圈系位于低阻地层时，计算所选择的背景场更接近总场，计算精度也就更高.
 | 图 6 水平三层模型示意图Fig. 6 Horizontal three-layer model |
 | 图 7 高阻三层模型视电导率和相对误差曲线Fig. 7 The apparent conductivity and relative error curves of three-layer model with less conductive medium in the middle |
 | 图 8 低阻三层模型视电导率和相对误差曲线Fig. 8 The apparent conductivity and relative error curves of three-layer model with more conductive medium in the middle |
图 9和图 10分别给出了选用线圈系中点所在介质作为背景电导率和发射线圈所在介质作为背景电导率的相对误差曲线.采用的模型为模型1和模型2.同图 7和图 8对比，我们可以看到这种随线圈系移动改变背景电导率的方法要远优于选择固定的某种介质作为背景电导率.同时，当线圈系穿越地层时，选择线圈系中点的介质作为背景电导率要好于发射线圈所在介质作为背景电导率.这是因为当线圈中点在界面上时，线圈系受到上下层介质的影响是均等的.当线圈系继续进入上一层时，上层介质的影响增大，这时选用上层介质作为背景电导率获得的结果精度更高.然而当线圈系跨越界面时，无论选取那种介质作为背景电导率得到的背景场都不可能接近总场，导致数值模拟结果在这一区间误差不稳定，当介质对比度增大时会出现极大的误差.
 | 图 9 高阻三层模型线圈系中点背景场和发射线圈背景场计算误差对比Fig. 9 Comparison between solutions obtained with the midpoint of transmitter-receiver spacing and transmitter background fields in three-layer model with less conductive medium in the middle |
 | 图 10 低阻三层模型线圈系中点背景场和发射线圈背景场计算误差对比Fig. 10 Comparison between solutions obtained with midpoint of transmitter-receiver spacing and transmitter background fields in three-layer model with more conductive medium in the middle |
源附近的总场是由源在均匀介质中形成的场和介质交界面处的反射场和折射场组成.当源距离边界较远时，以源在附近均匀介质中产生的场作为背景场会和总场相差不大，且接收器距离源越近，在接收器附近的散射场的梯度也会越小.然而在感应测井问题中，源和接收器要经常穿越界面，特别是当地层厚度比较小、线圈距比较大时，源附近的总场与均匀介质的场会相差很大.当接收器距离源较远时，接收器的场与源的场也有很大的差异，采用源附近的介质作为背景场很可能使接收器的散射场有较大的梯度而使误差变大.因此在感应测井数值模拟选用背景场时，要同时考虑源和接收器的散射场分布.正如我们在上面几个实例中看到的，选择离源最近的介质作为背景电导率的方法很多情况下并不是最好的选择.3.4 Gianzero几何因子背景场
在上面的多个算例中，我们选择的背景电导率都是模型中原有的介质，这种背景场介质的模型是阶跃式的.当模拟的模型含有多层介质时(尤其是薄层)，这种阶跃式的背景场会产生非常大的误差.由于影响总场的因素很多，包括层厚、井径、线圈距、以及围岩、目标层和泥浆的电导率差异.这意味着选择模型中原有介质作为背景电导率在整条测井曲线上总会出现误差较大的计算点.为了通过引入背景场能够同时使得源和接收器附近的散射场梯度减小，即需要同时考虑源和接收器之间的场的分布并对二者进行折中，由此我们提出了用几何因子计算得到的视电导率值作为有限元计算的背景电导率.本文主要选用Gianzero几何因子，这是因为与Gianzero几何因子相比，Doll几何因子没有考虑电磁波的传播效应，只能在低电导率、低频率条件下，反应感应测井的响应特征，限制了方法的适用范围；Moran几何因子计算视电导率时需要对电导率进行积分运算，步骤较为复杂；而Born几何因子不适用于在均匀地层中描述测井响应(仵杰等，2001). Gianzero几何因子如下式所示(Gianzero and Anderson，1981)：
为波数，L是双线圈距，rT为发射线圈与地层环之间的距离，rR为接收线圈与地层环之间的距离，(ρ，z)为地层环的位置.
图 11和图 12分别给出了用Gianzero几何因子背景场与线圈中点背景场在模型1和模型2中的误差比较.可以看到，Gianzero几何因子背景场的计算误差在低阻地层比线圈中点背景场稍大，在高阻地层和分界面处要明显好于线圈中点背景场，最大误差小于1%，而线圈中点背景场最大误差为2.4%.虽然Gianzero几何因子背景场在低阻地层误差较大，但是其计算误差变化平缓，不同位置下都 保持在较低的水平，总体可以控制在1%以内.而目 标层背景场则在分界面和高阻地层有着非常大的误差.
 | 图 11 高阻三层模型Gianzero背景场和线圈中点背景场的计算误差对比Fig. 11 Comparsion between solutions obtained with Gianzero and midpoint of transmitter-receiver spacing background fields in three-layer model with less conductive medium in the middle |
 | 图 12 低阻三层模型Gianzero背景场和线圈中点背景场的计算误差对比Fig. 12 Comparison between solutions obtained with Gianzero and midpoint of transmitter-receiver spacing background fields in three-layer model with more conductive medium in the middle |
图 13给出在二层介质模型中用Gianzero几何因子背景场和发射线圈背景场的有限元计算结果与解析解的对比.上层介质电导率为10 S/m，下层介质的电导率为0.001 S/m.可以看到，在介质电导率对比度比较大时，采用发射线圈背景场的有限元解在界面处误差非常大，而用Gianzero几何因子背景场的有限元解误差很小.因此与传统的背景场方法相比，这种方法在大电导率对比度下优势更为明显.
 | 图 13 Gianzero背景场与发射线圈背景场计算的有限元结果对比Fig. 13 Comparison solutions obtained with Gianzero and transmitter background fields |
利用图 14的轴对称模型，图 15比较Gianzero几何因子背景场与Badea提出(Badea et al.，2001b)的余弦背景场的误差.余弦背景场的背景电导率模型是由井眼和外部地层组成的同心圆柱地层，其计算得到的背景场是径向分层地层的解析解(详细的计算公式参见附录，由于这种背景场需要计算余弦变换，所以又称为余弦背景场).本文取模式匹配法(谭茂金等，2007；张雷等，2012)的结果为标准值，模拟线圈系长度为1 m的长源距.从图 15中可以看到，虽然Gianzero几何因子背景场在围岩处 误差相对较大，但在目标层和分界面处优于余弦背景场且总体误差都较小(一般小于1%)，而余弦背景场在目标层的误差大于3%，因此在线圈系探测范围内存在纵向分层时，Gianzero几何因子计算的背景场明显好于余弦背景场.正如前面在分析径向分层时所提到的，源距比较大时井眼的影响远不如外部地层的，当线圈系在目标层时，受到围岩的显著影响，此时考虑了这种影响的Gianzero几何因子背景场获得了更高的精度.而余弦背景场只考虑了井的影响却没有考虑围岩的影响.在围岩处，远离目标层时由于余弦背景场相对于Gianzero几何因子背景场更接近总场，因此精度更高.虽然在线圈系探测范围内不存在纵向分层时，余弦背景场计算得到的 是精确解，但是采用基于Gianzero几何因子背景场的有限元模拟结果对多种复杂地层环境(如砂泥岩薄互储层)更加具有普适性.
 | 图 14轴对称井眼模型图Fig. 14Axisymmetric model with borehole |
 | 图 15Gianzero背景场和余弦背景场计算的有限元结果对比Fig. 15Comparison solutions obtained with Gianzero and cosine background fields |
Gianzero几何因子背景场相对于余弦背景场的优势不仅仅在于计算的精度，其计算速度也得到较大的提升.计算余弦背景场时无论是采用801点的快速汉克尔函数变换(Anderson，1983)还是序列外推积分方法(Quadrature Integration with Sequence Extrapolation：QWE)(Key，2012)都需要计算大量的贝塞尔函数，而影响计算效率.表 1给出了有限元 程序分别采用余弦和Gianzero背景场在单个仪器 记录点所花费的时间.程序采用Gianzero背景场的计算效率要比用余弦背景场高4倍.使用的计算机配置为4核3.1 GHz的CPU，内存12G.例如，按照表 1中单个记录点所需要耗费的时间，模拟一段厚度为200 m的非均匀模型，深度采样间隔为0.05 m，则总的计算点数为4000.采用余弦背景场比采用Gianzero 背景场约多花费10.5 h.Gianzero方法由于其解可以被认为是偶极子源在均匀介质中产生的场，有着简单的解析表达式而不需要计算汉克尔函数变换，因此其所花费的时间相对应用快速汉克尔函数变换所用的时间完全可以忽略不计.一般情况下，这种假设在电磁勘探问题中可以满足精度的要求.
 | 表 1 采用余弦和Gianzero背景场的有限元程序计算时间比较Table 1 Comparison between time of FEM program with cosine and Gianzero background fields |
背景电导率的大小对电磁场计算精度有较大的影响，背景电导率选择不当会使计算结果严重偏离真实值，如选择背景电导率远大于介质电导率时，计算误差会急剧增加.对于非均匀复杂的计算模型，如砂泥岩薄互层，选择固定背景电导率难以保证源-接收器移动到不同地层，尤其当源-接收器之间存在多个薄层时的精度.
理想的背景场选择要同时考虑源和接收器附近的散射场分布，这样可以避免单纯地考虑源附近散射场梯度减小而可能导致的接收器附近散射场的梯度增大.文中径向分层和水平分层的例子验证了这种考虑的重要性，由此提出了基于Gianzero几何因子的背景场电导率计算方法.与以往的阶跃式的背景场不同，这种几何因子背景场更加平滑.它同时考虑了源和接收器的间距、井眼和围岩等影响因素.尽管在一些高导地层，Gianzero计算的的背景场的计算误差较其他方法大，但维持在很低的水平.当源和接收器处于分界面附近时，这种背景场更加接近于总场，避免了介质分界面处出现较大的误差，因此它的计算误差曲线更加平缓.数值模拟的例子证明了这种方法的可靠性和优越性.本文所提出的背景场方法可以有效地提高感应测井仪器正演模拟的精度和速度，尤其适用于砂泥岩薄互层等复杂的多层介质模型，进而为将来的快速反演提供坚实的基础.针对于这种方法在水平井，大斜度井和倾斜地层中的应用效果的精度评估有待于进一步验证.
附录A 有限尺寸载流线圈源在井外无限厚地层中电场强度公式推导
井眼半径b，泥浆电导率σ0，外部地层电导率σ1，(ρ，z)是考察点坐标，电流强度等于I，载流线圈半径为a.
，i=0，1.J0和J1是0阶和1阶的第一类Bessel函数，H0(1)和H1(1)是0阶和1阶第三类Bessel函数.
