地球物理学报  2013, Vol. 56 Issue (3): 857-868   PDF
流动地震观测背景噪声的台基响应
葛洪魁1,2 , 陈海潮1 , 欧阳飚3 , 杨微1 , 张梅4 , 袁松湧1 , 王宝善1
1. 中国石油大学(北京)非常规天然气研究院, 北京 102249;
2. 中国地震局地震观测与地球物理成像重点实验室, 北京 100081;
3. 中国地震局地质研究所, 北京 100029;
4. 山西省临汾市地震局, 山西临汾 041000
摘要: 大规模流动地震台阵技术发展为高分辨率深部结构成像提供了重要基础, 背景噪声是影响流动地震观测质量的关键因素.为掌握流动地震观测噪声规律, 发展流动地震观测降噪技术, 编制流动地震观测技术规范, 我们开展了针对不同台基流动地震观测背景噪声的观测实验与分析.其中, 山西省临汾市五个地点架设了共22个对比观测台站, 进行了超过一年半的连续观测.通过计算不同频段范围内背景噪声记录的加速度功率谱密度, 研究了不同场地条件和环境噪声下流动地震观测台站的噪声特征及其台基响应, 分析了不同台基处理方式对噪声的抑制效果.结果表明:(1)高频人为噪声和长周期自然噪声是影响流动地震观测质量的主要噪声, 可以通过增加台基深度和改善台基处理方式等方法降低其影响; (2)增加台基深度能有效地降低长周期噪声和高频噪声, 2 m深坑能使高人为噪声台站各分量的高频频段和长周期频段分别降低5 dB和10 dB; (3)由于其不稳定性, 沙子台基的水平分量在长周期频段一般要高于摆墩台基5 dB, 流动地震观测中推荐使用摆墩台基; (4)台站位置、台站内部温度和空气流动都是影响台站噪声的重要因素.在此基础上提出了不同场地条件和噪声环境下的台基处理建议和适合国情的移动地震台阵台站建设参考方案, 有助于流动地震观测野外工作的标准化和规范化.
关键词: 宽频带地震计      流动地震台站      噪声      功率谱密度      台基处理      对比观测
Transportable seismometer response to seismic noise in vault
GE Hong-Kui1,2, CHEN Hai-Chao1, OUYANG Biao3, YANG Wei1, ZHANG Mei4, YUAN Song-Yong1, WANG Bao-Shan1
1. Unconventional Natural Gas Institute, China University of Petroleum, Beijing 102249, China;
2. Key Laboratory of Seismic Observation and Geophysical Imaging, Institute of Geophysics, China Earthquake Administration, Beijing 100081, China;
3. Institute of Geology, China Earthquake Administration, Beijing 100029, China;
4. Seismological Bureau of Linfen, Shanxi Linfen 041000, China
Abstract: Dense transportable seismic array is now an essential tool for subsurface structure imaging.Ambient seismic noise is one of the critical factors that influence seismic recording quality especially in sedimentary cover and noisy condition.With the advent of ever larger campaign deployment of seismic array, it is increasingly imperative to standardize and optimize the seismic station construction.We have conducted a comparative observation experiment in Linfen city of Shanxi Province.22 stations were built in 5 localities of different geologic settings (sedimentary deposit and bed rock) and different background noise levels (quiet and high culture noise).The focus of the experiment is to determine the ambient noise characterization and site response under various noise levels or different vault construction, and evaluate the denoising effect for improving the recording quality.Ambient noise power spectral densities (PSDs) were computed as a function of frequency for stations using continuous data recorded from Jun 2010 to Jun 2011, and all PSDs are smoothed in full-octave averages at 1/8 octave intervals and then a statistical analysis is applied to yield probability density functions (PDFs).The analysis results are then compared with NLNM and NHNM to identify noise levels.The result shows that: (1) High-frequency culture noise and long-period natural environmental noise are the main source of transportable seismic noise, which can be significantly reduced with specific vault construction; (2) Deep vault is a remarkably effective method for seismic background noise reduction, and a 2 m deep vault can lower high-frequency and long-period noise approximately by 5 dB and 10 dB respectively.(3) Rather than sand-slate vault, pier vault should be adopted for transportable deployment, attributed to its stability and sustainability.(4) The station site, the temperature and air flow in the vault are also important factors that should be treated carefully during station deployment.Based on the above analysis, we present vault construction advices for different geologic settings and noise levels, also proposed is reference station scheme for transportable array.The research will facilitate field work standardizing of transportable seismic station deployment..
Key words: Broadband seismometer      Transportable seismic station      Seismic noise      Power Spectral Density      Vault construction      Comparative observation
1 引言

大规模流动地震台阵已经成为高分辨率深部结构成像的重要手段和发展方向[1-3].电子及传感器技术的发展已经使地震仪器向小体积、高性能方向发展,以便研究人员能在感兴趣的区域布设密集的流动地震观测台站,从而达到提高成像分辨率和事件检测能力的目的.近些年国内中国地震局、中国科学院、国土资源部等单位陆续建立了大型地震台阵探测系统,为大型探测计划(如华北地震探测)的实施创造了条件.目前,中国地震局正在组织实施中国地震科学台阵探测计划,计划用12年左右的时间,完成全国范围内的地震台阵探测,获得整个中国大陆地区地壳与上地幔精细结构图像和介质物性的分布特征,提高对深部孕震环境和地震发生机理的认识水平.

噪声是影响地震观测质量的主要因素之一.地震观测台站的一个重要挑战就是通过改善台基处理和地震计安装方式,降低噪声水平,保证仪器长期稳定地运行,提高观测质量.美国地质调查局阿尔伯克基地震实验室(USGS/ASL)开展了噪声特征分析及改进地震计安装方式的研究[4-7].Peterson[4]定量分析了全球各地75个固定地震台站的地震背景噪声功率谱密度,得到了全球地震背景噪声模型,包括新高噪声模型(NHNM)和新低噪声模型(NLNM).McNamara等[5]在Peterson的基础上分析了美国大陆的背景噪声水平,提出了用概率密度函数(PDF,ProbabilityDensityFunction)统计地分析地震观测台站噪声水平的方法.该方法已经成功地应用于美国IRIS、ANSS数据管理中心和其它流动台阵观测进行质量控制[6-7].

流动台阵(Transportablearray)与固定台站(Permanent station)和灵活台阵(Flexible array)都不同.固定台站已经有了相应的国家标准和规范(GB/T 19531.1-2004《地震台阵观测环境技术要求第1部分:测震》),而由于流动台阵覆盖和密集布设要求,会遇到多种地质条件和噪声环境,且很难避开人为噪声源.与灵活台阵相比,流动台阵对台站及其数据质量的要求更高.目前国际上还没有统一的流动地震观测技术规范.美国IRIS/PASSCAL仪器中心有自己的仪器架设标准[8],英国Guralp等地震仪厂家在说明书中也给出了地震计在基岩、深坑等不同环境中的安装方法及建议[9].如沙子台基安装方法能降低地震计的安装成本,提高其可移动性[10].用沙子填充在深井地震计周围能显著地减少由于空气对流引起的水平分量长周期噪声[11].一般来说,不同地质区域,噪声的影响及其衰减不尽相同,因此希望通过不同的台基处理尽量降低背景噪声,提高地震记录质量.

目前,我国大规模流动地震观测技术仍处在发展阶段,还没有建立起相应的技术规范,野外观测人员往往根据经验进行操作,随意性强.虽然国外已经有流动台阵的架设标准(IRIS/PASSCAL),但由于我国地质、地形复杂,且没有专门的施工队伍,以及要考虑成本约束,这就要求制订适合我国国情的经济、快捷、实用的流动地震观测技术规范.基于这种思路,我们在山西临汾市开展了流动地震台站对比观测实验,通过定量分析噪声主要来源和特征及不同台基处理的降噪效果,为发展流动观测降噪技术、编制《流动地震观测技术规范》打下基础,为大型观测计划的实施提供技术支撑.

2 对比观测台站

在山西省临汾市五个具有典型地质条件和环境噪声的地点,分别进行了不同台基条件和环境噪声的对比观测实验,建立了5个子台阵共22个流动地震对比观测实验台站,台站的分布如图 1b.表 1给出了各子台阵的地质条件、噪声水平及实验目的.图 2是各子台阵中台站分布示意图.图 3a是本实验中采用的摆墩台基安装方式,图 3b是沙子台基安装方式.所有台站采用统一的架设方案,图 3c是流动观测台站的外观,简洁、美观,并且基本能满足流动地震观测的需要.

图 1 (a)临汾盆地构造背景.(b)本实验中流动地震对比观测台站分布图,黑色三角形表示子台阵,由LCT、SCT、LGT和FST共5个子台阵组成,每个子台阵包括4~5台地震计. Fig. 1 (a) Topography and tectonic sketch maps of Linfen Basin.(b) Distribution of transportable seismic comparative station (black triangle), including LCT, SCT, LGT, YDT and FST subarray.Each subarray is composed of 4 or 5 seismometers.

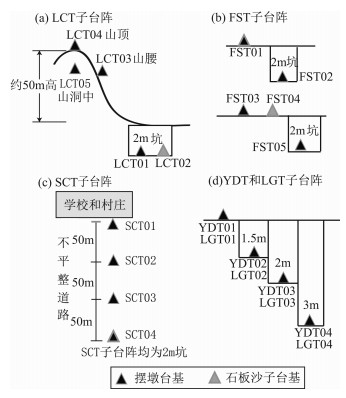

图 2 各子台阵中台站几何分布示意图 Fig. 2 Geometry distribution of seismometers in each subarray
图 3 (a)摆墩台基地震计安装示意图;(b)沙子台基地震计安装示意图;(c)流动地震观测台站外观;(d) CMG-3ESPC宽频带地震速度频率响应曲线,速度的频率响应范围为60 s~50 Hz. Fig. 3 (a) Seismometer with pier vault construction; (b) Seismometer with sand vault construction; (c) The appearance of transportable seismic station; (d) Frequency response of CMG-3ESPC broadband seismometer, with flat velocity frequency response range 60 s~50 Hz.
表 1 流动子台阵环境噪声和实验目的 Table 1 Locations and other parameters of transportable subarray

虽然结合已开展的流动台阵观测项目可以对噪声规律、台基处理等进行评价,但存在场地条件可比性、仪器一致性等方面的不足,使得到的规律是统计性的[12].而本实验中,各子台阵的各台站除对比观测要素外,其它条件完全相同,排除了其它因素的干扰.

台站均使用英国Gumlp公司生产的CMG-3ESPC宽频带地震计,仪器频带范围为60 s~50 Hz(图 3d)该地震计是地震台阵观测的主要仪器类型.所有地震计在使用前经过统一标定以确保仪器的一致性.每台地震计配备Reftek 130B数据米集器,米用GPS进行时间同步,以米样率100sps连续记录.台站从2010年6月6日开始陆续投入观测.期间由于强降雨等其它原因,4台地震仪停止工作导致数据缺失.本文使用2010-06-2011-07约一年的观测数据.

3 数据处理方法

确定台站背景噪声水平的标准方法是计算噪声功率谱密度PSD(Power Spectral Density).我们采用McNamara[5]的方法,计算了各台站加速度功率谱密度及相应的概率密度函数PDF.该方法在计算过程中不必排除地震等突发事件,不需要挑选连续平静的噪声记录,而是将这些统一进行处理,这些扰动将作为低概率事件存在于PDF中,因此PDF能统计地反映台站噪声水平的动态变化范围.

3.1 数据处理

我们将各台站各分量(U-D,N-S,E-W)的连续地震波形记录分为长度为1 h(3600 s)的数据段,数据段重合50%,这样每个台站的每一分量每天有48条数据段,约一年的数据被分成约17500条数据段.每条数据段处理步骤如下:

(1)根据宽频带地震计CMG-3ESPC的传递函数,去除仪器响应,得到地面运动的速度记录(m/s);

(2)为尽可能地减少PSD的方差,1小时的数据段被分成14小段,每小段数据的长度为1000 s,数据段重合率为80%;

(3)对于每一小段数据去均值与线性趋势;

(4)将Welch窗口叠加到数据段上,以压制计算数据序列FFT的旁瓣效应,平滑FFT的计算结果,加窗造成的影响将在后面的计算过程中纠正;

(5)计算时间序列的功率谱密度;

(6)重复步骤(3) -(5),计算所有14小段的速度功率谱密度,取平均值,得到1h长度数据段的速度功率谱密度随频率的分布;

(7)对得到的速度功率谱密度进行1/8倍频程滤波,得到平滑且在对数坐标上均匀分布的速度功率谱密度;

(8)将速度功率谱密度转化为加速度功率谱密度,并进一步变换为以dB为单位,以便于后面和NLNM、NHNM进行对比分析,分不同的频段研究加速度功率谱密度的特征.图 4b是LCT05台站垂直分量典型的1h地震噪声记录的加速度功率谱密度.

图 4 (a) LCT05台站垂直分量的PDFs(4369条PSDs),能明显地看出人为噪声、微震噪声和长周期噪声等;(b) LCT05台站垂直分量加速度功率谱密度(黑线)及其经1/8倍频程平滑后的结果(红点);c) (a)中四根竖直虚线处中心频率功率谱密度分布直方图 Fig. 4 (a) PDF ofseismic station LCT05, constructed using 4369 PSDs.Culture noise, microseisms and long-period noise are observable in the PDF.(b) PSD of vertical component of LCT05 station (black line) and the PSD averaged over full octaves in 1 / 8 octave intervals (red points).(c) Histograms of PSDat four separate frequency marked by vertical dotted lines in (a)
3.2 概率密度函数

上面计算得到的是单条数据段的加速度功率谱密度随频率的分布.由于外界环境的变化(如温度)和突发事件(地震和人为噪声)的影响,功率谱密度将随时间不断变化.如何评价台站的平均噪声水平呢?McNamara等[5, 7]提出PDFs以统计地分析功率谱密度在长时间段内的分布规律及其随时间的变化.该方法的基本思想是统计各个频率的功率谱密度长时期内取某一值的概率.本文中我们对1/8倍频程滤波后的功率谱密度进行统计.设f为统计的中心频率,以1dB为间隔进行统计,统计范围为-200~-80 dB(加速度功率谱密度绝大部分在此范围内),Nf是以f为中心频率的所有功率谱密度数,Ndf是频率f处功率谱密度在(d~d + 1)dB范围内的个数,则(fd)心处的概率密度为:P(fd=Ndf/Nf.统计所有的中心频率,得到功率谱密度在-200~-80 dB上的统计分布.图 4a是LCT05台站的垂直分量加速度功率谱概率密度函数分布,第5百分位数和第95百分位数分别表示功率谱密度的下限和上限;众数是功率谱密度最可能的取值,最能反映台站的平均噪声水平,但是在5 Hz以上的频段由于人为噪声规律变化的影响,容易出现跳变;平均值容易受极值的影响,偏离众数统计较远;中值统计曲线平滑,且基本和众数统计曲线重合,在后面的分析中我们取中值统计代表台站相应分量平均噪声水平.

4 观测结果分析与讨论 4.1 主要噪声来源及特征

地震计的噪声主要来自两方面:仪器自身噪声和环境噪声.现代宽频带地震计在工作频带内的自身噪声要远低于环境噪声[13],因此我们主要考虑环境噪声的影响.由于不同频率的噪声来源和特征不同,为便于对比分析,我们根据宽频带地震计GuralpCMG-3ESPC的频带范围(60s~50 Hz), 分成四个频段:高频(0.025~0.2 s)短周期(0.2~1 s)、微震(1~10 s)、长周期(10~50 s))图 4a).下面是几种典型的噪声及其特征.

4.1.1 人为噪声(Culture noise)

人为噪声是指是人类活动引起的环境噪声(如城镇附近公路、铁路、工厂等引起的噪声),主要集中于短周期频段和高频频段,尤其是在高频频段[14].这种噪声在PDFs中的高频频段也能观察到(图 4a).图 4c图 4a中虚线对应频率处的功率谱密度分布直方图,高频噪声(0.05 s)的分布范围较宽(-145~-120 dB).人为噪声源大多数是分散或移动的,来自各个方向的波叠加形成相当复杂且近似稳定的随机噪声场,以高频面波的方式传播,随距离和深度迅速衰减.

4.1.2 微震噪声(Microseism)

微震噪声分别在10~20 s和3~8 s有两个峰值(图 4a4b).较小的峰值称为主微震(Primary microseism),较大的峰值称为次级微震(Secondary m1CroSelSm)[5, 14].传统上认为其形成机制是海洋波与海底或海岸线的非线性相互作用引起海底压力扰动[15].其主要成分为Rayleigh和Love面波,也包含一定的体波成分[16-18].微震噪声源主要集中在全球几个海洋活动强烈的海岸线区域,深海区域中的强烈风暴活动也可能引起微震噪声[19].微震噪声在全球的地震观测台站中稳定存在,随着海洋的活动出现规律性季节变化[17-20].

4.1.3 自然噪声(Natural noise)

自然噪声是指自然因素引起的噪声[16],如风、急流(瀑布和河流)、温度变化、地倾斜等,主要导致长周期噪声[21],也可能形成高频噪声[22-23].风是自然噪声的主要来源,风与粗糙的地面上摩擦、树或高大建筑物随风摇摆以及地震计周围的空气流动都会引起长周期噪声[11].温度扰动[21]和大气压变化[24]引起的地倾斜是长周期噪声的另一重要的来源[14],地倾斜使重力耦合到水平分量中,会显著地增大水平噪声,而对垂直分量影响不大,因此同一台站的水平分量长周期噪声一般要高于垂直分量20~30dB(图 6, 图 7).由于自然噪声的影响因素众多,一般其功率谱密度分布相当分散,LCT05台站在30 s处的长周期噪声变化范围为-180~-135dB (图 4a, 4c).和人为噪声类似,自然噪声的主要成分也是面波,随距离和深度迅速衰减.

图 6 地表台基和2 m深台基垂直分量(实线)和南北分量(虚线)噪声水平对比 蓝线表示对比台站功率谱的差,黑实线表示NLNM和NHNM.(a) YDT01台站(0 m)和YDT03(2m)台站;(b)LGT01台站(0 m)和LGT03台站(2 m); (c)FST01台站(0 m)和FST02台站(2 m); (d)FST03台站(0 m)和FST05台站(2 m). Fig. 6 Comparison of noise level between 0 m depth and 2 m depth vault station Vertical component and north-south component are marked by solid line and dotted line respectively, and blue lines denote the median PSD difference between 0 m and 2 m depth stations. (a) YDT01 station (0 m) and YDT03 station (2 m); (b) LGT01 station (0 m) and LGT03 station (2m); (c) FST01 station (0 m) and FST02 station (2 m); d) FST03 station (0 m) and FST05 station (2 m).
图 7 不同台基类型台站噪声水平对比 图 6类似,红线和黑线分别表示摆墩台基和沙子台基,实线和虚线分别代表垂直分量和南北分量,沙子台基与摆墩台基的功率谱密度差用蓝线表示.(a)LCT01(摆墩)和LCT02(沙子);(b) FST03(摆墩)和FST04(沙子). Fig. 7 Comparison of noise level between pier and sand-plate vault stations Similar to Fig.6, red lines and black lines denote PDFs median of sand-plate and pier vault station respectively, solid lines and dotted lines indicate vertical component and north-south component respectively, and blue lines represent the PSD difference.(a) LCT01 (pier) and LCT02 (sand); (b) FST03 (pier) and FST04 (sand).

综上所述,概率密度函数(PDFs)能统计地分析各频段的功率谱密度,直观地反映长时期内台站的噪声水平.流动地震观测中,高频人为噪声和长周期自然噪声是主要噪声来源.

4.2 不同台基深度对比观测

本节我们讨论不同台基深度处理的降噪效果对比.在强噪声(人为噪声或自然环境噪声)的区域,固定地震观测台站一般采用深井观测方法才能取得信噪比相对较高的观测数据,因此在流动地震观测中,作为一种折衷的方案,通过将地震计安装在地表下几米的深坑中,也能一定程度上降低人为噪声.由于台站覆盖和密集布设要求,在架设流动地震观测台站时:一方面,需要将地震观测台站架设在人员活动密集的地点.YDT子台阵和LGT子台阵就是在这种复杂人为噪声源的区域不同台基深度观测对比(图 2d);另一方面,需要在自然环境恶劣的环境中(风速高,日夜温差大等)架设地震观测台站,FST子台阵就是在这种环境中不同台基深度和类型的对比(图 2b).

4.2.1 YDT和LGT子台阵一不同台基深度对比

YDT子台阵位于临汾市尧都区区政府的办公大院内,LGT子台阵位于龙岗区一条繁忙的公路旁边,均受到强烈的人为噪声干扰.YDT和LGT子台阵均由四台不同台基深度的地震观测对比台站组成,台基深度依次为0 m,1.5 m,2 m,3 m,均为摆墩台基.从YDT01和YDT04两个台站的南北分量加速度功率谱密度对比(图 5a5b)可以看出,短周期频段和高频频段均呈现强烈的日变化特征.当地时间8:00-18:00的功率谱密度要明显高于其它时间段,分别在9 :00和16 :00存在两个高峰,而在12 :00出现相对的低谷,这和人的作息规律一致.微震频段的功率谱密度随时间基本保持不变,表明该频段不受局部噪声的干扰;上述分析表明人为噪声主要集中在短周期频段和高频频段.图 5c给出了YDT子台阵四个台站在频率0.05 s处功率谱密度的日变化.尽管这四个台站的高频噪声都较强,但是随着台基深度增加,各时间段内的功率谱密度逐渐降低,YDT04台站(3 m)比YDT01台站(0 m)低约10dB,说明增加台基深度能有效地降低短周期频段和高频频段的人为噪声干扰.

图 5 YDT子台阵各台站的日变化(PDF中值统计,17652 PSDs) (a) YDT01台站,地表台基;(b) YDT04台站,3 m深台基;(c)频率0.05 s处YDT子台阵各台站的日变化.四个台站在短周期频段和高频频段均呈现强烈的日变化. Fig. 5 Diurnal variations for the four stations of YDT subarray (PDF median, 17652 PSDs) (a) YDT01 station, surface; (b) YDT04 station, 3 m depth; (c) Diurnal variations at the frequency 0.05 s.All the four stations show strong diurnal variations over short-period band and high-frequency band.

为了排除强烈的功率谱密度日变化对分析结果的影响,后面的统计分析中只使用平静期(当地时间00 : 00-05 : 00)的地震记录.

图 6a6b是YDT子台阵和LGT子台阵中0 m深台基和2 m深台基垂直分量(实线)和南北分量(虚线)功率谱密度中值统计及其两者的差(蓝线).可以看出:

(1)对于单个台站的长周期频段,水平分量比垂直分量高10~20dB,说明在长周期频段,水平分量比垂直分量更容易受噪声影响.

(2) YDT和LGT子台阵中台站垂直分量和水平分量在短周期频段和高频频段都超出NHNM10~20dB,表明其受到强烈的人为噪声干扰,且人为噪声主要集中在短周期频段和高频频段.

(3)在短周期频段和微震频段,0 m深台基和2 m深台基基本一致,说明增加台基深度对这个频段的噪声影响不大.在高频频段,2 m深台基的噪声水平比0 m深台基降低约5dB.这表明由于高频噪声随深度迅速衰减,加深台基深度能有效地降低垂直分量和水平分量的高频噪声.

(4)在长周期频段,2 m深台基也比0 m深台基有明显改善,垂直分量和南北分量的噪声水平降低10?15dB?注意到LGT01台站(0 m)的垂直分量噪声水平比其南北分量还要高,具体原因尚不明确.但是LGT03台站(2 m)正常,比LGT01台站有极大改善,且和YDT03台站(2 m)的噪声水平相当.这表明增加台基的深度,能有效地减少长周期噪声,可能是由于屏蔽或减弱了风等因素的干扰,提高了观测环境的稳定性.

4.2.2 FST子台阵一不同台基深度对比

FST子台阵位于浮山县郊区,FST01和FST02台站台基深度分别为0 m和2 m,均为摆墩设计.附近由于矿山开采,有很强的人为噪声,并且由于山区风速高等影响,自然环境噪声也较强.FST03、FST04和FST05台站也位于浮山县郊区,FST03和FST05均为摆墩台基,台基深度分别为0 m和2 m,FST04为沙子台基,台基深度为0 m (图 2b).其噪声环境与FST01、FST02类似,只是人为噪声较低.图 6 c是FST01和FST02对比,图 6d是FST03和FST05对比.主要有以下几个特点:

(1)由于强人为噪声和自然环境噪声,FST01和FST02在长周期频段和高频频段的功率谱密度均较高,FST02的垂直分量在长周期频段变化范围为-160~-150dB,在高频频段接近NHNM,约为-100dB.

(2) FST02(2m)的垂直分量在长周期频段和高频频段分别比FST01(0m)低约5dB,南北分量在长周期频段和高频频段分别低10dB.这说明2 m的台基深度能有效地降低长周期噪声和高频噪声.

(3) FST03(0m)和FST05(2m)的垂直分量和水平分量除高频频段外,其它基本接近.这是因为FST03架设在窑洞内的地表,密封性较好,且其周围基本没有人活动,人为噪声较低,而FST05由于更接近人活动区域,在高频频段比FST03约高10dB.这表明密封性良好的密闭空间也能够有效地降低长周期噪声和高频噪声,达到和深坑一致的观测效果?但是在长周期频段FST03台站垂直分量的噪声水平还是比FST05台站的略高(约4dB).

综上所述,增加台基深度能够有效地降低不同噪声环境中流动地震观测台站的高频噪声和长周期噪声,2 m台基深度是经济合理的选择.

4.3 不同台基类型对比

通过改善台基处理方式,增强地震计与地面的耦合,提高台基的稳定性,能够减少地倾斜等因素的影响,降低长周期噪声.Holcomb提出了一种安装宽频带地震计的方法[10],其操作是先在地表铺一层细沙以增强与地面的耦合,然后将石板水平地放在沙子上,最后将地震计安装在石板上,其示意图见图 3b,本文中称这种安装方法为沙子台基.沙子台基能够降低安装成本,提高台站的可移动性.如果维护良好,能够满足大部分观测的需要?本实验中对比了沙子台基和摆墩台基的观测效果?建造沙子台基时,在摆墩大小的坑里加满颗粒小于0.25 mm的建筑用细沙,并捣实,然后在细沙上放置厚度约为4 cm的大理石板,并调整细沙使石板尽可能水平且与沙子耦合.LCT02台站和FST04台站为沙子台基,与之相应的摆墩台基对比观测台站分别为LCT01台站和FST03台站,其地质条件和环境噪声情况如表 1.

图 7是摆墩台基与沙子台基垂直分量和南北分量噪声水平对比.LCT02台站(沙子)的垂直分量与LCT01台站(摆墩)在所有频段上基本一致,而南北分量在长周期频段要比LCT01台站(摆墩)高约5dB,其它频段也基本一致.图 7b是FST03台站(摆墩)和FST04台站(沙子)的对比,噪声水平对比结果与LCT01/LCT02台站对的结果类似,FST04台站(沙子)的南北分量在长周期频段要比FST03台站(摆墩)高约5dB.这可能是在大气压扰动等因素的影响下,由于沙子台基不稳定,导致石板发生倾斜,引起水平分量的长周期噪声.在流动地震观测中,经常要将地震台站架设在环境恶劣的区域,并且很难进行及时和有效的维护,因此应避免使用沙子台基.

4.4 不同位置对比

由于中国西部大部分地区属于高原和山区,在这些地区架设流动地震观测台站,经常会碰到山区地形,因此本实验中我们进行了山区不同位置的观测对比.LCT子台阵位于国家地震台龙祠台周围,离地面的垂直高度约为0~50 m不等,具体分布见图 2a.图 8是LCT子台阵中不同位置摆墩台基(LCT03和LCT04的台基为水泥浇铸地面,可视为摆墩台基)的噪声水平对比.主要有以下几个特点:

图 8 不同台站位置噪声水平对比 LCT子台阵位于国家地震台龙祠台周围.LCT01位于山脚(高程527 m),LCT03台站位于山腰(高程545 m),LCT04台站位于山顶(高程579 m),LCT05台站位于龙祠台山洞中基准台面(高程564 m).()垂直分量;(b)南北分量. Fig. 8 Comparison of noise level between stations at different localities LCT subarray is situated around Longti station which is part of China Seismic Network.LCT01 station locates at the foot of the hill (elevation 527 m), LCT03 the hillside (elevation 545 m), LCT04 sumnit (elevation 579 m) and LCT05 cave (elevation 564 m). (a) Vertical component; (b) North-South component.

(1)各台站垂直分量和水平分量的噪声水平在微震频段均极其一致,在次级微震的峰值处,垂直分量比NLNM高5dB,水平分量比NLNM高约4dB,表明微震噪声不受局部噪声的影响.

(2)由于当地为基岩出露区且人为活动较少,在短周期频段和高频频段,除LCT01台站(山脚)噪声水平稍高外,其余都较低.垂直分量在短周期频段和高频频段高出NLNM30~40dB,在长周期频段高出NLNM15~25dB.LCT05台站由于架设在国家地震台龙祠台的山洞基准台面上,在所有频段上的噪声水平都是最低的,表现出高的记录质量.尽管LCT01台站位于基岩区域且采用了2 m深坑台基处理,但由于人为噪声,在短周期频段接近NHNM,比其它台站约高20dB,在高频频段也高出其它台站约10dB.这说明在基岩区域架设台站时也要尽量避开人为噪声.

(3)随着台站位置变化,各台站的噪声水平呈现出有规律的变化.对于垂直分量,在长周期频段依次为LCT04(山顶)>LCT03(山腰)>LCT01(山脚)>LCT05(山洞),LCT04台站高出LCT05台站约15dB.在高频频段不考虑LCT01台站依次为LCT04(山顶)> LCT03 (山腰)> LCT05 (山洞),LCT04台站高出LCT05约20dB,台站噪声水平在高频频段和长周期频段随位置不同表现出明显的差异.南北分量的变化趋势与垂直分量相同.由于排除了人为噪声的影响,最有可能是当地的强风造成这种现象.风引起山中树木摇摆或者直接作用在山体上引起地表轻微晃动或倾斜,既可能形成长周期噪声,也可形成高频噪声%23].并且在地势越高的地点(山顶、山腰),风引起的噪声越强.因此勘选流动地震台址时,要选择低地势的地点,避开高地和其它多风的地点.

5 结论和讨论

为掌握流动地震观测噪声规律,发展流动地震观测降噪技术,编制流动观测技术规范,我们在山西省临汾市五个具有典型地质条件和环境噪声的地点,开展流动地震台站对比观测实验.首先讨论了流动地震观测中的主要噪声来源及其特征,然后分四个不同的频段分析了不同地质条件和环境噪声下不同台基处理台站长时期内噪声加速度功率谱密度及其相应的概率密度函数中值统计分布,并将其与NLNM和NHNM进行了对比.主要有以下几个特征:

(1)流动地震观测中的噪声主要包括人为噪声、微震噪声和风、大气压、温度等因素引起的自然环境噪声,人为噪声集中在短周期频段和高频频段,自然噪声集中在长周期频段,人为噪声和自然环境噪声都能够通过加深台基和改善台基处理方式等方法降低其影响.

(2)增加台基深度能够有效地降低各种噪声环境中流动地震观测台站高频频段和长周期频段的噪声,提高数据质量.2 m深台基能使垂直分量和水平分量高频频段降低约5dB,长周期频段降低约10dB,2 m深台基是经济合理的选择.

(3)沙子台基的垂直分量基本和摆墩台基一致,但是由于沙子台基容易受大气压扰动等影响引起长周期噪声,其水平分量在长周期频段一般要高于摆墩台基5dB.因此流动地震观测中应使用摆墩台基,提高其稳定性.

(4)台站的位置、台站内部的温度和空气流动也可能引起长周期噪声或高频噪声,在勘选台址和安装地震计时要充分考虑这些因素的影响.

虽然国外已经有流动地震台阵架设标准(如IRIS/PASSCAL),但是并不适用于我国的实际流动地震台阵架设.首先,我国的地质和地形条件复杂,既有大面积的山区,也有广阔的平原,并且各地的噪声水平差异很大;其次,我国没有专门的施工队伍,实施野外流动地震台站架设工作的多数是临时工作人员,更需要观测技术规范的指导以保障台站的一致性及观测质量;再次,由于成本约束,不能照搬国外的台站架设方法.结合我国实际情况,根据流动地震台站对比观测实验的分析结果,综合考虑了降噪、防风、防水、保温、供电、地面防护和安全性等要求,我们提出了流动地震观测台站(reference station scheme)建设参考方案(图 9).按该方案建设的流动观测台站,基本上能满足流动地震观测的需要.当然在野外工作中,可以根据具体条件进行调整,采取最优的台站架设方案.最后综合以上分析,表 2给出不同场地条件和环境噪声下流动地震观测台站的噪声特征及其台基处理建议.

图 9 流动地震观测台站建设参考方案 Fig. 9 Reference station scheme of the transportable seismic station with pier vautt construction
表 2 不同场地条件和环境噪声下流动地震观测台站的噪声特征及其台基处理建议 Table 2 Noise characteristic and vault proposal for different geological condition and noise level
