2011, Vol. 54
2. 中国地质科学院矿产资源研究所,北京 100037;
3. 中国地质科学院勘探技术研究所, 廊坊 065000;
4. 青海煤炭地质105勘探队,西宁 810007
, ZHU You-Hai2, ZHANG Yong-Qin3, WEN Huai-Jun4, LI Yong-Hong4, WANG Ping-Kang2, HUANG Xia2
2. Institute of Mineral Resources, CAGS, Beijing 100037, China;
3. Institute of Exploration Techniques, CAGS, Langfang of Hebei 065000, China;
4. Qinghai No.105 Coal Geological Exploration Team, Xining 810007, China
天然气水合物(简称水合物)因外貌像冰，点火可以燃烧，俗称“可燃冰"，是由水和重量轻的气体分子(如甲烷、乙烷、丙烷、异丁烷、硫化氢、二氧化碳等)在低温(一般273.15K 左右)、高压(一般大于3~5MPa)、气体浓度大于其溶解度条件下形成的一种结晶状固体物质[1~3].在自然界中，水合物分布于水深大于300m 的海底沉积物中或地表 130 m 以下的多年冻土区中[1, 4].因其巨大的能源意义，加之潜在的环境效应及可能的灾害影响，水合物已成为一项当前调查研究的热点领域.
除海域外，陆上冻土区最早于上世纪60年代在前苏联Messoyakha地区发现了世界上第一个水合物藏[2].1972年在美国阿拉斯加北坡PrudhoeBay油田区钻获到水合物实物样品[5].加拿大Mackenzie三角洲地区自1971年和1972年发现水合物以来，先后钻探了MallikL-38、2L-38、3L-38、4L-38、5L-38等系列井，并进行试生产[6]，是调查研究程度最高的地区[7~10].
我国陆上冻土区面积约2.15×106 km2，主要分布在青藏高原地区[11]，是水合物一个重要潜在区[12].自2000以来，前人分别从地质[13, 14]、地球物理[15]等方面开展研究并进行远景预测[16~19].特别是从2002年开始，野外地质、地球化学调查结果已初现一些异常现象[20~22].2008 和2009 年，中国地质调查局在青海省祁连山木里冻土区实施水合物科学钻探试验，成功钻获并采集到水合物实物样品[23]，实现我国陆上冻土区水合物勘查突破[24].钻探结果显示，水合物主要产在泥岩或粉砂岩裂隙中，其次产在砂岩孔隙中，其稳定带初始深度及厚度在不同钻孔中呈现不同特征，其产状无论在水平方向上还是垂直方向上均不连续，赋存规律不明显[25].目前，不像海域可用三维地震属性精细分析确定天然气水合物三维分布的特征[26]，或采用时移地震监测手段验证天然气水合物赋存状态的变化[27]，或运用天然气水合物成藏系统理论指导天然气水合物可能赋存规律的预测[28~30]，陆上冻土区天然气水合物至今还缺少有效的地球物理勘查技术和地质成藏理论帮助分析天然气水合物赋存及其稳定带分布规律.因此，当前迫切需要研究陆上冻土区天然气水合物稳定带的分布特征和规律，该项研究一方面可为研究区内后续水合物钻探及资源计算提供依据，另一方面可为木里冻土区点上水合物勘查突破后在青藏高原更大面积上的区域水合物勘查提供帮助.模拟手段特别是与钻探结果相结合是研究水合物稳定带的有效方法.本文以木里冻土区测量的相关参数为依据，研究模拟预测的水合物稳定带特征，并与钻探结果进行对比，验证模拟手段的有效性.
2 木里冻土区水合物地质特征木里冻土区位于加里东构造运动期(513~386Ma)形成的中祁连陆块西段，邻近南祁连构造带[31](图 1)，属于南祁连盆地的木里坳陷[32, 33].其内的木里煤田是青海省最大的煤田，主要为一套侏罗系陆相含煤地层，包括中侏罗统江仓组(J2j)和木里组(J2m)两套地层[34].钻探区中部为三叠系地层组成的一个背斜，南北两侧为侏罗系含煤地层组成的两个向斜.该背向斜的南北两侧发育规模较大的逆推覆断裂，在南北两个向斜内发育北东向规模较大的剪切断裂，将凹陷切割成断续的不同块段，使得研究区呈现南北分带、东西分区的构造特征.
|
图 1 木里冻土区大地构造单元与构造纲要图1) (a)大地构造单元图；(b)构造纲要图.I1.阿拉善陆块；I2.北祁连新元古代-早古生代缝合带；I2-1.祁连-门源早古生代中晚期岩浆弧带(O-S)；I3.中祁连陆块；I4.疏勒南山-拉鸡山早古生代缝合带；I5.南祁连陆块. Fig. 1 The outline of structures and the sketch of tectonic units in the Muli permafrost1) (a) The tectonic unit map； (b) The structural sketch map； I - The Alashan continental block； I2 - The North Qilian suture in Neoproterozoic to Early Palaeozoic era； I2-1 -The Qilian-Menyuan magmatic arc belt in middle to late Early Palaeozoic era (O-S) ； I3 -The Middle Qilian continental block； I4-The South Shule Mt-Laii Mt suture in Early Palaeozoic era； I5-The South Qilian continental block. |
1) 李永红，文怀军.青海省天峻县聚乎更煤矿区三井田勘探报告.青海煤炭地质105勘探队.2006
钻探揭示水合物呈肉眼可见的白色冰状薄层(混有泥浆时为烟灰色)出露在岩层的裂隙中，或呈肉眼难辨的微细浸染状产出在岩层的孔隙中，所在层段的岩性主要为泥岩、油页岩、粉砂岩、细砂岩等，相反，中砂岩、粗砂岩中则较少见到水合物，其产出与岩石类型关系不大，相反与断裂关系较为密切，同时受控于水合物的稳定带条件，特别是受冻土基本特征的约束[25].
3 木里冻土区水合物稳定带 3.1 经验模型确定冻土区水合物稳定带的两个主要条件为形成水合物的气体组成和冻土本身特征.通过对一系列由气体组成、纯水/孔隙水、孔隙大小条件组合的不同体系建立起的经验模型分析，发现所建立经验模型结果与实测实验数据吻合较好且大多数误差在5%之内[35]，故本文应用该经验模型来预测水合物的稳定带.木里冻土区中沉积岩孔隙流体的盐度目前还没有实测数据，如果借用Mackenzie三角洲冻土带水合物分布区中的相关资料，该区沉积物中孔隙流体的盐度非常低，仅(5~35)×10-9[36]，那么这样低的孔隙流体盐度对木里冻土区水合物稳定带的影响可以忽略不计.木里冻土区沉积岩中孔隙大小应该不会对水合物形成条件造成抑制作用或影响，它们的孔隙大小可按非多孔介质水合物形成体系来考虑.这样，首先根据气体组成的不同可以给出水合物形成条件的经验表达式[35]:
|
(1) |
其中，P、T的单位分别为kPa和K；参数a、b、c、d、e依据一定的气体组成来确定(要求R2>0.98).
根据冻土的定义，冻土层内与冻土层下边界处的温度应为零，即冻土表层温度(T0，单位:K)、冻土厚度(D，单位:m)、冻土层内地温梯度(G1，单位:℃/m)、冻土层下地温梯度(G2，单位:℃/m)等之间的关系可表示为:
|
(2) |
在冻土层内或冻土层下某一深度h(单位:m)处的温度T(单位:K)可表示为:
|
(3) |
在冻土层内或冻土层下某一深度h(单位:m)处，压力P(单位:kPa)可分别按静岩压力或静水压力计算:
|
(4) |
其中，P0 为地面大气压力(101kPa)；g为重力加速度(9.81 m/s2)；ρ1 为冻土层密度，一般为1500~2000kg/m3，模拟计算中可取1750kg/m3；ρ2 为冻土层下孔隙流体密度(1000kg/m3).
由式(2)、(3)、(4)可得到冻土层内和冻土层下地温梯度的关系式:
|
(5) |
或
|
(6) |
由式(1)、(5)或(6)即可共同确定木里冻土中水合物稳定带的上界和下界.
3.2 主要参数由于受季节影响，木里冻土区表面冻土会出现一定深度的季节融化现象，但其最大季节融化深度相对其冻土厚度而言不大(冻土厚度一般为几十至一百多米，最大季节融化深度一般为1~2 m)[11].可以假定冻土表面的季节性冻融现象对冻土层内整体上的温度和厚度影响忽略不计.本文模拟计算木里冻土区水合物稳定带的顶底深度涉及到主要参数包括:气体组成、冰土层内地温梯度、冻土层下地温梯度等.
3.2.1 气体组成木里冻土区为煤系地层，水合物的气体来源既与煤系沉积地层有关，局部又与煤层气有关.整体上，木里冻土区煤层气不发育，气体组成以CH4、 CO2、N2 为主，结果见表 1.表中N2 含量普遍较高，可能由于混入空气造成.
|
表 1 木里冻土区煤层气组成1) Table 1 Composition of coal-bed gases in the Muli permafrost1) |
本次对部分含水合物岩心进行了解吸，解吸出的气体组成较为复杂，除重烃外，还含有部分氧气和氮气，结果见表 2、表 3.显然，在解吸过程中一方面可能混入了空气，另一方面可能把岩心本身吸附的重烃气体也解吸了出来.实际上，激光拉曼光谱仪对木里冻土区水合物样品检测的结果显示，水合物中气体主要由CH4、C2H6、C3H8 和CO2 组成[23, 37].如果以对含水合物岩心解吸出的气体为依据，则形成水合物的气体由79.51% CH4、11.28%C2H6、7.64%C3H8、1.57% CO2 组成.很明显，甲烷的相对含量不高，乙烷和丙烷的相对含量较高，此种气体组成难以真正代表水合物形成时的气体组分，与世界上已知水合物的组成差别较大.
|
|
表 2 木里冻土区DK-1孔含水合物岩心解吸气组成(%) Table 2 Composition of desorbed gases from gas hydrate-bearing cores in the DK-1 hole of the Muli permafrost (%) |
|
|
表 3 木里冻土区DK-2孔含水合物岩心解吸气组成(%) Table 3 Composition of desorbed gases from gas hydrate-bearing cores ^n the DK-2 hole of the Muii permafrost (%) |
这样，在模拟计算木里冻土区水合物稳定带顶底深度时，暂以煤层气扣除氮气组分后的平均值作为形成水合物的初始气体组成，即89.40% CH4+10.60% CO2.
3.2.2 冻土表层温度和地温梯度前人在木里冻土区开展过冻土测量[11]，积累有部分年平均地温、冻土厚度、冻土上界等资料，见表 4.这些数据显示年平均地温平均为-1.95℃，冻土厚度平均约74m, 冻土上界平均约1.70m, 计算得到冻土层内平均地温梯度约为0.02697℃/m.
本次在钻探过程中开展了井内温度测量.等待提钻完成后，并使钻探的热效应对岩层影响最小，在时隔24h后分别对3个充满泥浆的钻孔进行温度测井，其测井结果如图 2、3、4.
|
图 2 木里冻土区DK-1孔井中泥浆温度变化特征 Fig. 2 Temperature changing with depth in the DK-1 hole in the Muli permafrost |
|
图 3 木里冻土区DK-2孔井中泥浆温度变化特征 Fig. 3 Temperature changing with depth in the DK-2 hole in the Muii permafrost |
|
图 4 木里冻土区DK-3孔井中泥浆温度变化特征 Fig. 4 Temperature changing with depth in the DK-3 hole in the Muli permafrost |
从钻孔泥浆温度测量结果来看，在DK-1 孔中(图 2)，钻孔泥浆上部约20m内温度不断降低，可能反映了大气与冻土层相互作用的结果；在20115m 间，泥浆温度不断增大，呈现出一定地温梯度的变化特征，其变化斜率代表着冻土层内地温梯度值约为0.0139℃/m(R2= 0.95)；在120 m 深度以下，泥浆温度增大的斜率明显与115m 深度以上处不同，其变化斜率代表着冻土层下地温梯度值约为0.0286 ℃/m(R2= 0.97)；冻土底界约出现在115~120m 深度处.
在DK-2孔中(图 3)，钻孔泥浆上部约40 m 内的温度变化特征类似于DK-1孔，不断降低，可能反映了受大气及水合物分解对冻土层的共同影响；在40~120m 间，泥浆温度变化不大，没有显示出一定梯度的变化特征，可能与该冻土层内靠近孔口处的冻土发生融化，其所吸收的热量大量抵消了相应深度处本应与地层保持平衡的钻孔泥浆温度有关；在120m 深度以下，泥浆温度整体上呈现出增大的趋势，其变化斜率代表着冻土层下地温梯度值约为0.0121℃/m(R2= 0.88)；冻土底界约出现在120m附近深度处.
在DK-3孔中(图 4)，钻孔泥浆上部约200m 内的温度数据缺失.在200 m 深度以下，泥浆温度呈现出有规律性地增加，其变化斜率指示着冻土层下地温梯度值约为0.00917 ℃/m(R2=0.98).
显然，DK-2孔的泥浆测温存在着一定的误差，DK-3孔的泥浆测温数据不完整，相对而言DK-1孔的泥浆测温要可靠些，采用前人冻土上界深度约1.70m资料[11]，据此计算得到钻孔冻土表层的温度约为-1.60℃.由于前人测量的冻土数据与此次钻孔测量的冻土厚度和冻土层内地温梯度存在着一定差别，本次在模拟计算木里冻土区水合物稳定带顶底深度时，采用DK-1孔的泥浆温度测量数据.
3.2.3 稳定带的模拟结果根据上述经验模型，采用相应的气体组成、地温梯度等参数，可以对木里冻土区水合物稳定带的顶底深度进行模拟计算，结果见表 5.
|
|

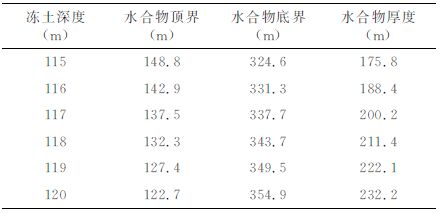

表 5 木里冻土区水合物稳定带顶底深度模拟计算结果 Table 5 Modeling results on upper and lower depths of gas hydrate stability zone in the Muli permafrost |
可以看出，根据钻孔泥浆温度测量结果得到的木里冻土区冻土深度在115~120 m 间，模拟计算的水合物顶深在148.8~122.7 m 间变化，底深在324.6~354.8 m 间变化，水合物厚度在175.8~232.2m 间.
4 讨论与结论 4.1 讨论在木里冻土区钻探过程中，在深度约120 m 处钻探岩心中见有片状冰花，明显与钻获的水合物岩心不同，该深度处岩心中的冰样碎片表面未见任何冒气现象[25]，表明此深度仍处于冻土层内.这一现象说明钻孔泥浆温度测量结果推导的冻土深度数据基本可靠，冻土区的冻土深度基本在115~120m 间.
本次钻探结果显示，水合物及其异常现象主要出现在井下133~396 m 的层段间，纵向上分布不连续，横向上没有明显的对比关系，主要受祁连山冻土特征(冻土厚度或冻土表层温度、冻土层内地温梯度)、冻土层下地温梯度、气源特征等所确定的天然气水合物稳定带的限制，同时受到断裂及气源条件所限[25].水合物的产出层段应该在其稳定带内，其产出特征基本与基于木里冻土区的气体组成、钻孔泥浆测温数据(冻土表层温度、冻土层内地温梯度、冻土层下地温梯度)等资料基础上模拟计算结果一致，特别是当冻土深度处于118~120m 间，水合物的产出及其异常现象完全在其稳定带内.
实际上，冻土深度对天然气水合物稳定带顶、底界深度、厚度影响较大.冻土带深度主要由冻土带顶界温度和冻土层内地温梯度共同决定，如果地温梯度不变，冻土深度主要与冻土带顶界温度有关，它们之间呈负相关关系；理论计算结果表明[19]，天然气水合物的形成条件对温度要比压力(冻土深度)敏感得多，温度每升高1℃，形成天然气水合物所需的压力将增大约700kPa(约相当于7 个大气压或静水压力下70m 深的冻土厚度增量)，即当冻土层内地温梯度不变时冻土深度直接决定着天然气水合物形成或产出的深度带范围.
从水合物形成过程的热动力学理论模型来看，不同因素(温度、压力、气体组成、孔隙水盐度、沉积层孔隙大小等)对水合物稳定带的影响程度各不相同.定量-半定量模拟计算结果表明，气体组成特别是丙烷的加入对水合物稳定带的影响最大[19].
考虑到激光拉曼光谱检测结果显示木里冻土区水合物中含有CH4、C2H6、C3H8 和CO2 气体[23, 37]，依据对含水合物岩心解吸出的气体组成特征，假定形成水合物的初始气体可能由79.51%CH4、11.28% C2H6、7.64%C3H8、1.57%CO2 组成.此种情况模拟结果显示，水合物稳定带的顶深度出现在几十米处，这明显与钻探结果揭示的水合物相关异常(如钻孔中开始出现大量气体，岩心开始冒出部分气体等)出现深度一般在130m 左右不相符合.木里地区多年冻土区水合物有其特殊性，其形成水合物的气体组成与世界上典型水合物不同，实际中以含水合物岩心解吸出的气体组成也是如此，较为复杂.事实上，木里冻土区煤系地层中有机质含量丰富，既有煤层产出，又有富含有机质的泥岩、油页岩产出，甚至水合物产出层段常伴生各种油气显示现象.鉴于含天然气水合物岩心解吸的气体含有氧气，且含较多氮气(在解吸实验中用到液氮)，可能混有空气，而且含天然气水合物岩心本身还含轻质油，这样真正形成天然气水合物的原始气体组成是个未知数，虽然检测到天然气水合物除含甲烷外，还含乙烷、丙烷、二氧化碳等，但其相对百分含量仍不清楚，为了在理论预测结果与实际天然气水合物产出结果之间进行比较，文中暂使用了煤层气的基本气体组成，相对是可以理解和合理的，毕竟煤层气被认为可能是天然气水合物的一个重要气源.应该说，木里冻土区形成水合物的气源较为充足，只要满足水合物的温度和压力形成条件，在水合物稳定带内就会有水合物的产出.从这一点上看，木里冻土区的气体组成是影响水合物稳定带顶底深度的一个重要因素.显然，本次含水合物岩心中解吸的气体组分难以真正代表木里冻土区水合物形成时的气体组成.
当然，文中使用的天然气水合物形成条件经验模型可能有些误差，但天然气水合物形成条件经验模型在本质上与世界上著名的Sloan 模型一致，它们之间的相对误差也较小，经与前人实验室合成天然气水合物的温压实验数据相比较，误差小于5%[35]，相对可以接受.
4.2 结论(1) 木里冻土区水合物稳定带顶底深度主要受气体组成、冻土深度、冻土层内地温梯度、冻土层下地温梯度等因素影响.
(2) 基于木里冻土区的气体组成、钻孔泥浆测温数据(冻土表层温度、冻土层内地温梯度、冻土层下地温梯度)等资料基础上模拟计算的水合物顶深在148.8~122.7m 间，底深在324.6~354.8m 间，水合物厚度在175.8~232.2 m 间，与钻探揭示的水合物产出结果基本一致.
