理论和实验都表明,地震各向异性是普遍存在的,它主要表现在地震波传播速度是传播方向的函数、体波间的相互耦合、横波发生分裂等[1].一般认为页岩、周期性薄互层和定向排列垂直裂隙的地层是横向各向同性(TI)介质[2].当地层由于构造运动发生褶皱和上冲作用时,TI介质的对称轴将不再是垂直或水平的,而是与观测坐标系存在夹角,这就形成了倾斜横向各向同性(TTI)介质.近年来,许多地球物理学家对TTI介质进行了深入的研究和讨论.Tsvankin(1997)在声学假设近似[3, 4]的基础上分析了TTI介质的动校正[5].Dewangan和Tsvankin(2006)对TTI介质PS波非对称时差进行了模拟和反演[6, 7].
相速度是描述介质物性参数之一,是由介质物性矩阵反映出来的,同时介质的弹性矩阵又隐含在波动方程中,即由波动方程定义的速度为相速度[8, 9].牛滨华等人(1994)提出了用方位矢量波动方程求取六方各向异性介质相速度的方法[10].郝重涛等人(2006,2007)基于坐标变换的方法,研究了任意强弱任意空间取向TI介质中体波速度的角散和方位变化特征[11, 12].Xuan等人(2007)推导了二维TTI介质的相速度表达式,模拟并分析了速度的传播快照[13].吴国忱等人(2009)在观测坐标系下研究了三维TTI介质相速度和群速度[14].另外,任意TI介质的相速度解析式与其频散关系方程本质上是相同的,而频散关系则可直接应用于偏移方程.Zhang等人(2003)和Zhou等人(2006)都利用声学假设近似,从TTI介质频散关系中各自推导出一个新的TTI介质声波方程,并在此基础上进行了正演模拟和深度偏移[15~17].Shan等人(2007)用一个合理的函数级数来近似TTI介质频散关系,实现了TTI介质优化隐式有限差分偏移[18].梁锴等人(2009)利用TTI介质频散关系,研究了三维TTI介质波动方程分解[19].
偏振方向是研究地震波传播规律的重要特征[20~22],在各向异性AVO分析和反演中有重要作用.在各向同性介质中,P波的偏振方向与传播方向完全平行,S波的偏振方向与传播方向完全垂直,分别称为“纯P波”和“纯S波”.而在各向异性介质中,P波和S波的偏振方向都是传播方向的复杂函数,除特定方向外,P波的偏振方向与传播方向不完全平行,而是存在一定的夹角;S波的偏振方向与传播方向也不完全垂直,也存在一定的夹角.因此,被称为“qP波”和“qS波”(包括SV波和SH波).
在前人研究成果的基础上,本文在观测坐标系下通过TTI介质Christoffel方程推导了TTI介质弹性波相速度和偏振方向的解析式,并给出了弹性波相速度以及qP波和qSV波偏振方向的弱各向异性近似解析式,最后给出了数值试例.
2 TTI介质弹性矩阵观测坐标系中的TTI介质实质上可以看做本构坐标系中的TI介质旋转而形成的(图 1).因此,可以利用Bond变换[23]对本构坐标系下的刚度矩阵进行坐标变换,从而得到观测坐标系下TTI介质的刚度矩阵.
假设TTI介质对称轴位于观测坐标系XOZ面内,并且与观测坐标系Z轴的夹角为θ0.再假设本构坐标系下垂直横向各向同性(VTI)介质独立的弹性参数为c110,c330,c440,c660,c130.根据Bond变换和VTI介质的刚度矩阵,可得TTI介质刚度矩阵为CT,即
(1) |
其中矩阵元素具体表达式参见文献[14].
3 TTI介质弹性波精确相速度本文没有采用坐标旋转的方法[11, 12],而是在观测坐标系直接求取TTI介质弹性波相速度和偏振方向.根据一般各向异性介质Christoffel方程,结合TTI介质的弹性矩阵CT,令P=(pX,pY,pZ)T为偏振方向,n=(sinθcosφ,sinθsinφ,cosθ)T为传播方向,θ为传播方向与Z轴的夹角,φ为传播方向的方位角,可得到TTI介质Christoffel方程:
(2) |
为使TTI介质Christoffel方程有非零解,必须使其系数矩阵行列式为零.求解该方程,得到了TTI介质中qP波、qSV波和qSH波相速度的解析表达式[14]:
(3) |
其中VP,VSV,VSH分别为qP波,qSV波,qSH波相速度,并且
经计算表明,该结果是郝重涛等人根据坐标旋转方法计算结果[11, 12]的特例,二者吻合.
4 TTI介质弹性波精确偏振方向将SH波相速度VSH代入TTI介质Christoffel方程,求得其通解为
(4) |
因此,TTI介质SH波偏振方向可表示为
其中
因为SH波偏振方向公式只是传播方向和对称轴倾角的函数,所以SH波偏振方向与各向异性参数无关.又因为Pn·n=0,说明TTI介质中SH波偏振方向Pn与传播方向n垂直,为纯SH波.同理可以证明Pn·t=0(其中t=(-sinθ0,0,cosθ0)是TTI介质对称轴方向),说明TTI介质中SH波偏振方向Pn与TTI介质对称轴方向t垂直.
再考虑XOZ面内二维情况qP波和qSV波的偏振方向.令qP波的偏振方向与Z轴夹角为φP,qSV波偏振方向与Z轴夹角为φS,qP波的偏振方向为(sinφP,cosφP),qSV波偏振方向为(sinφS,cosφS),如图 2所示.
将XOZ面内相速度VP和VSV代入TTI介质Christoffel方程,可得qP波和qSV波偏振方向:

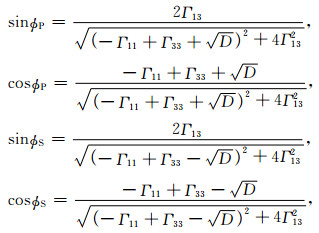

(5) |
其中D=(Γ11-Γ33)2+4Γ132因为对于qP波和qSV波的偏振方向有:
所以qP波和qSV波的精确偏振方向始终垂直.
5 TTI介质近似相速度和偏振方向各向异性介质是由弹性矩阵C确定的,弹性矩阵C确定了应力与应变之间的关系,但由其确定弹性波动方程系数的物理意义很不直观.为方便理论研究和实际应用,Thomsen(1986)提出了一套表征TI介质弹性性质的Thomsen参数[2]:

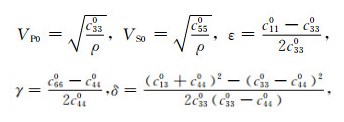

(6) |
其中VP0、VS0分别为qP波和qS波垂直TI介质各向同性面的相速度;ε、δ和γ是表示TI介质各向异性强度的三个无量纲因子:ε是度量qP波各向异性强度参数,δ是影响垂直TI介质对称轴方向附近的qP波速度大小的参数;γ是度量qS波各向异性强度或横波分裂强度的参数.
将Thomsen推导VTI介质近似相速度的思路推广到TTI介质,先利用Thomsen参数表示TTI介质qP波和qSV波的相速度和偏振方向的公式,再根据Thomsen弱各向异性假设[2],即ε和δ较小时,ε和δ的高阶项可以忽略,则三维TTI介质弹性波近似相速度可表示为
(7) |
考虑φ=0°的特例,即XOZ面内,弹性波弱各向异性相速度分别为
同理根据Thomsen弱各向异性假设,经过运算和整理,最终得到qP波弱各向异性近似偏振方向(sinφPa,cosφPa):
(8) |
和qSV波弱各向异性近似偏振方向(sinφSa,cosφSa):
(9) |
其中
因为对于qP波和qSV波的近似偏振方向有:
所以qP波和qSV波的近似偏振方向也始终垂直.
当TTI介质对称轴倾角θ0=0°时,TTI介质就退化为VTI介质,此时退化的TTI介质qP波和qSV波弱各向异性近似偏振方向
(10) |
该公式和Rommel(1994)、Tsvankin(1996)提出的公式[21, 22]一致,证明TTI近似偏振方向公式的正确性.
当TTI介质各向异性参数ε=δ=0时,TTI介质就退化为各向同性介质,此时退化的TTI介质qP波和qSV波弱各向异性近似偏振方向
(11) |
该公式表明各向同性介质中P波的偏振方向与传播方向完全平行,SV波的偏振方向与传播方向完全垂直,与理论一致.
6 数值试例为了验证精确和近似公式的正确性和有效性,设计了一组均匀各向同性介质、椭圆各向异性介质、VTI介质和TTI介质模型.所有模型相同的参数为VP0=3000m/s、VS0=1500m/s和ρ=2000kg/m3,不同的是各向异性参数ε、δ、γ和对称轴极化角θ0,如表 1所示.对于所有模型,VTI介质的θ0=0°.模型1是各向同性介质,模型2是椭圆各向异性介质,模型3是ε-δ>0的TI介质.

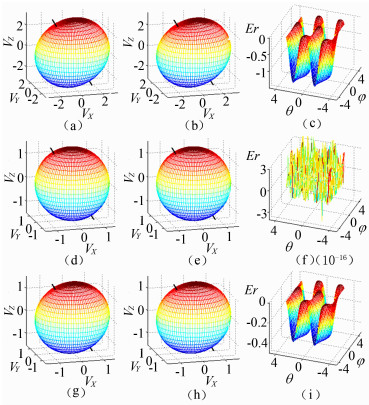

对于上述3个模型,我们计算了它们的精确和弱各向异性近似相速度.图 3至图 8为不同模型介质弹性波精确和近似相速度以及相对误差,其中(a)为qP波精确相速度,(b)为qP波近似相速度,(c)为qP波近似相速度相对误差,(d)为qSV波精确相速度,(e)为qSV波近似相速度,(f)为qSV波近似相速度相对误差,(g)为qSH波精确相速度,(h)为qSH波近似相速度,(i)为qSH波近似相速度相对误差.
对于各向同性介质,qP波、qSV波、SH波的相速度曲面均为球状,qSV波和SH波的相速度曲面形状完全相同(图 3、图 4).对于椭圆各向异性介质,qP波和SH波的相速度曲面均为椭球状,而qSV波的相速度曲面为球状(图 5、图 6).对于VTI和TTI介质,qP波、qSV波的相速度曲面既不是球状,也不是椭球状,呈现各向异性特征,SH波的相速度曲面是椭球状(图 7、图 8).随着各向异性参数改变,qP波和qSH波相速度变化较为平缓,qSV波相速度变化较为剧烈.
对于各向同性介质以及椭圆各向异性介质的qSV波,近似相速度值与精确值完全吻合(图 3、图 4、图 5e和图 6e).对于其他模型介质,近似相速度的形状与精确相速度的基本一致,但存在一定误差.总的来说,随着各向异性的增大,近似相速度的误差也增大.在相同条件下,qP波近似相速度的相对误差要小于qSV波.对于椭圆各向异性介质和VTI介质而言,近似相速度的相对误差只是传播方向极化角θ的函数,而与传播方向方位角φ无关,即相同θ的情况下,不同φ近似相速度的相对误差是相等的.而对于TTI介质而言,弹性波相速度不但是传播方向极化角θ的函数,也是传播方向方位角φ的函数.
对于TTI介质SH波偏振方向,用一组不同对称轴倾角的TTI介质来研究,图 9至图 11为不同对称轴倾角的TTI介质,它们的各向异性参数γ均为0.2,对称轴倾角分别为0°、30°、60°.图(a)表示相速度和偏振向量,其中曲面为等相速度面,短线表示偏振方向;图(b)表示偏振方向,其中实线是偏振方向,虚线是TTI介质对称轴方向.图中表明,不论TTI对称轴倾角取何值,TTI介质SH波偏振方向始终垂直于等相速度面,并且它本身所有的偏振方向均在垂直于对称轴的同一个平面内.
同时我们还计算了3个模型精确偏振方向和弱各向异性近似偏振方向.图 12至图 17为不同模型介质qP波和qSV波精确和近似偏振方向,其中(a)和(c)分别表示qP波和qSV波传播方向和偏振方向,黑线分别为qP波和qSV波相速度,蓝线为传播方向,红线为偏振方向;(b)和(d)分别为qP波和qSV波偏振方向与传播方向的差与传播方向的关系,即DP=φP-θ,DS=φS-θ-π/2,单位均为rad,实线为精确偏振方向与传播方向的差,虚线为弱各向异性近似偏振方向与传播方向的差.

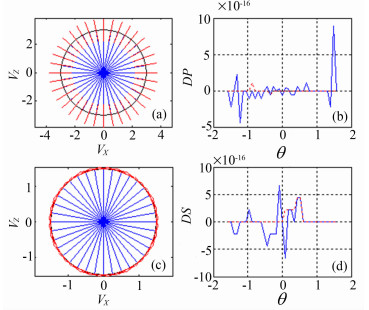

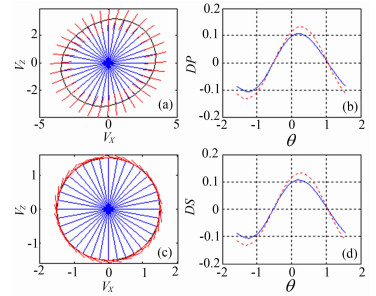

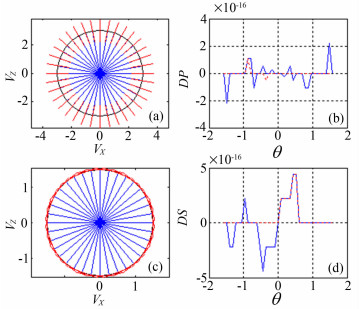

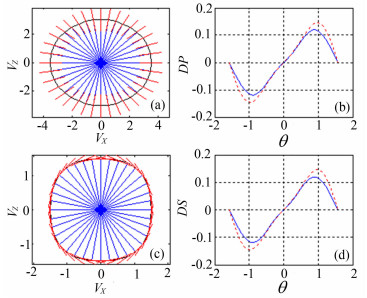

对于各向同性介质,qP波和qSV波的DP和DS数量级为10-16,这可看作机器计算的字长带来的误差,说明qP波的φP=θ,即偏振方向等于传播方向,qSV波的φS=θ-π/2,即偏振方向垂直于传播方向(图 12、图 13).对于椭圆各向异性介质,DP和DS存在一个极大值,位于π/4附近(图 14).对于弱各向异性TI介质,DP和DS也只存在一个极大值,当ε-δ>0时,极大值向π/2方向移动,当ε-δ<0时,极大值向0方向移动(图 16).所有图中,近似的DP和DS与精确的曲线形状相似,但是存在差异,说明在精度允许范围内,偏振方向的弱各向异性近似式与理论解析式吻合较好.图中也可以看出,在各向异性参数相同情况下,TTI介质的DP和DS曲线与VTI介质的曲线形状完全相同,只是整体向X轴负方向做周期性移动,说明qP波和qSV波的偏振方向随TTI介质对称轴倾角的改变而改变.同时也说明TTI介质中除特定方向外,qP波偏振方向与传播方向不平行,qSV波偏振方向与传播方向不垂直,而与传播方向均成一定角度.对于图中精确值和近似值,DP和DS均完全相等,说明DP=DS,即φS-φP=π/2,证明精确和近似情况下,qP波与qSV波始终垂直.
7 认识与结论本文在观测坐标系下直接求取了TTI介质弹性波精确相速度和偏振方向,并利用Thomsen弱各向异性近似推导了TTI介质弹性波近似相速度和偏振方向,并给出了数值试例.通过理论分析和数值试例检验,得到如下认识和结论:
(1)TTI介质弹性波相速度是传播方向、各向异性参数和对称轴倾角的函数.对于VTI和TTI介质,qP波、qSV波的相速度曲面既不是球状,也不是椭球状,呈现各向异性特征,而SH波的相速度曲面是椭球状.
(2)近似相速度的形状与精确相速度基本一致,但存在一定误差.随着各向异性的增大,近似相速度的误差也增大.在相同条件下,qP波近似相速度的相对误差要小于qSV波.
(3)SH波偏振方向只是传播方向和对称轴倾角的函数,而与各向异性参数无关,并且SH波偏振方向既垂直于传播方向,又垂直于TTI介质对称轴方向.
(4)TTI介质中除特定方向外,qP波偏振方向与传播方向不平行,qSV波偏振方向与传播方向不垂直,而与传播方向均成一定角度,并且随TTI介质对称轴倾角的改变而改变.
(5)在精度允许范围内,偏振方向的弱各向异性近似式与理论解析式吻合较好.并且精确和近似偏振方向公式均表明qP波和qSV波始终垂直.
