文章信息
- 王小江, 孙新军, 李昭东, 张正延, 雍岐龙, 李员妹
- WANG Xiao-jiang, SUN Xin-jun, LI Zhao-dong, ZHANG Zheng-yan, YONG Qi-long, LI Yuan-mei
- 卷取温度对高Nb微合金钢组织、力学性能及第二相析出的影响
- Effect of Coiling Temperature on Microstructure, Mechanical Properties and Second Phase Precipitation Behavior of High Nb Microalloying Steel
- 材料工程, 2016, 44(2): 35-42
- Journal of Materials Engineering, 2016, 44(2): 35-42.
- http://dx.doi.org/10.11868/j.issn.1001-4381.2016.02.006
-
文章历史
- 收稿日期: 2014-12-03
- 修订日期: 2014-12-25
2. 钢铁研究总院 工程用钢研究所, 北京 100081
2. Department of Structural Steels, Central Iron and Steel Research Institute, Beijing 100081, China
Nb微合金化可通过晶粒细化和沉淀强化来改善钢的强韧性,因此,Nb微合金化技术在钢铁材料领域应用越来越广泛[1]。固溶的Nb对再结晶可起到溶质拖曳作用,细化奥氏体晶粒。通过添加高含量Nb和降低C含量可提高钢中固溶的Nb含量,这既极大地提高了奥氏体的再结晶温度,使控制轧制可以在更高的温度进行,降低轧机的负荷,同时又能降低γ→α转变温度,促进低碳贝氏体组织的形成[2, 3]。析出的Nb(C,N)粒子与滑移位错的交互作用可使钢材得到强化。目前,国内高Nb微合金化应用越来越广,钢种开发种类较多,其中包括有高强度管线钢和现代汽车工业用高级钢板等板带材[4, 5, 6, 7]。板带材的生产工艺主要为控轧控冷(TMCP)工艺,影响钢板性能的因素主要包括卷取温度,冷却速率,压缩比等[8, 9, 10, 11, 12]。国内外关于卷取温度对板带材组织性能影响的研究报道较多,研究内容主要为卷取温度在500℃以上对钢板显微组织和力学性能的影响[13, 14, 15, 16, 17, 18],但关于卷取温度低于500℃对高Nb含量的微合金钢显微组织、力学性能和第二相析出影响的研究工作有待进一步深入。因此,研究较低卷取温度对高Nb微合金钢组织性能和第二相析出具有重要意义。
本工作通过TMCP工艺后,采用不同的卷取温度,结合光学显微镜(OM)、扫描电镜(SEM)、拉伸实验、透射电镜(TEM),对高Nb微合金钢的微观组织、力学性能以及钢中第二相粒子析出行为进行了研究,为工业制钢提供参考依据。
1 实验材料及方法实验用钢采用150kg真空感应炉进行冶炼,具体成分如表 1所示,冶炼后锻造成尺寸为120mm(长度)×130mm(宽度)×110mm(厚度)钢坯。热轧实验在450mm二辊可逆式热轧机组上进行,将钢坯加热到1200℃保温1h,空冷至1130℃进行粗轧,粗轧后空冷至880℃进行精轧,终轧温度为820℃,厚度减薄至16mm,轧制总压缩比为6.9,精轧结束后采用层流冷却方式进行水冷,冷却速率控制在25℃/s左右。模拟卷取工艺是将水冷后实验钢板分别放进500,450℃和400℃保温炉中保温1h后炉冷至室温。
(质量分数/%) | |||||||||||
(mass fraction/%) | |||||||||||
C | Si | Mn | P | S | Mo | Nb | Ti | Al | Cr | Ni | Fe |
0.040 | 0.240 | 1.300 | 0.003 | 0.001 | 0.160 | 0.100 | 0.010 | 0.020 | 0.220 | 0.210 | Bal |
从轧后钢板上取10mm纵向拉伸标准试样,依照GB/T 228—2002在WE-300 液压拉伸试验机上进行。冲击实验按GB/T229-2007在JBN-300N试验机上进行,采用Charpy V型缺口试样,沿钢板横向取样,试样规格为10mm×10mm×55mm,实验温度为-40℃。沿钢板纵截面切取10mm×15mm金相试样,试样经磨光和抛光后,采用体积分数为4%的硝酸酒精溶液进行腐蚀,利用 S-4300 冷场发射扫描电子显微镜观察不同卷取温度下试样显微组织形貌。利用H800 透射电子显微镜观察试样显微组织和第二相粒子形态。透射电镜试样采用电解双喷减薄,电解液采用体积分数为6%的高氯酸酒精溶液,双喷电压为20~25V,温度为-20℃。利用萃取碳复型技术制备薄膜样品,在JEM2100透射电子显微镜下观察第二相粒子的形态和分布,并采用IAS8金相分析软件统计粒子所占面积百分数以及利用截线法对粒子尺寸进行统计。
2 实验结果及分析 2.1 卷取温度对组织的影响图 1为实验钢在不同卷取温度下SEM照片。由图 1可知,实验钢组织由多边形铁素体(PF)、准多边形铁素体(QF)和贝氏体组织组成。500℃卷取温度下实验钢中贝氏体组织主要为由微米级马奥岛(M/A)分布在基体上组成的粒状贝氏体(GB),450℃下贝氏体组织主要为GB和板条贝氏体(BF),400℃下贝氏体组织为板条状BF。
图 1所示实验钢中PF和QF组织主要在低温大变形轧制过程中形变诱导形成或在层流冷却过程中较高温度区间形成。在γ→α开始转变时,PF和QF形核于奥氏体晶界,可越过原奥氏体晶界生长,使原奥氏体晶界轮廓被掩盖[19]。
在经过层流冷却降温至400~500℃进行模拟卷取过程中,实验钢中过冷奥氏体将发生贝氏体相变,得到贝氏体组织。过冷奥氏体转变为相应的贝氏体组织与C的扩散能力有关[20]。当卷取温度为500℃时,碳的扩散能力较强,C原子可越过铁素体与奥氏体相界面向奥氏体中扩散,相变形成铁素体组织,未转变残余奥氏体形成GB组织。当在450℃下进行卷取时,C原子扩散能力减弱,过冷奥氏体以共格切变方式转变形成板条状BF,未转变残余奥氏体形成GB组织。当卷取温度为400℃时,过冷奥氏体以共格切变方式转变所得贝氏体组织全为板条BF。图 2为卷取温度为400℃实验钢板条BF组织线扫描和TEM照片。由图 2(a)可知,Mn元素和Fe元素能谱峰在板条BF内基本持平,C能谱峰在晶界上最高,说明在过冷奥氏体转变为板条BF过程中C元素被排到板条BF晶界上在更低温度下以碳化物形式析出。图 2(b)示出BF板条内包含有较高密度位错。BF形成温度越低,板条越细,强度越高[20]。
2.2 卷取温度对第二相粒子析出的影响 2.2.1 随机析出图 3为不同卷取温度下实验钢随机析出TEM照片,由图 3可知,实验钢中分布有较高密度的位错,析出粒子基本为球状或椭球状,在位错线上弥散分布。
图 4为不同卷取温度下析出粒子TEM照片,图 5(a)为实验钢第二相析出粒子能谱图,图 5(b)为粒子尺寸大小及粒子表征分布密度(单位平方微米所分布的析出粒子总数)。由图 5(a)可知,实验钢中第二相粒子析出主要为(Nb,Mo)C粒子,能谱中的Cu来自复型萃取试样所用的铜网。对30张析出粒子能谱中Nb和Mo的平均原子分数进行统计,其数值分别为0.58%和0.02%,说明低温卷取下Mo元素析出量较低。由图 5(b)可知,卷取温度越低,析出粒子平均尺寸越大,析出粒子的表征分布密度越小。不同卷取温度下析出相均包含尺寸为10~20nm和小于10nm的粒子,500℃和450℃卷取温度下析出粒子平均尺寸小于10nm,400℃析出粒子平均尺寸大于10nm,尺寸大于10nm的粒子主要是在高温下奥氏体中的析出。
对微合金碳氮化物在钢中的沉淀析出动力学,广泛采用经典形核长大理论Avrami方程来描述,一般是对降温过程中析出相在奥氏体或是铁素体中的析出行为进行计算[21, 22, 23, 24]。实验钢经层流冷却至相应终冷温度进行模拟卷取时,在较低温阶段虽然析出驱动力(过饱和度)较大,但由于温度低而不利于元素的扩散,而在较高温度时,尽管有利于元素的扩散,但析出驱动力较低。由于这两方面的共同作用,降温过程中的析出动力学应是呈C曲线型。本研究中(Nb,Mo)C析出相在铁素体中的沉淀方式主要为位错线上析出,采用文献[25]在Avrami方程基础上推导出的在位错线上形核且形核率迅速衰减为零时析出量与温度和时间的关系式(如式(1))可计算(Nb,Mo)C在铁素体中沉淀析出量与温度和时间的曲线。考虑到(Nb,Mo)C粒子中Mo原子所占百分数较低,Mo元素的析出对Nb元素的析出影响较小,可通过计算NbC在位错线上的析出量与温度和时间的关系曲线(PTT曲线)分析不同卷取温度对(Nb,Mo)C析出速率的影响。析出量与温度和时间的关系为:
式中:t0da是跟温度无关的常数[25];t0.05da为析出占总析出量为5%时的时间,s;d*d为位错线上析出的临界核心尺寸,nm;β为系数;ΔG*为临界形核功,J;Q为控制性原子的迁移激活能,J/mol。

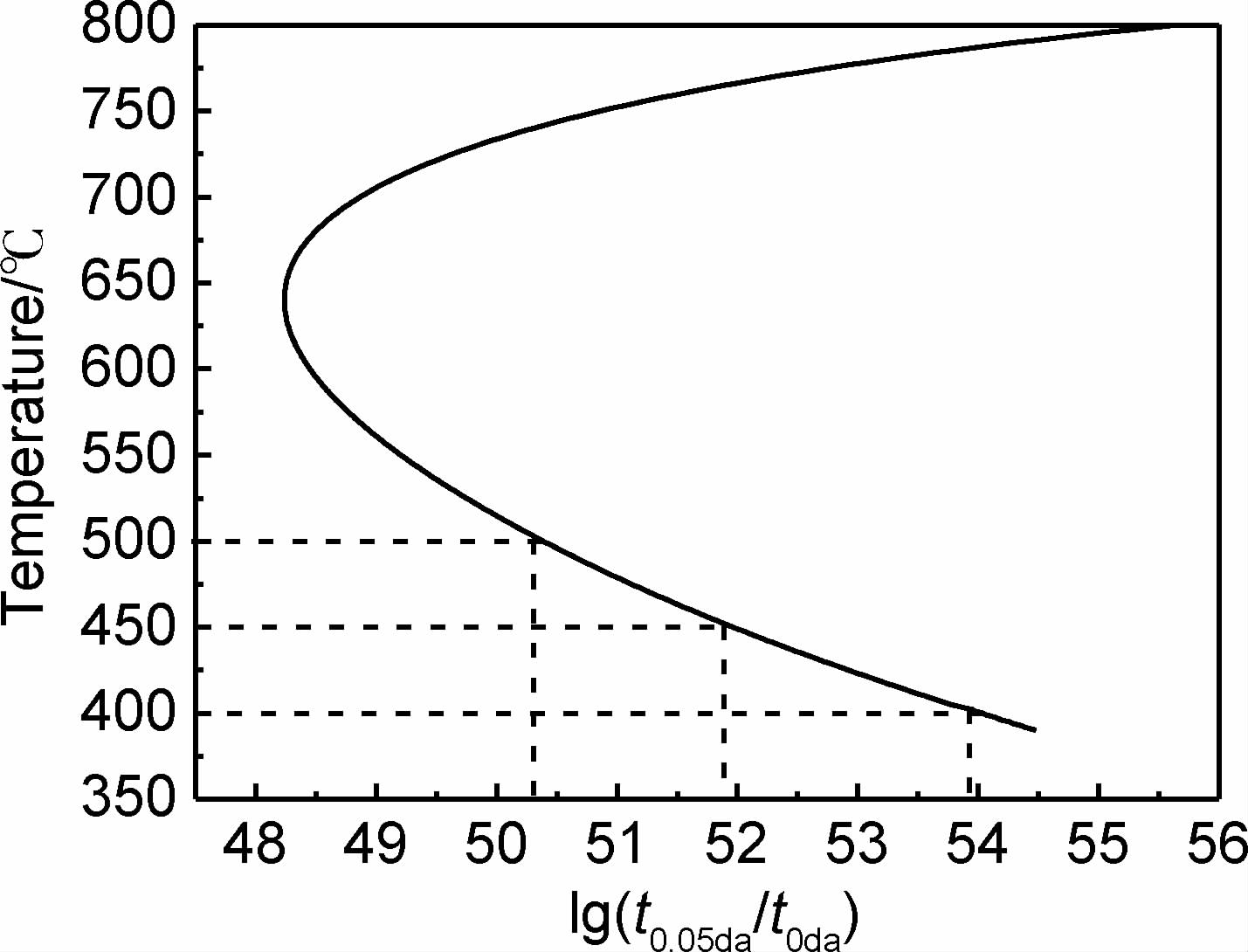

对式(1)进行计算并描绘出PTT曲线,结果如图 6所示。由图 6可知,(Nb,Mo)C最快沉淀析出温度为630℃,随着卷取温度的降低,沉淀析出相对时间增大,析出速率降低。
较低温度下进行卷取,(Nb,Mo)C析出速率的降低主要受相应合金元素扩散影响,依据Nb,Mo和C在铁素体中扩散系数公式(2)[26, 27]、(3)[28]和(4)[29]进行计算,
式中:DC-α为C元素在铁素体中的扩散系数,cm2/s;DNb-α为Nb元素在铁素体中的扩散系数,cm2/s;DMo-α为Mo元素在铁素体中的扩散系数,cm2/s;T为元素扩散温度,K;R为理想气体常数。
设卷取温度500,450℃和400℃对应的Nb,Mo和C扩散系数分别为DNb1,DNb2,DNb3;DMo1,DMo2,DMo3;DC1,DC2,DC3,将相应温度代入式(5)和式(6)计算可得DNb1=340.4DNb3,DNb2=22.6DNb3,DNb1=15 DNb2;DMo1=200DMo2,DMo2=17DMo3,DMo1=11.8DMo2和DC1=6.36 DC3,DC2=2.69DC3,DC1=2.34DC2。计算结果表明,随着卷取温度的降低,合金元素扩散系数减小,扩散能力减弱,其中C元素扩散系数降低程度较小,Nb元素和Mo元素扩散系数降低程度较大,不同温度之间扩散系数相差较大。
综上所述并结合实验结果可知,随着卷取温度的降低,(Nb,Mo)C析出速率降低,析出量减少主要是由于Nb和Mo元素扩散能力的急剧降低。
2.2.2 相间析出图 7为不同卷取温度下实验钢中部分区域观察到的相间析出TEM照片。由图 7可知,实验钢在500℃下卷取时析出相呈平行排列,相间析出明显,450℃卷取析出量较500℃少,相间析出方式仍较为明显,但不规整,400℃下仍可观察到相间析出。实验钢在轧制或层流冷却过程中,奥氏体转变为块状铁素体时,相间析出同时进行,沿γ/α界面呈排析出。卷取过程中实验钢中(Nb,Mo)C的大量析出为相间析出提供了较为有利的条件。
2.3 卷取温度对力学性能的影响图 8为不同卷取温度下实验钢的力学性能。从图 8可得,随着卷取温度的升高,实验钢抗拉强度(Rm)和屈服强度(Rp0.2)值增大,夏比冲击功值(Akv)减小,屈强比值越大。
由图 1可知,不同卷取温度下的实验钢基体组织均由多边形铁素体和准多边形铁素体组成,硬相组织为对应的贝氏体组织。众所周知,实验钢的屈服强度由基体组织强度决定,抗拉强度与组织中硬质相强度有关。图 1中500℃卷取温度下实验钢的硬相组织为GB,450℃硬相组织由GB和板条BF组成,400℃硬相组织全为板条BF。实验钢中硬质相强度随卷取温度的降低而升高,故实验钢所得屈强比500℃最小,450℃其次,400℃最大。
较低温度下形成的贝氏体组织可提高实验钢强度,而钢中第二相粒子的析出可起明显的沉淀强化作用。析出粒子越多且越细小,其产生的强化作用越明显,强度增量越大。强度增量公式[25]如式(1)所示,假设卷取温度在500,450℃和400℃下的强度增量、析出粒子的平均尺寸和体积分数分别为σ1,σ2,σ3;d1,d2,d3和f1,f2,f3,测量统计所得d1=4.39nm, d2=6.57nm,d3=17.81nm。
式中:σp为第二相强化强度,MPa;f为第二相体积分数,%;d为析出相的平均尺寸,nm。
将析出相的平均尺寸代入上述公式进行计算可得
对析出粒子所占面积百分数进行统计可得,w1=19.5%,w2=13.4%,w3=8.7%。各面积百分数之间比例关系与各体积百分数之间比例关系一致。因此,由w1=2.24w3,w2=1.54w3,可得体积分数存在的比例关系为f1=2.24f3, f2=1.54f3。由此代入数据可得强度增量σ1,σ2和σ3之间存在的关系为σ1=3.78σ3,σ2=2.48σ3。当σ3=20MPa时,σ1=75.6MPa,σ2=49.6MPa,可与图 3(a)三者强度差值较好的对应。
综合上述计算结果并结合图 8(a)可得,随着卷取温度的升高,强度提高主要是因为(Nb,Mo)C的大量析出产生的析出强化。
3 结论(1)随着卷取温度的降低,过冷奥氏体转变所得贝氏体组织分别为粒状贝氏体(GB)、板条贝氏体铁素体(BF)和GB以及板条BF。
(2)不同卷取温度实验钢中第二相粒子析出主要为(Nb,Mo)C在位错线上的随机沉淀析出,部分区域观察到不同程度的相间析出。随着卷取温度的降低,(Nb,Mo)C析出速率减小,析出量减少,粒子平均尺寸增大。
(3)随着卷取温度的升高,抗拉强度和屈服强度提高,低温冲击韧性下降。强度提高是由于尺寸小于10nm的(Nb,Mo)C大量析出产生的析出强化。
[1] | 付俊岩. Nb微合金化和含铌钢的发展及技术进步[J].钢铁, 2006, 40(8):1-6. FU J Y. Development history of Nb-microalloying technology and progress of Nb-microalloyed steels[J]. Iron and Steel,2006,40(8):1-6. |
[2] | TⅡTTO K, FITZSIMONS G, DEARDO A J. The effect of dynamic precipitation and recrystallization on the hot flow behavior of a Nb-V microalloyed steel[J]. Acta Metall, 1983, 31(8):1159-1168. |
[3] | 雍岐龙,马鸣图,吴宝榕.微合金钢-物理和力学冶金[M].北京:机械工业出版社,1989.405-417. YONG Q L,MA M T,WU B R. Microalloyed Steel:Physical and Mechanical Metallurgy[M]. Beijing:Machinery Industry Press,1989. |
[4] | HULKA K, BORDIGNON P, GRAY J M. Experience with low carbon HSLA steel containing 0.06-0.10 percent niobium[J]. Araxá:Companhia Brasileira de Metalurgia e Mineração, 2003,23(6):30-40. |
[5] | YOO J Y, AHN S S, SEO D H, et al. New development of high grade X80 to X120 pipeline steels[J]. Materials and Manufacturing Processes, 2011, 26(1):154-160. |
[6] | YONEGUCHI A, SCHAAD J, KUREBAYASHI Y, et al. Development of new high strength spring steel and its application to automotive coil spring[R]. SAE Technical Paper, 2000,(1):98-105. |
[7] | 付俊岩, 孟繁茂. 汽车工业用含铌钢的技术与发展[J]. 汽车工艺与材料, 2004,(6):4-20. FU J Y,MENG F M.Technology and development of niobium steel in automobile industry[J].Automobile Technology & Material,2004,(6):4-20. |
[8] | 王炜,谷海容.卷取温度对X80管线钢析出行为与性能的影响[J]. 材料与冶金学报, 2010, 9(3):207-210. WANG W,GU H R.Influence of coiling temperature on precipitate and property of X80 pipeline steel[J]. Materials and Metallurgy,2010,9(3):207-210. |
[9] | 文建华,刘清友,孙新军,等.冷却速率对高铌微合金钢组织的影响[J].钢铁研究学报, 2008, 19(12):35-39. WEN J H,LIU Q Y,SUN X J, et al. Influence of cooling rate on microstructures of high-Nb microalloyed steel[J]. Journal of Iron and Steel Research,2008,19(12):35-39. |
[10] | 焦多田,蔡庆伍,武会宾.轧后冷却制度对X80级抗大变形管线钢组织和屈强比的影响[J]. 金属学报, 2009, 45(9):1111-1116. JIAO D T,CAI Q W,WU H B.Effects of cooling process after rolling on microstructure and yield ratio of high-strain pipeline steel X80[J].Acta Metallurgica Sinica,2009,45(9):1111-1116. |
[11] | SHANMUGAM S, RAMISETTI N K, MISRA R D K, et al. Effect of cooling rate on the microstructure and mechanical properties of Nb-microalloyed steels[J]. Materials Science and Engineering:A, 2007,460:335-343. |
[12] | 肖彦忠,孔德南, 李静宇,等.低压缩比X70管线钢的试制[J].轧钢,2011,28(1):61-63. XIAO Y Z,KONG D N,LI J Y, et al.Trial production of X70 pipeline steel by low compression ration[J].Steel Rolling,2011,28(1):61-63. |
[13] | RIVA R, MAPELLI C, VENTURINI R. Effect of coiling temperature on formability and mechanical properties of mild low carbon and HSLA steels processed by thin slab casting and direct rolling[J]. ISIJ International, 2007, 47(8):1204-1213. |
[14] | HAN S, SEONG H, AHN Y, et al. Effect of alloying elements and coiling temperature on the recrystallization behavior and the bainitic transformation in TRIP steels[J]. Metals and Materials International, 2009, 15(4):521-529. |
[15] | ZRNIK J, KVACKAJ T, SRIPINPROACH D, et al. Influence of plastic deformation conditions on structure evolution in Nb-Ti microalloyed steel[J]. Journal of Materials Processing Technology, 2003, 133(1):236-242. |
[16] | 余伟,卢小节,陈银莉,等.卷取温度对热X70管线钢层流冷却过程残余应力的影响[J].北京科技大学学报, 2011, 33(6):721-726. YU W,LU X J,CHEN Y L,et al.Effect of coiling temperature on residual stresses in hot-rolled X70 pipeline steel strips during laminar cooling[J]. Journal of University of Science and Technology Beijing,2011,33(6):721-726. |
[17] | 霍向东,毛新平,董锋.卷取温度对Ti微合金化高强钢力学性能的影响机理[J].北京科技大学学报,2013,35(11):76-81. HUO X D,MAO X P,DONG F. Effect of coiling temperature on the mechanical properties of Ti-microalloyed high strength steel[J]. Journal of University of Science and Technology Beijing,2013,35(11):76-81. |
[18] | 李文远,赵征志,赵爱民,等.卷取温度对钒微合金化耐候钢力学性能的影响[J].钢铁研究学报,2012, 24(12):53-56. LI W Y,ZHAO Z Z,ZHAO A M,et al.Effect of coiling temperature on mechanical properties of vanadium micro-alloyed weathering steel[J].Journal of Iron and Steel Research,2012,24(12):53-56. |
[19] | 翁宇庆. 超细晶钢[M]. 北京:冶金工业出版社, 2003.72-100. WENG Y Q. Ultrafine Grained Steel[M]. Beijing:Metallurgical Industry Press,2003.72-100. |
[20] | 贺信莱.高性能低碳贝氏体钢——成分, 工艺, 组织, 性能与应用[M]. 北京:冶金工业出版社, 2008.37-49. HE X L.Low Carbon Bainitic Steel with High Property-Compositions,Process,Microstructure and Application[M]. Beijing Metallurgical Industry Press,2008.37-49. |
[21] | 张正延. 铌在中高碳钢中的物理冶金学原理研究[D]. 昆明:昆明理工大学, 2011.47-65. ZHANG Z Y.Research of physical metallurgy principle of niobium in high carbon steel[D].Kunmin:Kunming University of Science and Technology,2011.47-65. |
[22] | OKAGUCHI S, HASHIMOTO T. Computer model for prediction of carbonitride precipitation during hot working in Nb-Ti bearing HSLA steels[J]. ISIJ International, 1992, 32(3):283-290. |
[23] | 张正延,李昭东,雍岐龙,等.升温过程中Nb和Nb-Mo微合金化钢中碳化物的析出行为研究[J]. 金属学报, 2015, 51(3):315-324. ZHANG Z Y,LI Z D,YONG Q L,et al.Precipitation behavior of carbide during heating process in Nb and Nb-Mo micro-alloyed steels[J]. Acta Metallurgica Sinica, 2015, 51(3):315-324. |
[24] | 王岩,赵爱民,陈银莉,等.卷取温度对低碳钢组织性能及AlN析出行为的影响[J].北京科技大学学报, 2010, 32(6):748-752. WANG Y,ZHAO A M,CHEN Y L,et al.Effect of coiling temperature on the AlN precipitation, microstructure and mechanical properties of low carbon steel[J]. Journal of University of Science and Technology Beijing,2010,32(6):748-752. |
[25] | 雍岐龙. 钢铁材料中的第二相[M].北京:冶金工业出版社, 2006. 267-319. YONG Q L.Secondary Phase in Steels[M].Beijing:Metallurgical Industry Press,2006.267-319. |
[26] | GEISE J, HERZIG C. Lattice and grain boundary diffusion of niobium in iron[J]. Z Metallkd, 1985, 76(9):622-626. |
[27] | HULKA K, GRAY J M, HEISTERKAMP F. Niobium technical report NbTR 16/90[J]. CBMM, Sao Paulo(Brazil), 1990,(5):345-354. |
[28] | KUCERA J,MILLION B,CHIA K.Diffusion of Mo,W and V in Fe-Cr alloy with BCC lattice[J].Kov Mater,1969,(7):97-107. |
[29] | BRANDES E A, BROOK G B.Smithells Metals Reference Book(B)[M]. 6th ed.London:Butterworths,1983. |
