文章信息
- 吴明元, 张建安, 杨建军, 吴庆云. 2015.
- WU Ming-yuan, ZHANG Jian-an, YANG Jian-jun, WU Qing-yun. 2015.
- 聚硫密封剂硫化过程动力学研究
- Curing Kinetics of Vulcanization of Polysulfide Sealant
- 材料工程, 43(7): 43-47
- Journal of Materials Engineering, 43(7): 43-47.
- http://dx.doi.org/10.11868/j.issn.1001-4381.2015.07.008
-
文章历史
- 收稿日期:2014-02-10
- 修订日期:2014-12-01
聚硫密封剂是以端巯基的低分子量液体多硫聚合物(分子式为HS(C2H4OCH2OC2H4SS)nC2H4OCH2OC2H4SH)为主体材料,配合以硫化剂硫化成型的无定形弹性密封材料,其综合性能优良,具有耐油、耐水、耐酸碱和化学介质、耐大气老化热等性能,已广泛用于航空航天领域,尤其是飞机的油箱密封[1,2]。聚硫密封剂可室温硫化,密封剂中液体聚硫化物的化学结构、密封剂的组成、硫化过程中温湿度条件等众多因素对密封剂的活性期、不粘期等工艺性能,以及力学性能有着较大的影响[3, 4, 5, 6, 7, 8],因此密封剂硫化过程的研究对于聚硫密封剂的工业应用十分必要,可为液态聚硫橡胶的分子结构设计,为优选施工工艺条件、改进配方等工作提供理论依据。
聚硫密封剂硫化过程中的影响因素较多,包括硫化温度、硫化体系组成、液体聚硫化物与硫化体系的配比等等。Coates等[9]根据电子顺磁共振谱(ERP)和核磁共振谱(NMR)实验结果,提出了液体聚硫化物-MnO2体系的硫化反应历程;Kalaee等[10]用流变学方法研究聚烷基四硫化物-ZnO体系的硫化动力学,发现在90~150℃范围体系的硫化速率符合改进的Kamal模型,反应级数为2级;Zhou等[11]用介电分析法(DEA)研究了聚硫密封剂硫化过程中聚硫化物PH和硫化温度的影响,获得了凝胶点、活化能等动力学参数。到目前为止尚无一个理论模型,能将硫化温度,反应历程中的化学及物理变化等重要因素综合起来,予以完整地描述聚硫密封剂的硫化过程,文献也较少研究硫化过程中黏度行为,指出黏度变化的主要影响因素。由于示差扫描量热(DSC)技术简单快速、样品量少,一直是研究热固性材料固化动力学的主要技术手段[12,13],因此本工作通过非等温和等温DSC实验,研究聚硫密封剂在20~40℃温度范围内的硫化行为,由DSC数据获得不同温度下的硫化程度与硫化速率,并根据改进的Kamal模型经非线性拟合计算得到指前因子、活化能参数和反应级数,建立动力学方程。本工作同时测定了体系在20~30℃硫化过程中的黏度变化,建立黏度、温度和硫化程度关系的黏温方程,以期能对密封剂工艺性能的预测提供帮助。
1 实验 1.1 原材料端巯基液体多硫聚合物,分子式HS(C2H4OCH2OC2H4SS)n C2H4OCH2OC2H4SH),分子量Mn=900±100,北京航空材料研究院提供;邻苯二甲酸丁苄酯、二氧化锰(MnO2),市售分析纯试剂。
1.2 实验方法DSC测定:将按配比的液体聚硫和MnO2硫化膏在三辊研磨机上混匀,即时取5~10mg胶样,分别在293,298,303,308,313K下进行DSC等温扫描,时间均为300min;升温DSC:在室温~300℃的范围,N2气氛,升温速率分别为1,2,5℃/min下进行升温DSC动态扫描,样品量分别为6.31,8.62,25.48mg。采用DSC(Q2000型)仪器自带软件计算曲线下面积。
黏度测定:采用Brookfield黏度计测定,测定条件:6号转子(转子常数为100),转速为10r/min,分别在293,298,303K下,测定密封剂硫化过程中的即时黏度。
2 结果与讨论 2.1 硫化反应程度和反应速率在DSC研究聚硫密封剂的硫化动力学中,硫化反应程度α和反应速率dα/dt均可用反应热来计算[13,14],表示如下:
式中α和分别是硫化程度和硫化速率;H(t)是反应至t时刻的反应放热量,等于等温DSC曲线在时间0~t区间的面积;HU是反应总热量,等于一定升温速率下的DSC曲线面积,可由各个升温速率的DSC曲线面积的平均值得到。聚硫密封剂胶样的典型升温DSC图如图1。图1中可见聚硫密封剂的硫化过程中有明显的放热,经DSC仪自带软件对曲线下的面积进行计算,得到在1,2,5℃/min不同升温速率下的反应热分别为20.39,18.34,19.26J/g,平均值即为HU=19.33J/g。因为聚硫密封剂在室温硫化,所以等温DSC实验的温度范围控制在20~40℃,分别在20,25,30,35,40℃下进行等温DSC实验,典型的等温DSC图如图2,图中可见25℃时,当时间约为280min时反应不再放热,即dH/dt=0,该温度下的反应热H(t)可由时间0~t区间的曲线面积得到。由此可以获得聚硫密封剂在不同温度下,硫化过程中的硫化程度α和硫化速率。

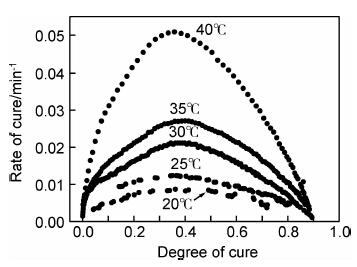

进一步,硫化速率与硫化程度α的关系如图3。从图3看出,尽管硫化温度不同,但硫化速率随硫化程度变化的趋势相同。在反应初期,硫化速率呈增加的趋势,并逐渐达到最大值,速率的峰值随硫化温度的升高而增加,升温加速了硫化反应,且硫化速率并不在反应一开始就达到最大值,这符合自催化反应的特征[14]:反应存在诱导期,在经历一段时间后,反应速率才达到最大值。硫化反应速率达到峰值时,硫化程度在20~40℃温度范围约为0.4。当硫化反应速率达到峰值之后随即开始下降,而且下降与温度相关,温度越高,下降越快,这应是固化后期的扩散控制因素的影响而导致的,因为在此阶段,体系中的低分子量链段越来越少,体系的黏度增加,分子的扩散运动作用越来越小,硫化速率逐渐减小,从而使硫化反应逐渐停止。由于硫化反应速率的上述特性,在20~40℃室温范围,聚硫密封剂的硫化过程表现出在前期(α<0.4)反应速率较快,黏度增长的变化明显,而在后期(α>0.4)由于速率下降,则需要较长的时间才能使密封剂硫化完全。
2.2 硫化过程中的黏度变化黏度的变化反映着聚硫密封剂的硫化进程,可以表征硫化程度。聚硫密封剂在不同温度的硫化过程中,黏度随时间的变化关系见图4。图中可见黏度的变化与时间和温度相关,随时间的延长,黏度持续增加,表明硫化程度的增大,而温度的升高使黏度增加变得更加快速。硫化过程中黏度的变化与硫化程度α和温度T有关[12, 14, 15],关系式如下:
式中η0 ,k为常数,U为黏流活化能,R,T分别为气体常数和绝对温度。将式(3)改写为:
令
则
根据式(6),在一定温度下,同一时刻下的黏度和硫化程度数据经线性回归,可得到该温度下的A,k。再据式(5),将A对1/T线性回归得到活化能U。而k与温度的关系为,由k与1/T作图得到参数a,b。各参数的结果为:U=80.74 kJ/mol ,η0=1.065×10-8Pa·s,a=-45.529,b=15139.57K,将结果代入式(3),得到聚硫密封剂硫化过程的黏度、温度和硫化程度之间关系的方程:
在20~30℃的硫化温度范围,由式(7)计算得到的黏度值与实验值对硫化程度的关系对比如图5所示,从图中看出,在α < 0.4时,由黏温经验式(7)得到的曲线与实验点较为吻合。
2.3 硫化反应动力学根据聚硫密封剂硫化过程的特点:反应前期自催化,后期扩散控制,采用改进的Kamal模型[12, 13, 15],对获得的数据进行动力学模拟。动力学方程表示如下:
式中m,n为反应级数,K1,K2为反应速率常数。m,n,K1,K2具有温度依赖性,可表示为:
式中T为绝对温度,R是气体常数,C,D为常数,A1,A2为指前因子,E1,E2为活化能。
对αmax,数据进行非线性拟合计算,采用麦夸特法(Levenberg-Marquardt algorithm) 算法和通用全局优化法,用Matlab软件编程计算求得各反应温度下的反应级数m,n,以及反应速率常数K1,K2,结果见表1。表1中K1,K2数据对温度T按式(11)拟合,结果如图6,得到活化能E1=61.04kJ/mol,E2=75.92 kJ/mol,关系如下:
Temperature/K | K1/min-1 | K2/min-1 | m | n |
293 | 0.00095 | 0.0309 | 0.717 | 1.241 |
298 | 0.0012 | 0.0498 | 0.617 | 1.117 |
303 | 0.00299 | 0.0902 | 0.885 | 1.465 |
308 | 0.00442 | 0.121 | 0.955 | 1.427 |
313 | 0.00362 | 0.239 | 0.872 | 1.562 |
表1中m,n数据对温度T按式(9),(10)分别进行拟合,结果表明反应级数与温度之间更符合指数关系,如图7。关系式如下:
由式(8),(12),(13)得到,聚硫密封剂硫化过程的反应动力学方程如下:
根据这一动力学方程可以得到,聚硫密封剂硫化过程中硫化速率与硫化程度α之间的变化关系图,结果见图8。对比图3和图8可见,据动力学方程计算获得的曲线与实验数据点是吻合的,表明聚硫密封剂的室温硫化过程首先是一个自催化反应过程,该方程可以较精确地计算获得硫化速率与硫化程度α。
3 结论(1)在20~40℃范围,采用Kamal动力学模型,经非线性拟合获得了聚硫密封剂硫化反应动力学方程,其中的反应级数和反应速率常数均具有温度依赖性。方程曲线与实验点的相吻合,表明聚硫密封剂在硫化反应初期(α<0.4)是一个自催化反应过程,而在硫化反应后期(α>0.4),扩散作用是硫化反应速率的控制因素。
(2)聚硫密封剂硫化过程中,其黏度的变化与硫化温度和硫化反应程度α有关,在20~30℃,α<0.4时,获得的黏温方程曲线与实验数据相吻合。
[1] | ZAITSEVA E I, DONSKOI A A. Sealants based on polysulfide elastomers[J]. Polymer Science D: Glues and Sealing Materials, 2008, 4(1): 289-297. |
[2] | DONSKOI A A, GRIGORYAN G V. Polysulfide and organosilicon low-molecular-mass rubbers and sealants on their basis[J]. Polymer Science Ser C, 2007, 49(3): 279-283. |
[3] | 刘嘉,苏正涛,栗付平.航空橡胶与密封材料[M].北京:国防工业出版社,2011. |
[4] | LOWE G. B. The cure chemistry of polysulfides[J]. International Journal of Adhesion and Adhesives, 1997,17:345-348. |
[5] | 柳莹,吴松华,王景鹤,等.硬脂酸盐对聚硫橡胶预聚体硫化后性能的影响[J].材料工程,2006,(增刊1):307-309. |
[6] | 杨亚飞,索军营,章谏正,等.偶联剂对改性聚硫密封剂粘接性能的影响[J].粘接,2011,32(3) : 65-67. |
[7] | 章谏正,秦蓬波,刘刚,等.环氧树脂硫化聚硫醚密封剂的性能研究[J].中国胶粘剂,2011,20(4):36-39. |
[8] | QUAN Yi-wu,HE Peng,ZHOU Bai-jie, et al. Modification of polysulfide sealant with polysulfide polythio-urethane-urea[J]. Journal of Applied Polymer Science, 2007, 106:2599-2604. |
[9] | COATES R J, GILBERT B C, LEE T. EPR-spin-trapping studies of the heterogeneous oxidative curing of some liquid polysulfide polymers: evidence for the mediation of thiyl radicals, disulfide radical-anions and oxygen-centred radicals[J]. Journal of the Chemical Society, Perkin Transactions 2, 1992, (11):1387-1390. |
[10] | KALAEE M R, FAMILI M H N, MAHDAVI H. Cure Kinetic of Poly (alkyltetrasulfide) using a rheological method[J]. Polymer-Plastics Technology and Engineering, 2009, 48: 627-632. |
[11] | ZHOU B J, HE D, QUAN Y W. The investigation on the curing process of polysulfide sealant by in situ dielectric analysis[J].Journal of Applied Polymer Science, 2012, 126:1725-1732. |
[12] | LEE Changlun, WEI Kunghwa. Curing kinetics and viscosity change of a two-part epoxy resin during mold filling in resin-transfer molding process[J]. Journal of Applied Polymer Science, 2000, 77:2139-2148. |
[13] | SEIFI R, HOJJATI M. Heat of reaction, cure kinetics, and viscosity of araldite LY-556 resin[J]. Journal of Composite Materials, 2005, 39(11): 1027-1039. |
[14] | GHAEMY M, ROSTAMI A A. Isothermal cure kinetics and thermodynamics of an epoxy-nickel-diamine system[J]. Polym International, 2006, 55: 279-284. |
[15] | KAMAL M R, SOUROUR S. Kinetics and thermal characterization of thermoset cure[J]. Polymer Engineering and Science, 1973, 13(1):59-64. |
[16] | STOLIN M A, MERZHANOV A G, MALKIN A Y A. Non-isothermal phenomena in polymer engineering and science: a review partⅡ: non-isothermal phenomena in polymer deformation[J]. Polymer Engineering and Science, 1979, 19(15): 1074-1080. |
[17] | DUSI M R, LEE W I, CIRISCIOLI P R, et al. Cure kinetics and viscosity of fiberite 976 resin[J]. Journal of Composite Materials, 1987, 21(1): 234-261. |
